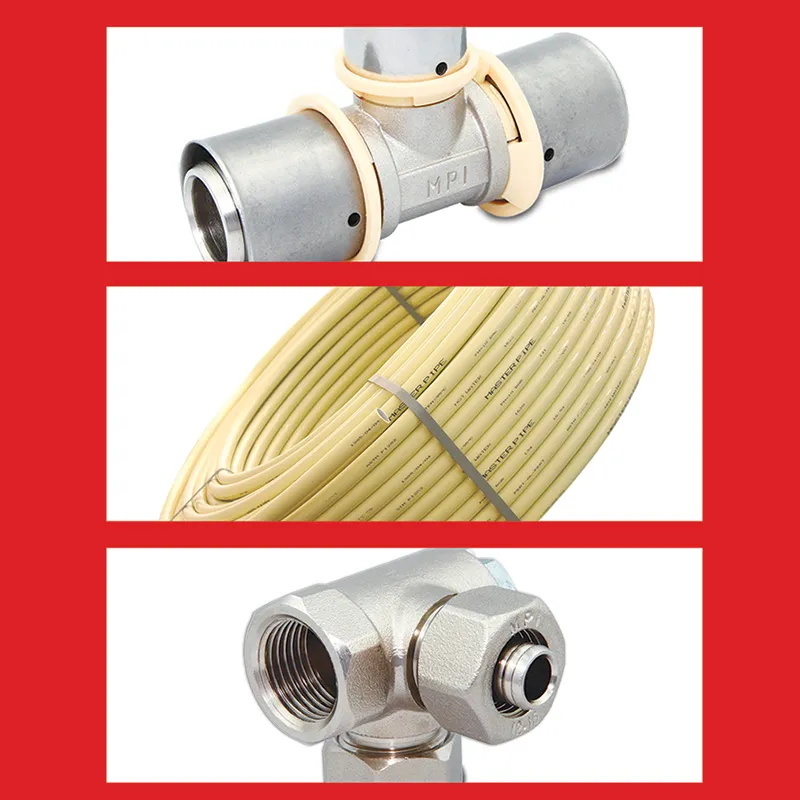

در دنیای تأسیسات مدرن ساختمان، انتخاب و اجرای صحیح اتصالات لوله پنجلایه یکی از مهمترین مراحل در عمر و عملکرد شبکه آبرسانی و سیستمهای گرمایشی است. این مقاله بهصورت جامع نحوه شناسایی، انتخاب، نصب و نگهداری اتصالات پنجلایه را مرور میکند تا بتوانید به عنوان نصاب یا مجری پروژه، بهترین کیفیت و دوام را در سیستم خود تضمین کنید.
آشنایی با مفهوم اتصالات پنجلایه

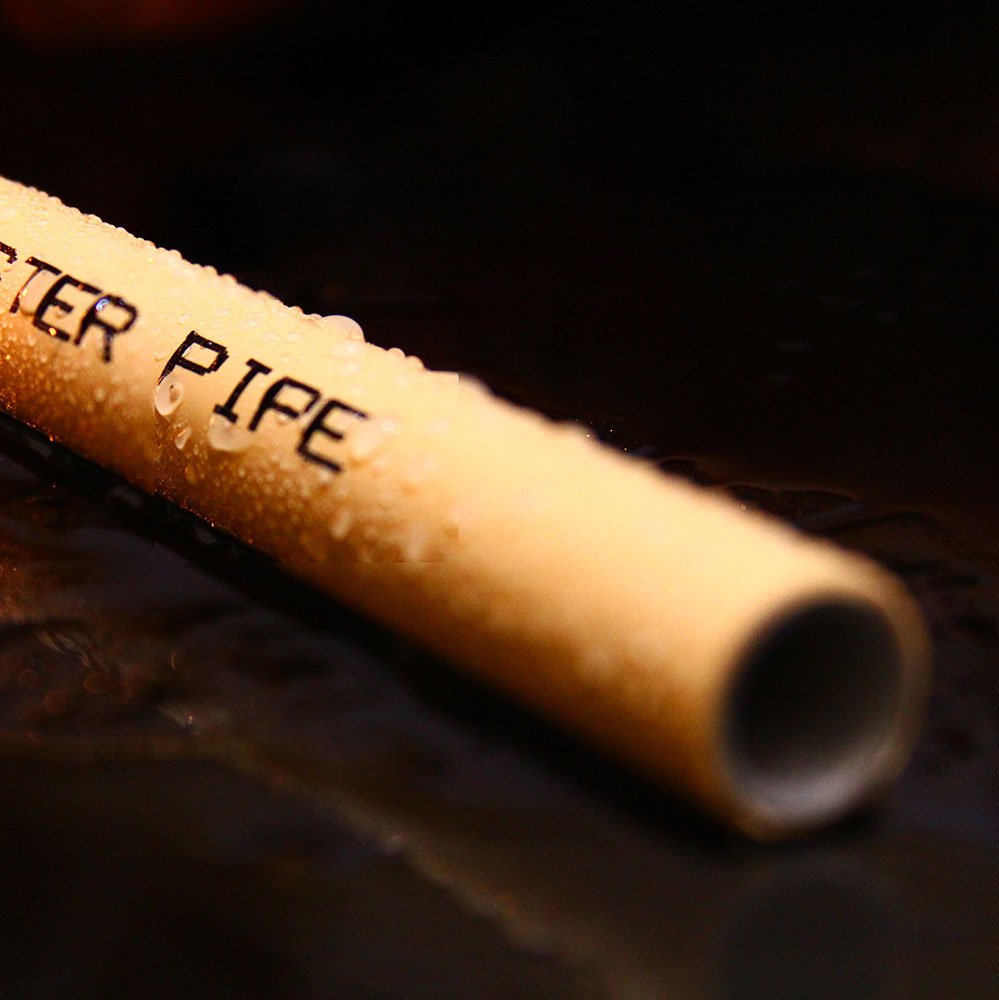

لوله پنجلایه چیست و چرا به اتصالات خاص نیاز دارد؟
لولههای پنجلایه از ترکیب فلز (معمولاً آلومینیوم) و پلیمر (PEX یا PE-RT) ساخته میشوند. این ساختار ترکیبی باعث میشود لولهها هم انعطافپذیری بالایی داشته باشند و هم در برابر فشار و دما مقاوم باشند.
به همین دلیل،طراحی اتصال لوله پنجلایه باید به گونهای باشد که با ساختار چندلایه بودن آن سازگار باشد و از نشتی، خوردگی و جداشدگی جلوگیری کند.
ترکیب فلز و پلیمر در لولهها چه تأثیری بر نوع اتصال دارد؟
وجود فلز در مرکز لوله سبب افزایش استحکام و جلوگیری از نفوذ اکسیژن میشود، در حالی که لایههای پلیمر انعطاف و طول عمر را تضمین میکنند. اتصال مناسب باید توانایی فشردهسازی یکنواخت لبههای فلزی و پلیاتیلنی را داشته باشد؛ به همین دلیل سیستمهای اتصالات پرسی و کوپلی مخصوص لولههای پنجلایه تولید و ارائه شدند.
تفاوت اتصالات پنجلایه با اتصالات معمولی (پلیاتیلن یا فلزی)
در مقایسه با لولههای پلاستیکی یا فلزی سنتی، اتصالات پنجلایه هم از نظر آببندی و هم دوام عملکرد بهتری دارند. آنها میتوانند در برابر تغییرات دما، فشار و خوردگی به مدت طولانی تری مقاومت کنند و برخلاف اتصالات فلزی، نیاز به رزوهکاری یا لحیم ندارند.
معرفی انواع اتصالات لوله پنجلایه

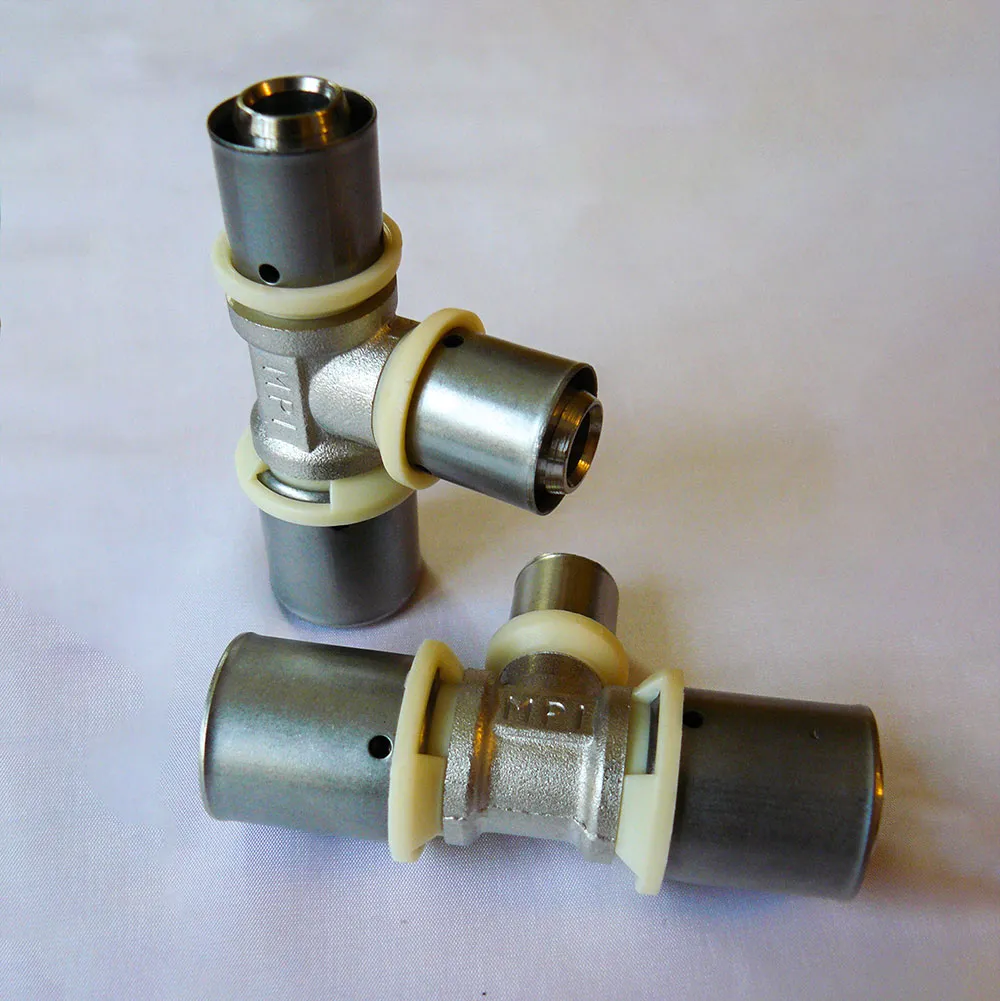

اتصالات فشاری (Press Fittings)
اتصالات فشاری (Press Fittings) در سیستمهای گرمایش از کف نقش حیاتی در تضمین آببندی مطمئن، سرعت نصب و دوام طولانی لولهکشی دارند. این اتصالات با مکانیزم فشاری مخصوص، لولههای پنجلایه را بدون نیاز به لحیم یا چسب به یکدیگر متصل میکنند و در برابر نشتی، دمای بالا و فشار زیاد عملکردی بسیار پایدار دارند. استفاده از اتصالات فشاری، زمان اجرای پروژه را کاهش داده و خطر خطای انسانی را به حداقل میرساند. در سیستم گرمایش از کف، این نوع اتصال بهویژه برای نقاطی که دسترسی دشوار است و دقت آببندی اهمیت بالایی دارد، بهترین انتخاب محسوب میشود.
ساختار و عملکرد اتصال پرسی
در اتصال پرسی، لوله درون پوسته فلزی قرار میگیرد و با دستگاه پرس مخصوص فشرده میشود. این فشردهسازی دو طرفه، آببندی مطمئن و دائمی ایجاد میکند و بدون نیاز به رزوه یا چسب، اتصال را محکم میسازد.
مزایا و معایب اتصالات پرسی در لوله کشی پنجلایه
مزایا:
- سرعت نصب بالا
- آببندی ایمن بدون نشت
- مقاومت مکانیکی عالی در برابر فشار و دما
معایب:
- نیاز به ابزار مخصوص پرس
- عدم امکان باز کردن پس از نصب

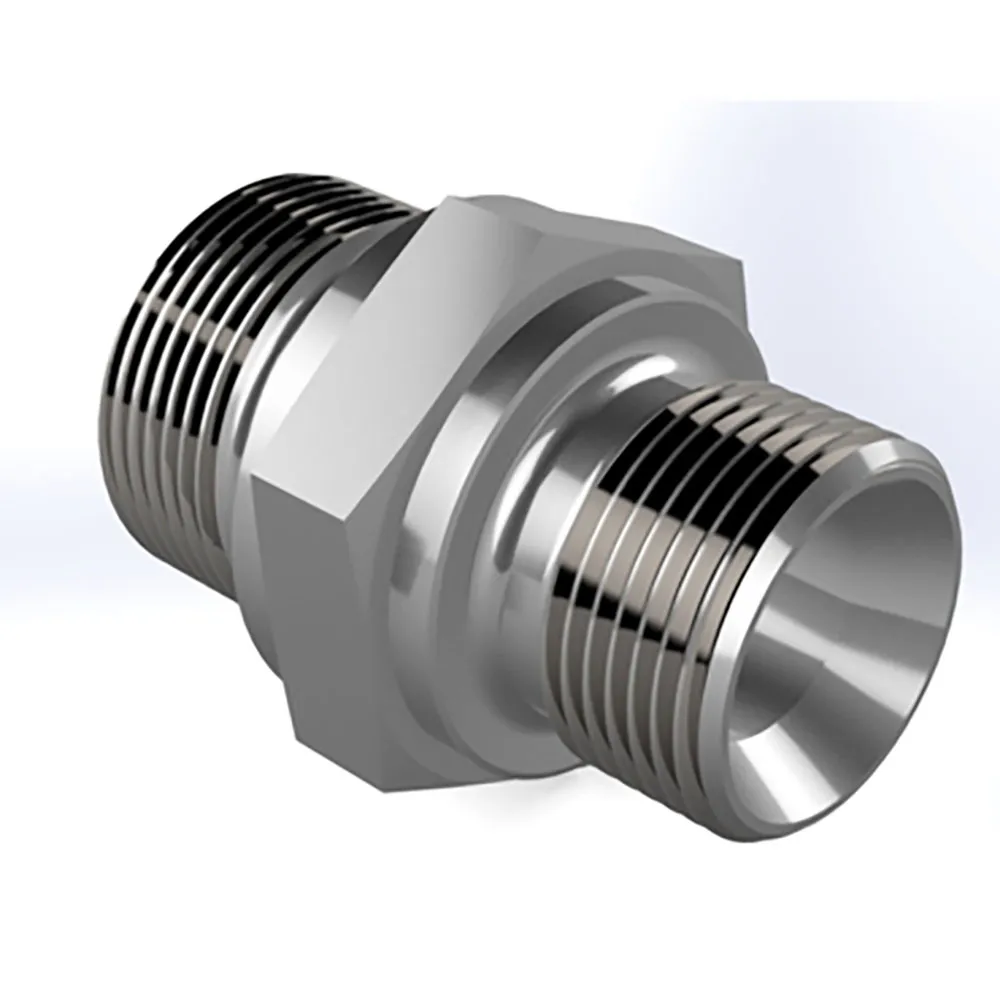

اتصالات رزوهای (Screw Fittings)
اتصالات رزوهای (Screw Fittings) با استفاده از رزوههای مکانیکی، اتصال محکم و قابل باز و بسته شدن بین لولهها ایجاد میکنند و برای نقاطی که نیاز به تعمیر یا تغییر دورهای دارند، گزینهای انعطافپذیر و مطمئن هستند.
کاربرد اتصالات رزوهای در سیستم گرمایش از کف
اتصالات رزوهای در نقاطی استفاده میشوند که نیاز به اتصال به قطعات فلزی مانند کلکتور یا شیر قطع و وصل وجود دارد. این نوع اتصال بهدلیل شکل پیچی خود، قابلیت باز و بسته شدن و تعمیر را دارد.
اشتباهات رایج در نصب اتصالات رزوهای
- استفاده زیاد از نوار تفلون که باعث ترک در رزوه میشود
- سفتکردن بیش از حد مهره فلزی که به بدنه لوله آسیب میزند
برای جلوگیری از این خطاها، از گشتاور مناسب و ابزار مخصوص استفاده کنید.
اتصالات کوپلی (Compression Fittings)
اجزای تشکیلدهنده اتصال کوپلی
اتصال کوپلی از چند بخش شامل بدنه، بوش نگهدارنده، حلقه فشاری و مهره تشکیل شده است. این طراحی به نصاب اجازه میدهد بدون ابزار خاصی لوله را بهصورت مکانیکی و سریع متصل کند.
نکات نصب حرفهای اتصال کوپلی
- لوله باید کاملاً صاف بریده و پلیسهگیری شود
- عمق ورود لوله در اتصال باید دقیق باشد
- مهره با گشتاور متناسب سفت شود تا نشتی ایجاد نشود
تفاوت کوپلی با پرسی از نظر دوام و هزینه
اتصالات کوپلی قابلیت باز و بسته شدن دارند ولی در طولانیمدت به اندازه اتصالات پرسی پایدار نیستند. از نظر هزینه اولیه، کوپلی ارزانتر است اما پرسی عمر بیشتری دارد.
اتصالات کلکتوری و مخصوص گرمایش از کف
کاربرد اتصالات کلکتوری در شبکه توزیع حرارت
در سیستم گرمایش از کف، اتصالات کلکتوری نقش تقسیم دقیق دما و جریان آب گرم بین حلقههای گرمایشی را ایفا میکنند. اتصالات پنجلایه کلکتوری مانع نشت حرارتی و تضمینکننده توزیع یکنواخت گرما هستند.
طریقه نصب صحیح اتصالات در کلکتور و مانیفولد
قبل از اتصال، واشرها را بررسی کنید و از تراز بودن کامل لولهها مطمئن شوید. پس از نصب، تست فشار انجام دهید تا از آببندی کامل شبکه مطمئن شوید.
راهنمای انتخاب بهترین نوع اتصال برای پروژه شما
معیارهای انتخاب اتصال (فشار کاری، دما، نوع پروژه)
در انتخاب نوع اتصال باید عواملی همچون فشار سیستم، دمای سیال و نوع کاربری پروژه (مسکونی، صنعتی یا گرمایش از کف) در نظر گرفته شود. برای فشارهای بالا، اتصال پرسی بهترین گزینه است.
چگونه بین اتصال پرسی و کوپلی تصمیم بگیرید؟
برای پروژههای بزرگ و دائمی، پرسی را انتخاب کنید. اما در مواردی که احتمال تعمیر یا تغییر وجود دارد، کوپلی کاربردیتر است.
نحوه اجرای صحیح اتصالات پنجلایه
ابزارهای موردنیاز برای نصب
ابزارهای پرسی و نحوه استفاده ایمن
برای نصب اتصالات پرسی، از دستگاه پرس شارژی یا دستی استفاده کنید. مراقب باشید پروفیل پرس مطابق نوع اتصال شما باشد (U، TH یا H).
آچارهای مخصوص اتصال کوپلی
آچار لوله و آچار تخت سایز مناسب را انتخاب کنید و با گشتاور کنترلشده مهرهها را سفت کنید تا رزوهها آسیب نبینند.
مراحل نصب گامبهگام
برش و آمادهسازی لوله
لوله را با قیچی مخصوص پنجلایه بهصورت عمود بر محور ببُرید و پلیسهگیری کنید تا آببندی کامل انجام شود.
نحوه جایگذاری و پرس اتصال
لوله را تا انتها وارد فیتینگ کنید و پس از بررسی عمق ورود، عمل پرس را با دقت انجام دهید.
نکات آببندی و جلوگیری از نشت
در اتصالات کوپلی از نوار تفلون مناسب استفاده کنید و پس از نصب، تست فشار حداقل ۱۵ بار انجام دهید.
خطاهای رایج نصابها و روش پیشگیری از آنها
- برش مورب لوله و عدم پرس کامل
- استفاده از فیتینگ نامناسب با استاندارد لوله
- بیتوجهی به فشار تست نهایی
پیشگیری از این موارد، عمر سیستم را چندین برابر افزایش میدهد.
تست، بازرسی و نگهداری اتصالات
روشهای استاندارد تست فشار و نشتی
قبل از بتنریزی یا پوشش نهایی، سیستم را با فشار 1.5 برابر فشار کاری آزمون کنید و از عدم افت فشار در ۳۰ دقیقه اطمینان حاصل کنید.
علائم خرابی در اتصالات پنجلایه و زمان تعویض
نقطه رطوبتی، چکهکردن یا افت ناگهانی فشار از نشانههای خرابی اتصال است. در چنین حالتی، تعویض فوری بخش معیوب ضروری است.
نکات نگهداری و بازبینی دورهای در سیستمهای گرمایشی
هر دو سال یکبار، شبکه اتصالات را بررسی و فشار سیستم را تست کنید تا از عملکرد یکنواخت گرمایش از کف مطمئن شوید.
نکات فنی و حرفهای برای مجریان
رعایت استاندارد ملی ایران در انتخاب اتصالات
تمامی اتصالات لوله پنجلایه باید مطابق استاندارد ملی ایران به شماره IRI 12753 باشند و از متریال مقاوم در برابر دما تا 95 درجه سانتیگراد برخوردار باشند.
نحوه کنترل کیفیت در پروژههای ساختمانی
نمونهبرداری تصادفی از اتصالات قبل از نصب و آزمون چشمی آببندی، روشهای کنترل کیفیت رایج در اجرای حرفهای محسوب میشوند.
ارتباط اتصالات با دوام و راندمان گرمایش از کف
اتصالات استاندارد نه تنها عمر شبکه را افزایش میدهند بلکه افت حرارتی سیستم را نیز کاهش میدهند، زیرا مانع از هدررفت انرژی و نشتی گرمایی میشوند.
سوالات متداول درباره اتصالات لوله پنجلایه
آیا میتوان از اتصالات پرسی در تمام پروژهها استفاده کرد؟
خیر، در پروژههایی که احتمال تعمیر وجود دارد، بهتر است از اتصالات کوپلی استفاده کنید چون قابل باز شدناند.
هزینه اجرای اتصالات پنجلایه با روشهای مختلف چقدر است؟
هزینه اتصالات پرسی معمولاً ۲۰–۳۰٪ بیشتر از کوپلی است، اما دوام بالاتری دارند و در بلندمدت اقتصادیتر تمام میشوند.
عمر مفید اتصالات پنجلایه چقدر است؟
در صورت نصب اصولی و استفاده از برند استاندارد، عمر مفید اتصالات بیش از ۵۰ سال برآورد میشود.
نتیجهگیری: انتخاب درست اتصال، تضمین عملکرد سیستم
نقش دقت شما در نصب اتصالات در جلوگیری از نشتی
دقت در انتخاب و اجرای اتصالات لوله پنجلایه، مهمترین عامل جلوگیری از نشت آب و افت عملکرد سیستم گرمایش از کف است.
ارزش سرمایهگذاری روی اتصالات باکیفیت
هزینه کمی بیشتر برای خرید برند معتبر، در واقع سرمایهگذاری روی دوام، امنیت و آسایش ساختمان است.
توصیه نهایی به متخصصان تاسیسات و نصابان لوله کشی پنجلایه
با شناخت عمیق از انواع اتصالات پنجلایه و رعایت اصول نصب، شما میتوانید سیستمهایی پایدار، بدون نشتی و با راندمان بالا اجرا کنید.
