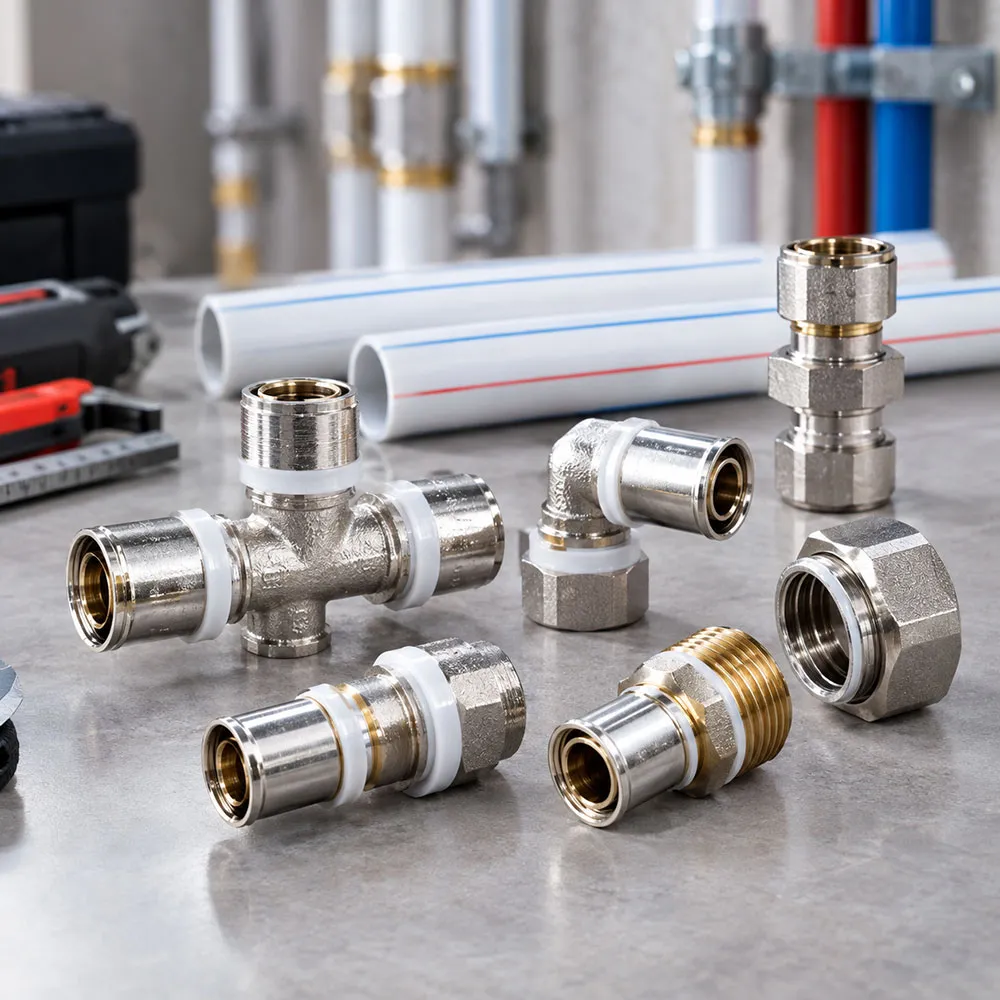

اتصالات پنج‌لایه آب سرد و گرم برای ایجاد ارتباط بین لوله‌ها، تغییر مسیر لوله‌کشی، ایجاد انشعاب و اتصال شبکه آب‌رسانی به شیرآلات و تجهیزات تأسیساتی استفاده می‌شوند. انتخاب درست این قطعات اهمیت زیادی دارد؛ زیرا هر اتصال باید از نظر اندازه، سازگاری با لوله، فشار و دمای کاری و روش نصب با شرایط پروژه مطابقت داشته باشد.

در شبکه آب سرد و گرم ساختمان، اتصالات در بخش‌های مختلفی مانند مسیر اصلی توزیع آب، انشعاب‌های واحدها، ورودی تجهیزات مصرف‌کننده و نقاط تغییر جهت لوله‌کشی به کار می‌روند. نوع اتصال موردنیاز به نقشه تأسیسات، محل نصب و نحوه ارتباط لوله‌ها بستگی دارد.

در این مقاله، کاربرد اتصالات پنج‌لایه در مسیرهای آب سرد و گرم، تفاوت عملکرد انواع اتصال و نکات مهم انتخاب آن‌ها را بررسی می‌کنیم.

اتصالات پنج‌لایه آب سرد و گرم چیستند و چه نقشی در شبکه آب‌رسانی ساختمان دارند؟

اتصالات پنج‌لایه آب سرد و گرم قطعاتی هستند که برای مرتبط کردن لوله‌های پنج‌لایه با یکدیگر یا اتصال آن‌ها به اجزای دیگر شبکه تأسیسات استفاده می‌شوند. این قطعات به طراح و مجری کمک می‌کنند مسیر لوله‌کشی را مطابق نقشه اجرا کنند و آب را از مسیر اصلی به نقاط مصرف برسانند.

انتخاب نوع اتصال به کاری که در هر نقطه از شبکه باید انجام شود بستگی دارد. برای مثال، اتصال مستقیم برای پیوند دو لوله، زانویی برای تغییر جهت و سه‌راهی برای ایجاد انشعاب به کار می‌رود.

اتصال لوله‌ها به یکدیگر و ایجاد مسیر پیوسته آب

در شبکه آب‌رسانی ساختمان، لوله‌ها باید به‌گونه‌ای به هم متصل شوند که مسیر انتقال آب مطابق نقشه تأسیسات شکل بگیرد. رابط‌های پنج‌لایه برای اتصال دو قطعه لوله در مسیر مستقیم یا، در صورت نیاز، اتصال لوله‌هایی با اندازه‌های متفاوت استفاده می‌شوند.

هنگام انتخاب رابط، باید قطر و نوع لوله با مشخصات اتصال مطابقت داشته باشد. همچنین روش اتصال باید با طراحی محصول و دستورالعمل سازنده هماهنگ باشد. استفاده از قطعه نامتناسب ممکن است اجرای صحیح اتصال را دشوار کند یا احتمال نشتی را افزایش دهد.

تغییر مسیر لوله‌کشی با زانویی پنج‌لایه

در بسیاری از بخش‌های ساختمان، مسیر لوله‌کشی برای عبور از کنار دیوارها، سقف‌ها، کف یا سایر اجزای تأسیساتی تغییر جهت می‌دهد. زانویی پنج‌لایه برای ایجاد این تغییر جهت در مسیر لوله استفاده می‌شود.

زاویه زانویی و محل نصب آن باید با نقشه اجرایی و فضای موجود تناسب داشته باشد. انتخاب اتصال مناسب به مجری کمک می‌کند مسیر لوله‌کشی را منظم اجرا کند و از خم‌کردن غیراصولی لوله یا ایجاد فشار نامناسب در محل اتصال جلوگیری شود.

ایجاد انشعاب آب با سه‌راهی پنج‌لایه

سه‌راهی پنج‌لایه برای ایجاد انشعاب از یک مسیر اصلی به مسیر دیگر استفاده می‌شود. در سیستم آب‌رسانی ساختمان، این قطعه می‌تواند در تقسیم آب میان بخش‌های مختلف شبکه یا تأمین آب موردنیاز چند نقطه مصرف نقش داشته باشد.

محل نصب سه‌راهی باید بر اساس نقشه تأسیسات و مسیرهای توزیع آب تعیین شود. علاوه بر انتخاب اندازه مناسب، لازم است ظرفیت شبکه و شرایط فشار نیز در طراحی انشعاب‌ها در نظر گرفته شود.

اتصال لوله پنج‌لایه به شیرآلات و تجهیزات تأسیساتی

در اتصالات پنج‌لایه آب سرد و گرم به برخی شیرآلات، شیرهای قطع‌و‌وصل یا تجهیزات دارای ورودی رزوه‌ای، از اتصالات مخصوص متناسب با نوع اتصال استفاده می‌شود. این قطعات امکان ارتباط بین لوله و اجزایی را فراهم می‌کنند که اتصال مستقیم آن‌ها به یکدیگر امکان‌پذیر نیست.

در انتخاب این گروه از اتصالات باید نوع رزوه، اندازه، محل نصب و مشخصات فنی هر دو جزء بررسی شود. همچنین لازم است اتصال انتخاب‌شده برای شرایط کاری شبکه مناسب باشد و نصب آن مطابق دستورالعمل سازنده انجام شود.

اتصالات پنج‌لایه آب سرد و گرم ساختمان چه کاربردی دارند؟

در شبکه آب سرد، اتصالات پنج‌لایه برای انتقال و توزیع آب از مسیر ورودی ساختمان به انشعاب‌های مختلف و نقاط مصرف استفاده می‌شوند. این اتصالات امکان ایجاد مسیر مستقیم، تغییر جهت و تقسیم جریان را فراهم می‌کنند.

اگرچه دمای آب سرد معمولاً از آب گرم پایین‌تر است، انتخاب اتصال همچنان باید بر اساس فشار کاری، ابعاد لوله و مشخصات فنی محصول انجام شود. نوع کاربری به‌تنهایی برای تعیین مناسب‌بودن یک اتصال کافی نیست.

اتصال مسیر اصلی آب سرد به انشعاب‌های مصرف

آب ورودی ساختمان معمولاً از طریق شبکه‌ای از لوله‌ها به بخش‌های مختلف توزیع می‌شود. در این مسیر، رابط‌ها برای اتصال لوله‌ها و سه‌راهی‌ها برای ایجاد انشعاب به کار می‌روند.

در طراحی این بخش باید تعداد انشعاب‌ها، محل تجهیزات مصرف‌کننده، مسیر عبور لوله و شرایط فشار شبکه در نظر گرفته شود. چیدمان مناسب اتصالات می‌تواند اجرای شبکه را منظم‌تر کند و دسترسی به نقاط اتصال را برای بازرسی و تعمیرات آسان‌تر سازد.

استفاده از اتصالات در مسیرهای روکار و توکار

اتصالات پنج‌لایه ممکن است در بخش‌های روکار یا توکار شبکه آب‌رسانی استفاده شوند؛ اما جزئیات اجرا در این دو حالت یکسان نیست. در مسیر روکار، دسترسی به اتصال برای بررسی و تعمیر معمولاً آسان‌تر است. در مسیر توکار، محل قرارگیری اتصالات و امکان دسترسی در آینده اهمیت بیشتری پیدا می‌کند.

پیش از پوشاندن مسیرهای توکار، باید اتصالات از نظر اجرای صحیح و نشتی بررسی شوند. همچنین لازم است الزامات نصب، مهار لوله‌ها و دسترسی‌های موردنیاز مطابق نقشه پروژه و دستورالعمل سازنده رعایت شود.

نکات انتخاب اتصال برای خطوط آب سرد

برای انتخاب اتصال مناسب در خطوط آب سرد، موارد زیر را بررسی کنید:

• اندازه و قطر: قطر اتصال باید با لوله و اجزای متصل‌شونده مطابقت داشته باشد.
• فشار کاری: فشار مجاز اتصال باید با شرایط طراحی شبکه سازگار باشد.
• سازگاری محصول: اتصال باید برای نوع لوله و روش نصب انتخاب‌شده مناسب باشد.
• کیفیت و مشخصات فنی: اطلاعات فنی و مستندات محصول باید قابل بررسی باشند.
• شرایط نصب: فضای اجرا، محل قرارگیری اتصال و امکان بازرسی باید در نظر گرفته شود.

انتخاب اتصال صرفاً بر اساس ظاهر یا قیمت، بدون بررسی مشخصات فنی، نمی‌تواند مناسب‌بودن آن را برای شبکه تضمین کند.

اتصالات پنج‌لایه در سیستم آب گرم ساختمان چه کاربردی دارند؟

در سیستم آب گرم، اتصالات پنج‌لایه برای ایجاد مسیر انتقال آب از منبع تولید یا تأمین آب گرم به بخش‌های مختلف ساختمان استفاده می‌شوند. این قطعات در اتصال مسیرها، ایجاد انشعاب و ارتباط با تجهیزات مصرف‌کننده نقش دارند.

در این شبکه، علاوه بر قطر و فشار کاری، دمای آب نیز یکی از عوامل اصلی انتخاب اتصال است. محدوده مجاز دما و فشار باید از مستندات فنی همان محصول بررسی شود؛ زیرا نمی‌توان یک محدوده کاری یکسان را برای همه اتصالات پنج‌لایه در نظر گرفت.

ایجاد مسیر انتقال آب گرم از منبع تولید تا نقاط مصرف

آب گرم پس از تولید یا تأمین، از طریق لوله‌کشی به نقاط مصرف منتقل می‌شود. رابط‌ها، زانویی‌ها و دیگر اتصالات متناسب با طراحی شبکه، مسیر انتقال را شکل می‌دهند و امکان عبور لوله از بخش‌های مختلف ساختمان را فراهم می‌کنند.

در طراحی این مسیر باید شرایط کاری سیستم، مسیر لوله‌کشی، محل اتصالات و الزامات نصب در نظر گرفته شود. نوع اتصال و نحوه اجرای آن نیز باید با مشخصات فنی لوله و تجهیزات مورد استفاده سازگار باشد.

اتصال انشعاب‌های آب گرم به سرویس‌ها و تجهیزات مصرف‌کننده

در ساختمان، آب گرم ممکن است به بخش‌هایی مانند روشویی، دوش، سینک و سایر تجهیزات مصرف‌کننده هدایت شود. برای ایجاد این انشعاب‌ها از رابط‌ها، سه‌راهی‌ها و اتصالات انتهایی مناسب استفاده می‌شود.

محل انشعاب‌ها باید بر اساس نقشه تأسیسات و موقعیت تجهیزات مشخص شود. همچنین باید امکان نصب، قطع جریان، بازرسی و تعمیرات در نظر گرفته شود تا در صورت بروز مشکل، دسترسی به بخش‌های موردنیاز دشوار نباشد.

اهمیت تطابق دما و فشار کاری اتصال با شرایط سیستم

در سیستم آب گرم، اتصال باید برای دما و فشار مورد انتظار شبکه مناسب باشد. این موضوع به‌ویژه در سیستم‌هایی اهمیت دارد که شرایط کاری آن‌ها در طول زمان تغییر می‌کند یا در معرض نوسان دما و فشار قرار می‌گیرند.

برای بررسی سازگاری اتصال، اطلاعات فنی محصول را با شرایط طراحی پروژه مقایسه کنید. اگر فشار و دمای کاری سیستم با محدوده مجاز اتصال مطابقت نداشته باشد، انتخاب آن قابل تأیید نیست. همچنین باید دستورالعمل نصب و الزامات آزمون نهایی رعایت شود.

هر نوع اتصال پنج‌لایه در کدام بخش لوله‌کشی استفاده می‌شود؟

هر اتصال پنج‌لایه بر اساس شکل و نوع کاربرد خود، وظیفه مشخصی در شبکه آب‌رسانی دارد. شناخت این تفاوت‌ها به انتخاب قطعه متناسب با نقشه و کاهش خطاهای اجرایی کمک می‌کند.

نوع اتصال	کاربرد اصلی	نمونه محل استفاده
رابط مساوی	اتصال دو لوله هم‌اندازه	مسیر مستقیم آب سرد یا گرم
رابط تبدیلی	اتصال لوله‌ها یا اجزای دارای اندازه متفاوت، در صورت سازگاری محصول	نقاط تغییر اندازه مسیر
زانویی	تغییر جهت لوله‌کشی	گوشه‌ها و مسیرهای دارای تغییر جهت
سه‌راهی	ایجاد انشعاب از مسیر اصلی	تقسیم مسیر آب به بخش‌های مختلف
اتصال رزوه‌ای	اتصال لوله به اجزای دارای رزوه سازگار	ارتباط با برخی شیرآلات و تجهیزات
اتصال انتهایی یا دیواری	ایجاد نقطه اتصال مناسب برای تجهیزات، مطابق نوع محصول	نقاط مشخص‌شده در نقشه تأسیسات

نام‌گذاری و کاربرد دقیق هر قطعه ممکن است با توجه به طراحی محصول و مجموعه اتصالات سازنده متفاوت باشد؛ بنابراین پیش از خرید، مشخصات فنی و نقشه اتصال محصول را بررسی کنید.

رابط مساوی و تبدیلی برای اتصال لوله‌ها

رابط مساوی برای اتصال لوله‌هایی با اندازه یکسان استفاده می‌شود. در مقابل، رابط تبدیلی زمانی کاربرد دارد که طراحی شبکه به اتصال اجزایی با اندازه‌های متفاوت نیاز داشته باشد و محصول موردنظر برای این ترکیب مناسب باشد.

در هر دو حالت، اندازه لوله و اتصال باید دقیقاً بررسی شود. انتخاب رابط بدون توجه به ابعاد و سازگاری اجزا می‌تواند اجرای اتصال را با مشکل مواجه کند.

زانویی برای تغییر جهت مسیر

زانویی برای تغییر جهت مسیر لوله‌کشی به کار می‌رود. انتخاب نوع و زاویه آن به نقشه، فضای نصب و نحوه عبور لوله بستگی دارد.

هنگام اجرا باید از واردشدن نیروی نامناسب به محل اتصال جلوگیری شود و لوله مطابق دستورالعمل نصب مهار شود. استفاده از زانویی مناسب می‌تواند مسیر را بدون نیاز به خم‌کاری غیراصولی شکل دهد.

سه‌راهی برای تقسیم مسیر آب

سه‌راهی امکان تقسیم مسیر آب و ایجاد انشعاب را فراهم می‌کند. این قطعه باید در محل مشخص‌شده در نقشه نصب شود و اندازه آن با لوله‌های متصل‌شونده سازگار باشد.

تعداد و محل انشعاب‌ها نیز باید در طراحی شبکه بررسی شود تا مسیر توزیع آب با نیاز مصرف‌کنندگان و شرایط فشار سیستم هماهنگ باشد.

رابط‌های رزوه‌ای برای اتصال به تجهیزات و اجزای دیگر

رابط‌های رزوه‌ای برای ایجاد ارتباط میان لوله و تجهیزاتی استفاده می‌شوند که ورودی یا خروجی رزوه‌ای دارند. در این حالت، نوع رزوه، اندازه و سازگاری دو جزء اهمیت دارد.

هنگام انتخاب این اتصال، به نوع رزوه و دستورالعمل آب‌بندی سازنده توجه کنید. استفاده از قطعه‌ای با رزوه نامتناسب یا اجرای نادرست اتصال می‌تواند احتمال نشتی را افزایش دهد.

اتصالات پنج‌لایه آب سرد و گرم پرسی و کوپلی چه تفاوتی در اجرا دارند؟

اتصالات پرسی و کوپلی دو روش اتصال رایج در برخی سیستم‌های لوله‌کشی پنج‌لایه هستند. تفاوت آن‌ها به ساختار اتصال، ابزار موردنیاز و مراحل نصب مربوط می‌شود. انتخاب روش مناسب باید بر اساس مشخصات محصول، الزامات پروژه و دستورالعمل سازنده انجام شود.

تفاوت ابزار و مراحل اجرای اتصال پرسی و کوپلی

در روش پرسی، اتصال با ابزار پرس و فک متناسب با سیستم اجرا می‌شود. آماده‌سازی لوله، رعایت عمق ورود و استفاده صحیح از ابزار، در کیفیت نهایی اتصال نقش دارند.

در روش کوپلی، اتصال با سازوکار مکانیکی مخصوص همان محصول اجرا می‌شود و مراحل نصب آن با روش پرسی تفاوت دارد. در این روش نیز آماده‌سازی لوله، مونتاژ صحیح قطعات و رعایت دستورالعمل سازنده ضروری است.

مورد مقایسه	اتصال پرسی	اتصال کوپلی
شیوه اجرا	استفاده از ابزار پرس سازگار با اتصال	استفاده از سازوکار مکانیکی اتصال کوپلی
ابزار موردنیاز	ابزار و فک پرس متناسب با محصول	ابزار موردنیاز طبق دستورالعمل محصول
نکته مهم اجرا	رعایت مراحل آماده‌سازی و پرس صحیح	رعایت ترتیب مونتاژ و دستورالعمل سفت‌کردن
معیار انتخاب	سازگاری با محصول، ابزار و شرایط پروژه	سازگاری با محصول، فضای نصب و شرایط پروژه

انتخاب روش اتصال بر اساس شرایط پروژه و دستورالعمل سازنده

برای انتخاب میان اتصال پرسی و کوپلی، باید شرایط اجرا، دسترسی به محل اتصال، ابزار موجود، نوع محصول و الزامات طراحی بررسی شوند. هیچ‌یک از این روش‌ها را نمی‌توان بدون توجه به مشخصات فنی و شرایط پروژه، در همه موقعیت‌ها برتر دانست.

در هر دو روش، استفاده از اجزای سازگار و اجرای اتصال مطابق دستورالعمل سازنده اهمیت دارد. جزئیات روش نصب یک محصول را نباید به محصولی دیگر تعمیم داد، مگر اینکه سازگاری آن به‌صورت فنی تأیید شده باشد.

هنگام انتخاب اتصالات پنج‌لایه آب سرد و گرم به چه نکاتی توجه کنیم؟

انتخاب اتصالات پنج‌لایه آب سرد و گرم مناسب باید بر اساس نیاز واقعی شبکه و مشخصات فنی محصول انجام شود. پیش از خرید، اطلاعات زیر را بررسی کنید.

تطبیق قطر لوله و اندازه اتصال

قطر لوله و اندازه اتصال باید با یکدیگر سازگار باشند. در نقاطی که مسیر لوله‌کشی تغییر اندازه می‌دهد، باید از اتصال تبدیلی مناسب استفاده شود؛ مشروط بر اینکه محصول برای آن کاربرد طراحی شده باشد.

برای جلوگیری از خطا، اندازه لوله را از روی مشخصات فنی یا نقشه اجرایی بررسی کنید و صرفاً به شباهت ظاهری قطعات تکیه نکنید.

بررسی فشار و دمای مجاز کاری

فشار و دمای مجاز از مهم‌ترین معیارهای انتخاب اتصال هستند. این مقادیر باید از اطلاعات فنی محصول استخراج شوند و با شرایط طراحی سیستم آب سرد یا گرم مطابقت داشته باشند.

اگر برای محصول مستندات قابل اتکا درباره محدوده کاری در دسترس نیست، نباید مناسب‌بودن آن برای شرایط پروژه را صرفاً بر اساس نام یا ظاهر قطعه فرض کرد.

بررسی سازگاری اتصال با لوله و روش نصب

اتصال باید برای نوع لوله و روش نصب انتخاب‌شده طراحی شده باشد. برای مثال، ابزار و مراحل اجرای اتصال پرسی را نمی‌توان بدون بررسی مشخصات محصول برای اتصال کوپلی به کار برد.

همچنین لازم است قطر، نوع اتصال و اجزای موردنیاز مطابق دستورالعمل سازنده انتخاب شوند. ترکیب قطعات ناسازگار می‌تواند بر کیفیت و قابلیت اطمینان شبکه اثر بگذارد.

توجه به کیفیت ساخت و مستندات فنی محصول

پیش از خرید، مشخصات فنی، اطلاعات سازنده، محدوده کاربرد و دستورالعمل نصب را بررسی کنید. کیفیت ساخت باید در کنار سازگاری محصول با نیاز پروژه ارزیابی شود.

وجود اطلاعات روشن درباره کاربرد و شرایط کاری، به طراح و مجری کمک می‌کند انتخابی مستندتر داشته باشند و از استفاده نامتناسب از اتصال جلوگیری کنند.

 اشتباهات رایج در انتخاب اتصالات پنج‌لایه آب سرد و گرم؟

برخی خطاهای انتخاب یا نصب ممکن است باعث نشتی، دشواری تعمیر یا نیاز به اصلاح شبکه شوند. توجه به چند نکته ساده می‌تواند احتمال بروز این مشکلات را کاهش دهد.

انتخاب اتصال نامتناسب با قطر یا نوع لوله

یکی از خطاهای مهم، انتخاب اتصال بدون بررسی دقیق اندازه و سازگاری آن با لوله است. حتی اگر دو قطعه از نظر ظاهری مشابه باشند، لزوماً برای استفاده با یکدیگر طراحی نشده‌اند.

برای جلوگیری از این مشکل، مشخصات لوله و اتصال را بررسی کنید و از ترکیب قطعاتی که سازگاری آن‌ها تأیید نشده است، خودداری کنید.

استفاده از اتصال خارج از محدوده مجاز فشار و دما

هر اتصال باید در محدوده کاری تعیین‌شده برای همان محصول استفاده شود. انتخاب اتصال بدون بررسی فشار و دمای شبکه، به‌ویژه در مسیرهای آب گرم، می‌تواند ریسک اجرای نامناسب را افزایش دهد.

پیش از نصب، شرایط طراحی را با اطلاعات فنی محصول تطبیق دهید و در صورت ابهام، از مستندات رسمی یا راهنمای فنی سازنده کمک بگیرید.

بی‌توجهی به دستورالعمل نصب و آزمون نهایی

اجرای اتصال مطابق دستورالعمل سازنده ضروری است. آماده‌سازی نامناسب لوله، استفاده از ابزار ناسازگار یا رعایت‌نکردن مراحل مونتاژ ممکن است کیفیت اتصال را تحت تأثیر قرار دهد.

پس از تکمیل اجرا و پیش از پوشاندن مسیرهای توکار، شبکه باید طبق الزامات فنی پروژه بررسی و آزمون شود. روش و شرایط آزمون باید با نوع سیستم و دستورالعمل‌های مربوط هماهنگ باشد.

پرسش‌های متداول درباره اتصالات پنج‌لایه آب سرد و گرم

اتصالات پنج‌لایه در آب سرد و گرم چه کاربردی دارند؟

این اتصالات برای پیوند لوله‌ها، تغییر جهت مسیر، ایجاد انشعاب و اتصال شبکه آب‌رسانی به شیرآلات و تجهیزات استفاده می‌شوند. نوع اتصال بر اساس نقشه، اندازه لوله و شرایط کاری سیستم انتخاب می‌شود.

آیا یک نوع اتصال پنج‌لایه برای آب سرد و آب گرم مناسب است؟

این موضوع به مشخصات فنی همان محصول بستگی دارد. برای انتخاب اتصال باید محدوده مجاز فشار و دما و کاربرد تعریف‌شده توسط سازنده بررسی شود؛ نمی‌توان مناسب‌بودن همه اتصالات را برای هر دو سیستم به‌صورت کلی فرض کرد.

زانویی و سه‌راهی پنج‌لایه چه تفاوتی در کاربرد دارند؟

زانویی برای تغییر جهت مسیر لوله‌کشی استفاده می‌شود، درحالی‌که سه‌راهی برای ایجاد انشعاب از یک مسیر به مسیر دیگر کاربرد دارد.

چگونه سایز مناسب اتصال پنج‌لایه را انتخاب کنیم؟

ابتدا قطر و مشخصات لوله را از روی نقشه یا مستندات محصول بررسی کنید. سپس اتصالی انتخاب کنید که از نظر اندازه و نوع اتصال با لوله و اجزای مجاور سازگار باشد.

برای لوله‌کشی آب گرم، فشار و دمای مجاز اتصال را چگونه بررسی کنیم؟

اطلاعات فنی و دستورالعمل سازنده را بررسی کنید و محدوده مجاز فشار و دمای اتصال را با شرایط طراحی سیستم مقایسه کنید. در صورت نبود اطلاعات کافی، مناسب‌بودن اتصال را نباید حدس زد.

اتصال پرسی بهتر است یا کوپلی؟

انتخاب میان اتصال پرسی بهتر است یا کوپلی؟ به ابزار موردنیاز، فضای نصب، شرایط پروژه و دستورالعمل سازنده بستگی دارد. تصمیم‌گیری باید بر اساس سازگاری فنی و الزامات اجرا انجام شود، نه یک برتری کلی و بدون قیدوشرط.
