اتصالات پنج لایه پرسی در دنیای مدرن تأسیسات و لولهکشی ساختمان، به عنوان امنترین و سریعترین روش اتصال شناخته میشوند؛ جایی که سرعت، دقت و طول عمر حرف اول را میزنند. امروزه سیستمهای لولهکشی سنتی جای خود را به لولههای چند لایه دادهاند و این نوع اتصالات نقش کلیدی در ارتقای کیفیت سازهها ایفا میکنند. اگر به دنبال اجرای یک سیستم لولهکشی بدون نقص و دائمی برای ساختمان خود هستید، در این راهنمای جامع با ما همراه باشید تا تمامی ابعاد فنی، مزایا، معایب و نحوه کار با این تجهیزات را بررسی کنیم..
اتصالات پنج لایه پرسی چیست و چرا محبوب شد؟
سیر تحول اتصالات دندهای و کوپلی به سمت سیستمهای پرسی
در سالیان گذشته، استفاده از اتصالات دندهای سنگین یا اتصالات کوپلی مهرهای رواج داشت. اما اتصالات کوپلی علاوه بر قیمت بالا، به مرور زمان و در اثر انقباض و انبساط لولهها ممکن بود دچار شلشدگی مهره و در نتیجه نشتی شوند. برای حل این مشکل، فناوری اتصالات پنج لایه پرسی وارد بازار شد تا با حذف مهره و رزوه، یک اتصال یکپارچه و غیرقابل تغییر ایجاد کند.
تعریف مکانیزم آببندی در اتصالات لوله پنج لایه پرسی
مکانیزم اصلی آببندی در اتصالات لوله پنج لایه پرسی بر پایه فشردهسازی یک حلقه استیل بر روی لوله و اورینگهای داخلی استوار است. لوله در فضای بین مغزی برنجی اتصال و حلقه استیل قرار میگیرد و با اعمال فشار مکانیکی توسط دستگاه مخصوص، فرم لوله تغییر کرده و به بدنه برنجی قفل میشود. این قفلشدگی، امکان هرگونه جابجایی یا نشتی را به صفر میرساند.
ساختار فنی و آناتومی اتصالات پنج لایه پرسی
جنس بدنه و آلیاژ برنجی با روکش نیکل
بدنه اصلی اتصالات پرسی از آلیاژ برنج باکیفیت غالباً با استاندارد MS58 ساخته میشود. برای جلوگیری از خوردگی، فرسایش و رسوبگیری ناشی از املاح آب، سطح برنج به طور کامل با لایهای از نیکل آبکاری و روکش میشود که ظاهری نقرهای و براق به آن میبخشد.
نقش اورینگها در آببندی مادامالعمر سیستم
بر روی مغزی هر اتصال، دو یا چند شیار وجود دارد که اورینگهایی از جنس EPDM (لاستیک پلیمری مقاوم در برابر گرما و فشار) در آنها قرار میگیرند. این اورینگها وظیفه دارند منافذ میکروسکوپی بین لوله و برنج را پر کرده و آببندی سیستم را برای بیش از ۵۰ سال تضمین کنند.
حلقه استیل (حلقه پرس) و عملکرد آن تحت فشار
یک حلقه از جنس فولاد ضد زنگ (استینلس استیل) بر روی بدنه اتصال سوار شده است. این حلقه همان بخشی است که تحت فشار فکهای دستگاه پرس تغییر شکل داده و لوله پنج لایه را با قدرت به اورینگها و دندانههای برنجی میفشارد.
مزایا و معایب استفاده از اتصالات لوله پنج لایه پرسی
سرعت اجرای بالا و کاهش هزینههای پروژههای بزرگ
استفاده از اتصالات لوله پنج لایه پرسی سرعت اجرای پروژههای ساختمانی را تا چندین برابر نسبت به روشهای سنتی افزایش میدهد. هر اتصال تنها در چند ثانیه پرس میشود که این امر هزینههای دستمزد اکیپهای اجرایی را به شدت کاهش میدهد.
مقاومت بینظیر در برابر زلزله، نشست ساختمان و ضربه قوچ
به دلیل یکپارچه شدن لوله و اتصال، این سیستم انعطافپذیری فوقالعادهای در برابر حرکات تکانشی ساختمان دارد. همچنین در برابر ضربه قوچ (تغییر ناگهانی فشار آب) هرگز دچار گسیختگی نمیشود.
قیمت اقتصادیتر نسبت به اتصالات کوپلی
از آنجا که در فرآیند تولید اتصالات پنج لایه پرسی، مهرههای سنگین برنجی حذف شده و جای خود را به حلقههای استیل سبک دادهاند، قیمت تمام شده آنها به طور چشمگیری از مدلهای کوپلی ارزانتر است.
عدم امکان باز کردن و استفاده مجدد (تنها چالش سیستم پرسی)
بزرگترین چالش یا شاید تنها عیب این سیستم آن است که پس از پرس شدن، اتصال دیگر قابل باز شدن یا اصلاح نیست. در صورت بروز اشتباه در لولهکشی، باید لوله قطع شده و از یک اتصال جدید استفاده شود.
انواع اتصالات پنج لایه پرسی از نظر کاربرد
زانو پرسی (مساوی، روپیچ، توپیچ و دیواری
زانوها جهت تغییر مسیر لولهکشی با زاویه ۹۰ یا ۴۵ درجه استفاده میشوند. مدلهای دیواری برای انتهای خط و نصب شیرآلات روی دیوار کاربرد دارند.
سه راهی پرسی (مساوی و تبدیلی)
برای گرفتن انشعاب جدید در مدار از سه راهی استفاده میشود. اگر انشعاب جدید سایز متفاوتی داشته باشد، سه راهی تبدیلی به کار گرفته میشود.

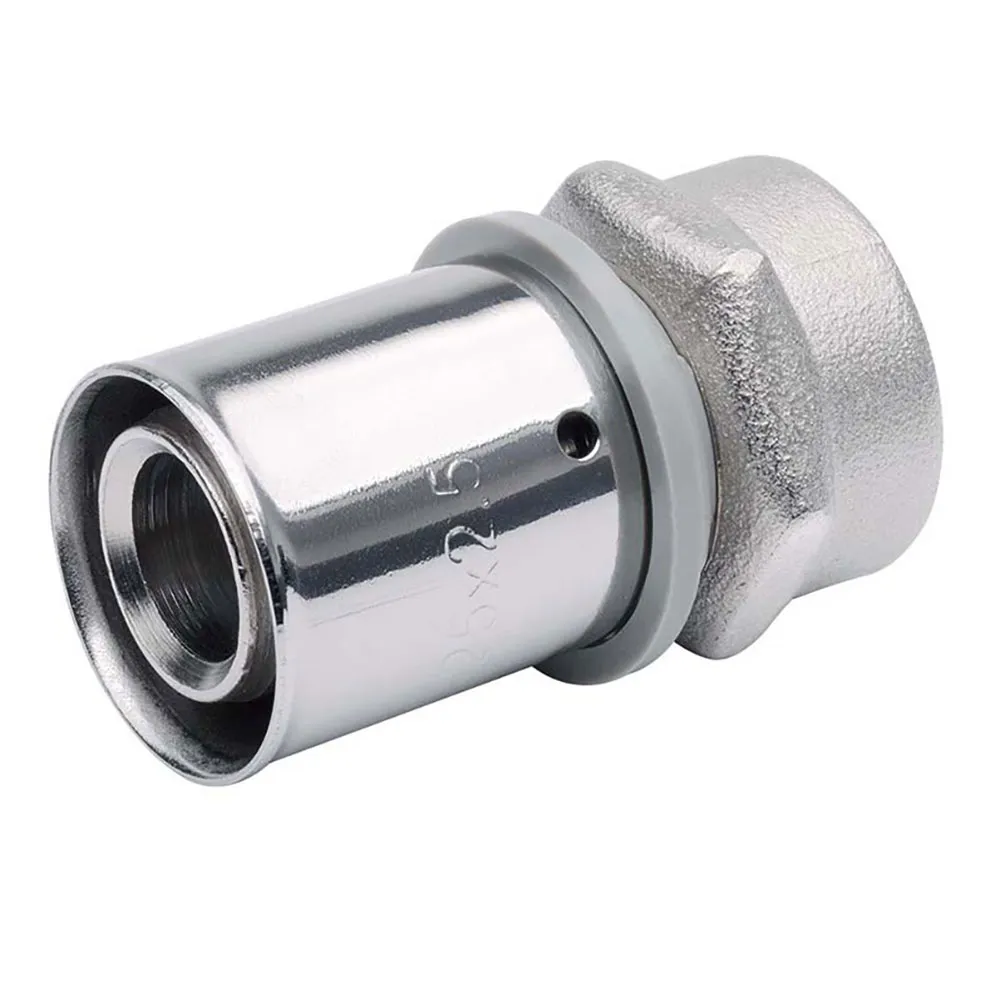

بوشن و رابط پرسی
بوشنها برای اتصال دو لوله همسایز به یکدیگر یا اتصال لوله به سیستمهای دندهای (مانند پکیج و کلکتور) استفاده میشوند.
آشنایی با دستگاه پرس اتصالات پنج لایه
بدون شک اجرای این لولهکشی بدون ابزار مخصوص آن غیرممکن است. کلید اصلی یک اتصال محکم، استفاده درست از دستگاه پرس اتصالات پنج لایه است که در انواع مختلفی یافت میشود:
دستگاه پرس اتصالات پنج لایه دستی (مکانیزم هیدرولیکی دستی)
این ابزار مجهز به دستههای بلند مکانیکی یا پمپ هیدرولیک دستی است. نیرو توسط اپراتور وارد شده و با افزایش فشار هیدرولیکی، فکها بسته میشوند. این دستگاه برای پروژههای کوچک و متراژ پایین اقتصادی و کاربردی است.
دستگاه پرس اتصالات پنج لایه برقی و شارژی (سرعت و دقت بالا)
در پروژههای انبوه و بزرگ، از مدلهای برقی یا شارژی استفاده میشود. این مدل از دستگاه پرس اتصالات پنج لایه نیروی الکتروهیدرولیکی ثابتی را به صورت کاملاً یکنواخت وارد میکند و تنها با فشردن یک دکمه، در کمتر از ۳ ثانیه عملیات پرس را انجام میدهد.
اهمیت سایز فکها (قالبها) در کیفیت پرس لوله
هر سایز لوله (از ۱۶ تا ۶۳ میلیمتر) نیازمند فک یا قالب مخصوص به خود است. استفاده از فک اشتباه، لوله را به درستی فشرده نکرده و آببندی را مختل میسازد.
آموزش گامبهگام لولهکشی با اتصالات لوله پنج لایه پرسی
مرحله اول: برش دقیق لوله با قیچی مخصوص: لوله باید کاملاً صاف و با زاویه ۹۰ درجه
نسبت به محور آن توسط قیچی یا لولهبر مخصوص بریده شود.
مرحله دوم: کالیبره کردن و برقو زدن لوله (پخ زدن لبهها): لوله پس از برش کمی دفرمه میشود. با ابزار کالیبراتور، لوله را دوباره گرد کرده و لبه داخلی آن را تراش (پخ) میدهند تا در زمان ورود به اتصال، اورینگها را پاره نکند.
مرحله سوم: جا زدن اتصالات و چک کردن سوراخ دید حلقه استیل: لوله را درون اتصال فشار دهید تا انتهای آن از سوراخهای کوچک روی حلقه استیل قابل رویت باشد. این سوراخها نشاندهنده جا افتادن کامل لوله هستند.
مرحله چهارم: استفاده از دستگاه پرس اتصالات پنج لایه برای فشردهسازی نهایی: فک دستگاه را دقیقاً روی حلقه استیل تنظیم کرده و فرمان پرس را صادر کنید تا شیارهای فک روی استیل حک شوند.
اشتباهات مهلک در زمان کار با دستگاه پرس اتصالات پنج لایه
پرس دو کاره یا ناقص به دلیل فرسودگی فکها: هرگز یک حلقه را دو بار یا با قالب معیوب پرس نکنید؛ این کار سبب ترک خوردن حلقه استیل میشود.
عدم کالیبره کردن لوله و پاره شدن اورینگ داخلی: صدمه دیدن اورینگها به دلیل پلیسههای تیز لوله، شایعترین علت نشتیهای پنهان در آینده است.
استفاده از دستگاه پرس برندهای متفرقه برای اتصالات برند اصلی: هر برندی فک و قالب انحصاری خود را دارد مثلاً پروفیل TH یا U؛ عدم انطباق فک با اتصال، کیفیت پرس را نابود میکند.
مقایسه فنی: اتصالات پرسی یا اتصالات کوپلی؟
| شاخص مقایسه | اتصالات پنج لایه پرسی | اتصالات پنج لایه کوپلی |
| سرعت نصب | بسیار بالا (چند ثانیه) | متوسط (نیاز به سفت کردن مهره) |
| قیمت خرید | کاملاً اقتصادی و ارزانتر | گرانقیمت به دلیل وزن برنج زیاد |
| ابزار مورد نیاز | دستگاه پرس اتصالات پنج لایه | آچار فرانسه یا آچار تخت |
| ضریب اطمینان توکار | فوقالعاده بالا (بدون شلشدگی) | متوسط (بهتر است روکار باشد) |
نکات مهم در خرید و استعلام قیمت اتصالات پنج لایه پرسی
نحوه تشخیص اتصالات اصلی از تقلبی در بازار
همواره به حک شدن نام برند، سایز لوله و استانداردها روی بدنه برنجی و حلقه استیل دقت کنید. خرید از نمایندگیهای رسمی، اصالت کالا را تضمین میکند.
تاثیر کیفیت مواد اولیه بر طول عمر ۵۰ ساله سیستم
استفاده از برنج خالص بدون ضایعات و اورینگهای درجه یک، متضمن عملکرد بینقص سیستم زیر لایههای ضخیم بتن و کفسازی ساختمان شماست.
سوالات متداول کاربران
آیا میتوان اتصالات برندهای مختلف را با هم ترکیب کرد؟
خیر، به دلیل تفاوت جزیی در ضخامت گوشت لولهها و طراحی اورینگهای هر برند، هرگز لوله و اتصالات برندهای مختلف را با هم ترکیب نکنید.
فشار بار مجاز برای اتصالات پرسی چقدر است؟
این اتصالات عموماً برای تحمل فشار کاری ۱۰ بار در دمای ۹۵ درجه سانتیگراد طراحی شدهاند که فراتر از فشار خانگی است.
چروک شدن حلقه استیل بعد از پرس در اتصالات پرسی طبیعی است؟
بله، چروک شدن یا ایجاد دو خط موازی فرورفته روی حلقه استیل در اتصالات پرسی نشاندهنده وارد آمدن فشار استاندارد دستگاه و صحت عملیات پرس است.
نتیجهگیری
بررسی فنی اتصالات پنج لایه پرسی اثبات میکند که این تجهیزات مدرن، انتخابی ایدهآل برای سیستمهای سرمایش، گرمایش و آبرسانی ساختمانها هستند. رعایت اصول اولیه همچون کالیبراسیون و بهرهگیری از یک دستگاه پرس اتصالات پنج لایه استاندارد، آسودگی خاطر و دوام تأسیسات شما را تضمین خواهد کرد.
