برای انتخاب و اجرای بینقص یک سیستم لولهکشی مدرن، آگاهی کامل از لیست اتصالات پنج لایه و شناخت دقیق انواع اتصالات پنج لایه، نخستین و حیاتیترین گام است. لولهکشی پنجلایه، به دلیل ترکیب منحصربهفردی از انعطافپذیری پلاستیک و استحکام فلز، انقلابی در تأسیسات ساختمانی ایجاد کرده است. با این حال، کیفیت نهایی و دوام کل سیستم، به شدت وابسته به اتصالات آن است. این اتصالات، ستون فقرات هر شبکه لولهکشی هستند؛ انتخاب اشتباه یا نصب نادرست آنها، بهسرعت میتواند مزایای لوله پنجلایه را تحتالشعاع قرار دهد. در این مقاله، ما قصد داریم به صورت کامل لیست اتصالات پنج لایه، انواع و اسامی آنها را با جزئیات فنی بررسی کنیم تا شما بتوانید بهترین تصمیم را برای پروژههای خود بگیرید.

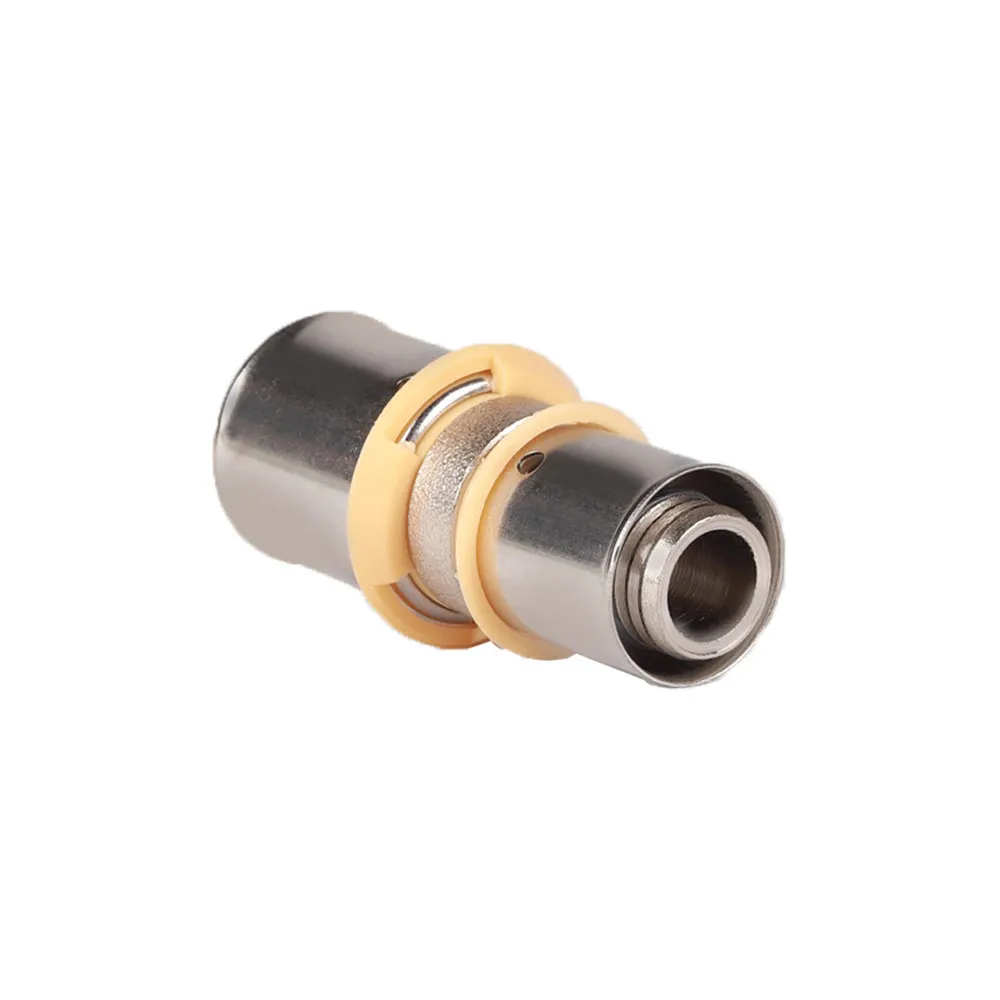

تعریف اتصال در لولهکشی پنجلایه
اتصال (Fitting) در این سیستم، قطعهای است که وظیفه تغییر مسیر، انشعابگیری، تغییر سایز، یا اتصال دو سر لوله به یکدیگر یا به تجهیزات اصلی (مانند پکیج یا کلکتور) را بر عهده دارد.
چرا اتصالات نقش حیاتی در عملکرد سیستم دارند؟
برخلاف لولههای فلزی سنتی که نیازمند جوشکاری یا رزوه کردن بودند، لولههای پنجلایه نیاز به اتصالات سریع و بدون تغییر ساختار لوله دارند. اتصالات باید بتوانند در برابر فشار عملیاتی (معمولاً تا ۱۰ بار) و دمای بالا (تا ۹۵ درجه سانتیگراد) مقاومت کرده و ۱۰۰٪ آببندی را تضمین کنند. کوچکترین نقص در اسم اتصالات پنجلایه یا نحوه نصب، منجر به نشتیهای پنهان و تعمیرات پرهزینه میشود.

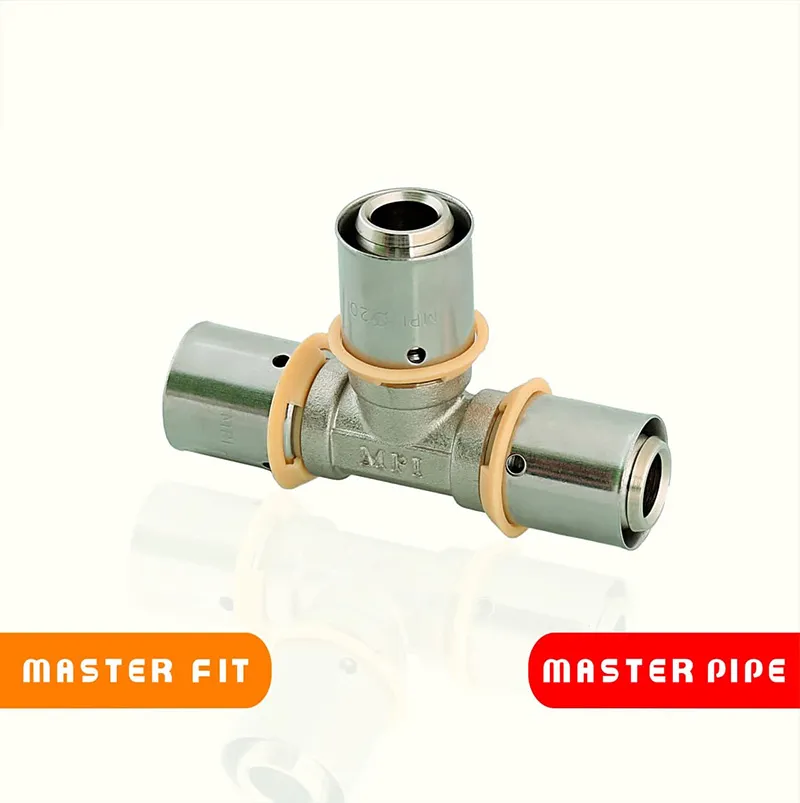

معرفی اجزای اصلی لیست اتصالات پنج لایه
هر اتصال استاندارد از اجزای کلیدی زیر تشکیل شده است که در کیفیت نهایی اثرگذارند:
- بدنه (Body): بخش اصلی اتصال که معمولاً از برنج آنتیمونیم (Chrome Plated Brass) یا استنلس استیل ساخته میشود.
- اورینگ (O-Ring/واشر آببندی): معمولاً از جنس EPDM مقاوم در برابر حرارت است و نقش حیاتی در آببندی خطوط آب گرم را دارد.
- فِرول (Ferrule/حلقه نگهدارنده): حلقه فلزی که بر روی لایه داخلی لوله قرار گرفته و از تغییر شکل لوله در برابر فشار مهره جلوگیری میکند.
- مهره (Nut): قطعهای که با پیچش، کل مجموعه را تحت فشار قرار داده و اتصال را محکم میسازد.
دستهبندی اصلی انواع اتصالات لوله پنجلایه
انواع اتصالات پنج لایه بر اساس روش نصب و مکانیزم قفل شدن لوله به دو دسته اصلی تقسیم میشوند. شناخت این دستهبندیها به شما کمک میکند تا متناسب با نیاز پروژه، اسامی اتصالات پنج لایه مورد نظر را انتخاب کنید.
اتصالات فشاری (Press Fittings)
این اتصالات پیشرفتهترین نوع هستند و اغلب در پروژههای حرفهای استفاده میشوند.
- نحوه عملکرد و مزایا: نصب این نوع با استفاده از دستگاه پرس هیدرولیک انجام میشود. دستگاه، فِرول را به صورت دائم و با نیروی بسیار بالا به بدنه اتصال پرس میکند و یک اتصال دائمی و کاملاً آببندی ایجاد میکند. بزرگترین مزیت، سرعت نصب فوقالعاده و حذف کامل ریسک نشت به دلیل خطای انسانی در بستن مهره است.
- موارد استفاده در گرمایش از کف: به دلیل اطمینان بالا، اتصالات پرسی اغلب برای مسیرهای زیر بتن یا در مناطقی که دسترسی به آنها دشوار است (مانند گرمایش از کف)، توصیه میشوند.
- جنس بدنه و مقاومت در برابر نشتی: بدنههای برنجی با پوشش نیکل یا کروم، مقاومت بالایی در برابر خوردگی و مواد شیمیایی موجود در آب دارند و مقاومت در برابر نشتی آنها نزدیک به صفر است.
اتصالات رزوهای (Screw Fittings)
این اسم اتصالات پنج لایه بیشتر اشاره به اتصالات “مهره ماسورهای” یا “مهرهدار” دارد که روش نصب سنتیتری دارند.
- ساختار مکانیکی و قابلیت جداسازی: این اتصالات با استفاده از مهره و بوشن آببندی میشوند و مکانیکی هستند. مزیت اصلی این است که برخلاف اتصالات پرسی، میتوان آنها را باز و مجدداً نصب کرد.
- کاربرد در نقاط قابل بازبینی و تعمیر: برای انتهای خطوط، اتصالات به شیرآلات، کلکتورها و هر نقطهای که نیاز به سرویس یا باز و بسته شدن در آینده وجود دارد، عالی هستند.
- نکات مهم در آببندی و نصب صحیح: آببندی این اتصالات کاملاً وابسته به میزان گشتاوری است که نصاب اعمال میکند. استفاده از نوار تفلون یا خمیر آببندی بر روی رزوه و اطمینان از قرارگیری صحیح اورینگ حیاتی است.
اتصالات کوپلی (Compression Fittings)
این نوع اتصال که گاهی با نام “سریع” نیز شناخته میشود، تلاش میکند تا ترکیبی از سرعت و سهولت نصب را فراهم کند.
- شیوه نصب بدون ابزار تخصصی: در بسیاری از مدلهای کوپلی، با چرخاندن مهره، یک بوشن داخلی به درون لایه بیرونی لوله فشار وارد کرده و اتصال برقرار میشود، که نیازی به دستگاه پرس سنگین ندارد.
- سرعت بالا در اجرا: برای پروژههایی که سرعت نصب اولویت دارد، این اتصالات مورد توجه هستند.
- مقایسه با اتصالات فشاری: در حالی که سریعتر نصب میشوند، در اغلب موارد برای تحمل فشارهای بسیار بالا یا شرایط نصب دشوار (مانند زیر زمین)، اتصالات پرسی ارجحیت دارند.
اتصالات کلکتور و زانو
این گروه شامل اتصالات هندسی برای هدایت جریان سیال هستند.
- نقش در تنظیم مسیر جریان آب: زانوها برای تغییر مسیر (معمولاً ۹۰ یا ۴۵ درجه) و سهراهیها برای انشعابگیری استفاده میشوند.
- تفاوت بین زانو ۴۵ و زانو ۹۰ درجه: زانوی ۹۰ درجه باعث افت فشار بیشتری میشود، در حالی که زانوی ۴۵ درجه برای مسیرهای کمتغییر و کاهش افت هد مناسبتر است.
- اهمیت در طراحی مسیرهای افقی و عمودی: انتخاب درست این اتصالات بر کاهش افت فشار استاتیک و دینامیک سیستم تأثیر مستقیم دارد.
اتصالات تبدیل، سهراهی و رابطها
این اسامی اتصالات پنج لایه برای مدیریت انشعابات و تغییرات در شبکه لولهکشی ضروری هستند.
- اتصال سایزهای مختلف لوله: بوشن تبدیل به شما اجازه میدهد یک لوله ۱۶ میلیمتری را به یک لوله ۲۰ میلیمتری متصل کنید.
- استفاده در شاخهکشی و تقسیم خطوط: سهراهیها برای تقسیم جریان اصلی به مسیرهای فرعی (مثلاً در سیستم گرمایش یک اتاق) به کار میروند.
- اصول آببندی این نوع اتصالات: از آنجایی که این قطعات محل تلاقی سه یا چند مسیر هستند، دقت در نصب و آببندی آنها دو برابر اهمیت دارد.
نام و لیست اتصالات پنج لایه به تفکیک کاربرد
برای سهولت در تهیه لیست اتصالات پنج لایه مورد نیاز پروژه، آنها را بر اساس محیط کاری دستهبندی میکنیم:
اتصالات لوله پنجلایه برای سیستم آب سرد و گرم
این اتصالات عمومیترین انواع اتصالات پنج لایه هستند که برای مسیرهای اصلی تأسیساتی به کار میروند:
- زانو (Elbow): برای تغییر مسیر (معمولاً ۹۰ و ۴۵ درجه).
- سهراهی (Tee): برای انشعابگیری.
- بوشن (Coupling): برای وصل کردن دو سر لوله همسایز به صورت مستقیم.
- رابط (Adapter): برای اتصال لوله پنجلایه به لوله فلزی یا سایر تأسیسات (معمولاً دارای سر رزوه).
- مغزی (Nipple): قطعه کوتاه رزوه دار برای اتصال دو قطعه دیگر.
نکات نصب و تست فشار: پس از نصب تمامی این اتصالات، اجرای تست فشار اولیه (معمولاً ۱.۵ برابر فشار کاری برای مدت ۲۴ ساعت) ضروری است.
لیست اتصالات پنج لایه در گرمایش از کف
سیستمهای گرمایش از کف نیازمند قطعاتی هستند که در برابر حرارت دائمی مقاوم باشند و قابلیت توزیع دقیق داشته باشند:
- کلکتور (Manifold): قلب سیستم توزیع است که آب گرم را از پکیج دریافت کرده و به حلقههای لولهکشی در کف هدایت میکند.
- حلقه توزیع و اتصال سر و ته حلقه: شامل اتصالات مخصوص (معمولاً رزوهای یا پرسی) برای اتصال لوله به ورودی و خروجی کلکتور.
- اتصال فشاری: در این سیستمها، به دلیل دفن شدن لوله، اغلب از اتصالات پرسی جهت اطمینان صددرصدی استفاده میشود.
بهینهسازی مسیر جریان برای کارایی بالاتر: استفاده از زانوهای با شعاع بلندتر و سهراهیهای با افت فشار کمتر، مصرف انرژی را کاهش میدهد.
اتصالات مورد استفاده در سیستمهای دیواری و زیرکار
مواردی که نیاز به آببندی ۱۰۰٪ دارند و ممکن است در آینده نیاز به دسترسی داشته باشند:
- اتصال رزوهای فلزی (با مهره ماسوره): این اسامی اتصالات پنج لایه اغلب به اتصالاتی اشاره دارد که مستقیماً به شیرآلات یا رایزرها متصل میشوند.
- مغزی و مهره اتصال سریع: برای تغییر مسیر در محلهای محدود یا اتصال به تأسیسات قدیمی.
- نکات مربوط به دفن لولهها در دیوار: در صورت استفاده از اتصالات پرسی برای مسیرهای دیواری، اطمینان از عدم وجود هرگونه درز باز، قبل از بتنریزی بسیار حیاتی است.
استانداردها و جنس مواد در ساخت اتصالات پنجلایه
هنگام بررسی لیست اتصالات پنج لایه، جنس و استاندارد آنها مهمترین عامل تعیینکننده در طول عمر سیستم است.
تفاوت اتصالات برنجی، استیل و پلیمر تقویتشده
- برنجی (Brass): رایجترین و متعادلترین گزینه. برنج آنتیمونیم بدون سرب، به دلیل مقاومت عالی در برابر خوردگی و دمای بالا، استاندارد صنعتی محسوب میشود.
- استنلس استیل (Stainless Steel): گرانتر اما مقاومترین گزینه در برابر مواد شیمیایی و سایش. معمولاً برای محیطهای صنعتی یا آبهای با سختی بالا توصیه میشود.
- پلیمر تقویتشده (PPR Fittings): اگرچه لوله پنجلایه عمدتاً با اتصالات فلزی همراه است، اما گاهی اوقات از اتصالات پلیمری نیز استفاده میشود که باید حتماً از مواد PPSU یا PEX با کیفیت بسیار بالا باشند.
نشانههای یک اتصال استاندارد:
- ضخامت کافی بدنه (وزن قابل قبول).
- داشتن مارک استاندارد ملی یا بینالمللی حک شده روی بدنه.
- کیفیت بالای اورینگ (مثلاً EPDM).
نکات خرید از تولیدکننده معتبر ایرانی: خرید مستقیم از تولیدکننده، شما را از کیفیت مواد اولیه و دقت ابعادی (به ویژه در مهرهها) مطمئن میسازد و ریسک خرید اتصالات تقلبی با فِرولهای ضعیف را کاهش میدهد.
راهنمای انتخاب و نگهداری اتصالات پنجلایه
انتخاب درست، کلید کاهش هزینههای نگهداری سیستم لولهکشی شماست.
معیارهای انتخاب بر اساس فشار کاری و دما
- فشار کاری: همیشه اتصالی را انتخاب کنید که فشار کاری اسمی آن (Nominal Pressure) حداقل ۳۰٪ بالاتر از حداکثر فشار مورد انتظار شما باشد.
- دما: در سیستمهای آب گرم، حتماً اورینگهای EPDM استاندارد (مقاوم تا ۹۵ درجه سانتیگراد) را بررسی کنید.
روشهای جلوگیری از نشتی:
- استفاده از دستگاه پرس استاندارد با فکهای کالیبره شده برای اتصالات پرسی.
- تمیز کردن کامل رزوه و استفاده از مواد آببندی مناسب (تفلون یا خمیر) برای اتصالات رزوهای.
مراحل تست پس از نصب: پس از اتمام نصب، سیستم را با فشار ۵ بار (برای یک ساعت) و سپس با فشار مورد نظر (مثلاً ۸ بار برای ۲۴ ساعت) تست کنید. هرگونه افت فشار نشاندهنده مشکل در یکی از انواع اتصالات پنج لایه یا خود لوله است.
پاسخ به پرسشهای متداول درباره اتصالات پنجلایه
آیا اتصالات فشاری قابل استفاده مجدد هستند؟
خیر. اتصالات پرسی (Press) به دلیل تغییر شکل دائمی فِرول در فرآیند پرس، به صورت یکبار مصرف طراحی شدهاند و پس از باز شدن، قابلیت اطمینان اولیه خود را از دست میدهند. تنها اتصالات رزوهای قابل باز و بسته شدن مکرر هستند.
تفاوت بین برندهای ایرانی و خارجی در دوام و کیفیت
برندهای معتبر ایرانی در سالهای اخیر با بهرهگیری از تکنولوژیهای روز و مواد اولیه باکیفیت (مانند برنج فشرده)، توانستهاند محصولاتی با دوام و عملکردی همسطح نمونههای خارجی تولید کنند. تفاوت اصلی اغلب در سطح دقت ماشینکاری و کیفیت پوشش نهایی است.
هزینه تقریبی برای هر نوع اتصال
به طور کلی، اتصالات پرسی به دلیل پیچیدگی فرآیند تولید، قیمت بالاتری نسبت به اتصالات رزوهای همسایز دارند. برای دریافت لیست قیمت دقیق، توصیه میشود با تولیدکنندگان اصلی تماس بگیرید.
منابع و مراجع فنی برای نصب و اجرای اتصالات پنجلایه
برای کسب اطلاعات بیشتر در مورد استانداردهای ملی لولهکشی ساختمان (مانند مبحث ۱۶ مقررات ملی ساختمان) و تأییدیههای فنی، میتوانید به منابع سازمان نظام مهندسی مراجعه نمایید.
نکته طلایی برای نصابها:
برای دوام بیشتر سیستم، از اتصالات استاندارد و دستگاه پرس کالیبره استفاده کنید.
