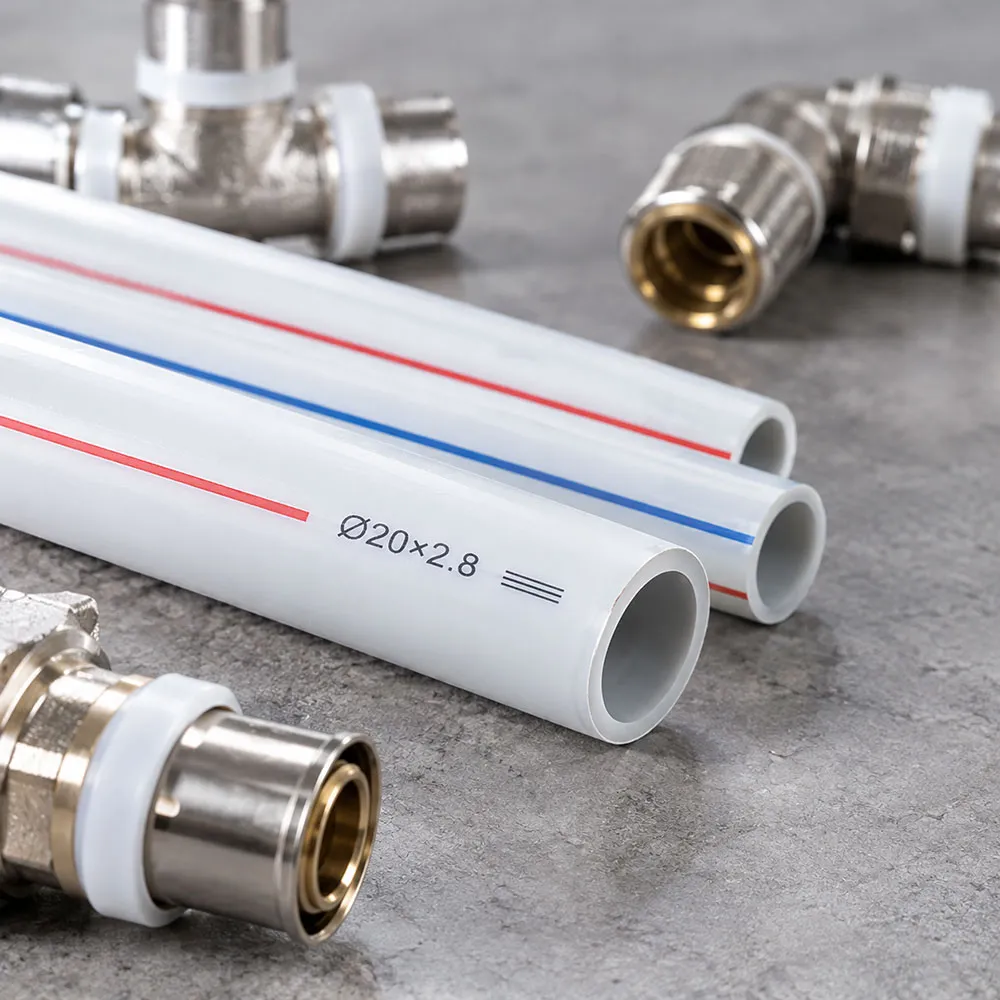

انتخاب سایز اتصالات لوله پنج‌لایه زمانی درست انجام می‌شود که قطر اسمی لوله، اندازه رزوه در اتصالات رزوه‌ای، تعداد و اندازه ورودی‌ها و خروجی‌ها و سازگاری اتصال با لوله و روش نصب، هم‌زمان بررسی شوند. برای مثال، در یک اتصال روپیچ پرسی، عدد میلی‌متری معمولاً به سایز لوله متصل‌شونده اشاره دارد؛ درحالی‌که عددی مانند ۱/۲ یا ۳/۴ اینچ، اندازه اسمی رزوه را نشان می‌دهد. بنابراین، صرفاً برابر بودن یکی از اعداد برای انتخاب اتصال کافی نیست.
در این راهنما، روش تشخیص سایز اتصالات پنج‌لایه، خواندن اندازه‌های درج‌شده روی محصول، انتخاب رابط مساوی و تبدیلی، بررسی اتصالات رزوه‌ای و جلوگیری از اشتباه هنگام خرید را مرحله‌به‌مرحله بررسی می‌کنیم.
قبل از انتخاب سایز اتصالات لوله پنج‌لایه، چه اندازه‌هایی را باید بشناسیم؟
برای انتخاب اتصال مناسب، ابتدا باید مشخص شود که هر عدد درج‌شده روی محصول به کدام بخش اشاره دارد. مهم‌ترین تفاوت، تفاوت میان قطر اسمی لوله و اندازه اسمی رزوه است. این دو اندازه ممکن است در یک اتصال کنار یکدیگر نوشته شوند، اما یک مفهوم ندارند.
قطر اسمی لوله پنج‌لایه چه مفهومی دارد؟
قطر اسمی لوله، اندازه‌ای است که لوله و اتصال متناسب با آن در بازار و مشخصات فنی معرفی می‌شوند. در لوله‌های پنج‌لایه رایج، اندازه‌هایی مانند ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر کاربرد دارند. این اعداد معمولاً به قطر خارجی اسمی لوله اشاره می‌کنند؛ بااین‌حال، برای سفارش نهایی باید مشخصات فنی همان محصول بررسی شود.
برای نمونه، وقتی روی مشخصات یک لوله عبارت «۲۰ میلی‌متر» درج شده است، باید اتصال مخصوص همان سایز انتخاب شود؛ نه اتصالی که صرفاً از نظر ظاهری به لوله نزدیک باشد.
چند نکته مهم درباره قطر لوله:
- قطر خارجی: فاصله میان دو نقطه روبه‌روی هم در سطح بیرونی لوله است.
- ضخامت دیواره: فاصله میان سطح بیرونی و سطح داخلی لوله را نشان می‌دهد.
- قطر داخلی: اندازه فضای عبور آب درون لوله است و با توجه به قطر خارجی و ضخامت دیواره تغییر می‌کند.
- سایز اسمی: نام اندازه‌ای است که برای شناسایی و تطبیق لوله و اتصالات به کار می‌رود؛ این نام لزوماً بیانگر قطر داخلی نیست.
در نتیجه، برای انتخاب اتصال پرسی باید سایز اسمی لوله و اطلاعات سازنده را مبنا قرار داد. اندازه‌گیری قطر داخلی لوله یا تخمین ابعاد از روی ظاهر، روش مناسبی برای انتخاب اتصال نیست.
تفاوت سایز لوله با اندازه رزوه اتصال چیست؟
در اتصالات رزوه‌ای پنج‌لایه، معمولاً دو اندازه متفاوت وجود دارد: سایز لوله‌ای که به بخش پرسی یا کوپلی متصل می‌شود و اندازه رزوه‌ای که به شیر، کلکتور یا قطعه رزوه‌دار دیگری وصل خواهد شد.
برای مثال، در مشخصات یک اتصال با عنوان ۲۰×۳/۴ اینچ، عدد ۲۰ معمولاً سایز لوله پنج‌لایه و عدد ۳/۴ اینچ اندازه اسمی رزوه است. این دو عدد جایگزین یکدیگر نیستند.
| مشخصه | مفهوم | کاربرد در انتخاب اتصال |
|---|---|---|
| ۱۶ میلی‌متر | سایز اسمی لوله پنج‌لایه | انتخاب سر اتصال متناسب با لوله ۱۶ |
| ۲۰ میلی‌متر | سایز اسمی لوله پنج‌لایه | انتخاب سر اتصال متناسب با لوله ۲۰ |
| ۱/۲ اینچ | اندازه اسمی رزوه | بررسی تطبیق رزوه با قطعه مقابل |
| ۳/۴ اینچ | اندازه اسمی رزوه | بررسی اندازه رزوه در شیر یا تجهیز |
| ۲۰×۳/۴ اینچ | ترکیب سایز لوله و رزوه | اتصال لوله ۲۰ به قطعه دارای رزوه متناسب با ۳/۴ اینچ |
نکته فنی: اندازه اسمی رزوه با قطر خارجی قابل‌اندازه‌گیری آن یکسان نیست. برای نمونه، رزوه اسمی ۱/۲ اینچ الزاماً قطر خارجی برابر با ۱۲٫۷ میلی‌متر ندارد. ابعاد واقعی به نوع و استاندارد رزوه وابسته است. بنابراین، تبدیل مستقیم عدد اینچی به میلی‌متر برای سفارش اتصال رزوه‌ای می‌تواند به انتخاب اشتباه منجر شود.
اعداد درج‌شده روی اتصالات پنج‌لایه چگونه خوانده می‌شوند؟
برای خواندن اندازه اتصال، ابتدا باید نوع آن مشخص شود. رابط مساوی، اعداد معمولاً سایز دو سر اتصال را نشان می‌دهند. اتصال تبدیلی، دو سر می‌توانند سایزهای متفاوتی داشته باشند. در اتصال رزوه‌ای نیز باید اندازه لوله از اندازه رزوه تفکیک شود.
نمونه‌های زیر روش خواندن اندازه‌ها را نشان می‌دهند:
| نمونه درج سایز | برداشت معمول | پیش از خرید چه چیزی بررسی شود؟ |
|---|---|---|
| ۱۶ | اتصال برای لوله سایز ۱۶ | سازگاری با نوع لوله و روش اتصال |
| ۲۰ | اتصال برای لوله سایز ۲۰ | مطابقت سایز درج‌شده با مشخصات لوله |
| ۱۶×۲۰ | احتمالاً اتصال تبدیلی میان دو سایز لوله | ترتیب اعداد و مشخصات ورودی و خروجی محصول |
| ۱۶×۱/۲ اینچ | لوله سایز ۱۶ و رزوه اسمی ۱/۲ اینچ | نوع رزوه و سازگاری با قطعه مقابل |
| ۲۰×۳/۴ اینچ | لوله سایز ۲۰ و رزوه اسمی ۳/۴ اینچ | سایز لوله، نوع رزوه و محل نصب |
این جدول برای درک مفهوم اندازه‌هاست؛ شیوه درج سایز ممکن است میان تولیدکنندگان و مدل‌های مختلف متفاوت باشد. در صورت وجود ابهام، نقشه ابعادی، کاتالوگ یا مشخصات فنی همان مدل، مرجع نهایی انتخاب است.
انواع سایز اتصالات لوله پنج‌لایه کدام‌اند؟
در بسیاری از پروژه‌های تأسیساتی، سایزهای ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر از اندازه‌های پرکاربرد انواع لوله و اتصالات پنج‌لایه هستند. بااین‌حال، انتخاب یکی از این سایزها باید براساس طراحی شبکه، مشخصات لوله و نیاز محل نصب انجام شود؛ نه صرفاً بر مبنای رایج بودن آن.
آشنایی با سایزهای ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر
این اندازه‌ها نمونه‌هایی از سایزهای متداول لوله پنج‌لایه هستند. جدول زیر فقط برای آشنایی اولیه تهیه شده است و به‌تنهایی معیار تعیین سایز مناسب برای یک مسیر مشخص نیست.
| سایز اسمی لوله | کاربرد احتمالی در شبکه | نکته انتخاب |
|---|---|---|
| ۱۶ میلی‌متر | برخی انشعاب‌های مصرف‌کننده یا مدارهای طراحی‌شده با این سایز | تعداد مصرف‌کننده‌ها، دبی موردنیاز و افت فشار بررسی شود |
| ۲۰ میلی‌متر | برخی خطوط توزیع و انشعاب‌های متناسب با طراحی | ظرفیت مسیر و سایز اتصال در دو سر بررسی شود |
| ۲۵ میلی‌متر | برخی مسیرهای توزیع با نیاز جریان بیشتر | طول مسیر، دبی و افت فشار در انتخاب مؤثرند |
| ۳۲ میلی‌متر | برخی خطوط اصلی یا مسیرهای متناسب با طراحی | انتخاب نهایی باید با محاسبات شبکه و مشخصات محصول هماهنگ باشد |
کاربردهای جدول، مثال‌های عمومی‌اند و جایگزین محاسبات مهندسی نیستند. یک لوله ۱۶ میلی‌متری ممکن است در یک بخش مناسب باشد، اما در بخش دیگری از همان ساختمان، با توجه به دبی و طول مسیر، به سایز متفاوتی نیاز باشد.
همچنین، سایز بزرگ‌تر همیشه انتخاب بهتر نیست. قطر لوله و اتصال باید با نیاز واقعی سیستم و شرایط طراحی هماهنگ باشد؛ زیرا انتخاب سایز بدون محاسبه می‌تواند هزینه، فضای نصب و عملکرد هیدرولیکی شبکه را تحت تأثیر قرار دهد.
سایز اتصال‌های رزوه‌ای مانند ۱/۲، ۳/۴ و ۱ اینچ چه معنایی دارد؟
در اتصالاتی که یک سر آن‌ها رزوه‌دار است، اعداد ۱/۲، ۳/۴ و ۱ اینچ معمولاً به اندازه اسمی رزوه اشاره دارند. این اندازه‌ها برای تطبیق اتصال با شیرآلات، کلکتورها یا سایر تجهیزات رزوه‌دار اهمیت دارند.
برای انتخاب صحیح، باید سه موضوع را جداگانه بررسی کنید:
- سایز لوله: مثلاً ۱۶ یا ۲۰ میلی‌متر.
- اندازه اسمی رزوه: مثلاً ۱/۲ یا ۳/۴ اینچ.
- نوع رزوه: نوع و استاندارد رزوه باید با قطعه مقابل سازگار باشد.
یکسان بودن اندازه اسمی به‌تنهایی کافی نیست؛ زیرا رزوه‌ها ممکن است از نظر نوع، گام، شکل یا روش آب‌بندی تفاوت داشته باشند. اگر مشخصات رزوه قطعه مقابل معلوم نیست، باید آن را از روی نقشه، کاتالوگ یا اطلاعات فنی تجهیز تعیین کرد.
چگونه اندازه‌های میلی‌متری و اینچی را در یک اتصال تطبیق دهیم؟
برای تطبیق سایز میلی‌متری و اینچی، ابتدا کاربرد هر دو سر اتصال را مشخص کنید. یک سر برای لوله پنج‌لایه طراحی شده و سر دیگر ممکن است رزوه‌دار باشد. این دو اندازه قرار نیست از نظر عددی معادل یکدیگر باشند؛ هرکدام بخش متفاوتی را معرفی می‌کنند.
مثال: اگر قرار است لوله پنج‌لایه سایز ۲۰ میلی‌متر به یک قطعه رزوه‌دار متصل شود، ابتدا سایز لوله را مشخص کنید. سپس نوع و اندازه رزوه قطعه مقابل را از مشخصات فنی آن به دست آورید. در نهایت، اتصالی انتخاب کنید که هم با لوله ۲۰ میلی‌متری سازگار باشد و هم رزوه صحیح برای قطعه مقابل را داشته باشد.
در این مرحله، از انتخاب اتصال صرفاً با تبدیل ریاضی اینچ به میلی‌متر خودداری کنید. اندازه اسمی رزوه بر اساس نظام نام‌گذاری رزوه تعریف می‌شود و الزاماً با تبدیل ساده واحدها به دست نمی‌آید.
چگونه سایز اتصالات لوله پنج‌لایه را با سایز لوله تطبیق دهیم؟
برای تطبیق سایز اتصالات لوله پنج‌لایه، ابتدا اندازه لوله را از روی علامت‌گذاری یا مشخصات محصول تعیین کنید. سپس نوع اتصال و اندازه تمام ورودی‌ها و خروجی‌های آن را بررسی کنید. اگر دو لوله هم‌سایز به یکدیگر متصل می‌شوند، رابط مساوی می‌تواند گزینه مناسب باشد؛ اگر اندازه‌ها متفاوت‌اند، باید اتصال تبدیلی متناسب با هر دو سایز انتخاب شود.
انتخاب رابط مساوی برای اتصال دو لوله هم‌اندازه
رابط مساوی برای اتصال مستقیم دو لوله با سایز یکسان استفاده می‌شود. در این نوع اتصال، اندازه دو سر لوله‌خور با یکدیگر برابر است.
برای مثال، اگر دو لوله پنج‌لایه سایز ۲۰ میلی‌متر باید در یک مسیر مستقیم به هم متصل شوند، رابط مساوی سایز ۲۰ می‌تواند گزینه مورد بررسی باشد؛ مشروط به اینکه نوع اتصال، مشخصات لوله و روش نصب نیز با هم سازگار باشند.
پیش از انتخاب رابط مساوی، این موارد را بررسی کنید:
- سایز اسمی هر دو لوله یکسان باشد.
- اتصال برای همان نوع لوله و روش اتصال طراحی شده باشد.
- ابزار نصب و تجهیزات موردنیاز با مدل اتصال سازگار باشند.
- فشار و دمای کاری سیستم در محدوده مجاز محصول قرار داشته باشد.
- فضای کافی برای نصب و اجرای صحیح اتصال وجود داشته باشد.
در رابط‌های پرسی، سازگاری ابزار پرس و فک مناسب با سیستم اتصال نیز اهمیت دارد. برابر بودن سایز اسمی لوله به‌تنهایی به معنی سازگاری کامل دو محصول نیست.
انتخاب رابط تبدیلی برای اتصال دو سایز متفاوت
رابط تبدیلی برای اتصال دو لوله با سایزهای متفاوت استفاده می‌شود. در این حالت، هر سر اتصال باید با سایز لوله مربوط به خود تطبیق داشته باشد.
برای مثال، اگر در یک پروژه قرار است لوله‌های ۲۰ و ۱۶ میلی‌متری به یکدیگر متصل شوند، باید رابط تبدیلی با دو سر متناسب با همین سایزها انتخاب شود. جهت قرارگیری اتصال و ترتیب اندازه‌ها را از روی مشخصات همان محصول بررسی کنید؛ زیرا شیوه درج اندازه‌ها ممکن است در مدل‌های مختلف یکسان نباشد.
در انتخاب رابط تبدیلی، فقط به دو عدد سایز اکتفا نکنید. لازم است مشخص شود که:
- هر دو سایز واقعاً با لوله‌های مورد استفاده مطابقت دارند.
- نوع اتصال با روش اجرای پروژه هماهنگ است.
- تغییر قطر با طراحی هیدرولیکی شبکه تناسب دارد.
- محل نصب و فضای لازم برای اجرای اتصال پیش‌بینی شده است.
تغییر سایز لوله باید براساس طراحی سیستم انجام شود. انتخاب رابط تبدیلی صرفاً به این دلیل که دو سایز متفاوت در دسترس هستند، لزوماً از نظر عملکرد شبکه درست نیست.
بررسی اندازه ورودی و خروجی در اتصالات رزوه‌ای
در اتصالات رزوه‌ای، ممکن است یک سر برای لوله پنج‌لایه و سر دیگر برای اتصال به شیر، کلکتور یا تجهیز دارای رزوه باشد. در برخی مدل‌ها نیز چند ورودی یا خروجی با اندازه‌های متفاوت وجود دارد.
برای بررسی چنین اتصالی، از یک روش ثابت استفاده کنید:
- سایز لوله پنج‌لایه را مشخص کنید.
- نوع سر اتصال را تعیین کنید؛ برای مثال، پرسی یا رزوه‌ای.
- اندازه اسمی رزوه قطعه مقابل را از مشخصات فنی آن استخراج کنید.
- نوع رزوه و روش آب‌بندی موردنیاز را بررسی کنید.
- مشخصات هر دو سر اتصال را با اطلاعات محصول تطبیق دهید.
برای نمونه، در صفحه محصول رابط روپیچ پرسی مسترپایپ، ترکیب‌هایی مانند ۱۶×۱/۲ اینچ، ۲۰×۱/۲ اینچ و ۲۰×۳/۴ اینچ درج شده‌اند. این نمونه‌ها نشان می‌دهند که اندازه لوله و اندازه رزوه می‌توانند در یک محصول کنار یکدیگر قرار گیرند؛ برای سفارش نهایی باید گزینه انتخابی و مشخصات فنی همان محصول بررسی شود.
چطور از اشتباه در انتخاب سایز اتصال جلوگیری کنیم؟
بهترین راه جلوگیری از اشتباه، تبدیل انتخاب سایز به یک فرایند قابل بررسی است. پیش از خرید، سایز لوله و تمام اندازه‌های اتصال را از روی اطلاعات فنی ثبت کنید و سپس آن‌ها را با قطعه مقابل تطبیق دهید.
چک‌لیست زیر برای این کار کاربردی است:
-
سایز لوله از روی علامت‌گذاری یا مشخصات محصول تعیین شده است.
-
مشخص است اتصال مساوی، تبدیلی یا رزوه‌ای است.
-
اندازه تمام ورودی‌ها و خروجی‌ها بررسی شده است.
-
اندازه اسمی رزوه با قطر خارجی واقعی رزوه اشتباه گرفته نشده است.
-
نوع رزوه قطعه مقابل مشخص است.
-
سازگاری اتصال با نوع لوله و روش نصب بررسی شده است.
-
در اتصالات پرسی، سازگاری ابزار و فک پرس تأیید شده است.
-
فشار و دمای کاری مجاز محصول با شرایط پروژه تناسب دارد.
-
اطلاعات محصول با کاتالوگ یا جدول سایز سازنده تطبیق داده شده است.
اگر یکی از این اطلاعات مشخص نیست، پیش از خرید باید آن را از کاتالوگ یا واحد فنی تأمین‌کننده دریافت کنید. حدس زدن سایز، به‌ویژه در اتصالات رزوه‌ای یا تبدیلی، می‌تواند باعث تأخیر در اجرا و نیاز به تعویض قطعه شود.
برای هر نوع اتصال پنج‌لایه، سایز مناسب را چگونه انتخاب کنیم؟
روش انتخاب سایز به نوع اتصال وابسته است. در رابط مستقیم، اندازه دو سر لوله‌خور اهمیت دارد؛ در زانویی، سایز لوله و فضای نصب بررسی می‌شود؛ در سه‌راهی، اندازه مسیر اصلی و انشعاب اهمیت دارد؛ و در اتصالات روپیچ و توپیچ، علاوه بر سایز لوله باید اندازه و نوع رزوه نیز مشخص باشد.
انتخاب سایز رابط مستقیم پنج‌لایه
رابط مستقیم برای اتصال دو لوله در امتداد یک مسیر استفاده می‌شود. در مدل مساوی، دو سر اتصال برای یک سایز طراحی شده‌اند؛ در مدل تبدیلی، دو سر می‌توانند برای سایزهای متفاوت باشند.
برای انتخاب رابط مستقیم:
- سایز هر لوله را جداگانه ثبت کنید.
- مساوی یا تبدیلی بودن اتصال را تعیین کنید.
- نوع اتصال و روش نصب را بررسی کنید.
- فضای نصب و امکان اجرای صحیح ابزار را در نظر بگیرید.
اگر دو لوله هم‌اندازه‌اند، رابط مساوی را بررسی کنید. اگر سایز آن‌ها متفاوت است، باید مدل تبدیلی متناسب با هر دو لوله انتخاب شود. در هر دو حالت، تطبیق سایز به‌تنهایی کافی نیست و سازگاری فنی محصول باید تأیید شود.
تعیین سایز زانویی پنج‌لایه بر اساس لوله متصل‌شونده
زانویی برای تغییر جهت مسیر لوله استفاده می‌شود. در زانویی مساوی، سرهای لوله‌خور معمولاً برای یک سایز هستند؛ اما در مدل‌های خاص، نوع اتصال و اندازه‌های دو سر باید از مشخصات محصول بررسی شوند.
برای انتخاب سایز زانویی، این موارد را در نظر بگیرید:
- سایز لوله‌ای که به هر سر زانویی متصل می‌شود.
- زاویه تغییر مسیر موردنیاز.
- فضای در دسترس برای نصب.
- نیاز به اتصال پرسی، کوپلی یا نوع دیگری از اتصال.
- شعاع و هندسه مسیر و اثر آن بر اجرای لوله‌کشی.
برای مثال، اگر مسیر با لوله سایز ۱۶ اجرا شده باشد، ابتدا باید زانویی متناسب با همان سایز بررسی شود. اما اگر در محل تغییر مسیر، طراحی شبکه نیازمند تغییر قطر باشد، انتخاب زانویی یا اتصال تبدیلی باید براساس نقشه و محاسبات انجام شود.
انتخاب سایز سه‌راهی مساوی و تبدیلی
سه‌راهی برای ایجاد انشعاب از یک مسیر استفاده می‌شود. در سه‌راهی مساوی، هر سه سر اتصال برای یک سایز مشخص در نظر گرفته شده‌اند. در سه‌راهی تبدیلی، سایز یکی از سرها با دو سر دیگر متفاوت است یا ترکیب اندازه‌ها مطابق طراحی محصول تغییر می‌کند.
| نوع سه‌راهی | ویژگی اندازه‌ها | زمان بررسی |
|---|---|---|
| سه‌راهی مساوی | سه سر هم‌اندازه | زمانی که مسیر اصلی و انشعاب از یک سایز هستند |
| سه‌راهی تبدیلی | حداقل یک سر با سایز متفاوت | زمانی که انشعاب و مسیر اصلی اندازه‌های متفاوت دارند |
| سه‌راهی با خروجی رزوه‌ای | یک یا چند سر با اتصال رزوه‌ای | زمانی که انشعاب باید به تجهیز رزوه‌دار وصل شود |
پیش از انتخاب سه‌راهی، مشخص کنید کدام سر به مسیر اصلی و کدام سر به انشعاب مربوط است. در سه‌راهی تبدیلی، ترتیب اندازه‌ها اهمیت دارد؛ بنابراین، تصویر محصول یا عنوان کلی آن را به‌تنهایی معیار انتخاب قرار ندهید.
همچنین، سایز انشعاب نباید فقط بر اساس سایز لوله موجود تعیین شود. تعداد مصرف‌کننده‌ها، دبی موردنیاز، طول مسیر و افت فشار نیز در طراحی قطر مناسب نقش دارند.
تعیین اندازه اتصال روپیچ و توپیچ برای تجهیزات تأسیساتی
اتصالات روپیچ و توپیچ برای ایجاد اتصال رزوه‌ای میان لوله و تجهیزات یا قطعات دیگر به کار می‌روند. در اتصال روپیچ، رزوه خارجی وجود دارد؛ در اتصال توپیچ، رزوه داخلی قرار گرفته است. در انتخاب هر دو نوع، باید هم سایز لوله و هم مشخصات رزوه قطعه مقابل بررسی شود.
انتخاب صحیح:
- سایز لوله پنج‌لایه را تعیین کنید.
- مشخص کنید قطعه مقابل رزوه داخلی دارد یا خارجی.
- اندازه اسمی و نوع رزوه را از مشخصات تجهیز استخراج کنید.
- نوع آب‌بندی موردنیاز را بررسی کنید.
- ترکیب سایز لوله و رزوه را با مشخصات اتصال تطبیق دهید.
برای نمونه، ممکن است در یک اتصال روپیچ پرسی، سایز لوله ۲۰ میلی‌متر و رزوه ۳/۴ اینچ باشد. این دو اندازه به دو بخش متفاوت اشاره می‌کنند؛ بنابراین، انتخاب آن باید بر اساس سایز لوله و مشخصات رزوه قطعه مقابل انجام شود.
آیا سایز اتصالات لوله پنج‌لایه بر اساس کاربرد سیستم انتخاب می‌شود؟
بله. انتخاب سایز اتصال فقط به اندازه لوله وابسته نیست؛ شرایط کاری و طراحی سیستم نیز اهمیت دارند. بااین‌حال، نوع کاربرد به‌تنهایی سایز دقیق اتصال را تعیین نمی‌کند. برای انتخاب نهایی باید دبی، افت فشار، طول مسیر، فشار و دمای کاری و الزامات طراحی بررسی شوند.
نکات انتخاب سایز در لوله‌کشی آب سرد و گرم
در سیستم آب سرد و گرم، اندازه اتصال باید با لوله، دبی موردنیاز و شرایط کاری شبکه متناسب باشد. انتخاب سایز کوچک‌تر از نیاز طراحی ممکن است افت فشار نامطلوب ایجاد کند؛ انتخاب سایز بزرگ‌تر نیز بدون ضرورت، الزاماً عملکرد بهتری فراهم نمی‌کند.
در بررسی سایز اتصال آب سرد و گرم، موارد زیر اهمیت دارند:
- دبی موردنیاز هر مصرف‌کننده و مجموع مصرف‌کننده‌های مسیر.
- طول لوله و افت فشار مسیر.
- فشار قابل‌دسترس در نقطه مصرف.
- فشار و دمای کاری مجاز لوله و اتصال.
- نوع اتصال به شیرآلات، کلکتور یا تجهیزات دیگر.
- الزامات طراحی و مقررات فنی مرتبط با پروژه.
به‌عنوان مثال، اتصال لوله پنج‌لایه به شیرآلات علاوه بر سایز لوله به اندازه و نوع رزوه شیر نیز وابسته است. در این حالت، انتخاب صرفاً بر اساس قطر لوله، اطلاعات کافی برای سفارش اتصال فراهم نمی‌کند.
انتخاب سایز اتصال در سیستم گرمایش از کف
در گرمایش از کف، سایز اتصال باید با لوله مدار، کلکتور و طراحی هیدرولیکی سیستم هماهنگ باشد. برای انتخاب سایز اتصال مدارها، نمی‌توان فقط به متداول بودن یک اندازه تکیه کرد؛ زیرا طول مدار، دبی طراحی، افت فشار و مشخصات کلکتور نیز مؤثرند.
پیش از انتخاب اتصال در گرمایش از کف، موارد زیر را بررسی کنید:
- سایز و مشخصات فنی لوله مدار.
- نوع و اندازه اتصال ورودی کلکتور.
- تعداد مدارها و دبی طراحی هر مدار.
- نوع اتصال توصیه‌شده برای لوله و کلکتور.
- فشار و دمای کاری سیستم.
- دستورالعمل نصب و آب‌بندی سازنده.
اتصال انتخاب‌شده باید با لوله و کلکتور مورد استفاده سازگار باشد. اگر مشخصات رزوه یا نوع اتصال کلکتور معلوم نیست، باید آن را از روی نقشه یا اطلاعات فنی محصول بررسی کرد؛ نه اینکه صرفاً بر اساس اندازه ظاهری انتخاب شود.
چرا سایز اتصال به‌تنهایی برای تعیین ظرفیت جریان کافی نیست؟
سایز اسمی، اطلاعات مهمی درباره ابعاد اتصال ارائه می‌دهد، اما ظرفیت جریان آب را به‌تنهایی مشخص نمی‌کند. ظرفیت جریان و افت فشار به قطر داخلی واقعی، هندسه اتصال، طول مسیر، دبی، زبری سطوح و شرایط کاری وابسته‌اند.
دو اتصال با سایز اسمی مشابه ممکن است به دلیل تفاوت در ساختار داخلی یا طراحی، رفتار هیدرولیکی یکسانی نداشته باشند. بنابراین، در طراحی شبکه باید علاوه بر سایز اسمی، اطلاعات فنی محصول و محاسبات مربوط به جریان بررسی شوند.
قاعده کاربردی: سایز لوله و اتصال را از روی مشخصات محصول انتخاب کنید؛ اما کفایت آن برای جریان موردنیاز را با محاسبات طراحی و اطلاعات فنی سیستم بسنجید.
هنگام خرید اتصالات پنج‌لایه، چه مواردی را از نظر سایز بررسی کنیم؟
هنگام خرید، سایز درج‌شده روی محصول باید با لوله و قطعه مقابل تطبیق داشته باشد. همچنین، نوع اتصال، اندازه رزوه، سازگاری با ابزار نصب و محدوده فشار و دمای کاری باید بررسی شوند. این کنترل‌ها احتمال سفارش اشتباه و نیاز به تعویض قطعه را کاهش می‌دهند.
بررسی سایز روی بسته‌بندی یا مشخصات محصول
پیش از ثبت سفارش، سایز را از روی بسته‌بندی، برچسب، کاتالوگ یا صفحه مشخصات فنی محصول بررسی کنید. در صورت وجود چند گزینه برای یک محصول، به انتخاب نهایی توجه کنید؛ زیرا نام کلی محصول ممکن است چند سایز را پوشش دهد.
در این مرحله:
- عنوان کامل محصول و نوع اتصال را بخوانید.
- سایز انتخابی را با سایز لوله تطبیق دهید.
- در اتصال رزوه‌ای، اندازه رزوه را جداگانه بررسی کنید.
- در اتصال تبدیلی، اندازه هر دو سر را کنترل کنید.
- در صورت نیاز، کد محصول و مشخصات فنی آن را ثبت کنید.
بهتر است سایزهای موردنیاز پروژه در فهرست خرید به‌صورت دقیق نوشته شوند؛ برای مثال، به‌جای درج عبارت کلی «رابط پرسی»، نوع رابط و سایز موردنیاز مشخص شود.
تطبیق نوع اتصال با لوله و سیستم نصب
برابر بودن سایز لوله و اتصال، سازگاری کامل را تضمین نمی‌کند. نوع اتصال باید با ساختار لوله و روش اجرای انتخاب‌شده مطابقت داشته باشد.
برای نمونه، در سیستم پرسی باید نوع اتصال و ابزار پرس مناسب بررسی شوند. شکل فک پرس، پروفیل مورد تأیید سازنده و دستورالعمل نصب اهمیت دارند. استفاده از ابزار نامتناسب یا اجرای اتصال برخلاف دستورالعمل می‌تواند کیفیت اتصال را تحت تأثیر قرار دهد.
پیش از سفارش، این پرسش‌ها را پاسخ دهید:
- آیا اتصال برای نوع لوله مورد استفاده طراحی شده است؟
- آیا روش نصب اتصال با ابزار موجود سازگار است؟
- آیا قطعه به اتصال پرسی، کوپلی یا رزوه‌ای نیاز دارد؟
- آیا فشار و دمای کاری محصول با شرایط سیستم هم‌خوان است؟
- آیا دستورالعمل نصب و الزامات آب‌بندی مشخص هستند؟
بررسی سایز رزوه و ابعاد ورودی و خروجی
در اتصالات رزوه‌ای و تبدیلی، تمام سرهای اتصال باید جداگانه بررسی شوند. این کار به‌ویژه زمانی مهم است که یک سر برای لوله پنج‌لایه و سر دیگر برای تجهیز رزوه‌دار طراحی شده باشد.
برای مثال، در یک اتصال با مشخصات ۲۰×۳/۴ اینچ، ابتدا باید تأیید شود که بخش لوله‌خور برای لوله سایز ۲۰ مناسب است و رزوه نیز با قطعه مقابل مطابقت دارد. اگر قطعه مقابل از نوع رزوه دیگری باشد، برابر بودن اندازه اسمی ممکن است برای ایجاد اتصال صحیح کافی نباشد.
اگر نوع رزوه یا ترتیب اندازه‌ها مشخص نیست، از نقشه ابعادی یا اطلاعات فنی سازنده کمک بگیرید. در صورت نیاز، مشخصات قطعه مقابل را نیز در اختیار تأمین‌کننده قرار دهید تا مدل مناسب تعیین شود.
استفاده از جدول سایزهای سازنده پیش از ثبت سفارش
جدول سایز سازنده یکی از مراجع اصلی برای بررسی ترکیب‌های قابل سفارش است. این جدول می‌تواند مشخص کند که هر مدل در چه سایزهایی عرضه شده و اندازه هر سر اتصال چیست.
پیش از خرید:
- نام و مدل دقیق اتصال را انتخاب کنید.
- جدول سایز همان مدل را بررسی کنید.
- ترکیب سایز لوله و رزوه یا ورودی و خروجی را ثبت کنید.
- سازگاری با لوله و روش نصب را کنترل کنید.
- کد محصول و گزینه نهایی را با فهرست خرید تطبیق دهید.
در صفحات محصولات راوند پلیمر نیز می‌توان نمونه‌هایی از سایزهای لوله و اتصالات را بررسی کرد. برای مثال، صفحه رابط مساوی پرسی مسترپایپ سایزهای ۱۶، ۲۰، ۲۵ و ۳۲ را نمایش می‌دهد و صفحه رابط روپیچ پرسی، ترکیب‌های مختلف سایز لوله و رزوه را فهرست کرده است. این اطلاعات نمونه‌ای از نحوه بررسی سایز محصول هستند و برای هر سفارش باید گزینه و مشخصات همان مدل کنترل شوند.
اشتباهات رایج در انتخاب سایز اتصالات لوله پنج‌لایه
بخش زیادی از خطاهای خرید زمانی رخ می‌دهد که سایز لوله، اندازه رزوه و نوع اتصال با یکدیگر اشتباه گرفته شوند یا انتخاب فقط بر اساس ظاهر انجام شود. با بررسی مشخصات فنی هر دو سر اتصال و تطبیق آن با لوله و تجهیز مقابل می‌توان از بسیاری از این خطاها جلوگیری کرد.
اشتباه گرفتن سایز لوله با سایز رزوه
یکی از خطاهای رایج، یکسان فرض کردن اندازه میلی‌متری لوله و اندازه اینچی رزوه است. برای مثال، در یک اتصال ۲۰×۳/۴ اینچ، عدد ۲۰ معمولاً به سایز لوله و ۳/۴ اینچ به اندازه اسمی رزوه اشاره دارد.
برای جلوگیری از این اشتباه، اندازه لوله و رزوه را در فهرست خرید جداگانه ثبت کنید. اگر اتصال فقط برای لوله‌کشی مستقیم استفاده می‌شود، ممکن است اندازه رزوه مطرح نباشد؛ اما در اتصال به شیرآلات یا تجهیزات رزوه‌دار، این مشخصه باید به‌طور دقیق بررسی شود.
انتخاب اتصال فقط بر اساس ظاهر یا شباهت ابعادی
ممکن است دو اتصال از نظر ظاهری مشابه باشند، اما برای روش‌های نصب یا سیستم‌های متفاوت طراحی شده باشند. به همین دلیل، ظاهر، وزن یا اندازه تقریبی نباید جایگزین مشخصات فنی شود.
برای انتخاب مطمئن‌تر، نام مدل، سایز، نوع اتصال، سازگاری با لوله و دستورالعمل نصب را بررسی کنید. اگر اطلاعات کافی در دسترس نیست، پیش از خرید از تأمین‌کننده یا سازنده استعلام بگیرید.
بی‌توجهی به سایز ورودی و خروجی در اتصال تبدیلی
در اتصال تبدیلی، دو سر اتصال ممکن است اندازه‌های متفاوتی داشته باشند. اگر تنها یکی از اندازه‌ها بررسی شود، احتمال دارد قطعه انتخاب‌شده با یکی از لوله‌ها سازگار نباشد.
برای جلوگیری از این خطا، سایز هر سر را جداگانه مشخص کنید و آن را با لوله مربوط به همان سر تطبیق دهید. در سه‌راهی تبدیلی نیز باید اندازه مسیر اصلی و انشعاب به‌صورت مجزا بررسی شود.
خرید اتصال بدون بررسی سازگاری با لوله و روش نصب
اتصالی که از نظر سایز اسمی درست است، لزوماً برای هر لوله یا ابزار نصب مناسب نیست. سازگاری سیستم اتصال، پروفیل پرس در مدل‌های پرسی، نوع رزوه و الزامات آب‌بندی باید بررسی شوند.
به‌ویژه در اتصالات پرسی، از ابزار و فک توصیه‌شده برای همان سیستم استفاده کنید و دستورالعمل سازنده را مبنا قرار دهید. در اتصالات رزوه‌ای نیز نوع رزوه و روش آب‌بندی را پیش از نصب مشخص کنید.
سؤالات متداول درباره سایز اتصالات لوله پنج‌لایه
سایز مناسب اتصالات لوله پنج‌لایه چگونه تعیین می‌شود و هنگام انتخاب آن باید به قطر لوله، اندازه رزوه و مشخصات فنی اتصال چه نکاتی را در نظر گرفت؟
سایزهای رایج اتصالات لوله پنج‌لایه کدام‌اند؟
سایزهای ۱۶، ۲۰، ۲۵ و ۳۲ میلی‌متر از اندازه‌های رایج در بسیاری از سیستم‌های لوله‌کشی پنج‌لایه هستند. بااین‌حال، سایزهای موجود به نوع اتصال و مدل محصول بستگی دارند. برای انتخاب دقیق، جدول سایز همان محصول را بررسی کنید.
آیا اتصال ۱۶ میلی‌متری به هر لوله پنج‌لایه ۱۶ متصل می‌شود؟
خیر، صرفاً برابر بودن سایز اسمی کافی نیست. باید نوع اتصال، سازگاری آن با ساختار لوله، روش نصب و دستورالعمل سازنده نیز بررسی شوند. در اتصالات پرسی، سازگاری ابزار و پروفیل پرس نیز اهمیت دارد.
سایز ۱/۲ اینچ در اتصال پنج‌لایه به چه چیزی اشاره دارد؟
در اتصالات رزوه‌ای، ۱/۲ اینچ معمولاً اندازه اسمی رزوه است، نه سایز لوله پنج‌لایه. برای انتخاب اتصال باید اندازه رزوه و نوع آن با قطعه مقابل تطبیق داده شود. قطر خارجی واقعی رزوه الزاماً برابر با تبدیل مستقیم ۱/۲ اینچ به میلی‌متر نیست.
چگونه سایز مناسب سه‌راهی پنج‌لایه را انتخاب کنیم؟
ابتدا سایز لوله مسیر اصلی و انشعاب را مشخص کنید. اگر هر سه سر برای یک سایز هستند، سه‌راهی مساوی را بررسی کنید؛ اگر یکی از مسیرها سایز متفاوتی دارد، سه‌راهی تبدیلی مناسب را از روی جدول مشخصات انتخاب کنید. دبی موردنیاز و طراحی شبکه نیز باید در تعیین سایز انشعاب در نظر گرفته شوند.
برای اتصال لوله پنج‌لایه به شیرآلات، چه اندازه‌ای باید بررسی شود؟
هم سایز لوله پنج‌لایه و هم اندازه و نوع رزوه شیر باید بررسی شوند. اتصال انتخاب‌شده باید با هر دو بخش سازگار باشد. در صورت نامشخص بودن نوع رزوه یا روش آب‌بندی، مشخصات فنی شیر و اتصال را پیش از خرید کنترل کنید.
آیا می‌توان اتصال دو برند مختلف را با هم استفاده کرد؟
نمی‌توان سازگاری را صرفاً از روی برابر بودن سایز یا برند متفاوت نتیجه گرفت. نوع لوله، طراحی اتصال، روش نصب، مشخصات رزوه و دستورالعمل سازنده باید بررسی شوند. استفاده از ترکیب‌های تأییدنشده ممکن است بر کیفیت و ایمنی اتصال اثر بگذارد؛ بنابراین، پیش از ترکیب محصولات، سازگاری فنی آن‌ها را از مستندات سازنده یا واحد فنی تأیید کنید.
جمع‌بندی: روش مطمئن انتخاب سایز اتصالات لوله پنج‌لایه
برای انتخاب سایز مناسب اتصال لوله پنج‌لایه، ابتدا سایز اسمی لوله را تعیین کنید. سپس نوع اتصال را مشخص کرده و اندازه تمام سرهای آن، از جمله رزوه در مدل‌های رزوه‌ای، را بررسی کنید. در مرحله بعد، سازگاری اتصال با لوله، ابزار نصب و شرایط کاری سیستم را کنترل کنید. در نهایت، انتخاب خود را با جدول سایز و مشخصات فنی سازنده تطبیق دهید.
مهم‌ترین نکته این است که سایز لوله، اندازه رزوه و ظرفیت جریان سه مفهوم متفاوت‌اند. انتخاب اتصال لوله پنج‌لایه مناسب باید بر پایه تطبیق ابعادی و سازگاری فنی انجام شود؛ درحالی‌که کفایت قطر برای دبی موردنیاز به طراحی و محاسبات شبکه وابسته است.
No comment
