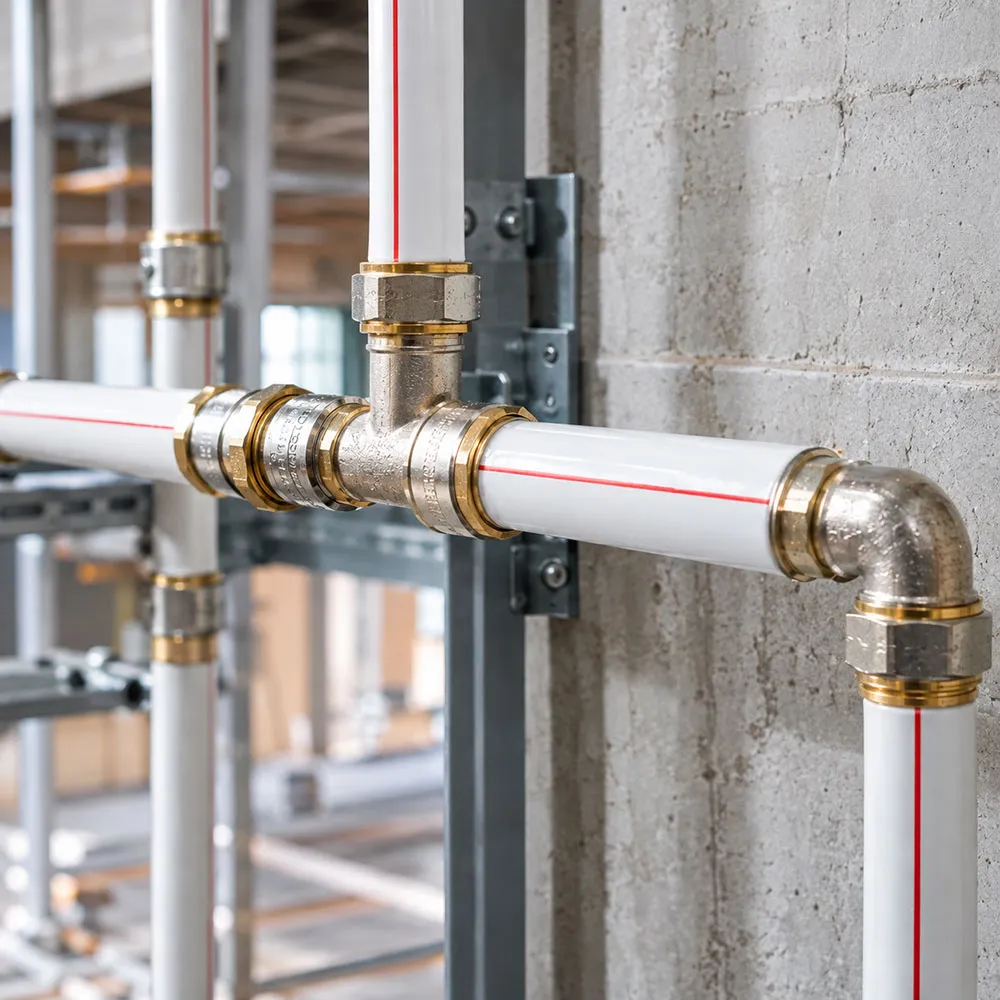

انتخاب اتصالات پنج‌لایه زمانی درست انجام می‌شود که نوع اتصال، سایز، شرایط کاری و روش نصب آن با نیاز واقعی پروژه هماهنگ باشد. برای انتخاب اتصال مناسب، ابتدا کاربرد شبکه و مشخصات لوله را تعیین کنید؛ سپس فشار و دمای کاری، فضای نصب، سازگاری اجزا، ابزار اجرایی و الزامات تعمیر و نگهداری را بررسی کنید. انتخاب صرفاً بر اساس قیمت یا ظاهر اتصال، اطلاعات کافی برای تصمیم‌گیری فنی فراهم نمی‌کند.
اتصالات پنج‌لایه برای ایجاد انشعاب، تغییر مسیر، اتصال لوله‌ها به یکدیگر یا ارتباط شبکه لوله‌کشی با تجهیزات و اجزای دیگر به کار می‌روند. بااین‌حال، هر اتصال برای هر موقعیتی مناسب نیست. شرایط یک واحد مسکونی، یک ساختمان بلندمرتبه، یک مجموعه تجاری و یک تأسیسات صنعتی می‌تواند از نظر بار مصرف، فشار، دسترسی، شیوه اجرا و الزامات بهره‌برداری متفاوت باشد.
در این راهنما، به‌جای تمرکز صرف بر معرفی انواع اتصال، بررسی می‌کنیم چگونه بر اساس شرایط پروژه، انتخابی مستند و قابل دفاع انجام دهید.
چرا انتخاب اتصال پنج‌لایه باید بر اساس نوع پروژه انجام شود؟
نوع پروژه بر نیازهای شبکه، شرایط نصب، میزان مصرف، دسترسی برای تعمیرات و نحوه کنترل کیفیت اجرا اثر می‌گذارد؛ بنابراین انتخاب اتصالات پنج‌لایه باید بخشی از طراحی تأسیسات باشد، نه تصمیمی جداگانه هنگام خرید.
برای مثال، در یک واحد مسکونی ممکن است سهولت اجرا و دسترسی به اتصالات اهمیت زیادی داشته باشد؛ در یک ساختمان بلندمرتبه، بررسی شرایط فشار و تقسیم‌بندی شبکه اهمیت بیشتری پیدا می‌کند. در پروژه بازسازی نیز محدودیت فضا و سازگاری با لوله‌کشی موجود می‌تواند بر تصمیم نهایی اثر بگذارد.
تفاوت نیازهای تأسیساتی در پروژه‌های مسکونی، تجاری و صنعتی
در پروژه‌های مختلف، معیارهای انتخاب اتصال یکسان نیستند. جدول زیر چارچوب اولیه تصمیم‌گیری را نشان می‌دهد.
| نوع پروژه | موضوعات مهم در انتخاب اتصال | بررسی‌های ضروری |
|---|---|---|
| ساختمان مسکونی | تعداد انشعاب‌ها، فضای نصب، دسترسی برای سرویس | نقشه لوله‌کشی، سایز لوله، فشار و دمای کاری |
| ساختمان تجاری و اداری | تغییرات احتمالی در بهره‌برداری، دسترسی و تعمیرات | مشخصات تجهیزات، ساعات و شرایط بهره‌برداری |
| ساختمان بلندمرتبه | شرایط فشار در بخش‌های مختلف شبکه و نحوه توزیع آب | محاسبات طراح تأسیسات، فشار مجاز اجزا و تقسیم‌بندی شبکه |
| پروژه بازسازی | محدودیت فضا، وضعیت لوله‌های موجود و امکان دسترسی | شناسایی لوله، اندازه‌گیری دقیق و بررسی سازگاری |
| پروژه صنعتی یا تأسیسات ویژه | شرایط فرایندی، نوع سیال و الزامات اختصاصی | تأیید سازنده، مشخصات طراحی و الزامات فنی پروژه |
این جدول نسخه واحدی برای انتخاب اتصال ارائه نمی‌کند؛ بلکه مشخص می‌کند چه اطلاعاتی باید پیش از سفارش جمع‌آوری شود. انتخاب نهایی باید با نقشه، محاسبات و مستندات فنی پروژه تطبیق داشته باشد.
نقش نقشه تأسیسات و مشخصات فنی در انتخاب اتصال
نقشه تأسیسات مشخص می‌کند لوله‌ها از کجا عبور می‌کنند، در کدام نقاط تغییر مسیر دارند، انشعاب‌ها کجا قرار می‌گیرند و شبکه چگونه به تجهیزات متصل می‌شود. این اطلاعات برای تعیین نوع و تعداد اتصالات ضروری است.
پیش از سفارش، موارد زیر را بررسی کنید:
- مسیرهای اصلی و فرعی لوله‌کشی
- قطر لوله‌ها و محل تغییر قطر
- محل انشعاب‌گیری و تغییر جهت
- نقاط اتصال به شیرآلات و تجهیزات
- فشار و دمای طراحی
- فضای لازم برای نصب و استفاده از ابزار
- امکان دسترسی برای بازرسی یا تعمیر
- الزامات سازنده درباره نصب و مهار لوله
نکته: قطر اسمی یکسان به‌تنهایی سازگاری دو قطعه را تضمین نمی‌کند. نوع سیستم اتصال، ابعاد واقعی، مشخصات فنی و تأییدیه سازگاری باید بررسی شوند.

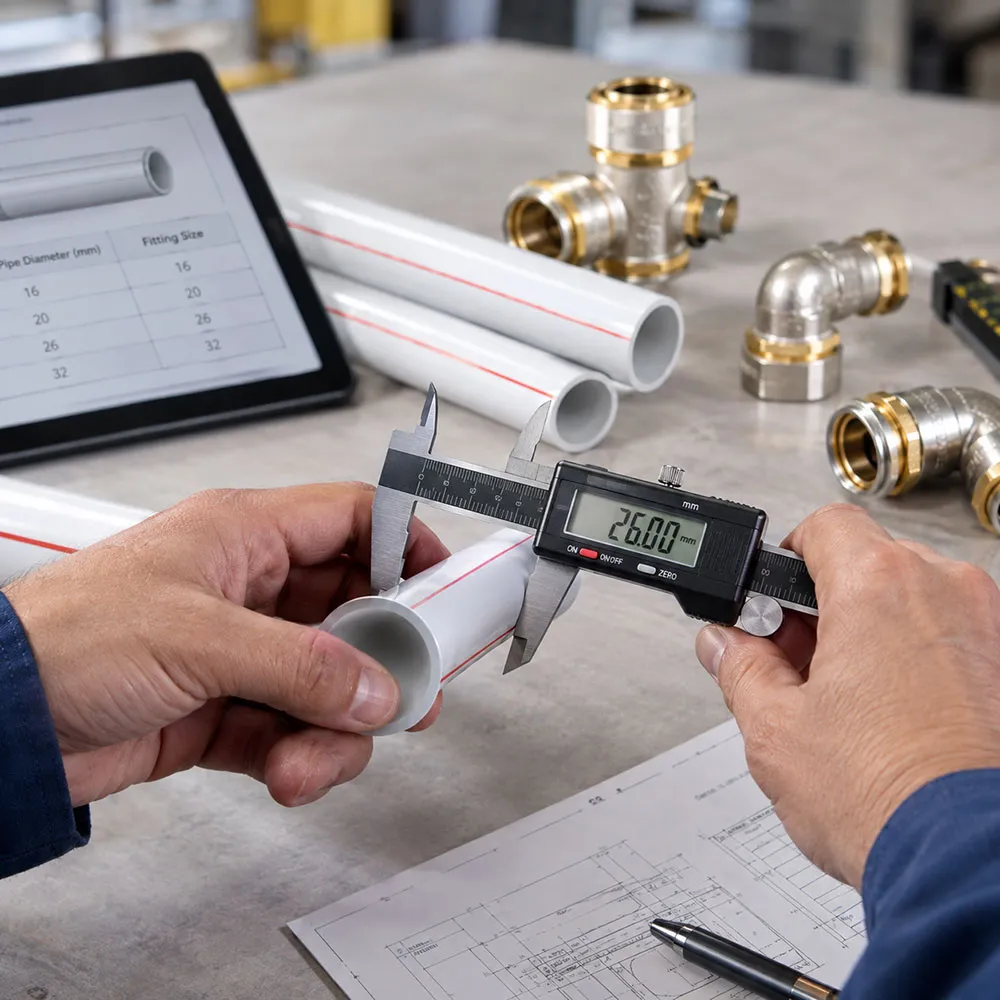

چرا قیمت اتصال به‌تنهایی معیار مناسبی برای انتخاب نیست؟
قیمت خرید فقط یکی از اجزای هزینه پروژه است. هزینه نهایی می‌تواند تحت تأثیر ابزار موردنیاز، زمان نصب، تعداد قطعات، میزان پرت، دسترسی محل اجرا و نیازهای تعمیراتی قرار بگیرد.
برای مقایسه اقتصادی دو گزینه، بهتر است هزینه‌ها را در یک بازه مشترک بررسی کنید:
- هزینه خرید اتصال و قطعات مکمل
- هزینه ابزار و تجهیزات موردنیاز
- زمان اجرای هر اتصال
- هزینه کنترل کیفیت و آزمون‌های لازم
- هزینه احتمالی دسترسی و تعمیرات در آینده
گزینه ارزان‌تر الزاماً اقتصادی‌تر نیست؛ همان‌طور که گزینه گران‌تر نیز بدون بررسی مشخصات و نیاز پروژه، الزاماً انتخاب بهتری محسوب نمی‌شود.
برای هر نوع پروژه ساختمانی چه اتصالات پنج‌لایه‌ای مناسب است؟
اتصال مناسب برای هر پروژه، اتصالی است که با کاربرد شبکه، لوله مورد استفاده، شرایط کاری و روش اجرای مجاز سازگار باشد. بنابراین نمی‌توان فقط با دانستن اینکه پروژه مسکونی، تجاری یا صنعتی است، مدل یا سایز مشخصی را تجویز کرد.
انتخاب اتصالات برای ساختمان‌های مسکونی
در ساختمان‌های مسکونی، شبکه ممکن است آب سرد و گرم مصرفی، مدارهای گرمایشی یا سیستم گرمایش از کف را شامل شود. نیاز هر بخش باید جداگانه بررسی شود؛ زیرا شرایط کاری و الزامات طراحی آن‌ها لزوماً یکسان نیست.
در انتخاب اتصالات برای این پروژه‌ها به موارد زیر توجه کنید:
- تعداد انشعاب‌ها: تعداد مصرف‌کننده‌ها و تجهیزات بر تعداد و آرایش اتصالات اثر می‌گذارد.
- فضای نصب: مسیرهای داخل کابینت، شفت‌ها و محل عبور از دیوار ممکن است محدودیت اجرایی ایجاد کنند.
- دسترسی: اتصالات و اجزایی که نیاز به بازرسی دارند باید مطابق طراحی در محل قابل دسترس قرار بگیرند.
- مشخصات کاری: فشار و دمای طراحی باید در محدوده مجاز همه اجزای شبکه باشد.
- هماهنگی با لوله: اتصال باید برای لوله و سیستم موردنظر تأیید شده باشد.
برای مثال، اگر مسیر لوله‌کشی در فضای بسیار محدود قرار دارد، فقط بررسی قیمت و قطر اتصال کافی نیست؛ فضای لازم برای نصب و امکان اجرای صحیح اتصال نیز باید پیش از انتخاب بررسی شود.
انتخاب اتصالات پنج‌لایه برای ساختمان‌های تجاری و اداری
در ساختمان‌های تجاری و اداری، تغییرات چیدمان، توسعه فضا یا تغییر کاربری بخش‌هایی از ساختمان ممکن است بر شبکه تأسیسات اثر بگذارد. این موضوع به‌ویژه در فضاهایی که تجهیزات متعدد دارند یا در طول زمان تغییر می‌کنند، اهمیت پیدا می‌کند.
در چنین پروژه‌هایی:
- نقشه فعلی و توسعه‌های پیش‌بینی‌شده را بررسی کنید.
- نقاط اتصال به تجهیزات را با مشخصات همان تجهیزات تطبیق دهید.
- برای اجزایی که نیازمند سرویس هستند، دسترسی مناسب در نظر بگیرید.
- روش نصب را با محدودیت فضای کار و برنامه اجرایی پروژه هماهنگ کنید.
- در صورت وجود الزامات خاص بهره‌برداری، تأیید طراح یا مسئول فنی را دریافت کنید.
قابلیت بازکردن اتصال نیز باید با دقت بررسی شود. برخی سیستم‌های اتصال برای بازکردن و استفاده مجدد طراحی نشده‌اند؛ بنابراین نباید بدون تأیید سازنده، امکان جداسازی یا استفاده مجدد را فرض کرد.
انتخاب اتصالات برای پروژه‌های بلندمرتبه
در ساختمان‌های بلندمرتبه، فشار در نقاط مختلف شبکه ممکن است متفاوت باشد. به همین دلیل، انتخاب اتصال نباید صرفاً بر اساس تعداد طبقات یا تجربه پروژه‌ای دیگر انجام شود.
معیارهای مهم عبارت‌اند از:
- فشار طراحی در محل نصب اتصال
- فشار و دمای مجاز اتصال و لوله
- نحوه تقسیم‌بندی شبکه و تجهیزات کنترل فشار
- مشخصات شیرها، کلکتورها و تجهیزات متصل
- دستورالعمل نصب و الزامات مهار لوله
- برنامه آزمون و کنترل کیفیت شبکه
قطعه‌ای که در یک بخش ساختمان مناسب است، لزوماً برای همه بخش‌های همان ساختمان مناسب نیست. انتخاب باید با شرایط واقعی همان بخش از شبکه تطبیق داده شود.
تعیین فشار طراحی و انتخاب اجزا باید بر پایه محاسبات و مقررات مرتبط با پروژه انجام شود؛ این مقاله جایگزین طراحی مهندسی تأسیسات نیست.
انتخاب اتصالات برای بازسازی و تعمیرات تأسیسات
در پروژه‌های بازسازی، گاهی بخشی از لوله‌کشی قدیمی باقی می‌ماند و بخش دیگری با سیستم جدید اجرا می‌شود. در این شرایط، مهم‌ترین موضوع فقط پیدا کردن اتصال هم‌اندازه نیست؛ ابتدا باید نوع و مشخصات هر دو بخش شناسایی شود.
چک‌لیست اولیه برای این موقعیت:
- جنس و نوع لوله موجود را مشخص کنید.
- قطر و ابعاد واقعی آن را اندازه بگیرید.
- نوع سیستم اتصال را شناسایی کنید.
- سازگاری اتصال واسط یا تبدیل را از مستندات سازنده بررسی کنید.
- فشار و دمای کاری هر دو بخش را در نظر بگیرید.
- وضعیت لوله موجود، خوردگی، آسیب و امکان مهار را ارزیابی کنید.
- از اتصال‌های ابتکاری یا ترکیب قطعات تأییدنشده خودداری کنید.
اگر مشخصات لوله موجود معلوم نیست، انتخاب اتصال صرفاً بر اساس اندازه ظاهری یا شباهت قطعات، روش مطمئنی نیست. در چنین شرایطی باید اطلاعات فنی بیشتری جمع‌آوری شود یا از متخصص تأسیسات کمک گرفته شود.
انتخاب اتصالات پنج‌لایه برای پروژه‌های صنعتی و تأسیسات ویژه
در پروژه‌های صنعتی، نوع سیال، دمای کاری، فشار، شرایط محیطی و الزامات فرایندی می‌توانند محدودیت‌های بیشتری ایجاد کنند. بنابراین استفاده از اتصال پنج‌لایه فقط زمانی قابل بررسی است که سیستم موردنظر برای آن کاربرد تأیید شده باشد.
پیش از انتخاب، این موارد را مشخص کنید:
- نوع سیال و سازگاری مواد با آن
- فشار و دمای طراحی و محدوده تغییرات آن‌ها
- شرایط محیطی و احتمال تماس با مواد شیمیایی
- الزامات ایمنی و استانداردهای پروژه
- مشخصات تجهیزات متصل
- مستندات فنی و تأییدیه سازنده برای کاربرد موردنظر
نباید فرض کرد هر اتصال پنج‌لایه برای هر سیال یا کاربرد صنعتی مناسب است. در کاربردهای ویژه، تأیید فنی سازنده و طراح پروژه ضروری است.
انتخاب اتصال پنج‌لایه بر اساس کاربرد سیستم لوله‌کشی
کاربرد سیستم تعیین می‌کند اتصال در چه شرایطی کار می‌کند و چه الزامات فنی باید بررسی شوند. بنابراین پیش از انتخاب اتصالات پنج‌لایه، مشخص کنید شبکه برای آب مصرفی، گرمایش، سرمایش یا کاربرد دیگری طراحی شده است.
اتصالات موردنیاز برای آب سرد و گرم مصرفی
در شبکه آب مصرفی، اتصالات برای انشعاب‌گیری، تغییر مسیر، اتصال به شیرها و تجهیزات و تغییر قطر مسیر به کار می‌روند. نوع و تعداد آن‌ها باید از روی نقشه و نیاز واقعی شبکه مشخص شود.
در این کاربرد، بررسی کنید:
- آیا اتصال برای کاربرد آب مصرفی تأیید شده است؟
- آیا فشار و دمای طراحی در محدوده مجاز آن قرار دارد؟
- آیا جنس و مشخصات قطعه با لوله سازگار است؟
- آیا روش نصب با دستورالعمل سازنده مطابقت دارد؟
- آیا اتصال و قطعات مکمل در محل موردنظر فضای کافی برای اجرا دارند؟
در شبکه آب گرم، دمای کاری اهمیت ویژه‌ای دارد. مقایسه محصولات باید بر اساس مشخصات فنی معتبر انجام شود، نه صرفاً بر اساس عنوان عمومی «اتصال پنج‌لایه».
اتصالات مناسب برای سیستم گرمایش از کف
در سیستم گرمایش از کف، آرایش مدارها، اتصال به کلکتور، فضای نصب و شرایط کاری مدار از عوامل مهم طراحی هستند. اتصال موردنیاز باید با لوله، کلکتور و تجهیزات مرتبط سازگار باشد.
پیش از انتخاب:
- مشخصات لوله مدارها را با اتصال موردنظر تطبیق دهید.
- نوع و ابعاد محل اتصال به کلکتور را بررسی کنید.
- فشار و دمای طراحی مدار را در نظر بگیرید.
- فضای لازم برای نصب و کنترل اتصال را پیش‌بینی کنید.
- دستورالعمل سازنده درباره نصب، آزمون و بهره‌برداری را رعایت کنید.
برای انتخاب اتصالات پنج‌لایه، نقشه مدارها و مشخصات کلکتور باید مبنا قرار بگیرند. استفاده از یک فهرست عمومی برای همه پروژه‌های گرمایش از کف ممکن است به سفارش نادرست منجر شود.
انتخاب اتصالات برای مدارهای گرمایشی و سرمایشی
در مدارهای گرمایشی و سرمایشی، شرایط دما، فشار و نحوه عملکرد سیستم باید بررسی شود. همچنین باید اطمینان حاصل کرد که تمام اجزای شبکه برای کاربرد موردنظر مناسب هستند.
معیارهای انتخاب عبارت‌اند از:
- محدوده فشار و دمای مجاز اتصال
- سازگاری با لوله و تجهیزات
- نوع سیال و الزامات مربوط به آن
- شرایط نصب و مهار مسیر
- الزامات عایق‌کاری و محافظت محیطی
- دسترسی لازم برای بازرسی و تعمیر
اگر مدار در معرض تغییرات دمایی قرار دارد، طراحی باید حرکت طولی لوله و نحوه مهار آن را نیز در نظر بگیرد. جزئیات اجرایی باید مطابق دستورالعمل سیستم انتخابی باشد.
بررسی الزامات اتصال در مسیرهای روکار و توکار
محل نصب بر دسترسی، محافظت و امکان تعمیر اثر می‌گذارد. در مسیر روکار معمولاً امکان مشاهده اتصال ساده‌تر است؛ اما مسیر توکار ممکن است دسترسی به تعمیرات را دشوار کند. این تفاوت به معنی مناسب‌بودن یا نامناسب‌بودن قطعی یک نوع اتصال نیست؛ مجازبودن روش نصب باید از مستندات سازنده و الزامات پروژه بررسی شود.
| موضوع | مسیر روکار | مسیر توکار |
|---|---|---|
| دسترسی بصری | معمولاً آسان‌تر | معمولاً محدودتر |
| امکان بازرسی | وابسته به چیدمان و پوشش‌ها | وابسته به طراحی و دسترسی پیش‌بینی‌شده |
| محافظت مکانیکی | باید با شرایط محیط هماهنگ شود | باید از آسیب هنگام نصب و بهره‌برداری جلوگیری شود |
| تعمیرات | ممکن است دسترسی مستقیم‌تری داشته باشد | ممکن است به بازکردن پوشش یا عملیات ساختمانی نیاز داشته باشد |
| ملاحظات اجرایی | مهار، ظاهر و محافظت مسیر | مجازبودن اتصال، محافظت و الزامات دسترسی |
قاعده عملی: پیش از پنهان‌کردن هر اتصال، مجازبودن محل نصب آن را در دستورالعمل سازنده و مقررات مربوط بررسی کنید. در صورت نیاز به دسترسی برای سرویس، محل و روش دسترسی باید در طراحی مشخص شود.
چگونه نوع اتصال را با شرایط اجرای پروژه هماهنگ کنیم؟
روش اتصال باید هم از نظر فنی با سیستم سازگار باشد و هم در شرایط واقعی کارگاه به‌درستی قابل اجرا باشد. انتخاب روش نصب بدون درنظرگرفتن فضای کار، ابزار، مهارت مجری و دستورالعمل سازنده می‌تواند احتمال خطای اجرایی را افزایش دهد.
انتخاب اتصال بر اساس فضای نصب و دسترسی به محل اجرا
در شفت‌ها، سقف‌های کاذب، فضاهای پشت کابینت و نقاط پرتراکم، امکان حرکت ابزار و دسترسی مجری ممکن است محدود باشد. این موضوع باید قبل از خرید بررسی شود.
برای ارزیابی فضای نصب، این پرسش‌ها را مطرح کنید:
- آیا ابزار موردنیاز به محل اتصال دسترسی دارد؟
- آیا فضای کافی برای اجرای کامل مراحل نصب وجود دارد؟
- آیا امکان بررسی صحیح اتصال پس از اجرا فراهم است؟
- آیا لوله و اتصال بدون اعمال نیروی نامناسب در موقعیت قرار می‌گیرند؟
- آیا فضای لازم برای مهار و حرکت موردنیاز لوله پیش‌بینی شده است؟
اگر پاسخ یکی از این پرسش‌ها منفی باشد، باید روش اجرا یا جزئیات مسیر بازبینی شود. نباید برای جبران کمبود فضا، مراحل نصب را برخلاف دستورالعمل سازنده تغییر داد.

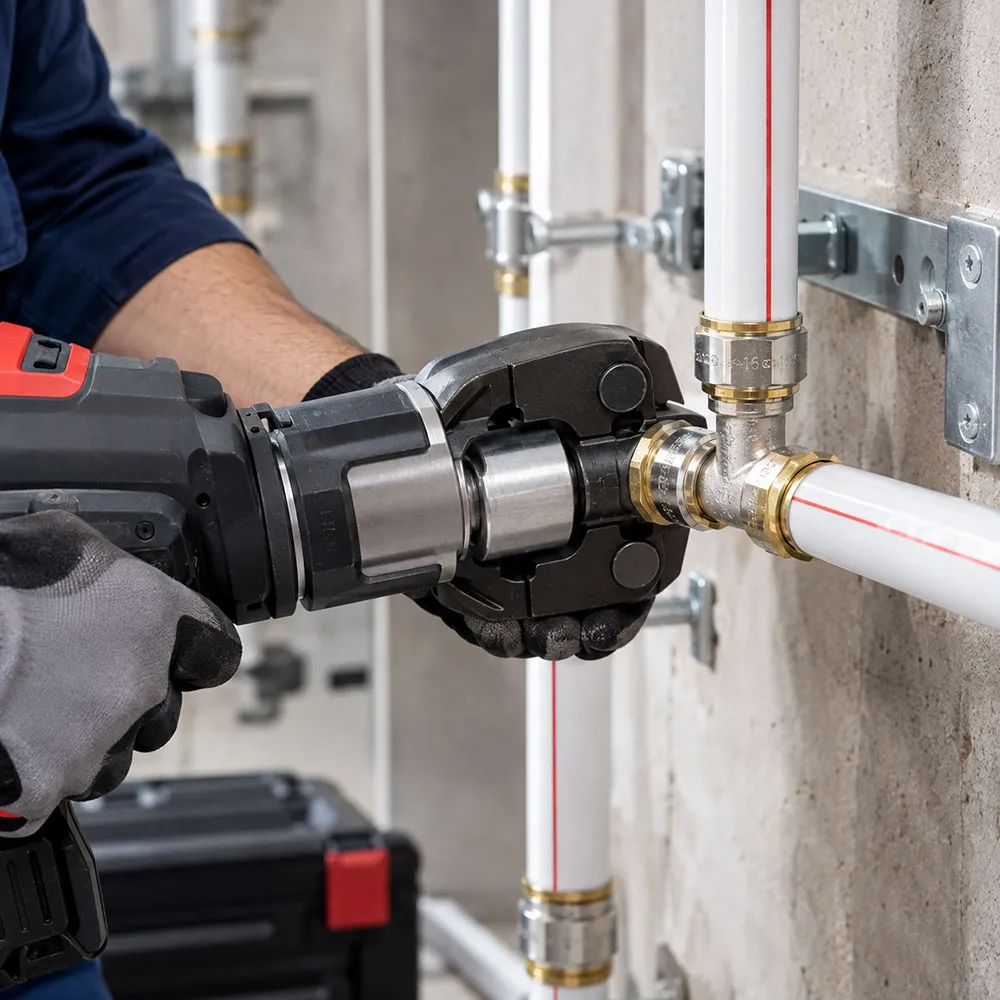

بررسی امکان استفاده از ابزار نصب و فضای کار
بعضی سیستم‌های اتصال به ابزار اختصاصی یا فک سازگار با مدل اتصال نیاز دارند. در این شرایط، موجودبودن ابزار مناسب و امکان استفاده صحیح از آن بخشی از فرایند انتخاب است.
پیش از سفارش، بررسی کنید:
- ابزار موردنیاز برای همان سیستم در دسترس است.
- فک یا متعلقات ابزار با اتصال موردنظر سازگار است.
- ابزار در وضعیت مناسب و مطابق الزامات سازنده قرار دارد.
- مجری با روش نصب همان سیستم آشناست.
- امکان اجرای کنترل کیفیت پس از نصب وجود دارد.
در اتصال‌های پرسی، استفاده از ابزار یا فک ناسازگار می‌تواند اجرای صحیح اتصال را مختل کند. جزئیات دقیق ابزار و روش پرس باید از دستورالعمل سازنده همان محصول گرفته شود.
توجه به قابلیت بازکردن اتصال در زمان تعمیرات
اگر بخشی از شبکه در آینده نیاز به تغییر یا سرویس دارد، باید از ابتدا به قابلیت دسترسی و روش جداسازی اجزا توجه شود.
بااین‌حال، قابل بازشدن‌بودن اتصال را نباید بدون بررسی مشخصات محصول فرض کرد. برخی اتصالات برای نصب دائمی طراحی شده‌اند و بازکردن آن‌ها ممکن است به تعویض قطعه یا اجرای مجدد اتصال نیاز داشته باشد.
برای تصمیم‌گیری، این موارد را بررسی کنید:
- آیا اتصال برای بازکردن و نصب مجدد طراحی شده است؟
- آیا سازنده استفاده مجدد از قطعه را مجاز می‌داند؟
- آیا محل اتصال پس از نصب قابل دسترس خواهد بود؟
- آیا تعمیرات احتمالی به تخلیه یا توقف بخشی از شبکه نیاز دارد؟
- آیا قطعات جایگزین در زمان تعمیر قابل تأمین هستند؟
این بررسی کمک می‌کند هزینه و پیچیدگی نگهداری در مرحله طراحی نادیده گرفته نشود.
بررسی سازگاری اتصال با لوله و تجهیزات موجود
سازگاری یکی از مهم‌ترین شروط انتخاب است. اتصال باید با نوع و ابعاد لوله و همچنین تجهیزات متصل به آن هماهنگ باشد.
پیش از تأیید سفارش، موارد زیر را تطبیق دهید:
- سازنده و سیستم لوله
- قطر و مشخصات ابعادی لوله
- نوع اتصال و شیوه نصب
- محدوده فشار و دمای مجاز
- نوع رزوه یا رابط، در صورت وجود
- ابزار و متعلقات لازم
- تأییدیه‌ها و محدودیت‌های کاربرد
حتی اگر دو قطعه از نظر ظاهری شبیه باشند، این شباهت به‌تنهایی سازگاری آن‌ها را اثبات نمی‌کند. در صورت ابهام، باید به مدارک فنی معتبر رجوع شود.
پیش از خرید اتصالات پنج‌لایه چه مشخصاتی را بررسی کنیم؟
پیش از خرید، نوع اتصال، سایز، فشار و دمای کاری، سازگاری با لوله، روش نصب و مدارک فنی محصول را بررسی کنید. این اطلاعات باید با نقشه و شرایط طراحی پروژه مطابقت داشته باشند.
قطر و نوع اتصال موردنیاز
نوع اتصال باید بر اساس عملکرد موردنیاز در شبکه تعیین شود؛ برای مثال، اتصال مستقیم دو لوله، تغییر مسیر، ایجاد انشعاب یا ارتباط با یک تجهیز ممکن است به قطعات متفاوتی نیاز داشته باشد.
در زمان تهیه فهرست مصالح، برای هر مورد ثبت کنید:
- محل استفاده در نقشه
- قطر لوله در دو طرف اتصال
- عملکرد موردنیاز اتصال
- نوع رابط یا انتهای اتصال
- تعداد موردنیاز
- کد محصول یا شناسه فنی، در صورت مشخص‌بودن
برای جلوگیری از خطا، نام عمومی قطعه به‌تنهایی کافی نیست؛ مشخصات و کد محصول باید با نقشه و کاتالوگ تطبیق داده شوند.
فشار و دمای کاری مجاز
اتصال باید برای فشار و دمای طراحی شبکه مناسب باشد. محدوده مجاز ممکن است به مدل محصول، مواد سازنده و شرایط بهره‌برداری وابسته باشد.
هنگام بررسی مشخصات فنی:
- فشار طراحی سیستم را مشخص کنید.
- دمای کاری عادی و شرایط احتمالی دمایی را در نظر بگیرید.
- محدوده مجاز اتصال را از مستندات معتبر سازنده بررسی کنید.
- مشخصات اتصال را با لوله و سایر اجزای شبکه تطبیق دهید.
- مطمئن شوید الزامات پروژه با محدودیت‌های محصول تعارض ندارند.
نباید یک عدد فشار یا دمای عمومی را به همه اتصالات پنج‌لایه نسبت داد. برای تصمیم‌گیری باید مشخصات همان محصول و شرایط واقعی طراحی بررسی شوند.
سازگاری با لوله و ابزار نصب
اتصال و لوله باید برای استفاده در یک سیستم سازگار باشند. در سیستم‌های دارای ابزار اختصاصی، نوع ابزار و متعلقات نیز باید مطابق دستورالعمل سازنده انتخاب شود.
چک‌لیست بررسی سازگاری:
-
نوع و مدل لوله مشخص است.
-
سایز و مشخصات ابعادی تطبیق داده شده است.
-
اتصال برای همان سیستم تأیید شده است.
-
ابزار و فک موردنیاز شناسایی شده‌اند.
-
روش نصب و کنترل کیفیت مستند است.
-
شرایط کاربرد با مشخصات فنی محصول سازگار است.
جنس بدنه، کیفیت ساخت و مدارک فنی
بررسی کیفیت اتصال باید بر اساس اطلاعات قابل ارزیابی انجام شود، نه صرفاً ظاهر یا ادعاهای تبلیغاتی. جنس بدنه، کیفیت ساخت، مشخصات مواد، کنترل کیفیت تولید و مدارک فنی می‌توانند در ارزیابی محصول نقش داشته باشند.
از تأمین‌کننده یا سازنده، در صورت مرتبط‌بودن با محصول، این مدارک را درخواست کنید:
- کاتالوگ فنی و مشخصات محصول
- دستورالعمل نصب
- محدوده فشار و دمای مجاز
- اطلاعات مربوط به سازگاری با لوله
- تأییدیه‌ها یا گزارش‌های آزمون مرتبط
- شرایط نگهداری و محدودیت‌های کاربرد
وجود یک گواهی یا نشان به‌تنهایی برای تمام کاربردها کافی نیست؛ دامنه اعتبار و ارتباط آن با مدل محصول و شرایط پروژه نیز باید بررسی شود.
تعداد اتصالات موردنیاز بر اساس نقشه و فهرست مصالح
برآورد تعداد اتصالات باید از روی نقشه اجرایی و فهرست مصالح انجام شود. شمارش تقریبی بر اساس متراژ لوله، بدون بررسی انشعاب‌ها و تغییر مسیرها، ممکن است به کمبود یا سفارش اضافی منجر شود.
برای برآورد دقیق‌تر:
- نقشه نهایی لوله‌کشی را مبنا قرار دهید.
- نقاط تغییر مسیر، انشعاب و اتصال به تجهیزات را مشخص کنید.
- نوع و سایز هر اتصال را در فهرست مصالح ثبت کنید.
- تعداد قطعات را با نقشه و نیازهای اجرایی تطبیق دهید.
- هر مقدار اضافه برای پرت یا شرایط کارگاهی را با مبنای مشخص تعیین کنید.
تعداد نهایی باید با توجه به طراحی پروژه و نظر مسئول فنی تأیید شود.
اشتباهات رایج در انتخاب اتصالات پنج‌لایه برای پروژه ساختمانی
بخش مهمی از خطاهای خرید زمانی رخ می‌دهد که اتصال بدون تطبیق با لوله، شرایط کاری یا روش نصب انتخاب شود. با بررسی مشخصات پیش از سفارش می‌توان احتمال بسیاری از این اشتباهات را کاهش داد.
انتخاب اتصال بدون بررسی مشخصات لوله
یکی از خطاهای رایج، فرض سازگاری دو قطعه صرفاً به دلیل یکسان‌بودن قطر یا شباهت ظاهری است. نوع سیستم اتصال، ابعاد و تأییدیه سازگاری نیز باید بررسی شوند.
راهکار: مدل و مشخصات لوله را ثبت کنید و اتصال را با کاتالوگ معتبر همان سیستم تطبیق دهید.
نادیده‌گرفتن فشار و دمای کاری سیستم
ممکن است اتصالی برای یک کاربرد مشخص مناسب باشد، اما برای شرایط کاری متفاوت محدودیت داشته باشد. انتخاب بدون بررسی فشار و دمای طراحی می‌تواند باعث شود محصول خارج از محدوده مجاز خود به کار گرفته شود.
راهکار: محدوده فشار و دما را از مدارک سازنده استخراج کنید و آن را با شرایط واقعی شبکه مقایسه کنید.
انتخاب بر اساس قیمت بدون توجه به هزینه اجرا
تفاوت قیمت قطعه تنها بخشی از هزینه است. ابزار، زمان نصب، نیاز به آموزش، امکان کنترل کیفیت و شرایط تعمیرات نیز می‌توانند بر هزینه کل اثر بگذارند.
راهکار: گزینه‌ها را با معیارهای یکسان و بر اساس هزینه کل اجرا و بهره‌برداری مقایسه کنید.
بی‌توجهی به ابزار نصب و دستورالعمل سازنده
حتی اتصال مناسب، در صورت اجرای نادرست ممکن است عملکرد مورد انتظار را نداشته باشد. ابزار ناسازگار یا اجرای خارج از دستورالعمل می‌تواند کیفیت اتصال را تحت تأثیر قرار دهد.
راهکار: پیش از سفارش، ابزار و روش نصب موردنیاز را مشخص کنید و اجرای کار را به افراد آشنا با سیستم بسپارید.
برآورد نادرست تعداد و انواع اتصالات
سفارش بر اساس تخمین کلی یا متراژ لوله، بدون شمارش انشعاب‌ها و تغییر مسیرها، می‌تواند موجب کمبود یا مازاد قطعه شود.
راهکار: فهرست مصالح را از روی نقشه نهایی تهیه کنید و پیش از خرید با مسئول اجرای پروژه تطبیق دهید.
چک‌لیست نهایی انتخاب اتصالات پنج‌لایه
برای انتخاب قابل اتکا، بهتر است اطلاعات پروژه و مشخصات محصول پیش از سفارش در یک فرم مشترک ثبت شوند.
اطلاعاتی که باید پیش از سفارش آماده باشند
| اطلاعات موردنیاز | پرسش کنترلی |
|---|---|
| نوع پروژه | ساختمان مسکونی، تجاری، بلندمرتبه، بازسازی یا صنعتی است؟ |
| کاربرد شبکه | آب مصرفی، گرمایش، سرمایش یا کاربرد دیگری است؟ |
| مشخصات لوله | نوع، مدل و قطر لوله مشخص است؟ |
| نوع اتصال | اتصال مستقیم، زانویی، سه‌راهی، تبدیل یا رابط تجهیز لازم است؟ |
| فشار و دما | شرایط طراحی با محدوده مجاز محصول تطبیق دارد؟ |
| روش نصب | ابزار و روش اجرای موردنیاز مشخص است؟ |
| محل نصب | فضای کافی و دسترسی لازم وجود دارد؟ |
| سازگاری | اتصال برای استفاده با لوله و تجهیزات انتخاب‌شده تأیید شده است؟ |
| مدارک فنی | کاتالوگ و دستورالعمل نصب در دسترس است؟ |
| تعداد قطعات | فهرست مصالح با نقشه نهایی تطبیق داده شده است؟ |
پرسش‌هایی که قبل از انتخاب اتصالات پنج‌لایه باید از تأمین‌کننده یا مجری پروژه بپرسید
- آیا اتصال برای مدل و سایز لوله انتخاب‌شده مناسب است؟
- محدوده مجاز فشار و دمای محصول چیست؟
- برای نصب صحیح چه ابزار و متعلقات خاصی لازم است؟
- آیا محل نصب با دستورالعمل سازنده سازگار است؟
- چه مدارک فنی یا تأییدیه‌هایی برای این کاربرد وجود دارد؟
- روش کنترل کیفیت اتصال پس از نصب چیست؟
- در صورت نیاز به تعمیر، چه محدودیت‌هایی برای دسترسی یا تعویض قطعه وجود دارد؟
پاسخ این پرسش‌ها باید تا حد امکان بر مدارک فنی، نقشه و الزامات پروژه متکی باشد.
پرسش‌های متداول درباره انتخاب اتصالات پنج‌لایه
در این بخش، به پرسش‌های رایج درباره انتخاب اتصالات پنج‌لایه، مشخصات فنی، سازگاری با لوله و معیارهای خرید متناسب با نوع پروژه پاسخ می‌دهیم.
برای ساختمان مسکونی چه عواملی در انتخاب اتصال مهم‌تر هستند؟
نوع شبکه، قطر لوله، فشار و دمای کاری، فضای نصب، سازگاری اتصال با لوله و امکان اجرای صحیح از عوامل اصلی هستند. اولویت دقیق هر عامل به طراحی و شرایط پروژه بستگی دارد.
آیا یک نوع اتصال برای تمام بخش‌های ساختمان مناسب است؟
خیر. بخش‌های مختلف ساختمان ممکن است از نظر کاربرد، فشار، دما، روش نصب و نیازهای تعمیراتی متفاوت باشند. انتخاب باید برای هر بخش از شبکه و بر اساس مشخصات فنی آن انجام شود.
هنگام خرید اتصال پنج‌لایه چه مشخصاتی باید بررسی شود؟
نوع و سایز اتصال، سازگاری با لوله، فشار و دمای مجاز، ابزار موردنیاز، دستورالعمل نصب و مدارک فنی محصول باید بررسی شوند. نام تجاری یا ظاهر مشابه به‌تنهایی برای تأیید سازگاری کافی نیست.
آیا انتخاب اتصال بر اساس قیمت کافی است؟
خیر. قیمت خرید باید در کنار هزینه ابزار، زمان اجرا، کنترل کیفیت، نیازهای تعمیراتی و سازگاری محصول با شبکه بررسی شود. ارزان‌ترین گزینه الزاماً کم‌هزینه‌ترین انتخاب در کل پروژه نیست.
برای انتخاب اتصال مناسب، چه اطلاعاتی از پروژه لازم است؟
نوع کاربرد، نقشه لوله‌کشی، مشخصات و قطر لوله، فشار و دمای طراحی، محل نصب، نوع تجهیزات متصل، روش اجرای مجاز و تعداد قطعات موردنیاز باید مشخص باشند. در پروژه‌های خاص، بررسی و تأیید طراح تأسیسات نیز ضروری است
جمع‌بندی
انتخاب اتصالات پنج‌لایه باید از نیاز پروژه آغاز شود، نه از فهرست قیمت یا نام یک مدل. ابتدا کاربرد شبکه و مشخصات لوله را مشخص کنید؛ سپس فشار و دمای کاری، شرایط نصب، سازگاری اجزا، ابزار اجرایی و نیازهای نگهداری را بررسی کنید. در نهایت، نوع و تعداد اتصالات را با نقشه و فهرست مصالح تطبیق دهید.
این رویکرد به انتخاب فنی‌تر، سفارش دقیق‌تر و کاهش احتمال خطا در اجرا کمک می‌کند؛ البته نتیجه نهایی همچنان به طراحی صحیح، کیفیت محصول و رعایت دستورالعمل‌های سازنده وابسته است.
No comment
