اجرای اتصال پرسی لوله پنج لایه با برش دقیق لوله، آماده‌سازی صحیح لبه، وارد کردن لوله تا عمق مشخص در اتصال و پرس‌کردن غلاف با دستگاه و فک سازگار انجام می‌شود. برای ایجاد اتصالی مطمئن و کاهش احتمال نشتی، باید سایز لوله و اتصال، عمق ورود، پروفیل فک و کامل‌شدن چرخه پرس مطابق دستورالعمل سازنده کنترل شوند.
در این راهنما، مراحل اجرای اتصال پرسی لوله پنج‌لایه را به‌صورت گام‌به‌گام بررسی می‌کنیم؛ از انتخاب ابزار و آماده‌سازی لوله تا کنترل کیفیت اتصال و نکات مهم پیش از انجام تست فشار. همچنین با خطاهای رایج در فرایند پرس و روش‌های پیشگیری از آن‌ها آشنا می‌شوید.
پیش از شروع نصب اتصال پرسی چه ابزارهایی لازم است؟
برای اجرای اتصالات پرسی، به ابزارهایی نیاز دارید که با قطر لوله و سیستم اتصال انتخاب‌شده سازگار باشند. استفاده از ابزار نامتناسب ممکن است موجب تغییر شکل نامناسب غلاف اتصال، آماده‌سازی ناقص لوله یا ایجاد اتصالی غیرقابل‌اعتماد شود.
ابزارهای اصلی عبارت‌اند از:
- لوله‌بر مخصوص لوله‌های چندلایه: برای ایجاد برشی تمیز و تا حد امکان عمود بر محور لوله.
- کالیبراتور و ابزار پخ‌زن: برای بازگرداندن شکل مناسب انتهای لوله و آماده‌سازی لبه طبق دستورالعمل سازنده.
- اتصال پرسی سازگار: متناسب با قطر اسمی، ساختار لوله و سیستم اتصال.
- دستگاه پرس: دستی، برقی یا هیدرولیکی، مطابق الزامات سیستم مورد استفاده.
- فک یا پروفیل پرس مناسب: با اندازه و شکل تأییدشده برای اتصال موردنظر.
- ابزار اندازه‌گیری و علامت‌گذاری: برای تعیین طول برش و مشخص کردن عمق ورود لوله.
- تجهیزات حفاظت فردی: متناسب با شرایط کار و دستورالعمل ایمنی ابزار.
پیش از شروع، وضعیت دستگاه پرس، فک‌ها، ابزار برش و کالیبراتور را بررسی کنید. وجود شکستگی، سایش غیرعادی، آلودگی یا آسیب در سطوح کاری ابزارها باید پیش از استفاده برطرف شود.
لوله‌بر، کالیبراتور و ابزار پرس چه کاربردی دارند؟
هر ابزار وظیفه مشخصی در فرایند اجرای اتصال دارد. این ابزارها جایگزین یکدیگر نیستند و استفاده صحیح از آن‌ها به آماده‌سازی دقیق‌تر اتصال کمک می‌کند.
| ابزار | وظیفه اصلی | نکته اجرایی |
|---|---|---|
| لوله‌بر | ایجاد برش در طول موردنیاز | برش باید تمیز و مطابق محور هندسی لوله باشد. |
| کالیبراتور | اصلاح شکل انتهای لوله پس از برش | روش و میزان کالیبراسیون باید با دستورالعمل سازنده هماهنگ باشد. |
| پخ‌زن | آماده‌سازی لبه داخلی یا بخش‌های تعیین‌شده لوله | پخ‌زنی نامناسب ممکن است به لوله یا آب‌بند آسیب برساند. |
| دستگاه پرس | اعمال نیروی لازم برای شکل‌دهی اتصال | چرخه پرس باید طبق دستورالعمل ابزار کامل شود. |
| فک پرس | انتقال نیروی دستگاه به غلاف اتصال | اندازه و پروفیل فک باید با سیستم اتصال سازگار باشد. |
در بسیاری از سیستم‌ها، کالیبراسیون و پخ‌زنی برای آماده‌سازی لوله و کاهش احتمال آسیب به اورینگ هنگام ورود لوله اهمیت دارند. بااین‌حال، شکل و روش آماده‌سازی ممکن است بر اساس طراحی اتصال متفاوت باشد؛ بنابراین، دستورالعمل سازنده ملاک نهایی است.
چگونه اتصال پرسی متناسب با لوله انتخاب کنیم؟
اتصال پرسی باید از نظر قطر، ساختار و سازگاری فنی با لوله انتخاب شود. یکسان بودن قطر اسمی به‌تنهایی برای تأیید سازگاری دو قطعه کافی نیست.
پیش از خرید یا نصب، موارد زیر را بررسی کنید:
- قطر اسمی و مشخصات فنی لوله.
- نوع و ساختار لوله چندلایه.
- نوع اتصال و جنس اجزای آن.
- سازگاری اتصال با لوله مورد استفاده.
- پروفیل و اندازه فک پرس موردنیاز.
- محدوده کاربرد و شرایط کاری مجاز سیستم.
- دستورالعمل نصب و الزامات تست سازنده.
برای مثال، اگر لوله‌ای با قطر اسمی مشخص در اختیار دارید، نباید صرفاً بر اساس اندازه ظاهری، هر اتصال هم‌قطری را برای آن انتخاب کنید. ابتدا باید سازگاری لوله و اتصال تأیید شود و سپس ابزار پرس متناسب با همان سیستم انتخاب گردد.

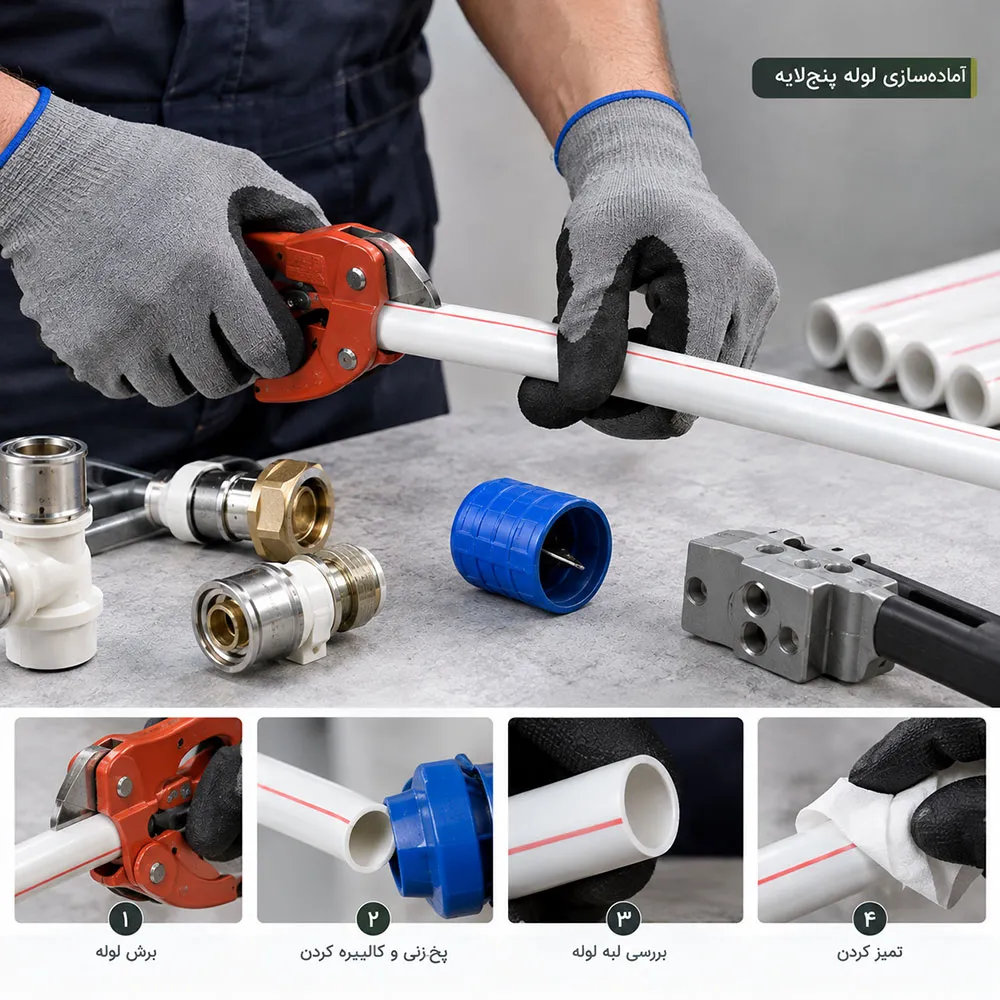

آماده‌سازی لوله پنج‌لایه پیش از پرس
آماده‌سازی انتهای لوله یکی از مهم‌ترین مراحل اجرای اتصال پرسی است. حتی اگر دستگاه پرس مناسب باشد، برش نامناسب یا آماده‌سازی ناقص لوله می‌تواند کیفیت اتصال نهایی را تحت تأثیر قرار دهد.
پیش از وارد کردن لوله به اتصال، باید طول موردنیاز اندازه‌گیری شود، برش تمیز انجام گیرد و شکل لبه لوله مطابق دستورالعمل سیستم آماده شود.
چگونه لوله را با اندازه دقیق برش دهیم؟
برای برش لوله پنج‌لایه، ابتدا طول موردنیاز را با توجه به مسیر نصب، محل قرارگیری اتصال و فضای لازم برای اجرای پرس اندازه‌گیری کنید.
سپس مراحل زیر را انجام دهید:
- محل برش را با ابزار علامت‌گذاری مشخص کنید.
- لوله را به‌گونه‌ای نگه دارید که هنگام برش جابه‌جا یا له نشود.
- از لوله‌بر مناسب برای لوله چندلایه استفاده کنید.
- برش را تا حد امکان عمود بر محور لوله انجام دهید.
- پس از برش، سطح مقطع را از نظر ناهمواری، تغییر شکل و باقی‌ماندن پلیسه بررسی کنید.
چرا برش عمود اهمیت دارد؟ برش کج می‌تواند باعث شود لبه لوله به‌صورت یکنواخت وارد اتصال نشود یا آماده‌سازی انتهای آن دشوارتر شود. در نتیجه، کنترل عمق ورود و قرارگیری صحیح لوله در اتصال نیز ممکن است با مشکل مواجه شود.
اگر لبه لوله له شده، ترک‌خورده یا به‌شدت تغییر شکل داده است، صرفاً با فشار دادن آن داخل اتصال مشکل را برطرف نکنید. بخش آسیب‌دیده باید طبق دستورالعمل سازنده اصلاح یا تعویض شود.
کالیبره کردن لوله چه زمانی لازم است؟
کالیبراسیون زمانی انجام می‌شود که طراحی سیستم اتصال و دستورالعمل سازنده، آماده‌سازی شکل انتهای لوله را ضروری بداند. هدف این مرحله، آماده‌کردن انتهای لوله برای ورود صحیح به اتصال است.
روش کلی کار به این صورت است:
- انتهای لوله را از نظر برش و تغییر شکل بررسی کنید.
- ابزار کالیبراتور متناسب با قطر لوله را انتخاب کنید.
- کالیبراتور را طبق دستورالعمل سازنده در انتهای لوله قرار دهید.
- حرکت و چرخش ابزار را مطابق روش تعیین‌شده انجام دهید.
- انتهای لوله را از نظر شکل، تمیزی و وجود براده بررسی کنید.
در برخی سیستم‌ها، کالیبراتور علاوه بر اصلاح شکل انتهای لوله، پخ موردنیاز را نیز ایجاد می‌کند. در سیستم‌های دیگر ممکن است ابزار یا روش متفاوتی تعیین شده باشد.
نکته مهم: کالیبراسیون نباید به‌گونه‌ای انجام شود که ساختار لوله یا لایه آلومینیومی آن آسیب ببیند. از اعمال نیروی بیش‌ازحد، استفاده از ابزار نامتناسب یا تکرار غیرضروری عملیات خودداری کنید.

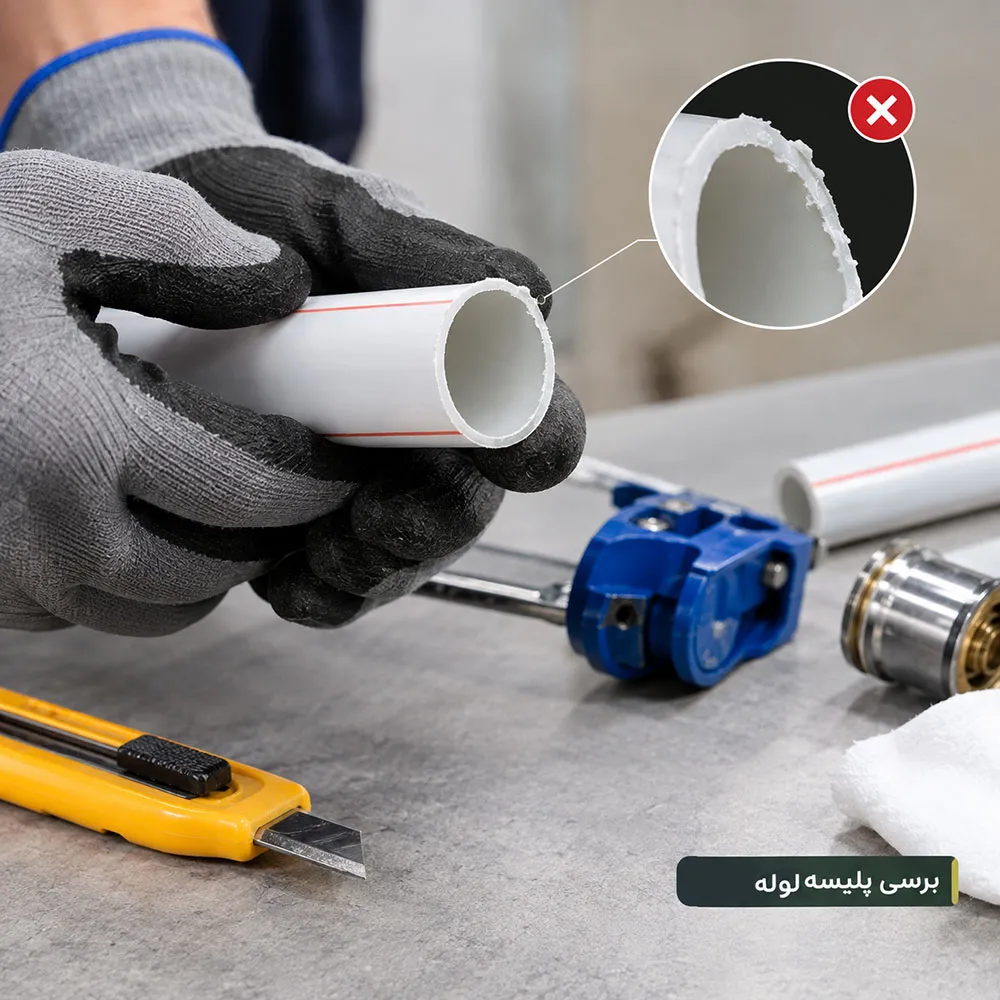

چگونه پلیسه و ناهمواری لبه لوله را بررسی کنیم؟
پس از برش و آماده‌سازی، انتهای لوله باید از نظر وجود پلیسه، براده، ترک، له‌شدگی و ناهمواری بررسی شود.
برای این کار:
- سطح برش را از نظر یکنواختی کنترل کنید.
- وجود براده یا ذرات باقی‌مانده را بررسی کنید.
- مطمئن شوید انتهای لوله با روش تعیین‌شده برای همان سیستم آماده شده است.
- از وارد کردن لوله‌ای که لبه آن آسیب جدی دیده است به اتصال خودداری کنید.
- پیش از مونتاژ، از تمیز بودن لوله و اجزای اتصال اطمینان حاصل کنید.
پلیسه یا لبه تیز ممکن است هنگام ورود لوله به اتصال به اورینگ آسیب برساند. این آسیب لزوماً از بیرون قابل مشاهده نیست؛ به همین دلیل، کنترل مرحله آماده‌سازی اهمیت زیادی دارد.

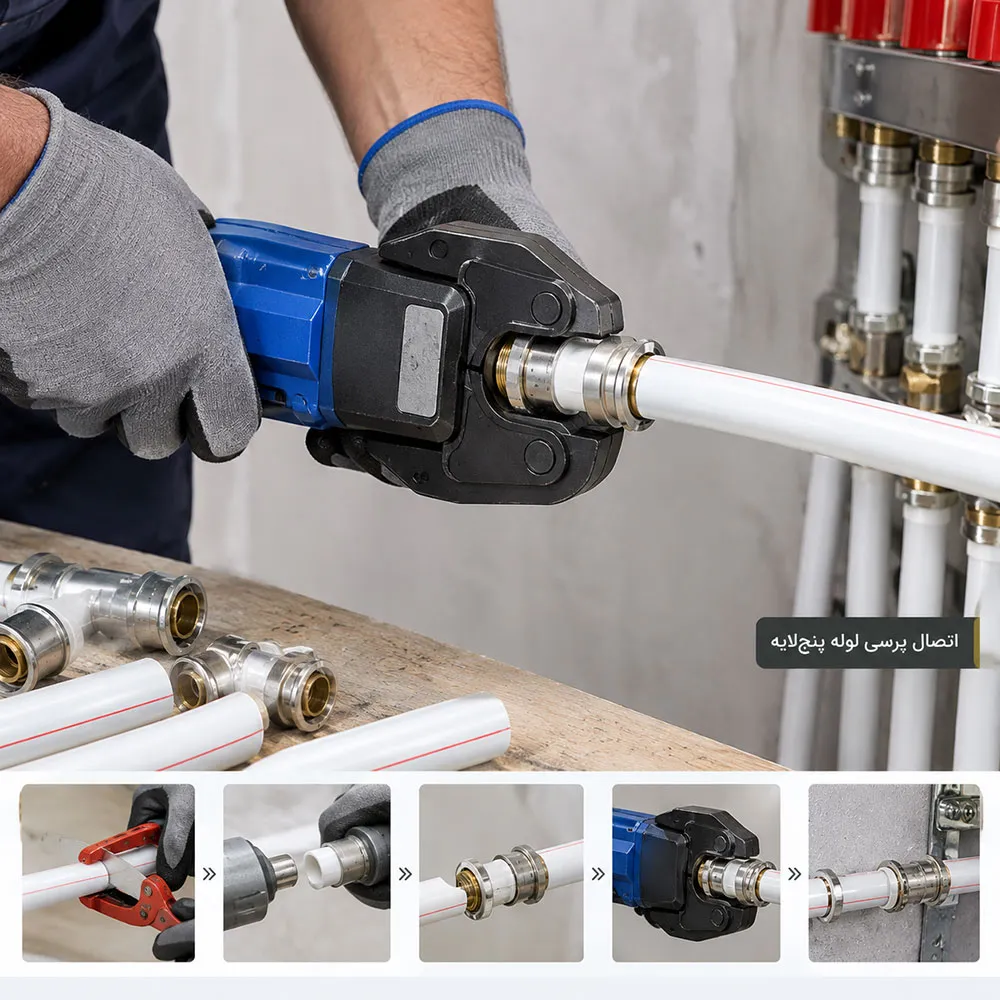

آموزش اجرای اتصال پرسی لوله پنج‌لایه در ۶ مرحله
اجرای اتصال پرسی را می‌توان در شش مرحله اصلی خلاصه کرد. ترتیب زیر یک چارچوب عمومی است و جزئیات هر مرحله باید با دستورالعمل فنی لوله، اتصال و دستگاه پرس مورد استفاده تطبیق داده شود.
مرحله اول: اندازه‌گیری و برش لوله
ابتدا طول موردنیاز را با توجه به مسیر نصب و موقعیت اتصال تعیین کنید. فضای لازم برای قرارگیری دستگاه پرس و اجرای صحیح عملیات را نیز در نظر بگیرید.
پس از علامت‌گذاری، لوله را با لوله‌بر مناسب برش دهید. سپس سطح مقطع را بررسی کنید تا کج، له‌شده یا دارای آسیب آشکار نباشد.
کنترل این مرحله: طول برش، تمیزی سطح مقطع و نبود تغییر شکل نامطلوب.
مرحله دوم: آماده‌سازی لبه لوله
در این مرحله، عملیات کالیبراسیون، پخ‌زنی یا آماده‌سازی‌های موردنیاز طبق دستورالعمل سازنده انجام می‌شود.
پس از پایان کار، لوله را از نظر وجود براده و آسیب بررسی کنید. همچنین مطمئن شوید شکل انتهای لوله برای ورود صحیح به اتصال مناسب است.
از استفاده از روان‌کننده‌های نامشخص، روغن یا گریس خودداری کنید؛ زیرا ممکن است با مواد آب‌بندی یا اجزای اتصال سازگار نباشند. هر ماده کمکی، در صورت نیاز، باید صراحتاً در دستورالعمل سازنده مجاز اعلام شده باشد.
کنترل این مرحله: آماده‌بودن لبه لوله، تمیزی و نبود آسیب به ساختار آن.
مرحله سوم: وارد کردن لوله به اتصال
پیش از مونتاژ، اتصال را از نظر تمیزی، آسیب ظاهری و قرارگیری صحیح اجزای آن بررسی کنید.
سپس لوله و اتصال را در یک راستا قرار دهید و لوله را با روش تعیین‌شده به داخل اتصال هدایت کنید. در سیستم‌هایی که دارای پنجره بازدید هستند، وضعیت ورود لوله از طریق این پنجره‌ها قابل بررسی است.
در صورتی که لوله به‌آسانی وارد اتصال نمی‌شود، با فشار بیش‌ازحد یا چرخاندن خودسرانه آن مشکل را برطرف نکنید. ابتدا قطر و سازگاری قطعات، وضعیت کالیبراسیون و روش مونتاژ را بررسی کنید.
کنترل این مرحله: ورود صحیح لوله، قرارگیری هم‌راستا و سالم بودن اجزای اتصال.
مرحله چهارم: کنترل عمق ورود لوله
عمق ورود لوله باید مطابق دستورالعمل همان اتصال باشد. ورود ناقص می‌تواند موجب شود بخشی از سطح موردنیاز برای اتصال و آب‌بندی به‌درستی درگیر نشود.
برای کنترل عمق ورود:
- علامت عمق ورود را در صورت توصیه سازنده روی لوله مشخص کنید.
- لوله را تا موقعیت تعیین‌شده وارد اتصال کنید.
- در صورت وجود پنجره بازدید، وضعیت لوله را از طریق آن کنترل کنید.
- مطمئن شوید لوله هنگام جابه‌جایی یا آماده‌سازی برای پرس از موقعیت صحیح خارج نشده است.
نکته: فاصله یا عمق ورود را نباید برای همه قطرها و برندها یکسان فرض کرد. معیار معتبر، مشخصات همان سیستم اتصال است.

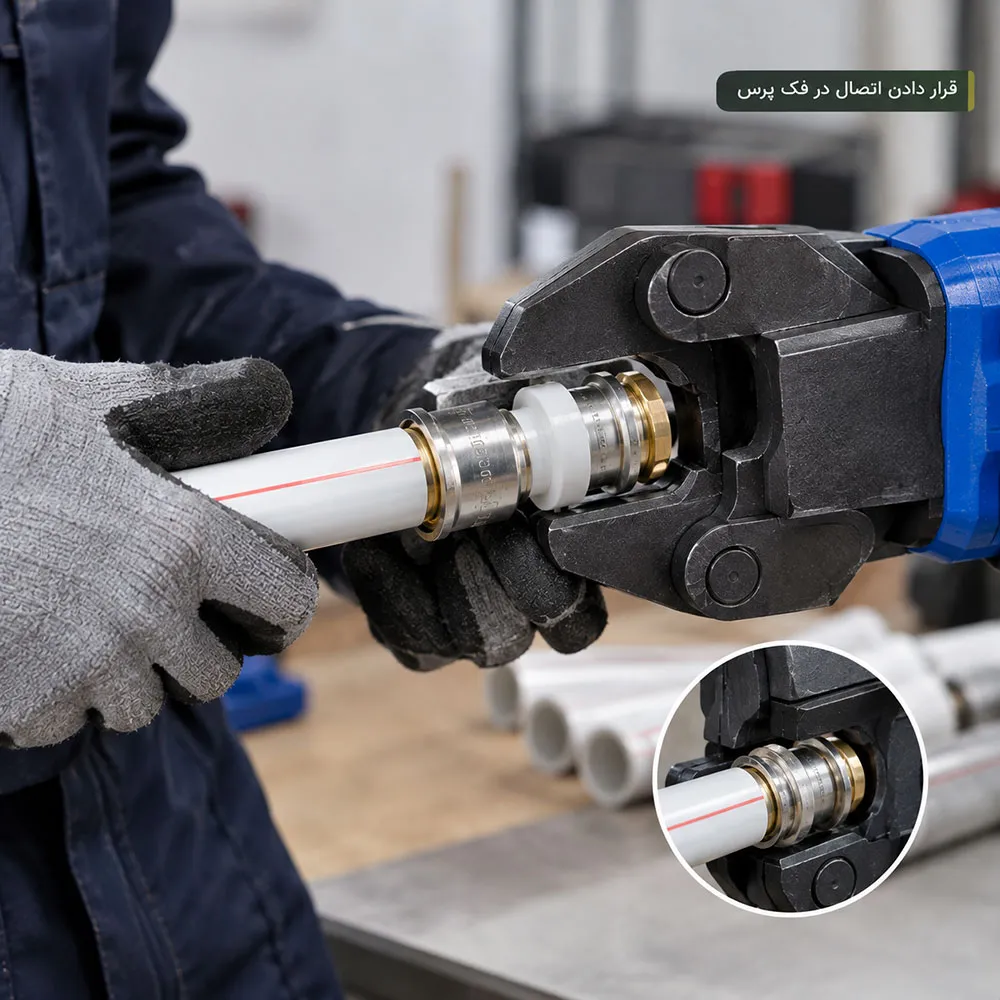

مرحله پنجم: قرار دادن اتصال در فک دستگاه پرس
پیش از پرس، مطمئن شوید دستگاه، فک و اتصال از نظر اندازه و پروفیل با یکدیگر سازگارند.
سپس فک را طبق دستورالعمل سازنده روی محل تعیین‌شده غلاف اتصال قرار دهید. نحوه قرارگیری فک نسبت به لبه غلاف یا بخش‌های راهنمای اتصال ممکن است در سیستم‌های مختلف متفاوت باشد.
پیش از فعال‌کردن دستگاه، این موارد را بررسی کنید:
- اندازه فک با قطر اتصال مطابقت دارد.
- پروفیل فک برای اتصال انتخاب‌شده مجاز است.
- فک سالم و عاری از آسیب مؤثر بر عملکرد است.
- فک در موقعیت صحیح قرار گرفته است.
- لوله و اتصال هنگام آماده‌سازی از راستای صحیح خارج نشده‌اند.
اگر دستگاه یا فک در موقعیت مناسبی قرار نمی‌گیرد، عملیات را متوقف کنید و علت را بررسی کنید. با تغییر خودسرانه موقعیت فک، ناسازگاری ابزار را جبران نکنید.

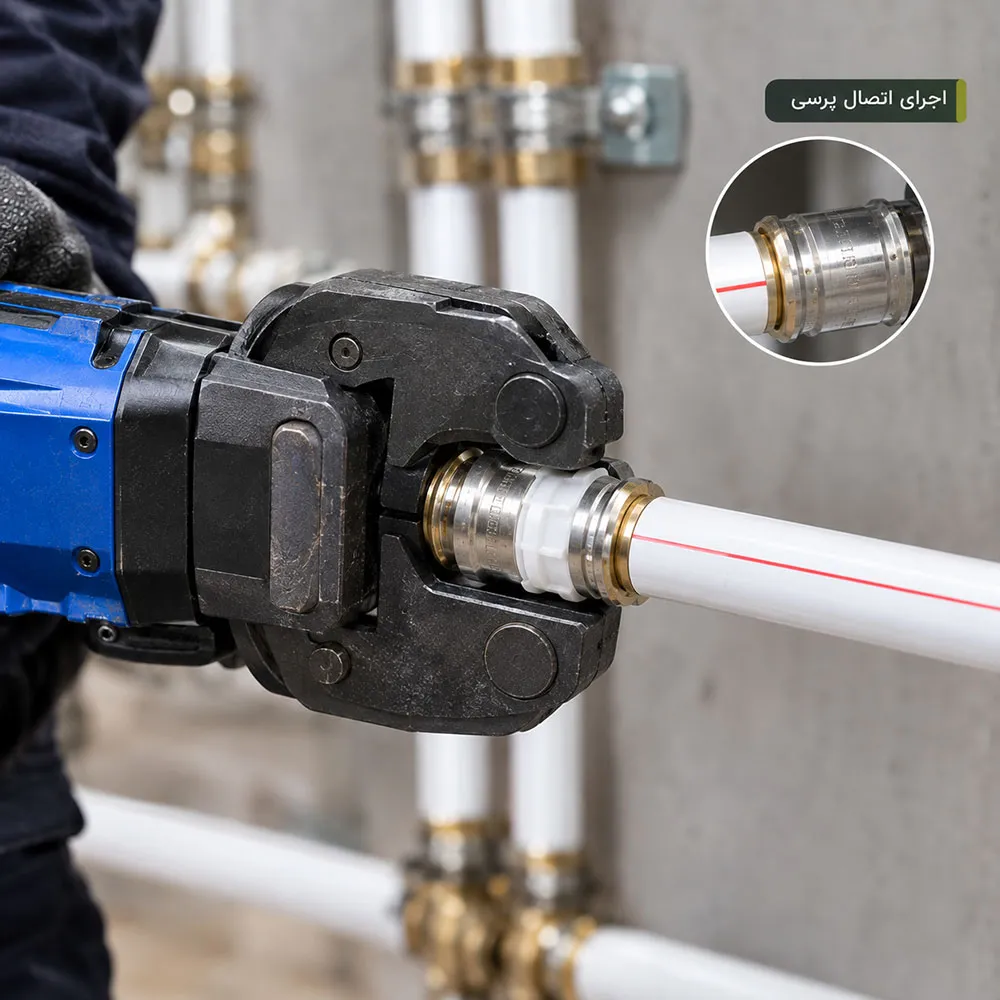

مرحله ششم: انجام پرس و کنترل اتصال
پس از اطمینان از آماده‌بودن مجموعه، دستگاه را مطابق دستورالعمل سازنده فعال کنید و اجازه دهید چرخه پرس کامل شود.
در حین عملیات، از دست‌کاری فک یا تلاش برای جابه‌جایی اتصال خودداری کنید. پس از پایان چرخه، دستگاه را طبق روش ایمن آزاد کنید و فک را از اتصال جدا سازید.
سپس اتصال را از نظر موارد زیر بررسی کنید:
- قرارگیری و شکل ظاهری غلاف پس از پرس.
- وجود آثار آسیب یا تغییر شکل غیرعادی.
- حفظ موقعیت لوله در اتصال.
- هرگونه نشانه قابل مشاهده از اجرای ناقص.
- انطباق نتیجه با معیارهای کنترل تعیین‌شده توسط سازنده.
در بسیاری از سیستم‌های پرس، اتصال برای اصلاح خطای پرس نباید مجدداً پرس شود. اگر عملیات ناقص بوده یا اتصال مشکوک است، روش تصمیم‌گیری درباره تعویض یا اصلاح باید از دستورالعمل همان سیستم پیروی کند.
پرس کامل به‌تنهایی تأیید نهایی آب‌بندی نیست. پس از اجرای اتصالات، باید تست و کنترل شبکه مطابق مشخصات فنی سیستم و الزامات پروژه انجام شود.
بعد از پرس اتصال، چه مواردی را باید بررسی کنیم؟
پس از پایان عملیات، بررسی ظاهری اتصال و انجام آزمون مناسب، دو بخش مهم کنترل کیفیت هستند. هیچ‌یک به‌تنهایی جایگزین دیگری نیست.
چگونه وضعیت ظاهری اتصال را بررسی کنیم؟
در بازبینی ظاهری، به دنبال نشانه‌هایی باشید که ممکن است از آماده‌سازی یا پرس نامناسب خبر دهند:
- تغییر شکل غیرعادی غلاف اتصال.
- آثار آسیب یا خراشیدگی غیرمعمول.
- جابه‌جایی لوله نسبت به موقعیت مورد انتظار.
- نشانه‌های ورود ناقص لوله، در صورت وجود پنجره بازدید.
- تفاوت آشکار در شکل اتصال نسبت به نمونه صحیح یا دستورالعمل سازنده.
با این حال، ظاهر مناسب اتصال به‌تنهایی تضمین نمی‌کند که آب‌بندی آن بدون نقص است. بعضی خطاها ممکن است در بازبینی ظاهری مشخص نشوند؛ بنابراین، انجام تست مناسب ضروری است.

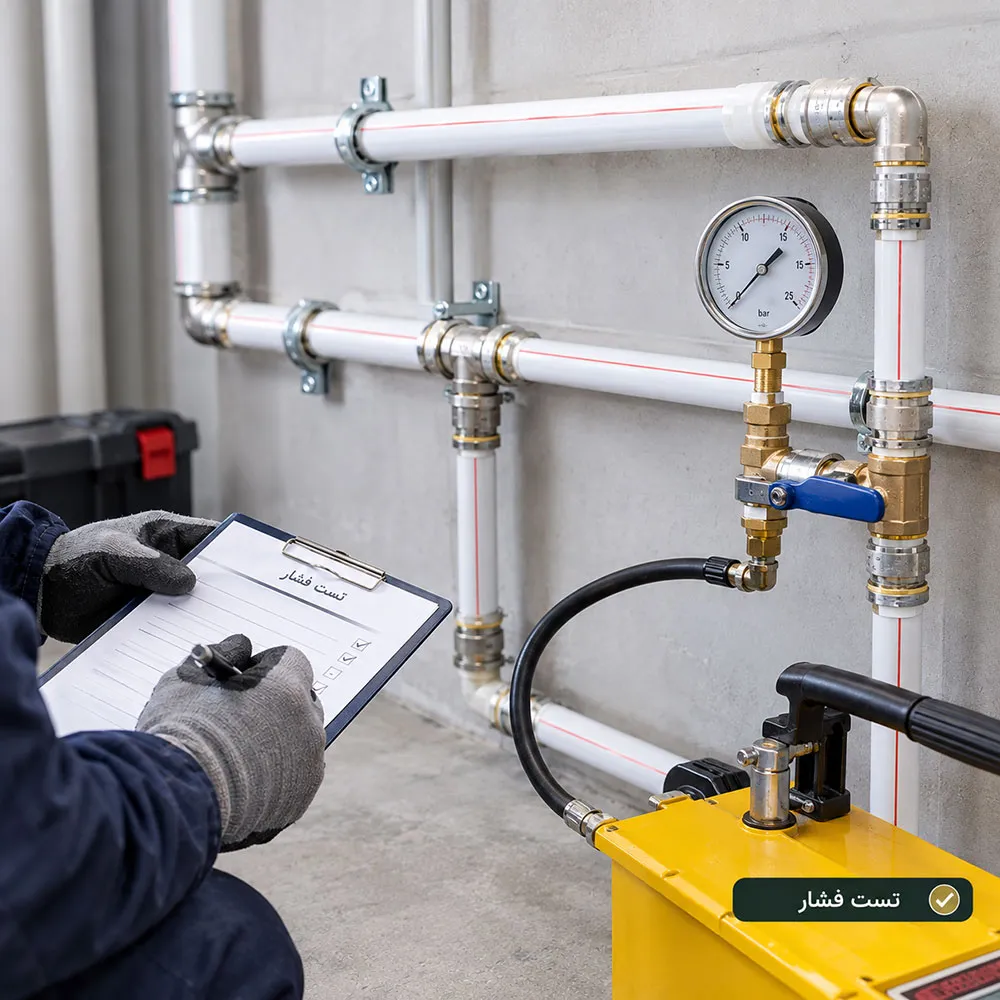

چه زمانی باید تست فشار انجام شود؟
تست فشار باید پس از تکمیل اتصالات و مطابق دستورالعمل سازنده، مشخصات فنی سیستم و الزامات پروژه انجام شود. این آزمون برای بررسی یکپارچگی شبکه و شناسایی نشتی احتمالی پیش از پوشاندن مسیرها یا بهره‌برداری اهمیت دارد.
مراحل کلی کنترل عبارت‌اند از:
- اطمینان از تکمیل اتصالات و آماده بودن شبکه برای آزمون.
- بررسی الزامات ایمنی و شرایط مجاز تست.
- انتخاب روش و تجهیزات آزمون مطابق دستورالعمل سیستم.
- اعمال فشار و مدت آزمون طبق مشخصات فنی معتبر.
- بررسی تغییرات فشار و مشاهده نقاط اتصال از نظر نشتی.
- ثبت نتایج و رفع موارد مشکوک پیش از ادامه کار.
فشار آزمون، مدت نگهداری فشار و معیار پذیرش را نباید بدون توجه به نوع سیستم، کاربرد و دستورالعمل معتبر تعیین کرد. در این زمینه از مقادیر عمومی و تأییدنشده استفاده نکنید.
۷ اشتباه رایج هنگام اجرای اتصال پرسی
بخش زیادی از مشکلات اتصال پرسی به انتخاب نادرست قطعات یا خطا در آماده‌سازی و اجرای اتصال مربوط می‌شود. شناخت این خطاها کمک می‌کند پیش از تست نهایی، احتمال بروز مشکل کاهش یابد.
۱. استفاده از فک یا پروفیل پرس نامناسب
فک باید از نظر اندازه و پروفیل با اتصال انتخاب‌شده سازگار باشد. یکسان بودن قطر فک و اتصال، به‌تنهایی سازگاری فنی را ثابت نمی‌کند.
راه پیشگیری: جدول سازگاری ابزار و دستورالعمل سازنده اتصال را بررسی کنید.
۲. برش ناصاف یا آماده‌سازی ناقص لوله
برش کج، له‌شدگی لبه یا باقی‌ماندن براده می‌تواند ورود صحیح لوله به اتصال را دشوار کند و به اجزای آب‌بندی آسیب برساند.
راه پیشگیری: از لوله‌بر مناسب استفاده کنید و پیش از مونتاژ، انتهای لوله را بازبینی کنید.
۳. پرس کردن اتصال بدون کنترل عمق ورود
اگر لوله به اندازه تعیین‌شده وارد اتصال نشده باشد، اجرای پرس نمی‌تواند جایگزین مونتاژ صحیح شود.
راه پیشگیری: عمق ورود را با علامت‌گذاری یا پنجره بازدید، در صورت وجود، کنترل کنید.
۴. استفاده از ابزار ناسازگار با دستورالعمل سازنده
دستگاه یا فکی که برای اتصال موردنظر تأیید نشده باشد، ممکن است شکل‌دهی موردنیاز را ایجاد نکند.
راه پیشگیری: پیش از شروع، سازگاری دستگاه، فک و اتصال را بررسی کنید.
۵. وارد کردن لوله با زاویه یا انحراف نامناسب
ناهم‌راستایی لوله و اتصال می‌تواند مونتاژ را دشوار کند و مانع قرارگیری صحیح مجموعه در فک پرس شود.
راه پیشگیری: لوله و اتصال را هنگام مونتاژ هم‌راستا نگه دارید و از اعمال نیروی جانبی خودداری کنید.
۶. نادیده گرفتن آلودگی یا آسیب اجزای اتصال
وجود آلودگی یا آسیب در محل آب‌بندی می‌تواند بر عملکرد اتصال اثر بگذارد؛ حتی اگر عملیات پرس از نظر ظاهری طبیعی به نظر برسد.
راه پیشگیری: پیش از مونتاژ، تمیزی و سلامت اجزای اتصال را بررسی کنید و از روان‌کننده‌های تأییدنشده استفاده نکنید.
۷. پوشاندن مسیر پیش از تکمیل کنترل‌ها و تست
پوشاندن مسیر لوله‌کشی پیش از تکمیل کنترل‌های لازم می‌تواند دسترسی به محل اتصال و رفع عیب را دشوار کند.
راه پیشگیری: بازبینی ظاهری، تست موردنیاز و ثبت نتایج را پیش از پوشاندن مسیر، طبق الزامات پروژه انجام دهید.
اگر اتصال پرسی درست اجرا نشود، چه نشانه‌هایی دیده می‌شود؟
نشانه‌های اجرای نامناسب ممکن است در زمان مونتاژ، بازبینی ظاهری یا تست شبکه آشکار شوند. هیچ نشانه منفردی برای تشخیص قطعی همه خطاها کافی نیست.
| نشانه | علت‌های احتمالی | اقدام پیشنهادی |
|---|---|---|
| ورود دشوار لوله به اتصال | آماده‌سازی نامناسب، تغییر شکل لوله یا ناسازگاری قطعات | مونتاژ را متوقف و قطعات و روش آماده‌سازی را بررسی کنید. |
| نمایان نبودن لوله در پنجره بازدید | ورود ناکافی یا نبود امکان مشاهده به دلیل طراحی اتصال | عمق ورود را طبق دستورالعمل بررسی کنید. |
| تغییر شکل غیرعادی غلاف پس از پرس | فک نامناسب، قرارگیری نادرست یا اشکال در چرخه پرس | اتصال را از نظر معیارهای سازنده بررسی کنید. |
| مشاهده نشتی در تست | آسیب اجزا، مونتاژ نادرست یا اجرای نامناسب پرس از جمله علت‌های احتمالی است | محل و علت عیب را بررسی و طبق دستورالعمل اصلاح کنید. |
| جابه‌جایی لوله هنگام آماده‌سازی | تثبیت ناکافی یا مونتاژ نامناسب | پیش از ادامه کار، موقعیت صحیح لوله را دوباره کنترل کنید. |
اگر اتصال مشکوک است، صرفاً با اعمال پرس مجدد یا افزایش نیرو تلاش نکنید مشکل را برطرف کنید. ابتدا باید علت مشخص شود و سپس مطابق دستورالعمل فنی، درباره تعویض اتصال یا اصلاح بخش مربوط تصمیم‌گیری شود.
چک‌لیست نهایی اجرای اتصال پرسی لوله پنج‌لایه
پیش از تأیید کار، موارد زیر را کنترل کنید:
-
لوله و اتصال از نظر مشخصات فنی با یکدیگر سازگارند.
-
دستگاه پرس و فک مناسب سیستم انتخاب شده‌اند.
-
لوله با ابزار مناسب و به شکل صحیح برش خورده است.
-
کالیبراسیون و پخ‌زنی، در صورت نیاز، طبق دستورالعمل انجام شده‌اند.
-
انتهای لوله تمیز و فاقد آسیب مؤثر است.
-
لوله تا عمق تعیین‌شده وارد اتصال شده است.
-
فک در محل صحیح قرار گرفته و چرخه پرس کامل شده است.
-
اتصال از نظر ظاهری بررسی شده است.
-
تست موردنیاز سیستم انجام و نتیجه آن ثبت شده است.
-
پیش از پوشاندن مسیر، کنترل‌های لازم تکمیل شده‌اند.
پرسش‌های متداول درباره اجرای اتصال پرسی لوله پنج‌لایه
در این بخش به پرسش‌های رایج درباره مراحل نصب، ابزارهای موردنیاز، خطاهای اجرایی و نحوه کنترل کیفیت اتصال پرسی لوله پنج‌لایه پاسخ می‌دهیم.
برای اجرای اتصال پرسی لوله پنج‌لایه به چه ابزارهایی نیاز داریم؟
معمولاً به لوله‌بر مناسب، ابزار کالیبراسیون و آماده‌سازی لبه در صورت نیاز، اتصال سازگار، دستگاه پرس و فک تأییدشده برای همان سیستم نیاز است. ابزار دقیق موردنیاز باید از دستورالعمل سازنده مشخص شود.
آیا می‌توان از هر فک پرسی برای اتصال لوله پنج‌لایه استفاده کرد؟
خیر. فک باید از نظر اندازه و پروفیل با اتصال مورد استفاده سازگار باشد. صرفاً برابر بودن قطر اسمی، دلیل کافی برای تأیید سازگاری نیست.
چرا کالیبره کردن لوله پنج‌لایه اهمیت دارد؟
در سیستم‌هایی که کالیبراسیون لازم است، این مرحله شکل انتهای لوله را برای ورود مناسب به اتصال آماده می‌کند و می‌تواند احتمال آسیب به اجزای آب‌بندی هنگام مونتاژ را کاهش دهد.
چگونه مطمئن شویم لوله به اندازه کافی داخل اتصال رفته است؟
عمق ورود باید بر اساس دستورالعمل سازنده کنترل شود. در بعضی اتصالات، پنجره‌های بازدید برای مشاهده موقعیت لوله در نظر گرفته شده‌اند. در صورت وجود این ویژگی، باید مطابق راهنمای همان اتصال از آن استفاده کرد.
آیا بعد از پرس باید اتصال را تست کنیم؟
بله. پس از تکمیل اتصالات، تست و کنترل شبکه باید مطابق مشخصات فنی سیستم، دستورالعمل سازنده و الزامات پروژه انجام شود. روش و فشار آزمون را نباید بدون بررسی این الزامات تعیین کرد.
اگر اتصال پرسی نشتی داشته باشد، آیا می‌توان آن را دوباره پرس کرد؟
نباید بدون دستورالعمل معتبر، اتصال مشکوک یا نشتی‌دار را مجدداً پرس کرد. ابتدا علت عیب باید بررسی شود و سپس مطابق روش اصلاح یا تعویض تعیین‌شده برای همان سیستم اقدام شود.
آیا روش اجرای همه اتصالات پرسی لوله پنج‌لایه یکسان است؟
مراحل کلی مشابه‌اند، اما جزئیاتی مانند روش آماده‌سازی لوله، پروفیل فک، نحوه قرارگیری ابزار و معیارهای کنترل ممکن است متفاوت باشند. دستورالعمل سازنده همان لوله و اتصال باید ملاک اجرا قرار گیرد.
جمع‌بندی
اجرای صحیح اتصال پرسی لوله پنج‌لایه به رعایت یک زنجیره از اقدامات وابسته است: انتخاب قطعات و ابزار سازگار، برش دقیق، آماده‌سازی مناسب لوله، کنترل عمق ورود، قرارگیری صحیح فک و تکمیل چرخه پرس. پس از اجرا نیز بازبینی اتصال و انجام تست موردنیاز، بخش ضروری کنترل کیفیت شبکه است.
برای کاهش خطا، به‌جای اتکا به یک روش عمومی برای همه محصولات، دستورالعمل فنی همان سیستم اتصال را مبنا قرار دهید و نتیجه کنترل‌ها را پیش از پوشاندن مسیر ثبت کنید.
