در سیستمهای لولهکشی مدرن، آببندی مطمئن و طول عمر بالای تجهیزات اهمیت فزایندهای یافته است. اتصالات پنج لایه کوپلی به عنوان یکی از مطمئنترین و منعطفترین گزینهها در بخش تأسیسات ساختمان شناخته میشوند. این اتصالات به دلیل مکانیزم نصب منحصربهفرد و عدم نیاز به ابزارهای پیچیده کارگاهی، جایگاه ویژهای در میان مهندسان و مجریان لولهکشی پیدا کردهاند. در این مقاله به بررسی تخصصی مشخصات، اسامی، کاربردها و عوامل مؤثر بر قیمت این تجهیزات میپردازیم.

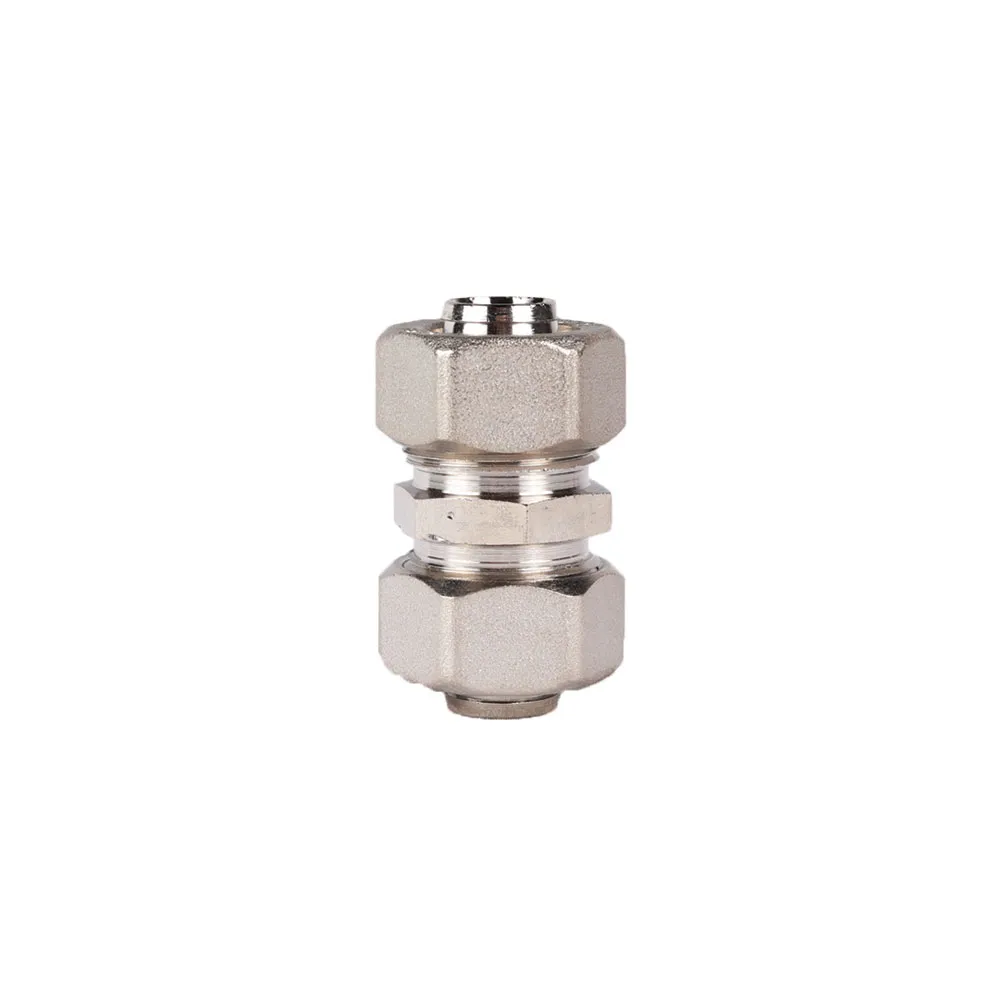

اتصالات پنج لایه کوپلی چیست و چگونه کار میکند؟
تعریف مکانیزم آببندی مهرهای (رزوهای) بدون نیاز به ابزار پیچیده
مکانیزم عملکرد در اتصالات پنج لایه کوپلی بر اساس سیستم مکانیکی رزوهای و فشردهسازی لوله استوار است. در این روش، لوله پنج لایه روی مغزی اتصال قرار گرفته و با سفت شدن مهره، یک حلقه چاکدار برنجی دور لوله فشرده میشود. این فشار مکانیکی، لوله را به بدنه برنجی و اورینگها میچسباند و بدون نیاز به هیچگونه دستگاه پرس یا چسب، آببندی کاملی ایجاد میکند.
چرا اتصالات کوپلی انتخاب اول پروژههای لوکس و بازسازی است؟
در پروژههای بازسازی یا ساختوسازهای لوکس، ضریب اطمینان بالا و امکان تغییرات احتمالی در آینده بسیار حیاتی است. این اتصالات به دلیل ضخامت بالای بدنه برنجی و قابلیت باز و بسته شدن آسان، به مجری اجازه میدهند بدون آسیب به کل شبکه، تغییرات مدنظر کارفرما را اعمال کند.
اسامی اتصالات پنج لایه کوپلی و کاربرد هر کدام
شناخت اسامی اتصالات لوله پنج لایه کوپلی به شما کمک میکند تا در زمان طراحی نقشه تأسیسات و خرید، دقیقترین انتخاب را داشته باشید:

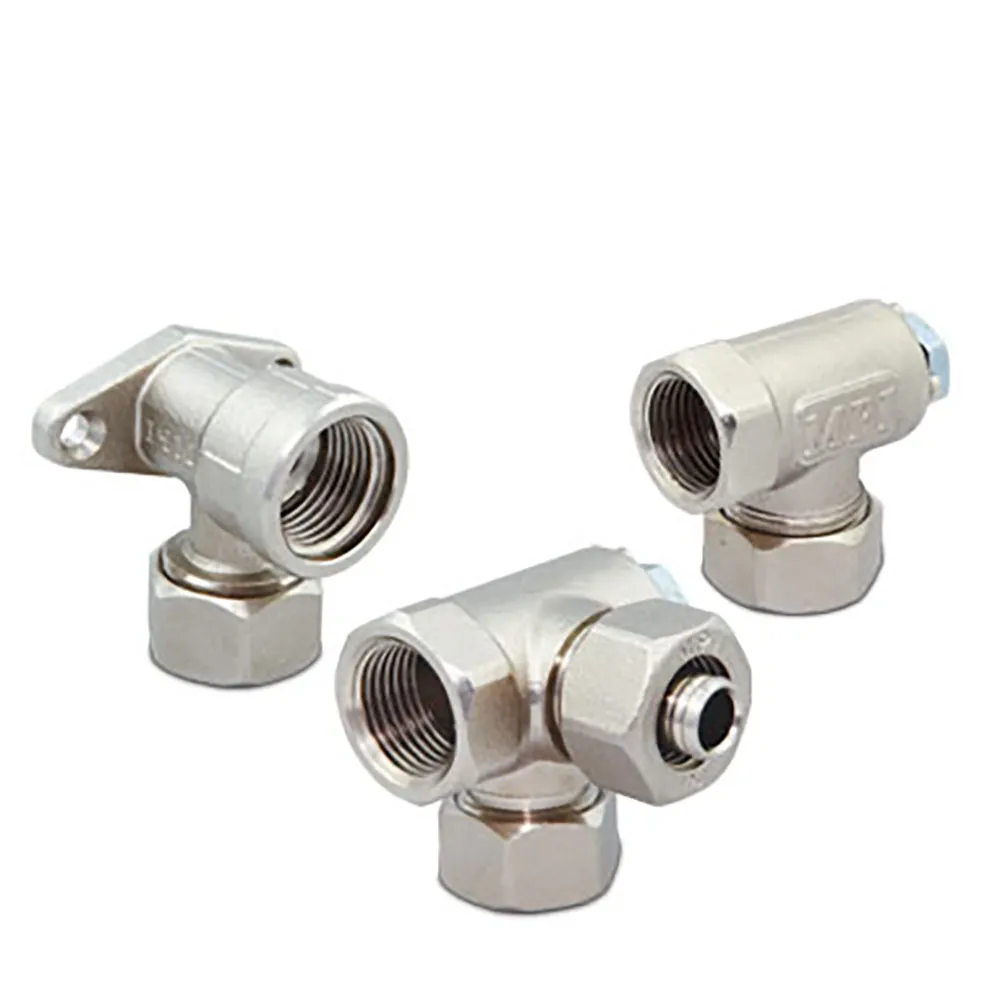

زانو کوپلی (مساوی، روپیچ، توپیچ و دیواری)
- زانو مساوی: برای تغییر مسیر لولهکشی با زاویه ۹۰ درجه برای لولههای همسایز.
- زانو روپیچ و توپیچ: جهت متصل کردن لوله به اتصالات دندهای یا شیرآلات.
- زانو دیواری: دارای پایهای جهت پیچ شدن به دیوار، مخصوص نصب شیرهای مخلوط توکار و روکار.
سه راهی کوپلی (مساوی، تبدیلی و دیواری)
- سه راهی مساوی: برای گرفتن انشعاب جدید با سایز یکسان از خط اصلی.
- سه راهی تبدیلی: جهت انشعابگیری با سایزی متفاوت (بزرگتر یا کوچکتر).
- سه راهی دیواری: نصب انشعابهای انتهایی که نیاز به محکم شدن روی سازه دیوار دارند.

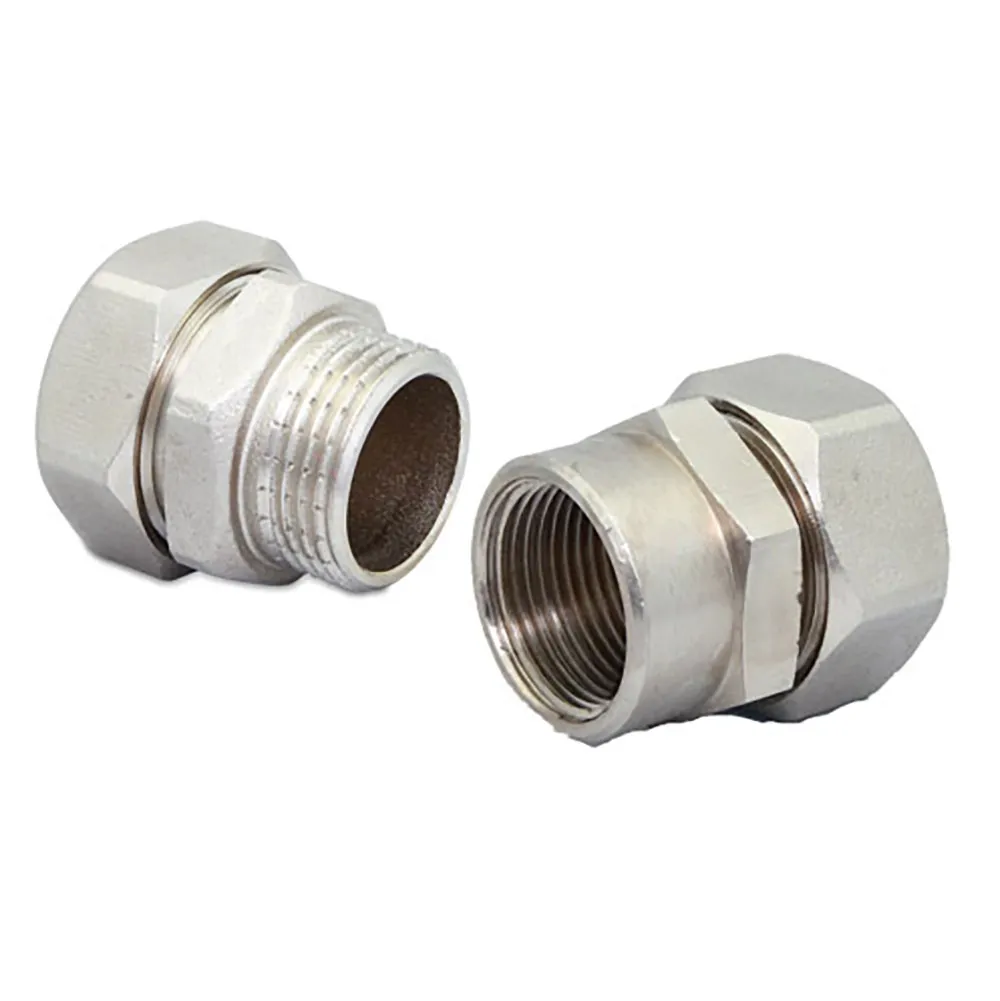

بوشن و رابط کوپلی (مساوی و تبدیلی)
- بوشن مساوی: برای اتصال دو لوله پنج لایه همسایز در مسیرهای مستقیم طولانی.
- بوشن تبدیلی: جهت اتصال و تغییر سایز دو لوله غیر همسایز به یکدیگر.
درپوش کوپلی و کلکتورهای مهرهای
- درپوش: جهت مسدود کردن موقت یا دائم انتهای مسیر لولهکشی برای انجام تست فشار.
- کلکتور مهرهای: وظیفه توزیع عادلانه و منظم آب در بخشهای مختلف ساختمان را بر عهده دارد.
آناتومی و اجزای تشکیلدهنده انواع اتصالات کوپلی لوله پنج لایه
بدنه و قطعات داخلی انواع اتصالات پنج لایه کوپلی از قطعات مهندسیشده دقیقی تشکیل شدهاند که عبارتند از:
بدنه برنجی با روکش نیکل ضخیم
شالوده اصلی اتصال از آلیاژ برنج (بدون سرب مضمر) تراشکاری شده و روی آن با لایه ضخیمی از نیکل پوشانده میشود تا در برابر اسیدهای آب و بارهای شیمیایی مصالح ساختمانی اکسید نشود.
حلقه برنجی چاکدار (حلقه سفتکننده لوله)
این حلقه دارای یک چاک ریز است که به آن اجازه میدهد با فشار مهره، جمع شده و مانند یک کمربند قدرتمند، لوله را روی مغزی اتصال قفل کند.
مهره برنجی سنگین برای مهار فشار
مهره وظیفه انتقال نیروی گشتاور آچار به حلقه چاکدار را دارد. سنگین بودن و ضخامت رزوههای این مهره، دوام آن را در برابر فشارهای هیدرولیکی تضمین میکند.
اورینگهای دوبل EPDM مقاوم در برابر حرارت
روی مغزی اتصال، دو عدد اورینگ از جنس لاستیک پلیمری EPDM قرار دارد که چسبندگی نهایی به جداره داخلی لوله را ایجاد کرده و مانع از کوچکترین نشتی آب گرم و سرد میشوند.
مزایا و معایب اتصالات پنج لایه کوپلی
امکان باز کردن، تغییر دکوراسیون و استفاده مجدد از اتصال
بزرگترین مزیت این سیستم این است که اگر در آینده نیاز به تغییر مسیر لولهها یا جابجایی تجهیزات داشته باشید، میتوانید مهره را باز کرده، اتصال را خارج کنید و دوباره در جای دیگر از آن بهره ببرید.
عدم نیاز به دستگاه پرس شارژی یا هیدرولیکی گرانقیمت
برای نصب این تجهیزات، به ابزار خاصی نیاز ندارید؛ دو عدد آچار تخت یا آچار فرانسه ساده برای کل فرآیند نصب کفایت میکند.
مقاومت بینظیر در برابر دما و فشار بالا
به دلیل حجم بالای برنج به کار رفته، این قطعات تابآوری فوقالعادهای در برابر نوسانات شدید دمایی (تا ۹۵ درجه سانتیگراد) در سیستمهای گرمایشی دارند.
وزن بالا و قیمت بیشتر نسبت به مدلهای پرسی
به عنوان تنها عیب، وزن بالای قطعات برنجی باعث شده است که قیمت نهایی خرید این قطعات از مدلهای پرسی بالاتر باشد.
عوامل مؤثر بر قیمت اتصالات لوله پنج لایه کوپلی
وزن برنج به کار رفته در بدنه و مهره اتصال
اصلیترین فاکتور تعیین قیمت، میزان شمش برنج مصرفی در فرآیند تولید قالب یا تراش قطعه است. قطعات سنگینتر، گرانتر هستند.
کیفیت آبکاری نیکل و نوع اورینگها
نوع اورینگ مصرفی (ایرانی، چینی یا اروپایی) و میزان میکرون آبکاری نیکل روی بدنه، به طور مستقیم بر کیفیت و هزینه تمامشده کالا اثر میگذارد.
نوسانات بازار ارز و تاثیر آن بر قیمت اتصالات لوله پنج لایه کوپلی
از آنجا که فلز برنج و مس یک کالای بورسی و جهانی هستند، نوسانات نرخ ارز مستقیماً روی قیمت اتصالات لوله پنج لایه کوپلی تأثیرگذار است.
آموزش گامبهگام نصب انواع اتصالات کوپلی لوله پنج لایه
- گام اول: برش صاف لوله با قیچی مخصوص: لوله پنج لایه را کاملاً عمود و بدون کجی برش بزنید.
- گام دوم: کالیبره کردن و ایجاد پخ: ابزار کالیبراتور را وارد لوله کرده، بچرخانید تا لبه داخلی لوله پخ بخورد و دیواره آن صاف شود.
- گام سوم: ترتیب جا زدن مهره، حلقه چاکدار و بدنه اتصال: ابتدا مهره برنجی را وارد لوله کنید، سپس حلقه چاکدار را بیندازید و در نهایت لوله را تا انتها درون مغزی اتصال فشار دهید.
- گام چهارم: سفت کردن مهره با آچار مناسب: با یک آچار بدنه را نگه دارید و با آچار دیگر مهره را تا زمانی که صدای سفت شدن نهایی (قفل شدن) شنیده شود، بپیچانید.
مقایسه فنی و اقتصادی: اتصالات کوپلی یا اتصالات پرسی؟
| شاخص عملکرد | اتصالات پنج لایه کوپلی | اتصالات پنج لایه پرسی |
| ابزار مورد نیاز | آچار دستی ساده | دستگاه پرس هیدرولیک یا شارژی |
| قابلیت باز شدن | دارد (۱۰۰٪) | ندارد (باید لوله بریده شود) |
| هزینه خرید قطعات | بالاتر | اقتصادیتر |
| سرعت اجرا | متوسط | بسیار سریع |
راهنمای خرید و تشخیص اصالت اتصالات پنج لایه کوپلی
برای خرید مطمئن، حتماً به ظرافت تراشکاری رزوهها، عدم وجود پلیسه در داخل اتصال و سنگینی وزن آن در دست توجه کنید. همچنین برندهای معتبر نام خود را به صورت برجسته روی بدنه حک میکنند. همواره پیش از خرید، لیست رسمی قیمت اتصالات پنج لایه کوپلی را از نمایندگیهای مجازمستر پایپ دریافت کنید تا درگیر کالاهای تقلبی و کارگاهی بدون استاندارد نشوید.
سوالات متداول کاربران (FAQ)
آیا میتوان از اتصالات کوپلی در لولهکشی توکار و داخل بتن استفاده کرد؟
طبق استانداردهای نظام مهندسی، به دلیل وجود مهره و احتمال شل شدن آن در اثر ارتعاشات ساختمان در درازمدت، بهتر است از اتصالات کوپلی به صورت روکار یا در جعبه کلکتور استفاده شود و برای توکار از سیستم پرسی استفاده گردد.
علت چکه کردن آب از مهره اتصالات کوپلی پس از نصب چیست؟
دو علت اصلی دارد؛ یا لوله قبل از نصب کالیبره نشده و لبه تیز آن اورینگ داخلی را پاره کرده است، یا مهره به اندازه کافی با آچار سفت نشده است.
آچار مناسب برای سفت کردن مهرههای این اتصالات چیست؟
استفاده از آچار فرانسه استاندارد یا آچارهای تخت ساختمانی بهترین گزینه است. از به کار بردن آچار شلاقی که به دندانهها و روکش نیکل آسیب میزند، خودداری کنید.
نتیجهگیری
بررسی جامع انواع اتصالات پنج لایه کوپلی نشان میدهد که این سیستم با وجود قیمت بالاتر نسبت به مدلهای پرسی، به دلیل عدم نیاز به ابزار گرانقیمت، کاربری آسان و دوام فوقالعاده در برابر فشار، یک سرمایهگذاری مطمئن برای بخشهای روکار و کلکتوری تأسیسات ساختمان شما به شمار میرود.
