انبساط حرارتی لوله پوش فیت چیست؟

انبساط حرارتی لوله پوش فیت به تغییر طول لوله در اثر افزایش دما گفته می‌شود و با کاهش دما، لوله دچار انقباض می‌شود. مقدار این تغییر به عواملی مانند جنس لوله، ضریب انبساط حرارتی، طول مسیر و اختلاف دما بستگی دارد.

این پدیده در لوله‌های پلیمری طبیعی است و به‌خودی‌خود نشانه خرابی سیستم نیست. مسئله اصلی زمانی ایجاد می‌شود که تغییر طول ناشی از دما در طراحی و اجرای شبکه در نظر گرفته نشود و حرکت لوله به تنش اضافی در اتصالات، نقاط مهار یا اجزای ساختمان تبدیل شود.

سیستم MasterFit راوند پلیمر در صفحه رسمی خود به‌عنوان سیستم لوله و اتصالات فاضلابی پلی‌پروپیلن معرفی شده است. در این صفحه، برای سری استاندارد ویژگی‌هایی از جمله مقاومت حرارتی اعلام‌شده و کاربرد در سیستم‌های تخلیه فاضلاب ذکر شده است. بنابراین در بررسی رفتار حرارتی این سیستم باید بین مقاومت حرارتی محصول و ضریب انبساط حرارتی ماده تفاوت قائل شد.

انبساط و انقباض حرارتی چه تفاوتی دارند؟

• انبساط حرارتی: افزایش طول لوله در اثر افزایش دما.
• انقباض حرارتی: کاهش طول لوله در اثر کاهش دما.

در یک سیستم فاضلابی ممکن است هر دو پدیده بارها در طول دوره بهره‌برداری اتفاق بیفتند؛ برای مثال زمانی که دمای لوله بر اثر عبور سیال گرم افزایش یافته و سپس با کاهش دما دوباره به شرایط قبلی بازمی‌گردد.

چرا انبساط حرارتی در سیستم پوش‌فیت اهمیت دارد؟

اهمیت انبساط حرارتی زمانی مشخص می‌شود که یک مسیر لوله‌کشی طولانی، در معرض تغییرات دما قرار داشته باشد اما امکان حرکت کنترل‌شده برای آن در نظر گرفته نشده باشد.

در چنین شرایطی تغییر طول لوله ممکن است به‌جای جذب‌شدن در محل مناسب، به نقاط مهار و اتصال منتقل شود.

بنابراین هدف طراحی حرارتی این نیست که لوله را کاملاً ثابت نگه داریم؛ بلکه باید:

• مقدار تغییر طول پیش‌بینی شود.
• مسیر حرکت مشخص باشد.
• نقاط ثابت و متحرک به‌درستی تعیین شوند.
• اتصال‌ها مطابق دستورالعمل سازنده اجرا شوند.

نقش اتصال سوکتی در جبران تغییر طول

در سیستم‌های پوش‌فیت، اتصال سوکتی می‌تواند در طراحی مناسب امکان حرکت محوری لوله را فراهم کند. مستندات فنی برخی سیستم‌های PP فاضلابی نیز استفاده از جابه‌جایی محوری در سوکت‌ها و ترکیب نقاط ثابت و لغزشی را برای مدیریت حرکت حرارتی توضیح می‌دهند.

با این حال، نباید تصور کرد که هر اتصال سوکتی بدون توجه به شرایط اجرا، به‌طور خودکار نقش درز انبساط را ایفا می‌کند.

میزان حرکت قابل جذب به عواملی مانند موارد زیر وابسته است:

• مشخصات خود سیستم
• طول لوله
• اختلاف دما
• دمای زمان اجرا
• نحوه مهار مسیر
• عمق ورود لوله به سوکت
• دستورالعمل فنی سازنده

بنابراین برای اجرای واقعی، دستورالعمل همان محصول باید مرجع اصلی باشد.

اگر فضای لازم برای حرکت حرارتی وجود نداشته باشد چه می‌شود؟

اگر لوله در برابر تغییر طول کاملاً مقید شود، بخشی از تغییر حرارتی می‌تواند به تنش مکانیکی تبدیل شود.

پیامد احتمالی آن می‌تواند شامل موارد زیر باشد:

• افزایش نیرو در نقاط مهار
• انتقال تنش به اتصالات
• جابه‌جایی ناخواسته مسیر
• ایجاد تغییر شکل موضعی
• واردشدن بار اضافی به اجزای متصل به لوله

بنابراین مسئله اصلی، کنترل حرکت حرارتی است، نه حذف کامل آن.

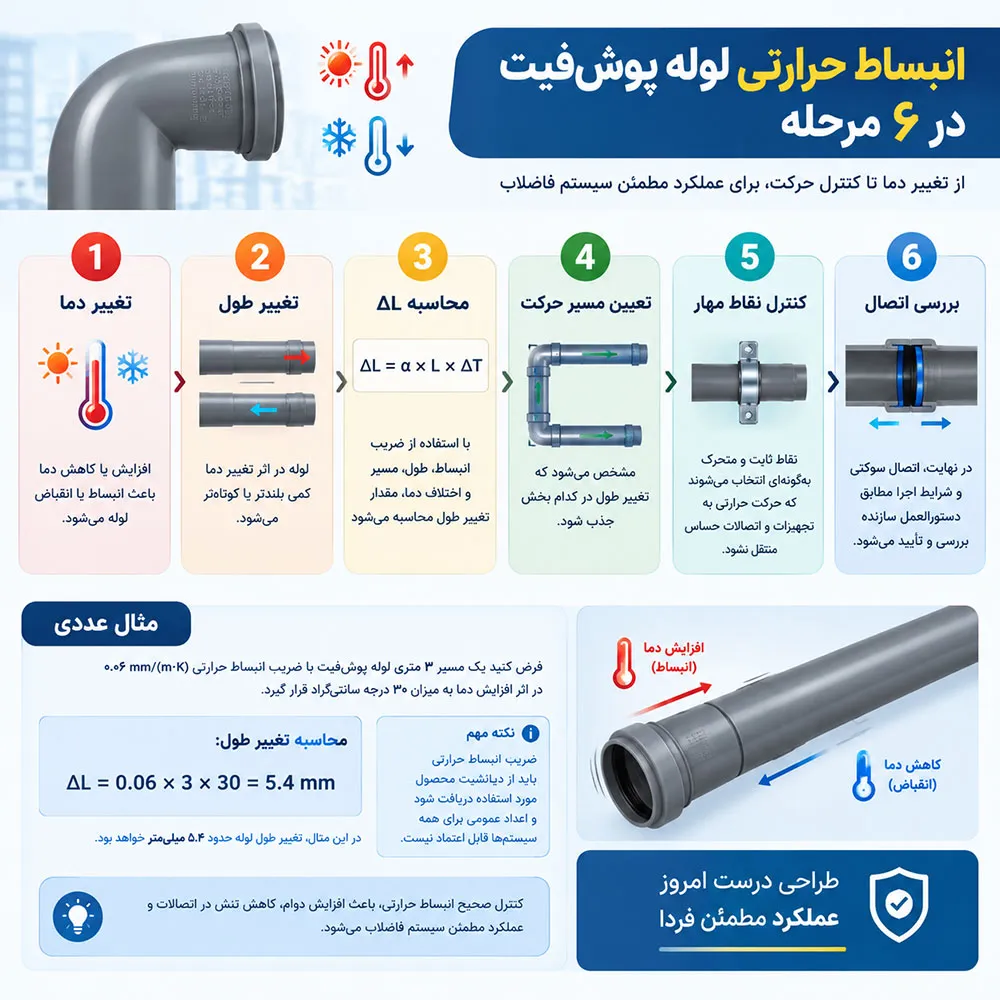

چگونه تغییر طول حرارتی لوله پوش‌فیت را محاسبه کنیم؟

برای یک برآورد اولیه از تغییر طول خطی لوله می‌توان از رابطه زیر استفاده کرد:

ΔL = α × L × ΔT

در این رابطه:

• ΔL = تغییر طول لوله
• α = ضریب انبساط خطی حرارتی
• L = طول اولیه لوله
• ΔT = اختلاف دما

سه عامل در این محاسبه اهمیت اصلی دارند: ضریب انبساط، طول مسیر و اختلاف دما.

ضریب انبساط حرارتی را از کجا باید به دست آورد؟

ضریب انبساط حرارتی باید تا حد امکان از دیتاشیت یا مستندات فنی همان محصول استخراج شود.

نمی‌توان یک عدد عمومی را به همه لوله‌های PP نسبت داد. برای مثال، در مستندات فنی محصولات مختلف PP فاضلابی، مقادیر متفاوتی برای ضریب انبساط اعلام شده است.

به همین دلیل عدد مربوط به یک محصول نباید بدون بررسی مشخصات فنی به محصول دیگری تعمیم داده شود.

مثال ساده محاسبه تغییر طول

فرض کنید برای یک سیستم فرضی، ضریب انبساط حرارتی 0.06 mm/(m·K) باشد.

اگر طول مسیر 3 متر و اختلاف دما 30 درجه سانتی‌گراد باشد:

ΔL = 0.06 × 3 × 30 = 5.4 mm

بنابراین تغییر طول محاسبه‌شده در این مثال حدود 5.4 میلی‌متر خواهد بود.

این عدد صرفاً برای توضیح روش محاسبه است و نباید به‌عنوان ضریب انبساط حرارتی MasterFit در نظر گرفته شود.

چه عواملی مقدار تغییر طول را تعیین می‌کنند؟

عامل	تأثیر
طول مسیر	افزایش طول، تغییر طول بالقوه را بیشتر می‌کند
اختلاف دما	اختلاف دمای بیشتر، تغییر طول بیشتری ایجاد می‌کند
جنس لوله	مواد مختلف ضرایب انبساط متفاوتی دارند
ضریب انبساط	میزان تغییر طول ماده در برابر تغییر دما را مشخص می‌کند
شرایط نصب	نقاط مهار و امکان حرکت بر رفتار واقعی مسیر اثر می‌گذارند
محل نصب	محیط گرم، سرد یا متغیر دامنه دمایی متفاوتی ایجاد می‌کند

چه شرایطی باعث افزایش اهمیت انبساط حرارتی می‌شود؟

انبساط حرارتی در همه پروژه‌ها اهمیت یکسانی ندارد. هرچه طول مسیر و دامنه تغییرات دمایی بیشتر و امکان حرکت کمتر باشد، بررسی حرارتی اهمیت بیشتری پیدا می‌کند.

مسیرهای طولانی

برای یک ماده مشخص و اختلاف دمای یکسان، مسیر طولانی‌تر تغییر طول بیشتری خواهد داشت.

به همین دلیل در خطوط طولانی باید حرکت حرارتی با دقت بیشتری بررسی شود.

اختلاف دمای زیاد

ممکن است دمای محیط و دمای سیال داخل لوله یکسان نباشد. عبور فاضلاب گرم، قرارگیری لوله در فضای سرد یا گرم و تغییرات دمایی محیط می‌تواند باعث تغییر دمای لوله شود.

فضاهای گرم و مجاورت منابع حرارتی

مسیرهایی که از موتورخانه، فضاهای گرم یا مجاورت تجهیزات حرارتی عبور می‌کنند ممکن است نسبت به سایر بخش‌های شبکه تغییرات دمایی بیشتری داشته باشند.

چرخه‌های تکرارشونده گرم و سرد

در برخی مسیرها مسئله فقط یک بار افزایش طول نیست. لوله ممکن است بارها در معرض چرخه گرم‌شدن و سردشدن قرار بگیرد و در نتیجه حرکت حرارتی به‌صورت تکرارشونده اتفاق بیفتد.

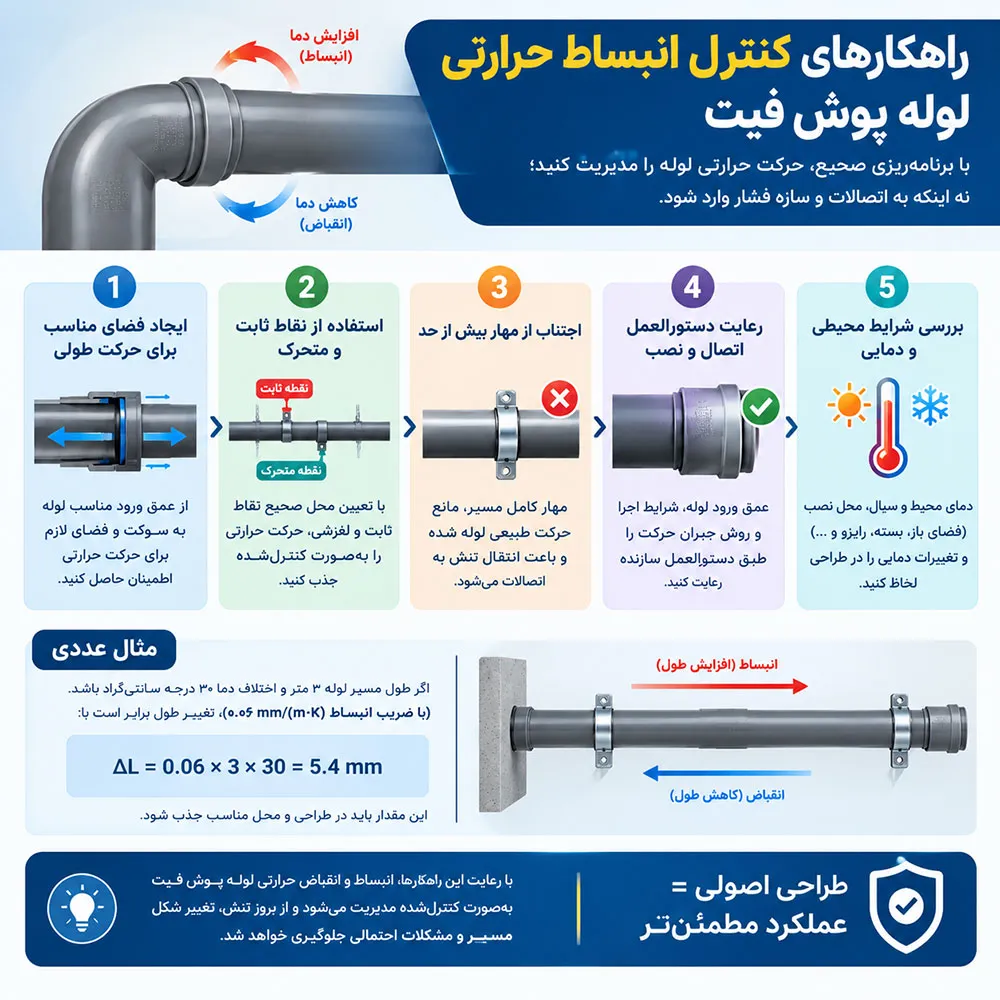

راهکارهای کنترل انبساط حرارتی لوله پوش فیت

کنترل انبساط حرارتی لوله پوش فیت یعنی هدایت و جذب تغییر طول در نقاط پیش‌بینی‌شده؛ نه جلوگیری کامل از حرکت لوله.

ایجاد امکان حرکت طولی کنترل‌شده

در سیستم‌هایی که اتصال سوکتی برای جذب حرکت حرارتی طراحی شده است، باید امکان حرکت موردنیاز اتصال حفظ شود.

این موضوع به معنی ایجاد یک فاصله دلخواه نیست. عمق ورود لوله و شرایط اتصال باید مطابق دستورالعمل فنی همان سیستم تعیین شود.

استفاده صحیح از نقاط ثابت و متحرک

به‌صورت مفهومی:

• نقطه ثابت مسیر لوله را در موقعیت مشخص نگه می‌دارد.
• نقطه لغزشی یا متحرک امکان جابه‌جایی کنترل‌شده را فراهم می‌کند.

ترکیب این نقاط باید به شکلی باشد که حرکت حرارتی به تجهیزات یا اتصالات حساس منتقل نشود.

چرا مهار بیش از حد لوله مناسب نیست؟

مهار لوله برای تثبیت مسیر ضروری است، اما اگر تمام مسیر بدون توجه به حرکت حرارتی مقید شود، تغییر طول دیگر نمی‌تواند به شکل کنترل‌شده اتفاق بیفتد.

بنابراین در طراحی مهار باید میان دو هدف تعادل برقرار شود:

تثبیت مسیر + امکان حرکت حرارتی کنترل‌شده

این موضوع با آموزش کامل ساپورت‌گذاری متفاوت است و جزئیات فاصله و نوع بست‌ها باید در مقاله تخصصی ساپورت‌گذاری بررسی شود.

اشتباهات رایج در کنترل انبساط حرارتی لوله پوش فیت

۱. نادیده‌گرفتن تغییر طول

یکی از خطاهای اصلی این است که لوله فقط به‌عنوان یک مسیر ثابت دیده شود و اثر تغییر دما در طراحی لحاظ نشود.

۲. مهار کامل مسیر بدون توجه به حرکت حرارتی

تثبیت بیش از حد مسیر می‌تواند حرکت طبیعی لوله را محدود کرده و تنش بیشتری به نقاط مهار وارد کند.

۳. بی‌توجهی به دمای زمان اجرا

شرایط دمایی هنگام نصب می‌تواند با شرایط بهره‌برداری متفاوت باشد. در برخی سیستم‌ها، دستورالعمل سازنده عمق ورود لوله به سوکت را با توجه به دمای زمان اجرا تعیین می‌کند.

۴. استفاده از ضریب انبساط عمومی

استفاده از یک عدد ثابت برای همه محصولات پلیمری می‌تواند نتیجه محاسبات را غیرواقعی کند. ضریب انبساط باید از مستندات فنی محصول مورد استفاده دریافت شود.

۵. نسبت‌دادن هر نشتی به انبساط حرارتی

نشتی می‌تواند دلایل متعددی داشته باشد و نباید بدون بررسی فنی مستقیماً به انبساط و انقباض حرارتی نسبت داده شود.

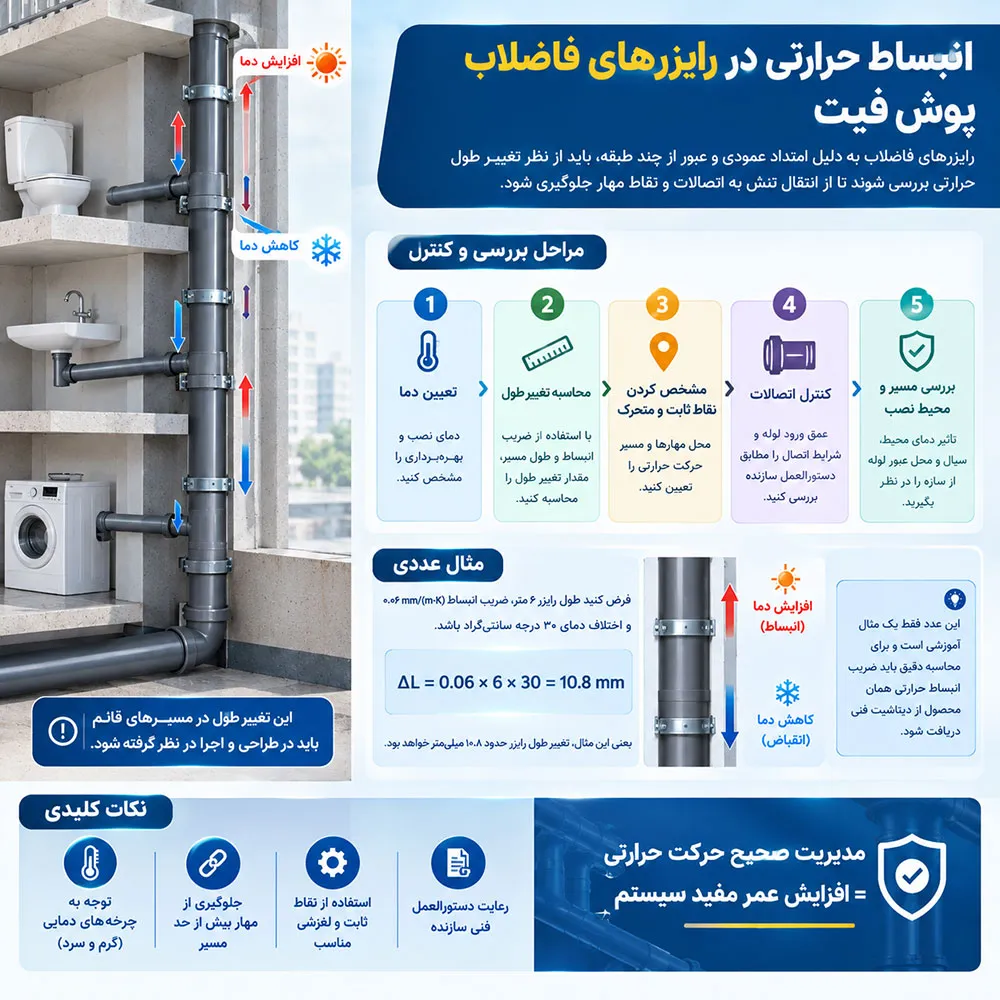

انبساط حرارتی در رایزرهای فاضلاب پوش‌فیت

رایزرهای فاضلابی به دلیل امتداد عمودی و امکان عبور از چند طبقه، باید از نظر تغییر طول حرارتی بررسی شوند.

در تحلیل حرارتی رایزر، موارد زیر اهمیت دارند:

• طول کلی مسیر
• اختلاف دمای احتمالی
• نقاط ثابت و لغزشی
• محل اتصالات
• عبور لوله از سقف و دیوار
• شرایط محیط اطراف رایزر

چرا مسیرهای قائم باید از نظر تغییر طول بررسی شوند؟

هرچه طول رایزر بیشتر باشد، مقدار تغییر طول بالقوه نیز افزایش می‌یابد. اگر این حرکت در طراحی دیده نشود، بخشی از آن ممکن است به نقاط مهار یا اتصال منتقل شود.

چگونه حرکت حرارتی رایزر را کنترل کنیم؟

برای یک بررسی اولیه باید:

1. طول مسیر مشخص شود.
2. محدوده دمایی تعیین شود.
3. ضریب انبساط محصول از مستندات فنی دریافت شود.
4. تغییر طول محاسبه شود.
5. نقاط ثابت و متحرک مشخص شوند.
6. محل‌های عبور لوله از اجزای ساختمان بررسی شوند.
7. دستورالعمل اتصال و مهار سازنده رعایت شود.

این موارد صرفاً چارچوب تحلیل حرارتی هستند و جایگزین طراحی تخصصی رایزر نمی‌شوند.

تفاوت مقاومت حرارتی و ضریب انبساط حرارتی چیست؟

این دو مفهوم یکسان نیستند.

مقاومت حرارتی به توانایی محصول برای عملکرد در محدوده دمایی مشخص مربوط است.

ضریب انبساط حرارتی نشان می‌دهد که طول ماده در برابر تغییر دما چه میزان تغییر می‌کند.

بنابراین حتی اگر یک محصول مقاومت حرارتی بالایی داشته باشد، نمی‌توان از این ویژگی مقدار تغییر طول آن را محاسبه کرد.

برای مثال، صفحه رسمی MasterFit راوند پلیمر برای سری استاندارد محصول مقاومت حرارتی اعلام‌شده را ذکر می‌کند، اما این مشخصه به‌تنهایی ضریب انبساط حرارتی را مشخص نمی‌کند.

برای محاسبه تغییر طول باید مشخصات فنی مربوط به ضریب انبساط خطی حرارتی محصول بررسی شود.

آیا انبساط حرارتی می‌تواند باعث نشتی در پوش‌فیت شود؟

خود انبساط حرارتی الزاماً باعث نشتی نمی‌شود.

برای بررسی نشتی باید مجموعه‌ای از عوامل بررسی شود:

• وضعیت اتصال
• نحوه اجرای سوکت
• وضعیت آب‌بند
• میزان حرکت حرارتی
• نقاط مهار
• تنش مکانیکی
• شرایط نصب
• تطابق اجرا با دستورالعمل سازنده

بنابراین اگر در یک سیستم پوش‌فیت نشتی مشاهده شود، نمی‌توان بدون بررسی سایر عوامل، انبساط حرارتی را علت قطعی آن دانست.

تفاوت رفتار حرارتی لوله پوش‌فیت با سایر لوله‌های فاضلابی چیست؟

رفتار حرارتی هر سیستم به جنس ماده، مشخصات محصول، ساختار لوله، نوع اتصال و شرایط نصب بستگی دارد.

حتی میان محصولات مختلف PP نیز ممکن است مقادیر متفاوتی برای ضریب انبساط حرارتی اعلام شود. بنابراین مقایسه باید بر اساس داده فنی محصول مشخص انجام شود.

از طرف دیگر، نحوه اتصال اهمیت زیادی دارد. در سیستم‌های پوش‌فیت، اتصال سوکتی می‌تواند در یک طراحی صحیح برای مدیریت حرکت طولی مورد استفاده قرار گیرد؛ اما مقدار حرکت قابل جذب و روش اجرای آن باید مطابق مستندات همان سیستم تعیین شود.

یک روش عملی برای بررسی انبساط حرارتی در پروژه

برای بررسی یک مسیر پوش‌فیت می‌توان این روند را دنبال کرد:

مرحله ۱: مشخص‌کردن طول مسیر

طول واقعی مسیر و قسمت‌هایی که تحت شرایط دمایی متفاوت هستند مشخص شود.

مرحله ۲: تعیین محدوده دمایی

دمای زمان نصب و دمای احتمالی در زمان بهره‌برداری بررسی شود.

مرحله ۳: دریافت مشخصات فنی

ضریب انبساط حرارتی از دیتاشیت همان محصول استخراج شود.

مرحله ۴: محاسبه تغییر طول

با استفاده از رابطه ΔL = α × L × ΔT مقدار تغییر طول اولیه برآورد شود.

مرحله ۵: تعیین مسیر حرکت

مشخص شود تغییر طول باید در کدام قسمت سیستم جذب شود.

مرحله ۶: بررسی نقاط مهار

نقاط ثابت و متحرک با مسیر حرکت حرارتی تطبیق داده شوند.

مرحله ۷: کنترل اتصال

عمق ورود، شرایط اتصال و روش جبران حرکت مطابق دستورالعمل سازنده بررسی شود.

چک‌لیست کنترل انبساط حرارتی لوله پوش‌فیت

مورد بررسی	سؤال کنترلی
طول مسیر	آیا طول واقعی مسیر در محاسبه تغییر طول لحاظ شده است؟
دما	آیا دمای نصب و محدوده دمای بهره‌برداری مشخص شده است؟
ضریب انبساط	آیا مقدار آن از دیتاشیت همان محصول گرفته شده است؟
اتصال سوکتی	آیا امکان حرکت موردنیاز اتصال حفظ شده است؟
نقاط مهار	آیا نقاط ثابت و لغزشی مطابق طراحی تعیین شده‌اند؟
مسیر رایزر	آیا تغییر طول مسیر قائم بررسی شده است؟
محل عبور	آیا امکان حرکت لوله در محل عبور از اجزای ساختمان وجود دارد؟
نقاط حساس	آیا اتصالات و تجهیزات تحت تنش ناخواسته قرار نمی‌گیرند؟
اجرای اتصال	آیا دستورالعمل فنی سازنده رعایت شده است؟

جمع‌بندی

انبساط حرارتی لوله پوش فیت بخش طبیعی رفتار لوله‌های پلیمری است. مسئله اصلی در سیستم پوش‌فیت، جلوگیری کامل از حرکت لوله نیست؛ بلکه باید مقدار تغییر طول محاسبه و مسیر حرکت آن کنترل شود.

برای مدیریت صحیح تغییر طول لوله پوش‌فیت باید:

• طول مسیر مشخص شود.
• اختلاف دمای احتمالی تعیین شود.
• ضریب انبساط از مستندات فنی محصول دریافت شود.
• تغییر طول محاسبه شود.
• مسیر حرکت مشخص شود.
• نقاط ثابت و متحرک متناسب با طراحی انتخاب شوند.
• اتصال سوکتی مطابق دستورالعمل سازنده اجرا شود.
• در صورت وجود نشتی، تمام عوامل احتمالی بررسی شوند و مشکل صرفاً به انبساط حرارتی نسبت داده نشود.

نکته مهم این است که مقاومت حرارتی، ضریب انبساط و قابلیت جبران حرکت سه مفهوم متفاوت هستند و هرکدام باید بر اساس مشخصات فنی و شرایط واقعی پروژه بررسی شوند.

سوالات متداول انبساط حرارتی لوله پوش فیت

بخش سوالات متداول درباره انبساط حرارتی لوله پوش‌فیت به پرسش‌های رایج درباره تغییر طول، اثر دما، محاسبه انبساط و روش‌های کنترل حرکت حرارتی پاسخ می‌دهد.

آیا لوله پوش‌فیت در اثر تغییر دما منبسط می‌شود؟

بله. لوله‌های پلیمری با افزایش دما منبسط و با کاهش دما منقبض می‌شوند. مقدار تغییر طول به ضریب انبساط، طول لوله و اختلاف دما بستگی دارد.

انبساط حرارتی لوله پوش‌فیت چگونه محاسبه می‌شود؟

برای برآورد تغییر طول خطی می‌توان از رابطه ΔL = α × L × ΔT استفاده کرد. ضریب انبساط باید از مشخصات فنی همان محصول دریافت شود.

آیا طول لوله بر میزان انبساط تأثیر دارد؟

بله. در شرایط یکسان، هرچه طول مسیر بیشتر باشد، تغییر طول بالقوه نیز بیشتر خواهد بود.

فضای لازم برای جبران انبساط لوله پوش‌فیت چقدر است؟

عدد ثابتی برای همه سیستم‌ها وجود ندارد. این مقدار به مشخصات محصول، طول مسیر، اختلاف دما، طراحی اتصال و دستورالعمل سازنده بستگی دارد.

آیا مهار کردن لوله می‌تواند مانع انبساط آن شود؟

مهار بیش از حد می‌تواند حرکت حرارتی را محدود و بخشی از تنش را به نقاط مهار منتقل کند. بنابراین باید میان تثبیت مسیر و امکان حرکت کنترل‌شده تعادل برقرار شود.

آیا انبساط حرارتی باعث نشتی در پوش‌فیت می‌شود؟

خیر، نمی‌توان انبساط حرارتی را علت قطعی هر نشتی دانست. وضعیت اتصال، آب‌بند، مهار، اجرای سوکت و شرایط نصب نیز باید بررسی شوند.

آیا می‌توان ضریب انبساط یک لوله PP را برای همه محصولات استفاده کرد؟

خیر. ضریب انبساط می‌تواند میان محصولات و سیستم‌های مختلف متفاوت باشد. برای محاسبه واقعی باید دیتاشیت همان محصول بررسی شود.

برای آشنایی با مشخصات، کاربردها و نکات انتخاب این سیستم، می‌توانید [لوله و اتصالات پوش‌فیت] را بررسی کرده و گزینه مناسب پروژه خود را انتخاب کنید.
