رایزر فاضلاب پوش‌فیت، مسیر عمودی شبکه فاضلاب ساختمان است که فاضلاب طبقات مختلف را جمع‌آوری و به مسیر اصلی تخلیه منتقل می‌کند. برای طراحی صحیح آن باید جانمایی رایزر، بار فاضلاب، قطر لوله، محل اتصال انشعاب‌ها، تهویه، نحوه مهار، حرکت طولی و دسترسی برای تعمیرات به‌صورت یکپارچه بررسی شود.
به بیان ساده، طراحی رایزر فاضلاب پوش‌فیت از این مراحل تشکیل می‌شود:
جانمایی رایزر → بررسی تعداد طبقات و بار فاضلاب → تعیین قطر → طراحی انشعاب‌ها → پیش‌بینی تهویه → طراحی مهار → کنترل حرکت حرارتی → تأمین دسترسی برای تعمیرات
بنابراین، صرفاً انتخاب یک لوله عمودی و اتصال انشعاب‌های طبقات، به معنی طراحی کامل رایزر نیست. رایزر باید از نظر ظرفیت انتقال فاضلاب، مسیر اجرا، هماهنگی با معماری و سایر تأسیسات و امکان نگهداری آینده ساختمان نیز بررسی شود.
در سیستم‌های پوش‌فیت، اتصالات سوکتی و نحوه مهار مسیر نیز اهمیت دارند؛ زیرا حرکت طولی لوله و نحوه کنترل آن باید مطابق مشخصات فنی سیستم و الزامات پروژه در نظر گرفته شود.
در ادامه، هر یک از این مراحل و نکات مهم طراحی رایزر فاضلاب پوش‌فیت در ساختمان‌های چندطبقه بررسی می‌شود.
رایزر فاضلاب پوش‌فیت چیست و چه وظیفه‌ای در ساختمان دارد؟

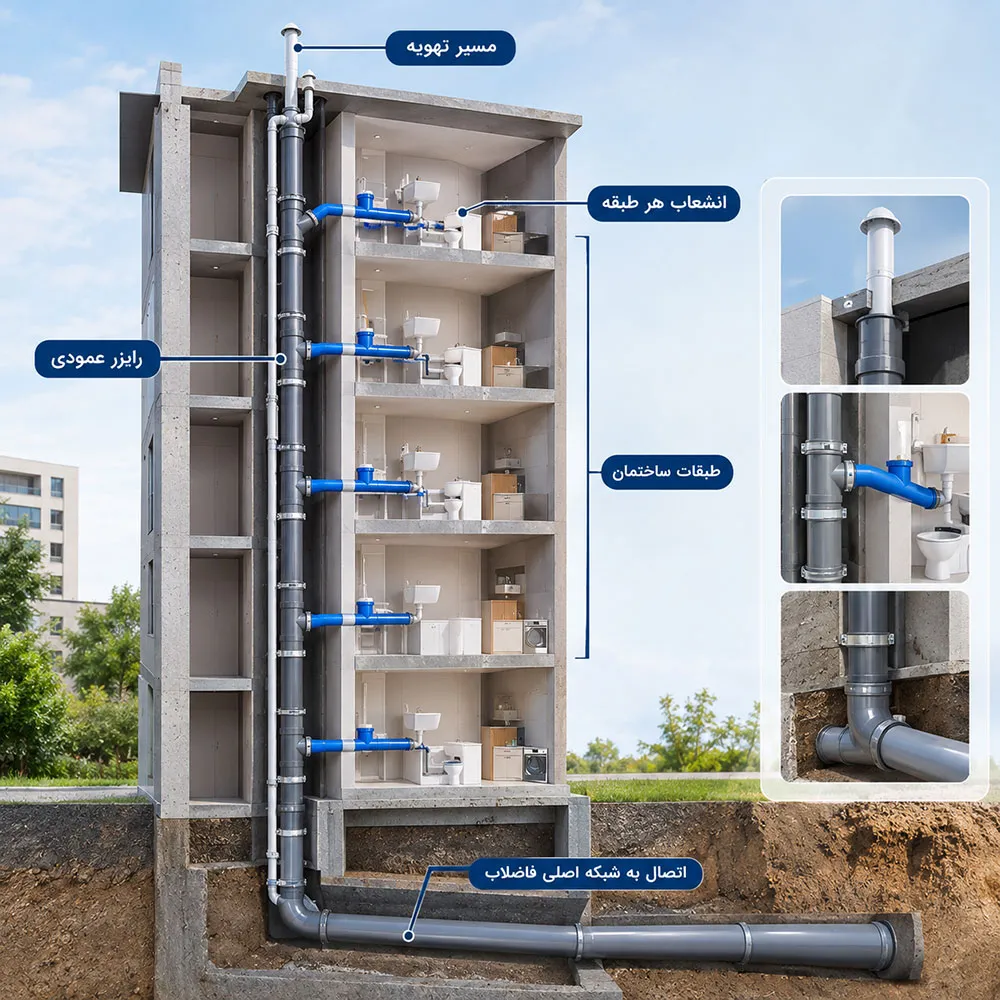

رایزر فاضلاب پوش‌فیت، مسیر عمودی شبکه فاضلاب ساختمان است که جریان فاضلاب انشعاب‌های طبقات مختلف را دریافت کرده و به بخش پایین‌دست شبکه منتقل می‌کند.
در ساختمان‌های چندطبقه، معمولاً چندین انشعاب افقی از واحدها، سرویس‌های بهداشتی، آشپزخانه‌ها و سایر نقاط مصرف به رایزر متصل می‌شوند.
به همین دلیل، رایزر را می‌توان ستون اصلی بخش عمودی شبکه فاضلاب در نظر گرفت.
وظایف اصلی رایزر فاضلاب
مهم‌ترین وظایف رایزر عبارت‌اند از:
- جمع‌آوری جریان فاضلاب از انشعاب‌های طبقات
- انتقال عمودی فاضلاب به بخش پایین‌دست شبکه
- ایجاد ارتباط میان شبکه فاضلاب طبقات و مسیر اصلی تخلیه
- فراهم‌کردن مسیر مناسب برای تهویه شبکه
- ایجاد امکان دسترسی و نگهداری در نقاط موردنیاز
- حفظ مسیر طراحی‌شده در طول عمر بهره‌برداری ساختمان
بنابراین، رایزر فاضلاب ساختمان فقط یک لوله عمودی نیست؛ بلکه مجموعه‌ای از مسیر لوله، انشعاب‌ها، اتصالات، تهویه، نقاط مهار و الزامات دسترسی است.
طراحی رایزر فاضلاب از چه مراحلی تشکیل می‌شود؟
طراحی رایزر فاضلاب معمولاً با جانمایی مسیر شروع می‌شود و سپس ظرفیت، قطر، انشعاب‌ها، تهویه، مهار، دسترسی و هماهنگی با سایر تأسیسات بررسی می‌شود.

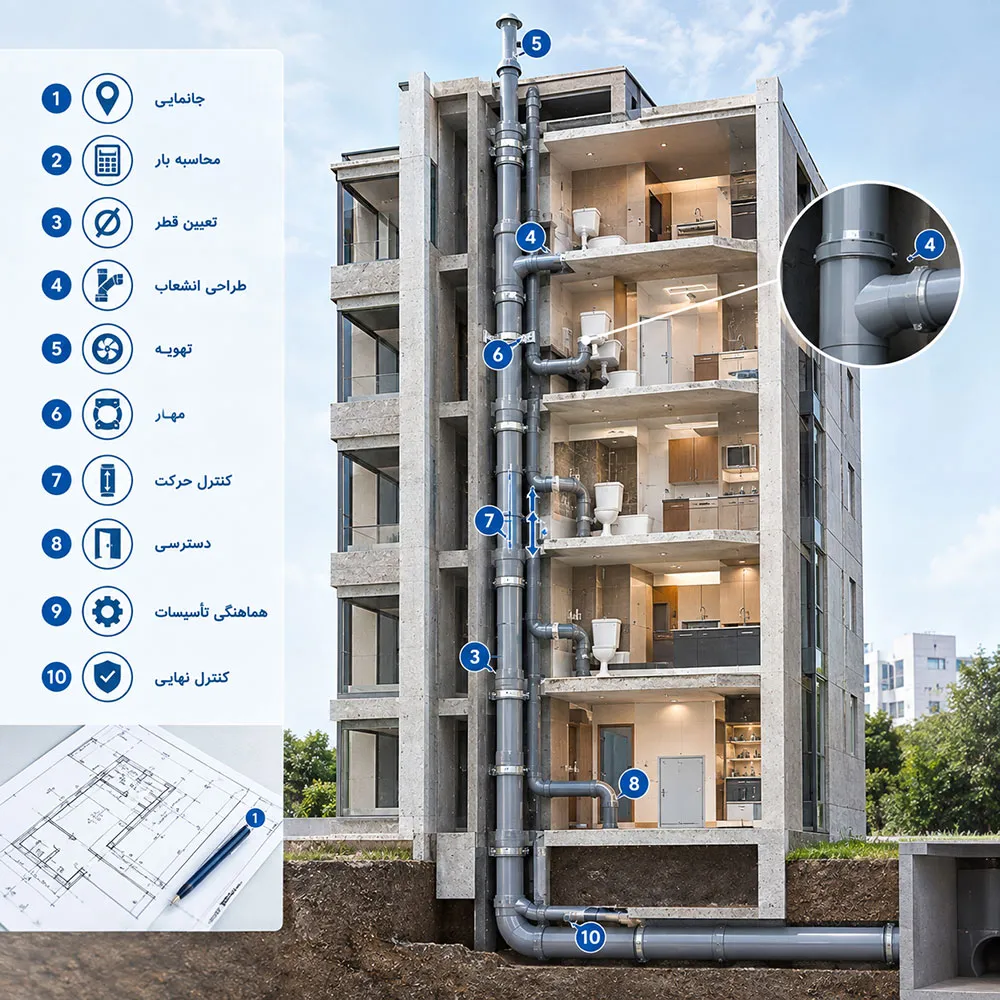

یک روند منطقی برای طراحی را می‌توان به شکل زیر خلاصه کرد:
جانمایی → بررسی بار فاضلاب → تعیین قطر → طراحی انشعاب‌ها → طراحی تهویه → بررسی مهار و حرکت → تأمین دسترسی → هماهنگی با سایر تأسیسات → کنترل نهایی
تعیین مسیر کلی رایزر در نقشه ساختمان
اولین مرحله، مشخص‌کردن محل عبور رایزر در پلان و مقاطع ساختمان است.
محل رایزر باید به‌گونه‌ای انتخاب شود که:
- انشعاب‌های طبقات مسیر منطقی داشته باشند.
- طول مسیرهای افقی غیرضروری افزایش پیدا نکند.
- رایزر در محل مناسب برای دسترسی قرار گیرد.
- با سازه ساختمان تداخل ایجاد نکند.
- عبور آن با سایر تأسیسات قابل هماهنگی باشد.
قرار دادن رایزر در نقطه‌ای که صرفاً از نظر معماری مناسب به نظر می‌رسد، بدون بررسی مسیر انشعاب‌ها، می‌تواند باعث پیچیده‌شدن شبکه فاضلاب شود.
بررسی تعداد طبقات و واحدهای متصل به رایزر
تعداد طبقات یکی از اطلاعات مهم طراحی است، اما به‌تنهایی معیار تعیین قطر رایزر نیست.
طراح باید مشخص کند:
- چند طبقه به رایزر متصل هستند؟
- در هر طبقه چند واحد یا مصرف‌کننده وجود دارد؟
- چه تجهیزات به این رایزر تخلیه می‌شوند؟
- آیا چند شاخه هم‌زمان به یک رایزر متصل خواهند شد؟
- آرایش انشعاب‌ها در طول رایزر چگونه است؟
این اطلاعات در مرحله محاسبه بار فاضلاب استفاده می‌شوند.
تعیین مسیر انشعاب‌ها و نقاط اتصال
پس از تعیین مسیر رایزر، باید محل ورود انشعاب‌های هر طبقه مشخص شود.
در این مرحله مواردی مانند موارد زیر بررسی می‌شوند:
- ارتفاع اتصال انشعاب
- جهت ورود جریان
- محل سه‌راهی‌ها و اتصالات
- تغییر جهت‌ها
- فضای موردنیاز برای نصب
- امکان دسترسی آینده به اتصالات
هدف این است که انشعاب‌ها بدون ایجاد آرایش پیچیده و غیرضروری به رایزر متصل شوند.
هماهنگی رایزر با سایر تأسیسات ساختمان
رایزر فاضلاب معمولاً در فضای تأسیساتی، داکت یا شفت قرار می‌گیرد؛ بنابراین باید با مسیرهای دیگر مانند:
- آب سرد و گرم
- برق
- تهویه
- سیستم‌های مکانیکی
- تأسیسات اطفای حریق
- سازه
هماهنگ شود.
رایزر باید پیش از اجرای نهایی در نقشه هماهنگی تأسیسات دیده شود، نه اینکه پس از اجرای سایر سیستم‌ها برای آن فضای باقی‌مانده انتخاب شود.

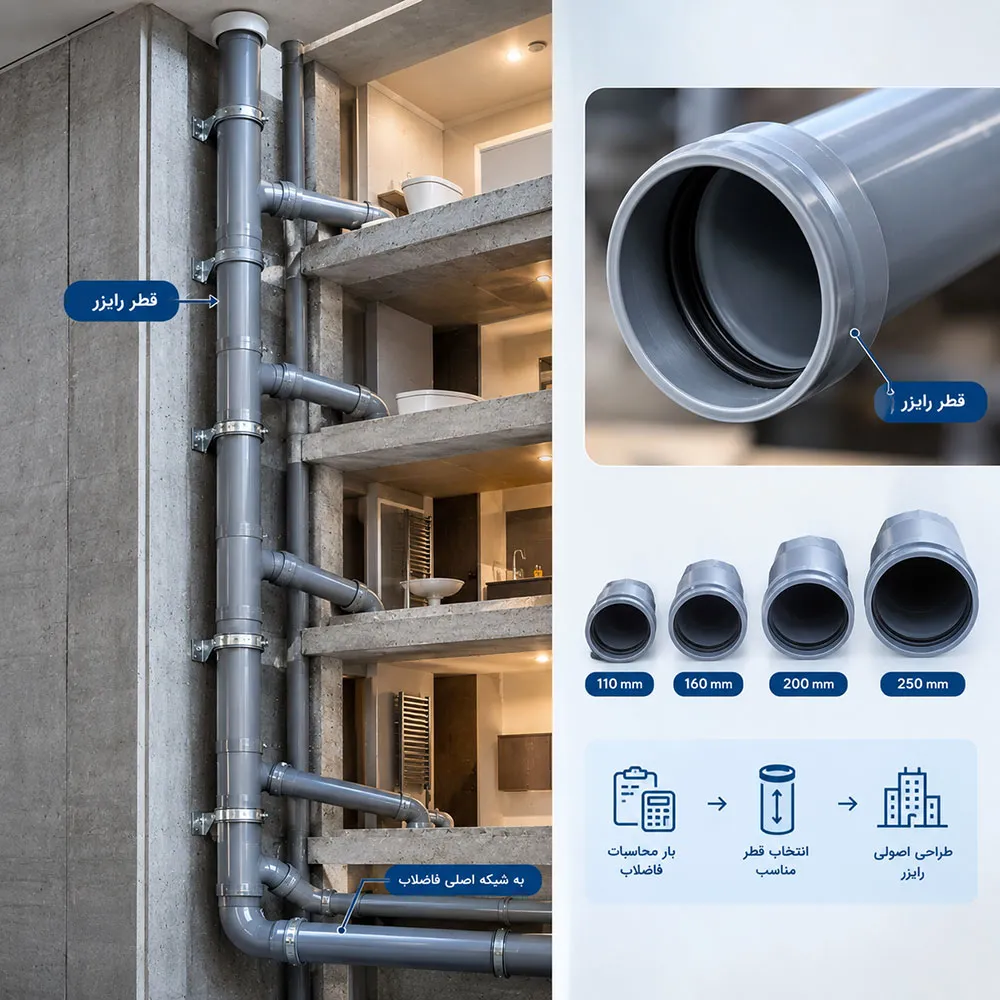

قطر رایزر فاضلاب پوش‌فیت چگونه تعیین می‌شود؟
قطر رایزر فاضلاب باید بر اساس محاسبات هیدرولیکی و شرایط واقعی شبکه تعیین شود، نه صرفاً بر اساس تعداد طبقات یا قطر لوله‌های انشعاب.
در طراحی فاضلاب ثقلی، ظرفیت موردنیاز شبکه به عواملی مانند بار فاضلاب، نحوه اتصال انشعاب‌ها، شرایط جریان و الزامات طراحی وابسته است.
استاندارد EN 12056-2 نیز موضوع طراحی و محاسبه لوله‌کشی فاضلاب به روش ثقلی داخل ساختمان را پوشش می‌دهد. بنابراین انتخاب قطر باید بر مبنای روش محاسباتی مورد استفاده در پروژه و مقررات قابل‌اعمال انجام شود.
تعداد واحدهای متصل چه تأثیری بر قطر رایزر دارد؟
تعداد واحدها یکی از داده‌های مؤثر بر طراحی است؛ زیرا با افزایش مصرف‌کننده‌ها، مقدار فاضلاب بالقوه‌ای که می‌تواند وارد شبکه شود نیز تغییر می‌کند.
اما تعداد واحدها به‌تنهایی پاسخ این سؤال را نمی‌دهد که:
«قطر رایزر چند میلی‌متر باشد؟»
برای پاسخ باید مشخص شود:
- نوع ساختمان چیست؟
- چه تجهیزات به شبکه متصل‌اند؟
- بار فاضلاب طراحی چقدر است؟
- آرایش انشعاب‌ها چگونه است؟
- سیستم تهویه چگونه طراحی شده است؟
- ارتفاع و پیکربندی رایزر چگونه است؟
بار فاضلاب چگونه در انتخاب قطر رایزر مؤثر است؟
بار فاضلاب، یکی از مبناهای اصلی تعیین ظرفیت موردنیاز رایزر است.
به‌جای اینکه برای مثال گفته شود «ساختمان شش‌طبقه همیشه به یک قطر مشخص نیاز دارد»، باید ابتدا بار طراحی شبکه تعیین شود و سپس قطر مناسب بر اساس روش محاسباتی انتخاب شود.
در این مرحله، طراح باید ظرفیت مسیر را با جریان موردنیاز مقایسه کند و از انتخاب قطر کمتر از نیاز یا بیش از حد بدون توجیه فنی جلوگیری کند.
چرا قطر انشعاب‌ها معیار مستقیمی برای انتخاب قطر رایزر نیست؟
ممکن است چندین انشعاب با قطرهای مختلف به یک رایزر متصل شوند؛ اما قطر رایزر تابع جمع ساده قطر این انشعاب‌ها نیست.
برای مثال، وجود چند انشعاب 50 یا 75 میلی‌متری به این معنا نیست که با جمع‌کردن قطر آن‌ها می‌توان قطر رایزر را تعیین کرد.
قطر رایزر بر اساس ظرفیت هیدرولیکی و آرایش واقعی شبکه تعیین می‌شود، نه جمع عددی قطر انشعاب‌ها.
انشعاب‌های فاضلاب چگونه به رایزر پوش‌فیت متصل می‌شوند؟
اتصال انشعاب به رایزر باید به‌گونه‌ای طراحی شود که جریان با کمترین اختلال وارد مسیر عمودی شود و اتصال از نظر تراز، جهت و دسترسی قابل کنترل باشد.
این بخش یکی از نقاط مهم طراحی رایزر است؛ زیرا انتخاب نامناسب محل یا جهت ورود انشعاب می‌تواند مسیر را پیچیده کند.
محل ورود انشعاب‌ها به رایزر
محل اتصال باید از قبل در نقشه مشخص شود.
در تعیین محل ورود باید به موارد زیر توجه کرد:
- ارتفاع کف تمام‌شده
- ارتفاع خروجی تجهیزات
- شیب موردنیاز انشعاب
- محل قرارگیری سه‌راهی یا اتصال
- فاصله از تغییر مسیرهای رایزر
- امکان نصب و بازدید
هدف، ایجاد کوتاه‌ترین مسیر عملی و قابل اجرا برای اتصال انشعاب به رایزر است.
انتخاب اتصال مناسب برای ورود انشعاب
اتصال مورد استفاده باید با نوع و ابعاد لوله، جهت جریان و سیستم فاضلاب سازگار باشد.
انتخاب اتصال نباید صرفاً بر اساس موجودبودن یک قطعه انجام شود.
در طراحی باید مشخص شود:
- قطر انشعاب چیست؟
- قطر رایزر چیست؟
- زاویه ورود جریان چگونه است؟
- آیا تغییر مسیر ایجاد می‌شود؟
- آیا اتصال فضای کافی برای نصب دارد؟
تغییر جهت جریان در محل اتصال
تغییر جهت جریان می‌تواند بر رفتار جریان و نحوه اجرای شبکه اثر بگذارد.
به همین دلیل، تغییر مسیرهای ناگهانی و غیرضروری باید تا حد امکان از طراحی حذف شوند و در صورت نیاز به تغییر جهت، اتصال مناسب و آرایش صحیح در نظر گرفته شود.
نکات مهم در تراز و هم‌راستایی انشعاب‌ها
تراز نامناسب می‌تواند باعث ایجاد مشکل در نصب، شیب یا اتصال شود.
پیش از اجرای رایزر باید محل دقیق انشعاب‌ها با ارتفاع‌های واقعی ساختمان کنترل شود.
هم‌راستایی مناسب لوله و اتصال، علاوه بر ساده‌ترکردن اجرا، احتمال ایجاد تنش و فشار نامناسب روی اتصالات را نیز کاهش می‌دهد.
تهویه رایزر فاضلاب چه نقشی در طراحی سیستم دارد؟
تهویه رایزر برای کنترل شرایط فشار در شبکه فاضلاب و کمک به حفاظت از آب‌بندهای سیفون‌ها اهمیت دارد.
حرکت حجم فاضلاب در یک شبکه عمودی می‌تواند شرایط فشار داخل سیستم را تغییر دهد. اگر تهویه به‌درستی طراحی نشود، احتمال ایجاد شرایط نامطلوب در آب‌بندهای سیفون و عملکرد شبکه افزایش پیدا می‌کند.
استانداردهای طراحی فاضلاب داخلی، تهویه را به‌عنوان بخشی از طراحی شبکه در نظر می‌گیرند.
چرا رایزر فاضلاب به تهویه نیاز دارد؟
سیستم فاضلاب علاوه بر انتقال مایع، با جریان هوا نیز سروکار دارد.
در زمان حرکت جریان:
- هوا در شبکه جابه‌جا می‌شود.
- فشارهای مثبت و منفی ایجاد می‌شوند.
- آب‌بند سیفون‌ها باید در برابر اختلالات فشار محافظت شود.
بنابراین، تهویه نباید به‌عنوان یک مسیر جانبی و جدا از طراحی اصلی در نظر گرفته شود.
ارتباط تهویه با فشار داخل شبکه فاضلاب
حرکت سریع یا حجم زیاد جریان می‌تواند باعث تغییر فشار در بخش‌هایی از شبکه شود.
طراحی مناسب تهویه به ایجاد شرایط مناسب برای تبادل هوا کمک می‌کند و از ایجاد فشارهای نامطلوب در بخش‌های مختلف سیستم جلوگیری می‌کند.
محل اتصال مسیر تهویه به رایزر
جزئیات محل اتصال مسیر تهویه به رایزر باید بر اساس سیستم طراحی، مقررات پروژه و نقشه تأسیسات تعیین شود.
در ساختمان‌های چندطبقه، مسیر تهویه باید از ابتدا در نقشه رایزر دیده شود تا در مرحله اجرا با معماری یا سایر تأسیسات تداخل پیدا نکند.
نکات طراحی ونت در ساختمان‌های چندطبقه
در طراحی مسیر تهویه باید مواردی مانند:
- ارتفاع ساختمان
- آرایش انشعاب‌ها
- تعداد رایزرها
- نحوه خروج یا ادامه مسیر تهویه
- الزامات مقرراتی
- دسترسی برای نگهداری
بررسی شود.
هیچ آرایش واحدی را نمی‌توان بدون بررسی شرایط پروژه به تمام ساختمان‌ها تعمیم داد.
رایزر فاضلاب در ساختمان‌های چندطبقه چه ملاحظاتی دارد؟
در ساختمان‌های چندطبقه، افزایش ارتفاع رایزر باعث می‌شود موضوعات ظرفیت، مهار، تهویه، دسترسی و هماهنگی تأسیسات اهمیت بیشتری پیدا کنند.
رایزر یک ساختمان دوطبقه و یک ساختمان چندین‌طبقه ممکن است از نظر اصول کلی مشابه باشند، اما شرایط طراحی و اجرای آن‌ها الزاماً یکسان نیست.
تغییر شرایط رایزر با افزایش تعداد طبقات
با افزایش تعداد طبقات:
- تعداد نقاط اتصال بیشتر می‌شود.
- طول مسیر عمودی افزایش پیدا می‌کند.
- بار فاضلاب تغییر می‌کند.
- نیاز به مهار و کنترل مسیر اهمیت بیشتری پیدا می‌کند.
- هماهنگی با شفت و سایر تأسیسات پیچیده‌تر می‌شود.
- دسترسی به نقاط مختلف مسیر اهمیت بیشتری پیدا می‌کند.
بنابراین، طراحی رایزر باید هم‌زمان با طراحی معماری و مکانیک ساختمان انجام شود.
دسترسی به رایزر برای بازدید و تعمیرات
رایزر نباید در فضایی قرار گیرد که پس از اتمام ساختمان عملاً غیرقابل دسترسی باشد.
محل‌های مهم برای دسترسی باید از مرحله طراحی مشخص شوند؛ به‌خصوص نقاطی که:
- اتصال‌های متعدد دارند.
- تغییر مسیر ایجاد شده است.
- احتمال نیاز به بازرسی وجود دارد.
- اجزای قابل تعویض در آن‌ها قرار گرفته‌اند.
هماهنگی رایزر با فضاهای معماری و تأسیساتی
فضای شفت باید برای ابعاد واقعی لوله، اتصالات، عایق احتمالی، ساپورت و فضای دسترسی کافی باشد.
یکی از خطاهای متداول این است که فقط فضای عبور لوله در نظر گرفته شود، در حالی که اجرای اتصال و تعمیرات نیز به فضای کار نیاز دارد.
انتقال مسیر رایزر تا شبکه اصلی فاضلاب
در پایین ساختمان، رایزر باید به مسیر اصلی تخلیه متصل شود.
این بخش باید از نظر:
- تغییر مسیر
- دسترسی
- بارگذاری
- محل اتصال
- هماهنگی با کف و سازه
- ادامه مسیر تا شبکه اصلی
بررسی شود.
مهار و نگهداری رایزر فاضلاب پوش‌فیت چگونه انجام می‌شود؟
مهار رایزر باید هم وزن مسیر عمودی را کنترل کند و هم پایداری جانبی لوله را حفظ کند، بدون اینکه حرکت موردنیاز سیستم را بی‌دلیل محدود کند.
در وبلاگ راوند پلیمر، مقاله مستقلی درباره ساپورت‌گذاری لوله پوش‌فیت وجود دارد؛ بنابراین در این مقاله فقط جنبه اختصاصی مهار رایزر بررسی می‌شود.
نقش بست‌ها در مهار مسیر عمودی
بست‌ها و نگهدارنده‌ها باید باعث پایداری رایزر شوند و بار مسیر را به شکل کنترل‌شده به سازه منتقل کنند.
در مسیر عمودی، علاوه بر جلوگیری از حرکت جانبی، وزن لوله، اتصالات و محتویات مسیر نیز باید مورد توجه قرار گیرد.
محل قرارگیری نقاط مهار در رایزر
محل مهار باید بر اساس:
- مشخصات سیستم
- قطر لوله
- ارتفاع رایزر
- محل اتصالات
- شرایط سازه
- دستورالعمل نصب سازنده
تعیین شود.
استفاده از یک فاصله ثابت برای تمام رایزرها بدون توجه به این عوامل، رویکرد مناسبی نیست.
چگونه از انتقال بار نامناسب به اتصالات جلوگیری کنیم؟
اتصال سوکتی نباید بدون طراحی مناسب به‌عنوان تکیه‌گاه بار یک مسیر طولانی استفاده شود.
ساپورت باید وظیفه انتقال بار به سازه را بر عهده بگیرد و جزئیات مهار با عملکرد اتصال هماهنگ باشد.
انبساط حرارتی رایزر پوش‌فیت چگونه کنترل می‌شود؟
انبساط حرارتی به تغییر طول لوله در اثر تغییر دما گفته می‌شود و در طراحی رایزر باید به‌گونه‌ای مدیریت شود که حرکت لوله باعث ایجاد تنش ناخواسته در اتصالات یا سازه نشود.
راوند پلیمر برای انبساط حرارتی لوله پوش‌فیت مقاله تخصصی مستقلی دارد؛ بنابراین در اینجا فقط ارتباط آن با طراحی رایزر بررسی می‌شود.
چرا تغییر دما باعث تغییر طول رایزر می‌شود؟
لوله‌های پلیمری در برابر تغییر دما دچار تغییر ابعادی می‌شوند.
در یک رایزر بلند، حتی تغییر طولی محدود در هر واحد طول می‌تواند در مجموع به حرکت قابل توجهی تبدیل شود.
بنابراین ارتفاع رایزر، اختلاف دما و نحوه مهار آن باید در طراحی مورد توجه قرار گیرد.
نقش اتصالات سوکتی در کنترل حرکت طولی
اتصال سوکتی می‌تواند در طراحی حرکت طولی لوله نقش داشته باشد؛ اما نحوه استفاده از آن باید مطابق طراحی و دستورالعمل سیستم باشد.
نکته مهم این است که:
نباید صرفاً با ثابت‌کردن تمام نقاط رایزر، حرکت حرارتی را حذف کرد.
مسئله اصلی، کنترل و هدایت حرکت در محل مناسب است.
نقاط ثابت و متحرک در رایزر چه کاربردی دارند؟
در طراحی مکانیکی مسیر می‌توان میان نقاطی که وظیفه تثبیت موقعیت لوله را دارند و نقاطی که اجازه حرکت کنترل‌شده می‌دهند تفاوت قائل شد.
محل و تعداد این نقاط باید بر اساس سیستم مورد استفاده و جزئیات نصب مشخص شود.
برای محاسبات و بررسی کامل‌تر تغییر طول، مقاله تخصصی انبساط حرارتی را می‌توان به‌عنوان محتوای مکمل این بخش معرفی کرد.
مسیر رایزر فاضلاب چگونه برای بازدید و تعمیرات قابل دسترس طراحی می‌شود؟
یک رایزر خوب فقط باید قابل اجرا نباشد؛ باید در زمان بهره‌برداری نیز قابل بازرسی و تعمیر باشد.
اگر رایزر در شفتی کاملاً بسته قرار گیرد و هیچ امکان دسترسی به نقاط مهم وجود نداشته باشد، یک مشکل کوچک در اتصال یا مسیر می‌تواند به تعمیرات دشوار و پرهزینه تبدیل شود.
اهمیت دسترسی به نقاط اتصال
اتصالات، تغییر مسیرها و نقاطی که احتمال نیاز به بررسی دارند باید در موقعیتی قرار بگیرند که امکان دسترسی به آن‌ها وجود داشته باشد.
در ساختمان‌های چندطبقه، این موضوع اهمیت بیشتری دارد؛ زیرا تعداد اتصالات و ارتفاع رایزر افزایش پیدا می‌کند.
پیش‌بینی امکان تعمیر و تعویض قطعات
در طراحی باید این سؤال مطرح شود:
اگر یکی از قطعات رایزر در آینده نیاز به تعویض داشته باشد، آیا امکان دسترسی و انجام عملیات وجود دارد؟
اگر پاسخ منفی باشد، جانمایی رایزر نیازمند بازبینی است.
نقش محل عبور رایزر در نگهداری آینده ساختمان
رایزر باید در فضایی قرار گیرد که:
- با اجزای دائمی معماری مسدود نشود.
- دسترسی لازم برای تعمیرات وجود داشته باشد.
- امکان بازدید از نقاط حساس فراهم باشد.
- تعمیرکار بتواند بدون تخریب گسترده به مسیر دسترسی پیدا کند.
۷ اشتباه رایج در طراحی رایزر فاضلاب پوش‌فیت
در این بخش، اشتباهات رایج در طراحی رایزر فاضلاب پوش‌فیت مانند انتخاب نادرست قطر، جانمایی نامناسب، پیش‌بینی نکردن تهویه، اتصال غیراصولی انشعاب‌ها و بی‌توجهی به مهار، حرکت طولی و دسترسی برای تعمیرات بررسی می‌شود.
۱. انتخاب قطر بدون بررسی بار فاضلاب
انتخاب قطر صرفاً بر اساس تجربه، تعداد طبقات یا قطر رایج بازار می‌تواند باعث شود ظرفیت واقعی شبکه به‌درستی بررسی نشود.
۲. جانمایی نامناسب رایزر
قرار دادن رایزر در نقطه‌ای که انشعاب‌ها را مجبور به مسیرهای طولانی یا پیچیده می‌کند، می‌تواند طراحی و اجرای شبکه را دشوار کند.
۳. پیش‌بینی نکردن تهویه مناسب
تهویه باید از مرحله طراحی رایزر در نظر گرفته شود؛ نه اینکه پس از اجرای شبکه به‌عنوان یک راهکار جانبی به آن اضافه شود.
۴. ورود نامناسب انشعاب‌ها به رایزر
تراز، جهت ورود و نوع اتصال باید با شرایط واقعی شبکه هماهنگ باشد.
۵. دشوار کردن دسترسی برای تعمیرات
رایزری که پس از بسته‌شدن شفت قابل دسترسی نباشد، در زمان بهره‌برداری مشکل‌ساز خواهد شد.
۶. مهار نامناسب مسیر عمودی
مهار ضعیف می‌تواند پایداری رایزر را کاهش دهد و مهار بیش‌ازحد نیز ممکن است با حرکت طراحی‌شده سیستم تداخل ایجاد کند.
۷. نادیده گرفتن حرکت طولی لوله
تغییر دما و حرکت طولی باید در طراحی مکانیکی مسیر مورد توجه قرار گیرد؛ جزئیات آن نیز باید با سیستم مورد استفاده تطبیق داده شود.
چک‌لیست طراحی رایزر فاضلاب پوش‌فیت قبل از اجرای پروژه
قبل از شروع اجرای رایزر، این چک‌لیست می‌تواند برای کنترل نقشه و هماهنگی تأسیسات استفاده شود:
| مورد | پرسش کنترلی |
| جانمایی | آیا محل رایزر با پلان معماری هماهنگ است؟ |
| ظرفیت | آیا بار فاضلاب طراحی بررسی شده است؟ |
| قطر | آیا قطر رایزر بر اساس محاسبات پروژه انتخاب شده است؟ |
| انشعاب | آیا محل و جهت ورود انشعاب‌ها مشخص شده است؟ |
| اتصال | آیا نوع و ابعاد اتصالات با لوله‌ها سازگار است؟ |
| تهویه | آیا مسیر تهویه رایزر از ابتدا در نقشه دیده شده است؟ |
| مهار | آیا نحوه مهار مسیر عمودی مشخص شده است؟ |
| انبساط | آیا حرکت طولی ناشی از تغییر دما در نظر گرفته شده است؟ |
| دسترسی | آیا نقاط موردنیاز برای بازدید و تعمیر قابل دسترسی هستند؟ |
| شفت | آیا فضای کافی برای لوله، اتصالات، ساپورت و عملیات تعمیر وجود دارد؟ |
| سازه | آیا عبور رایزر با تیر، ستون، سقف و دیوارهای سازه‌ای هماهنگ شده است؟ |
| سایر تأسیسات | آیا مسیر رایزر با سایر سیستم‌های تأسیساتی تداخل ندارد؟ |
| اجرا | آیا جزئیات اجرایی با دستورالعمل سیستم مورد استفاده تطبیق داده شده است؟ |
| کنترل نهایی | آیا مسیر، اتصالات، مهارها و دسترسی‌ها پیش از بسته‌شدن شفت بررسی شده‌اند؟ |
جمع‌بندی طراحی رایزر فاضلاب پوش‌فیت در ساختمان‌های چندطبقه
طراحی رایزر فاضلاب پوش‌فیت باید به‌صورت یک فرآیند یکپارچه انجام شود.
نقطه شروع، جانمایی صحیح رایزر در نقشه ساختمان است؛ اما کار طراحی در همین مرحله پایان نمی‌یابد. پس از تعیین مسیر، باید بار فاضلاب و ظرفیت موردنیاز بررسی و قطر رایزر بر اساس محاسبات پروژه تعیین شود.
در ادامه، محل ورود انشعاب‌ها، نوع اتصالات، مسیر تهویه، نحوه مهار رایزر، امکان حرکت طولی و دسترسی برای تعمیرات بررسی می‌شوند.
برای ساختمان‌های چندطبقه، هماهنگی رایزر با شفت، معماری، سازه و سایر تأسیسات نیز اهمیت ویژه‌ای دارد.
در نهایت می‌توان فرآیند طراحی را در این زنجیره خلاصه کرد:
جانمایی → محاسبه بار → تعیین قطر → طراحی انشعاب → تهویه → مهار → کنترل حرکت → دسترسی → هماهنگی تأسیسات → کنترل نهایی
بنابراین، انتخاب لوله یا قطر رایزر بدون بررسی شرایط واقعی ساختمان نمی‌تواند مبنای مناسبی برای یک طراحی مهندسی باشد.
سوالات متداول درباره رایزر فاضلاب پوش‌فیت
در این بخش، سؤالات متداول درباره رایزر فاضلاب پوش‌فیت، از جمله نحوه طراحی و تعیین قطر تا اصول اتصال انشعاب‌ها، تهویه، مهار، کنترل حرکت حرارتی و دسترسی برای تعمیرات بررسی و پاسخ داده می‌شود.
رایزر فاضلاب پوش‌فیت چیست؟
رایزر فاضلاب پوش‌فیت مسیر عمودی شبکه فاضلاب ساختمان است که انشعاب‌های طبقات مختلف را دریافت کرده و جریان فاضلاب را به مسیر پایین‌دست منتقل می‌کند.
قطر رایزر فاضلاب چگونه تعیین می‌شود؟
قطر رایزر بر اساس بار فاضلاب، شرایط جریان، آرایش انشعاب‌ها، ارتفاع و الزامات طراحی تعیین می‌شود. تعداد طبقات یا قطر انشعاب‌ها به‌تنهایی برای تعیین قطر کافی نیست.
رایزر فاضلاب ساختمان چندطبقه به چه نکاتی نیاز دارد؟
در ساختمان چندطبقه باید علاوه بر ظرفیت و قطر، جانمایی شفت، انشعاب‌ها، تهویه، مهار مسیر عمودی، حرکت حرارتی، دسترسی و هماهنگی با سایر تأسیسات بررسی شود.
آیا رایزر فاضلاب به سیستم تهویه نیاز دارد؟
تهویه بخش مهمی از طراحی شبکه فاضلاب است و برای کنترل شرایط فشار و حفاظت از عملکرد آب‌بندهای شبکه مورد توجه قرار می‌گیرد. آرایش دقیق تهویه باید مطابق مقررات و طراحی پروژه تعیین شود.
رایزر پوش‌فیت چگونه مهار می‌شود؟
رایزر باید به‌گونه‌ای مهار شود که وزن مسیر و پایداری جانبی آن کنترل شود، در حالی که حرکت موردنیاز سیستم نیز بی‌دلیل محدود نشود. فاصله و جزئیات دقیق مهار باید از دستورالعمل فنی سیستم مورد استفاده استخراج شود.
انبساط حرارتی در رایزر پوش‌فیت چگونه کنترل می‌شود؟
با درنظرگرفتن تغییر طول ناشی از دما و هماهنگ‌کردن نقاط مهار و اتصالات با حرکت پیش‌بینی‌شده سیستم. برای جزئیات محاسباتی باید به دستورالعمل محصول و محاسبات پروژه مراجعه شود.
برای طراحی رایزر فاضلاب چه عواملی باید بررسی شود؟
مهم‌ترین عوامل عبارت‌اند از:
- جانمایی رایزر
- بار فاضلاب
- قطر لوله
- تعداد و آرایش انشعاب‌ها
- تهویه
- تغییر مسیرها
- مهار مکانیکی
- حرکت حرارتی
- دسترسی برای تعمیرات
- هماهنگی با سازه و سایر تأسیسات
- الزامات مقرراتی و مشخصات فنی سیستم
No comment
