دریچه بازدید پوش‌فیت قطعه‌ای است که دسترسی به بخش مشخصی از لوله‌کشی ساختمان را برای بررسی، سرویس و رفع گرفتگی فراهم می‌کند؛ به‌این‌ترتیب، می‌توان مسیر فاضلاب را بدون بازکردن دائمی اتصالات یا تخریب پوشش‌های ساختمانی بررسی و نگهداری کرد.
در سیستم‌های فاضلاب پوش‌فیت، محل نصب دریچه بازدید باید با توجه به مسیر لوله، تغییر جهت‌ها، نقاط احتمالی تجمع آلودگی، امکان استفاده از ابزار پاک‌سازی و دسترسی پس از پایان ساخت‌وساز تعیین شود. نصب دریچه در نقطه‌ای که بعداً پشت کابینت، دیوار ثابت یا تجهیزات ساختمانی پنهان شود، ممکن است بخش مهمی از فایده آن را از بین ببرد.
در این مقاله، با عملکرد دریچه بازدید، محل‌های مناسب بررسی، نکات انتخاب و اجرا و خطاهای رایج در جانمایی آن آشنا می‌شوید.
دریچه بازدید پوش‌فیت چیست و چه کاربردی دارد؟

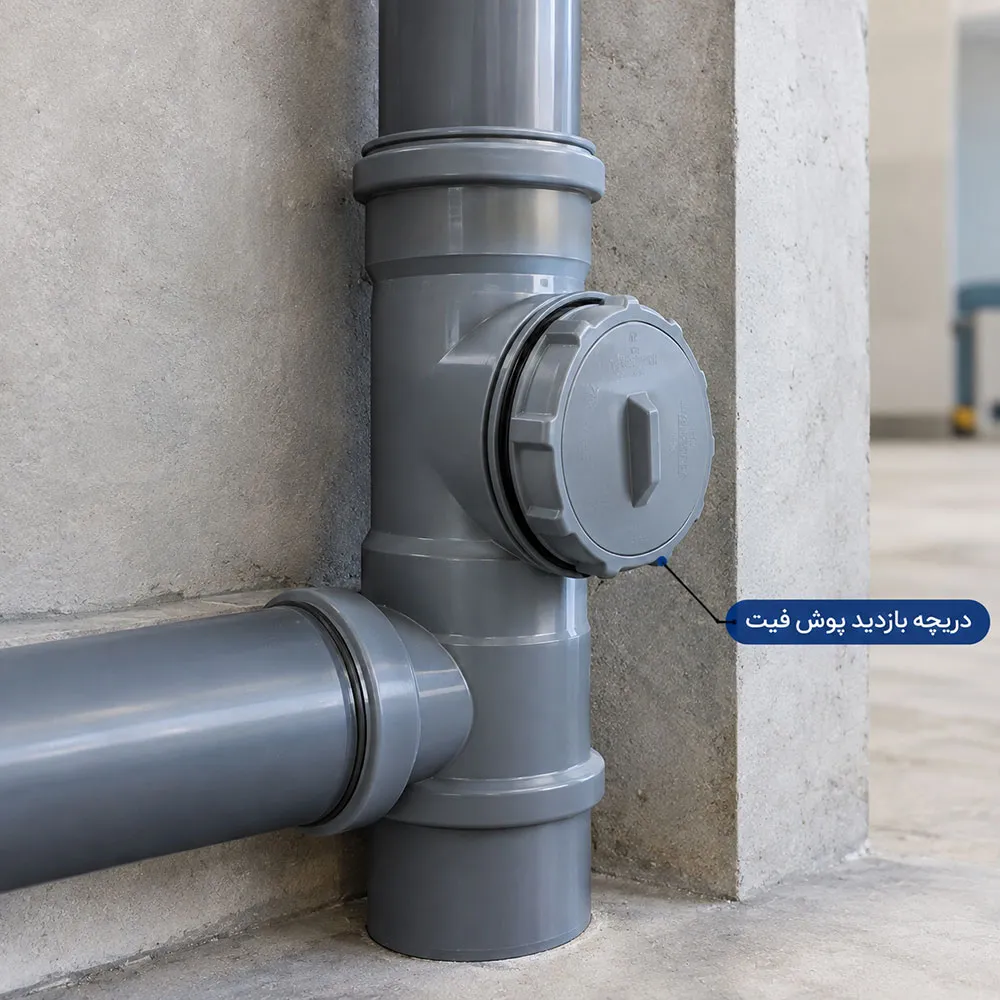

دریچه بازدید پوش‌فیت، بخشی از شبکه فاضلاب است که برای دسترسی به داخل مسیر لوله‌کشی و انجام عملیات بررسی یا پاک‌سازی در نظر گرفته می‌شود. این قطعه معمولاً دارای یک دهانه قابل بازشدن و درپوش یا پلاگ مناسب است و باید با نوع و ابعاد لوله و شرایط نصب هماهنگ باشد.
کاربردهای اصلی دریچه بازدید عبارت‌اند از:
- فراهم‌کردن دسترسی برای بررسی وضعیت داخل لوله
- کمک به ورود ابزارهای مناسب پاک‌سازی و رفع گرفتگی
- تسهیل سرویس بخش‌هایی از شبکه که دسترسی مستقیم به آن‌ها دشوار است
- کاهش نیاز به بازکردن اتصالات یا تخریب بخش‌هایی از ساختمان در زمان تعمیر
- کمک به شناسایی محل بروز مشکل در مسیر لوله‌کشی
دریچه بازدید به‌تنهایی مانع گرفتگی نمی‌شود و جایگزین طراحی صحیح، شیب مناسب، اجرای اصولی یا نگهداری شبکه نیست. نقش آن فراهم‌کردن یک نقطه دسترسی برنامه‌ریزی‌شده است تا در صورت نیاز بتوان عملیات بررسی و سرویس را با دشواری کمتری انجام داد.
تفاوت دریچه بازدید با سایر اتصالات فاضلابی
هر اتصال در شبکه فاضلاب وظیفه مشخصی دارد. زانویی برای تغییر جهت مسیر، سه‌راهی یا اتصال انشعابی برای پیوند مسیرها و تبدیل برای اتصال لوله‌هایی با اندازه‌های متفاوت به کار می‌رود. در مقابل، دریچه بازدید با هدف ایجاد دسترسی برای بررسی و پاک‌سازی طراحی می‌شود.
| قطعه | وظیفه اصلی | نکته اجرایی |
| زانویی | تغییر جهت مسیر لوله | نوع و زاویه آن باید با مسیر و شرایط جریان هماهنگ باشد |
| سه‌راهی یا اتصال انشعابی | اتصال شاخه فرعی به مسیر اصلی | جهت و آرایش اتصال در عملکرد شبکه مؤثر است |
| تبدیل | اتصال لوله‌هایی با قطر متفاوت | انتخاب آن باید با ابعاد و نوع سیستم سازگار باشد |
| دریچه بازدید | ایجاد دسترسی برای بررسی و پاک‌سازی | باید پس از نصب نیز قابل دسترس و قابل بازشدن بماند |
دریچه بازدید را نباید با دریچه کف‌شور، سیفون یا منهول یکسان دانست. این اجزا از نظر ساختار و کارکرد متفاوت‌اند و انتخاب هرکدام به نیاز و محل استفاده در شبکه بستگی دارد.
دریچه بازدید فاضلاب در چه نقاطی نصب می‌شود؟
محل نصب دریچه بازدید باید به‌گونه‌ای انتخاب شود که هم دسترسی به بخش موردنظر شبکه را فراهم کند و هم امکان بازکردن درپوش و استفاده از ابزار سرویس وجود داشته باشد. نقاط تغییر جهت، مسیرهای طولانی و بخش‌هایی که دسترسی به آن‌ها پس از تکمیل ساختمان دشوار می‌شود، در زمان طراحی نیازمند بررسی ویژه‌اند.
محل‌های متداولی که طراح یا مجری باید از نظر نیاز به دسترسی بررسی کند، عبارت‌اند از:
- ابتدای برخی مسیرهای افقی یا انتهای بالادست آن‌ها
- نقاط تغییر جهت مسیر که پاک‌سازی از آن‌ها دشوارتر است
- بخش‌هایی از شبکه که مسیر طولانی دارند
- نقاط اتصال شبکه داخلی ساختمان به مسیر خروجی
- پای برخی رایزرها، در صورت نیاز طراحی و امکان دسترسی مناسب
این فهرست به معنی الزام نصب دریچه در تمام نقاط نام‌برده نیست. تعداد، اندازه و محل دقیق دریچه‌ها باید با نقشه اجرایی، نوع شبکه، ابعاد لوله، ضوابط معتبر پروژه و دستورالعمل سازنده تطبیق داده شود.
محل‌های نیازمند دسترسی در مسیر لوله‌کشی
در مسیرهای افقی، تغییر جهت‌ها و طول مسیر از عوامل مهم در بررسی محل دسترسی هستند. هرچه مسیر پیچیده‌تر یا دسترسی به آن دشوارتر باشد، اهمیت پیش‌بینی نقطه مناسب برای سرویس بیشتر می‌شود.
برای مثال، در مسیری که چند تغییر جهت دارد، مجری باید بررسی کند آیا ابزار پاک‌سازی از یک نقطه قابل دسترس می‌تواند به بخش موردنظر برسد یا به نقطه دسترسی دیگری نیاز است. صرف وجود یک دریچه در ابتدای مسیر، تضمین نمی‌کند که تمام بخش‌های شبکه از همان نقطه قابل سرویس باشند.
در طراحی باید علاوه بر محل دریچه، جهت ورود ابزار و امکان انجام عملیات نیز در نظر گرفته شود. دسترسی‌ای که فقط از نظر هندسی روی نقشه مناسب به نظر می‌رسد، ممکن است در اجرا به دلیل وجود دیوار، تجهیزات یا فضای ناکافی قابل استفاده نباشد.
نکات مربوط به دسترسی به دریچه بازدید در رایزر
رایزر فاضلاب مسیر عمودی انتقال پساب میان طبقات است. در برخی طراحی‌ها، پیش‌بینی نقطه دسترسی در بخش‌هایی از رایزر یا پای آن می‌تواند برای بررسی و سرویس شبکه مفید باشد؛ اما محل و تعداد دریچه‌ها باید با آرایش رایزر و ضوابط پروژه تعیین شود.
در جانمایی دریچه بازدید در رایزر، موارد زیر را بررسی کنید:
- آیا محل نصب برای بازکردن درپوش فضای کافی دارد؟
- آیا دریچه پس از اجرای دیوار یا پوشش شفت همچنان قابل دسترسی خواهد بود؟
- آیا محل دریچه با مسیر انشعاب‌ها و سایر تجهیزات تداخل دارد؟
- آیا ابزار سرویس می‌تواند از دهانه دریچه به بخش موردنظر هدایت شود؟
- آیا درپوش پس از نصب به‌سادگی قابل شناسایی و بازشدن است؟
قرار دادن دریچه در داخل شفتی که پس از ساخت‌وساز کاملاً بسته می‌شود، بدون پیش‌بینی دریچه دسترسی مناسب، ممکن است سرویس آینده را دشوار کند. بنابراین، هماهنگی میان نقشه تأسیسات و جزئیات معماری اهمیت زیادی دارد.
اهمیت دسترسی پس از اتمام عملیات ساختمانی
دریچه بازدید زمانی کارآمد است که در زمان نیاز بتوان به آن دسترسی داشت. پنهان‌شدن دریچه پشت کاشی، کابینت ثابت، تجهیزات یا پوشش دائمی، ممکن است استفاده از آن را به تخریب یا بازکردن اجزای دیگر وابسته کند.
پیش از نهایی‌شدن محل نصب، مجری و ناظر باید وضعیت نهایی فضا را بررسی کنند؛ نه اینکه فقط به شرایط زمان اجرای لوله‌کشی توجه داشته باشند. در صورت قرارگیری دریچه در دیوار یا کف، باید جزئیات دسترسی و پوشش آن به شکلی طراحی شود که ضمن حفظ ظاهر و ایمنی فضا، امکان بازکردن و سرویس نیز باقی بماند.
دریچه بازدید چه نقشی در نگهداری شبکه فاضلاب دارد؟
دریچه بازدید با فراهم‌کردن نقطه دسترسی، عملیات بررسی و پاک‌سازی بخش‌هایی از شبکه را ساده‌تر می‌کند. این موضوع به‌ویژه در مسیرهایی اهمیت دارد که دسترسی مستقیم به آن‌ها محدود است یا بازکردن اتصالات برای سرویس، زمان و هزینه بیشتری ایجاد می‌کند.
کمک به بررسی و تشخیص گرفتگی
وقتی نشانه‌هایی مانند تخلیه کند، برگشت پساب یا گرفتگی تکرارشونده مشاهده می‌شود، دسترسی به نقاط مناسب شبکه می‌تواند در بررسی مسیر مؤثر باشد. متخصص با توجه به محل علائم و نقشه لوله‌کشی، نقطه‌ای را برای بازدید یا ورود ابزار انتخاب می‌کند.
البته وجود دریچه بازدید به‌تنهایی محل دقیق گرفتگی را مشخص نمی‌کند. تشخیص مشکل ممکن است به بررسی چند نقطه، استفاده از ابزارهای تخصصی یا بازرسی تصویری نیاز داشته باشد.
تسهیل سرویس و پاک‌سازی مسیر
دریچه بازدید می‌تواند امکان ورود ابزارهای مناسب برای پاک‌سازی را فراهم کند. انتخاب روش سرویس به نوع گرفتگی، جنس لوله، قطر مسیر، محل انسداد و توصیه‌های سازنده بستگی دارد.
در زمان سرویس باید از ابزار و روشی استفاده شود که به لوله، اتصالات و آب‌بندی آسیب نزند. بازکردن درپوش نیز باید با رعایت ایمنی و کنترل احتمال خروج پساب انجام شود؛ به‌خصوص اگر احتمال تجمع پساب یا فشار غیرعادی در مسیر وجود داشته باشد.
نکات مهم در انتخاب و اجرای دریچه بازدید پوش‌فیت
انتخاب دریچه بازدید فقط به قطر لوله محدود نمی‌شود. نوع اتصال، سازگاری قطعه با سیستم، شرایط نصب، امکان آب‌بندی و دسترسی پس از اجرا نیز باید بررسی شوند.
تناسب اتصال با سیستم لوله‌کشی
دریچه بازدید باید برای نوع لوله و شرایط کاربرد موردنظر مناسب باشد. در سیستم پوش‌فیت، سازگاری ابعادی و نوع اتصال با اجزای شبکه اهمیت دارد. استفاده از قطعه‌ای که برای سیستم یا شرایط نصب موردنظر تأیید نشده است، می‌تواند مشکلاتی در اتصال، آب‌بندی یا سرویس ایجاد کند.
پیش از انتخاب، این موارد را بررسی کنید:
- قطر اسمی لوله و اتصال
- نوع و ساختار اتصال
- سازگاری قطعه با سیستم لوله‌کشی
- شرایط نصب و محیط بهره‌برداری
- دستورالعمل نصب و محدودیت‌های اعلام‌شده از سوی سازنده
توجه به آب‌بندی و دسترسی مناسب
درپوش دریچه باید به‌درستی نصب شود و اتصال آن با شرایط بهره‌برداری شبکه سازگار باشد. آب‌بندی نامناسب می‌تواند باعث نشت پساب یا انتشار بوی نامطبوع شود.
هم‌زمان، درپوش باید در زمان سرویس قابل بازشدن باشد. استفاده از پوشش دائمی یا اجرای نامناسب جزئیات معماری در اطراف دریچه، دسترسی را محدود می‌کند. بنابراین، آب‌بندی مناسب و قابلیت دسترسی باید هم‌زمان بررسی شوند.
هماهنگی محل نصب با نقشه و شرایط پروژه
محل دریچه باید با نقشه تأسیسات، مسیرهای عبور لوله، اجزای معماری و تجهیزات نصب‌شده هماهنگ باشد. در پروژه‌های ساختمانی، تغییرات حین اجرا ممکن است محل دسترسی پیش‌بینی‌شده را تحت تأثیر قرار دهد.
به همین دلیل، پیش از پوشاندن مسیرها و تکمیل نازک‌کاری، موقعیت دریچه‌ها را با نقشه و وضعیت واقعی اجرا تطبیق دهید و از باقی‌ماندن دسترسی مناسب اطمینان حاصل کنید.
اشتباهات رایج در جانمایی و نصب دریچه بازدید
برخی خطاها در زمان اجرا ممکن است فوراً دیده نشوند، اما هنگام تعمیر و نگهداری مشکل ایجاد کنند.
| اشتباه | پیامد احتمالی | راهکار پیشگیرانه |
| نصب دریچه در محل غیرقابل دسترس | دشواری سرویس و احتمال تخریب پوشش‌ها | بررسی وضعیت نهایی فضا پیش از نصب |
| بی‌توجهی به جهت ورود ابزار | محدودشدن امکان پاک‌سازی مسیر | بررسی آرایش لوله و مسیر حرکت ابزار |
| انتخاب اتصال ناسازگار | احتمال مشکل در نصب یا آب‌بندی | کنترل مشخصات فنی و سازگاری قطعه |
| پوشاندن دائمی درپوش | از بین رفتن امکان دسترسی | پیش‌بینی پوشش یا دریچه دسترسی مناسب |
| بی‌توجهی به شرایط سرویس | دشواری بازکردن درپوش یا انجام عملیات | تأمین فضای کافی و بررسی روش سرویس |
| ثبت‌نکردن محل دریچه‌ها | دشواری پیدا کردن نقطه دسترسی در آینده | ثبت موقعیت در نقشه نهایی تأسیسات |
چک‌لیست بررسی دریچه‌های بازدید پیش از تحویل شبکه
پیش از تحویل سیستم فاضلاب، موارد زیر را بررسی کنید:
- محل دریچه‌ها با نقشه اجرایی و وضعیت نهایی ساختمان مطابقت دارد.
- درپوش‌ها قابل شناسایی و بازشدن هستند.
- فضای کافی برای انجام عملیات سرویس وجود دارد.
- نوع اتصال و ابعاد قطعات با سیستم لوله‌کشی سازگار است.
- وضعیت آب‌بندی و نصب درپوش بررسی شده است.
- هیچ پوشش دائمی مانع دسترسی به دریچه‌ها نشده است.
- محل دریچه‌ها در نقشه نهایی یا مستندات تحویل ثبت شده است.
- بررسی و آزمون‌های لازم شبکه مطابق مشخصات پروژه انجام شده‌اند.
این چک‌لیست جایگزین نقشه مصوب، ضوابط فنی یا دستورالعمل سازنده نیست؛ بلکه ابزاری برای کنترل موارد مهم دسترسی و نگهداری پیش از تحویل شبکه است.
پرسش‌های متداول درباره دریچه بازدید پوش‌فیت
در این بخش به پرسش‌های رایج درباره دریچه بازدید پوش‌فیت، از جمله کاربرد، محل نصب، نحوه انتخاب و نقش آن در سرویس و نگهداری شبکه فاضلاب پاسخ می‌دهیم.
دریچه بازدید پوش‌فیت چیست؟
دریچه بازدید پوش‌فیت، نقطه‌ای قابل بازشدن در شبکه فاضلاب است که برای دسترسی به داخل مسیر لوله‌کشی و انجام بررسی یا پاک‌سازی در نظر گرفته می‌شود. انتخاب و محل نصب آن باید با نوع سیستم و شرایط پروژه هماهنگ باشد.
دریچه بازدید فاضلاب کجا نصب می‌شود؟
محل نصب به مسیر لوله، تغییر جهت‌ها، طول مسیر، نیاز به سرویس و ضوابط اجرایی بستگی دارد. نقاطی که دسترسی به آن‌ها دشوار است یا احتمال نیاز به پاک‌سازی دارند، باید در زمان طراحی بررسی شوند.
آیا نصب دریچه بازدید در تمام رایزرهای فاضلاب الزامی است؟
نمی‌توان بدون بررسی نقشه و ضوابط پروژه، نصب دریچه در تمام رایزرها را الزامی دانست. نیاز به دسترسی، محل نصب و تعداد دریچه‌ها باید بر اساس طراحی شبکه و مقررات معتبر تعیین شود.
تفاوت دریچه بازدید با دریچه کف‌شور چیست؟
دریچه بازدید برای دسترسی به داخل مسیر لوله‌کشی و سرویس شبکه در نظر گرفته می‌شود؛ درحالی‌که کف‌شور آب سطح کف را جمع‌آوری و به شبکه فاضلاب هدایت می‌کند. این دو قطعه از نظر ساختار و عملکرد یکسان نیستند.
آیا دریچه بازدید از گرفتگی لوله فاضلاب جلوگیری می‌کند؟
خیر. دریچه بازدید به‌خودی‌خود مانع گرفتگی نمی‌شود؛ بلکه دسترسی برای بررسی و پاک‌سازی را فراهم می‌کند. طراحی و اجرای صحیح شبکه، استفاده متناسب از آن و نگهداری مناسب نیز در عملکرد سیستم نقش دارند.
چرا باید دریچه بازدید پس از اتمام ساختمان قابل دسترسی باشد؟
زیرا در صورت گرفتگی یا نیاز به سرویس، باید بتوان درپوش را باز کرد و ابزار مناسب را به داخل مسیر هدایت کرد. اگر دریچه پشت پوشش دائمی یا تجهیزات ثابت پنهان شود، ممکن است عملیات تعمیر به بازکردن یا تخریب بخش‌های دیگر وابسته شود.
