لوله پوش‌فیت در سقف کاذب راهکاری مناسب برای عبور و اجرای شبکه فاضلاب در فضای بین سقف اصلی و سقف کاذب است؛ به شرطی که مسیر لوله، فضای موردنیاز اتصالات، شیب‌بندی، دسترسی برای نگهداری و هماهنگی با سایر تأسیسات از ابتدا به‌درستی طراحی شود.
اجرای اصولی این سیستم کمک می‌کند مسیر فاضلاب بدون ایجاد تداخل با کانال‌های تهویه، لوله‌های تأسیساتی و کابل‌ها در فضای محدود سقف کاذب جانمایی شود.
در ادامه، مهم‌ترین نکات مربوط به اجرای لوله پوش‌فیت در سقف کاذب، انتخاب مسیر مناسب، جلوگیری از تداخل تأسیسات، ایجاد دسترسی برای تعمیر و کنترل نهایی پیش از بستن سقف را بررسی می‌کنیم.
لوله پوش‌فیت در سقف کاذب چه کاربردی دارد؟
لوله پوش‌فیت در سقف کاذب معمولاً برای عبور دادن بخش‌هایی از شبکه فاضلاب افقی ساختمان در فضای بین سقف سازه‌ای و سقف نهایی استفاده می‌شود. این روش به طراح اجازه می‌دهد مسیر فاضلاب را از فضای داخلی واحد عبور دهد، بدون اینکه تمام لوله‌ها به‌صورت نمایان در فضای معماری قرار بگیرند.
در ساختمان‌هایی که سرویس‌های بهداشتی، آشپزخانه یا سایر نقاط مصرف در یک طبقه قرار دارند، ممکن است لازم باشد مسیر تخلیه آنها تا رایزر یا نقطه اتصال اصلی از بالای سقف کاذب عبور کند.
چرا اجرای فاضلاب در سقف کاذب نیازمند برنامه‌ریزی است؟
فضای سقف کاذب برخلاف یک فضای باز، محدود و مشترک است. همین فضا ممکن است هم‌زمان محل عبور موارد زیر باشد:
- کانال‌های تهویه
- لوله‌های آب سرد و گرم
- لوله‌های گرمایش
- کابل‌های برق
- سینی کابل
- تجهیزات روشنایی
- لوله‌های فاضلاب
- سایر اجزای تأسیسات مکانیکی و برقی
به همین دلیل، مسیر فاضلاب باید از مرحله طراحی با سایر سیستم‌ها هماهنگ شود.
آیا هر فضای سقف کاذب برای عبور لوله فاضلاب مناسب است؟
خیر. مناسب بودن فضا فقط با اندازه ارتفاع آن مشخص نمی‌شود. باید مواردی مانند قطر لوله، مسیر موردنیاز، محل اتصالات، تغییرات ارتفاع، شیب مسیر، اجزای سازه سقف و سایر تأسیسات نیز بررسی شوند.
نکته مهم: یک عدد ثابت را نمی‌توان به‌عنوان «حداقل ارتفاع سقف کاذب برای تمام لوله‌های فاضلاب» معرفی کرد؛ زیرا فضای موردنیاز به مشخصات واقعی پروژه و مسیر طراحی‌شده وابسته است.

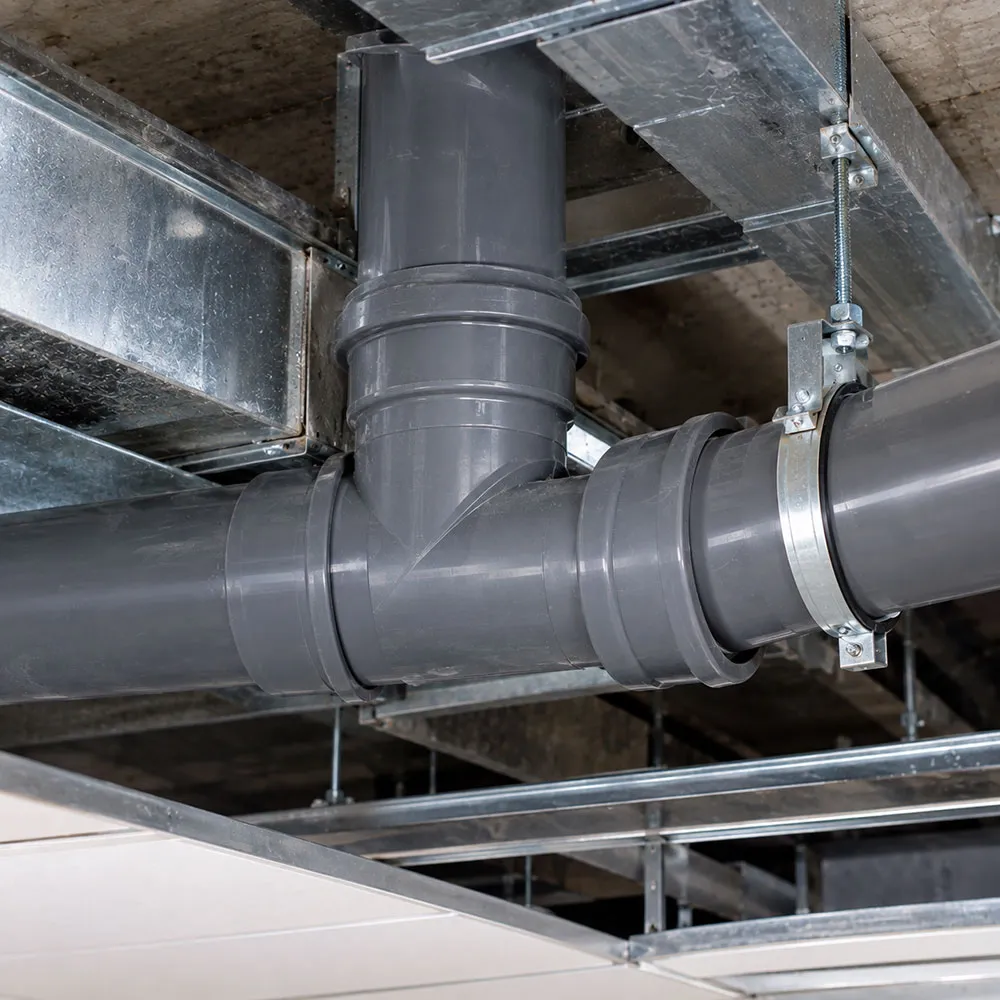

جانمایی و مسیر لوله پوش‌فیت در سقف کاذب چگونه انجام می‌شود؟
برای جانمایی لوله پوش‌فیت در سقف کاذب ابتدا باید مسیر فاضلاب، نقاط مصرف، رایزر و محل تخلیه مشخص شوند و سپس فضای واقعی قابل استفاده در بالای سقف بررسی شود. هدف این است که مسیر با کمترین پیچیدگی، بدون ایجاد تداخل و با امکان دسترسی مناسب اجرا شود.

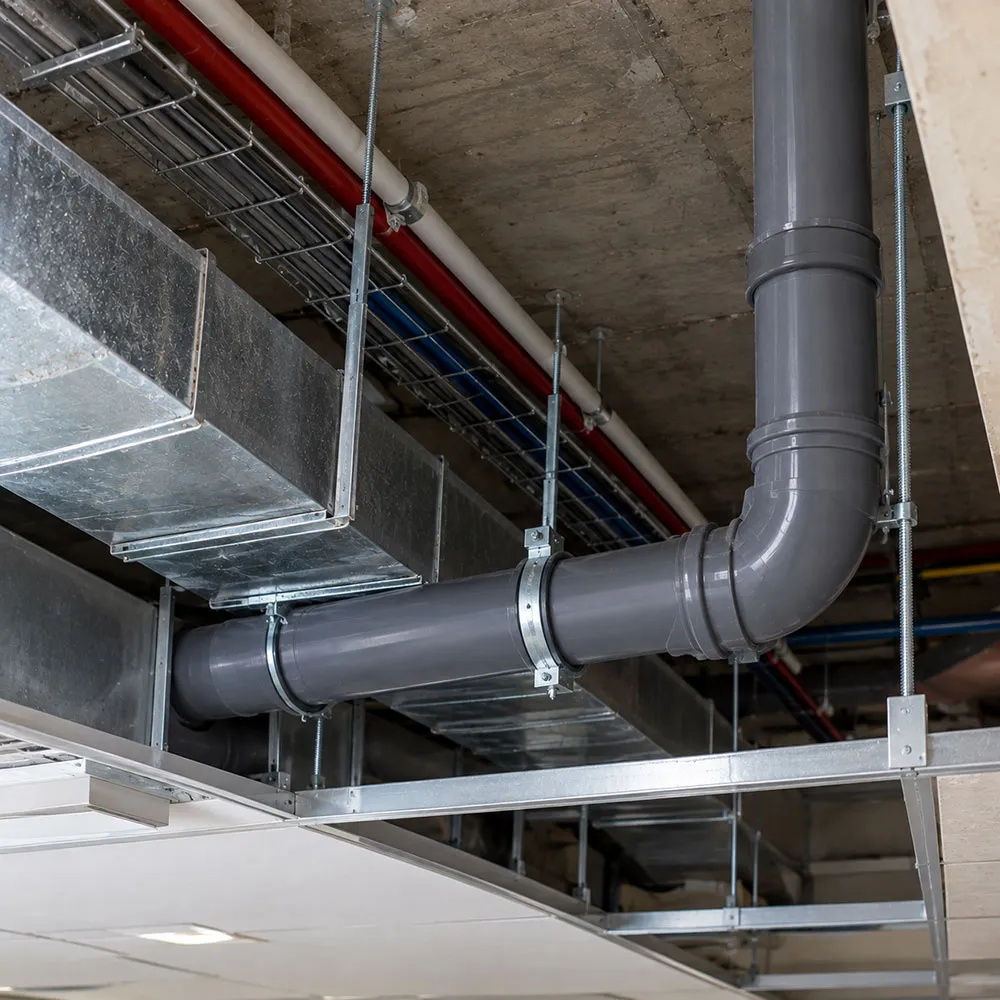

بررسی ارتفاع و فضای آزاد سقف کاذب
ارتفاع سقف کاذب باید به اندازه‌ای باشد که علاوه بر خود لوله، فضای لازم برای اجرای اتصالات و سایر اجزای مسیر نیز فراهم باشد.
در بررسی فضا باید موارد زیر در نظر گرفته شوند:
- قطر خارجی واقعی لوله و اتصالات
- ارتفاع سازه سقف کاذب
- محل عبور تیرها یا اجزای سازه‌ای
- مسیر سایر لوله‌ها و کانال‌ها
- محل تغییر مسیر لوله
- فضای موردنیاز برای اجرای اتصال
- امکان دسترسی به نقاط حساس
در نتیجه، محاسبه فضای مورد نیاز لوله فاضلاب در سقف کاذب نباید فقط بر اساس قطر اسمی لوله انجام شود.
انتخاب مسیر مناسب برای لوله فاضلاب
مسیر مناسب مسیری است که ضمن تأمین شرایط هیدرولیکی موردنیاز، کمترین تداخل را با سایر تأسیسات ایجاد کند.
در مرحله جانمایی بهتر است:
- مسیر اصلی فاضلاب مشخص شود.
- نقاط اتصال به رایزر یا شبکه اصلی تعیین شوند.
- محل انشعابات مشخص شود.
- تغییر مسیرهای غیرضروری کاهش پیدا کند.
- مسیر با نقشه معماری و سایر تأسیسات تطبیق داده شود.
- امکان دسترسی به نقاط حساس بررسی شود.
توجه به اتصالات و تغییر مسیرها
یکی از اشتباهات رایج این است که فضای موردنیاز فقط برای طول مستقیم لوله در نظر گرفته شود.
در عمل، زانوها، سه‌راهی‌ها، رابط‌ها و سایر اتصالات نیز بخشی از فضای اجرایی را اشغال می‌کنند. بنابراین، محل اتصالات باید از ابتدا در نقشه مسیر دیده شود.
هماهنگی مسیر با معماری ساختمان
قبل از اجرای سقف کاذب، مسیر فاضلاب باید با ارتفاع نهایی سقف، محل چراغ‌ها، دریچه‌های تأسیساتی و سایر عناصر معماری هماهنگ شود.
اگر مسیر لوله پس از اجرای کامل سقف تغییر کند، ممکن است ارتفاع سقف، محل بازشوها یا سایر اجزای معماری تحت تأثیر قرار گیرد.

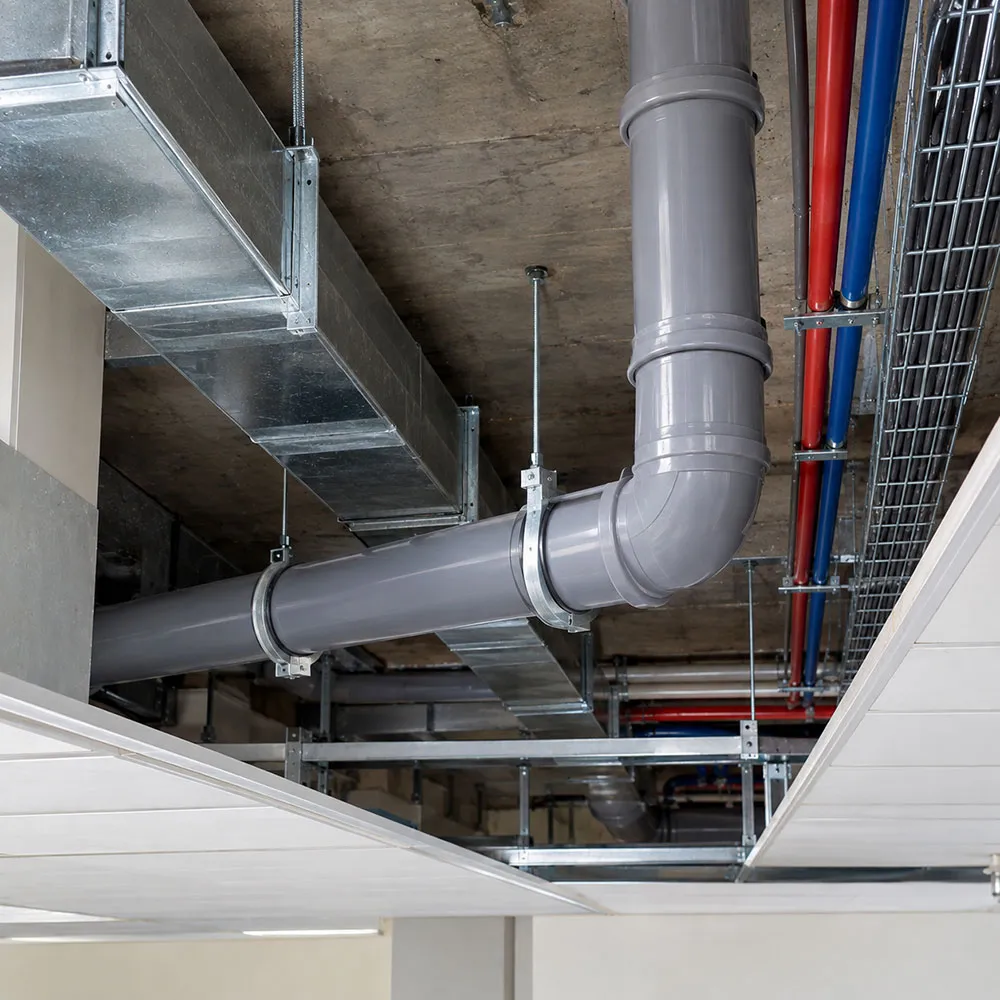

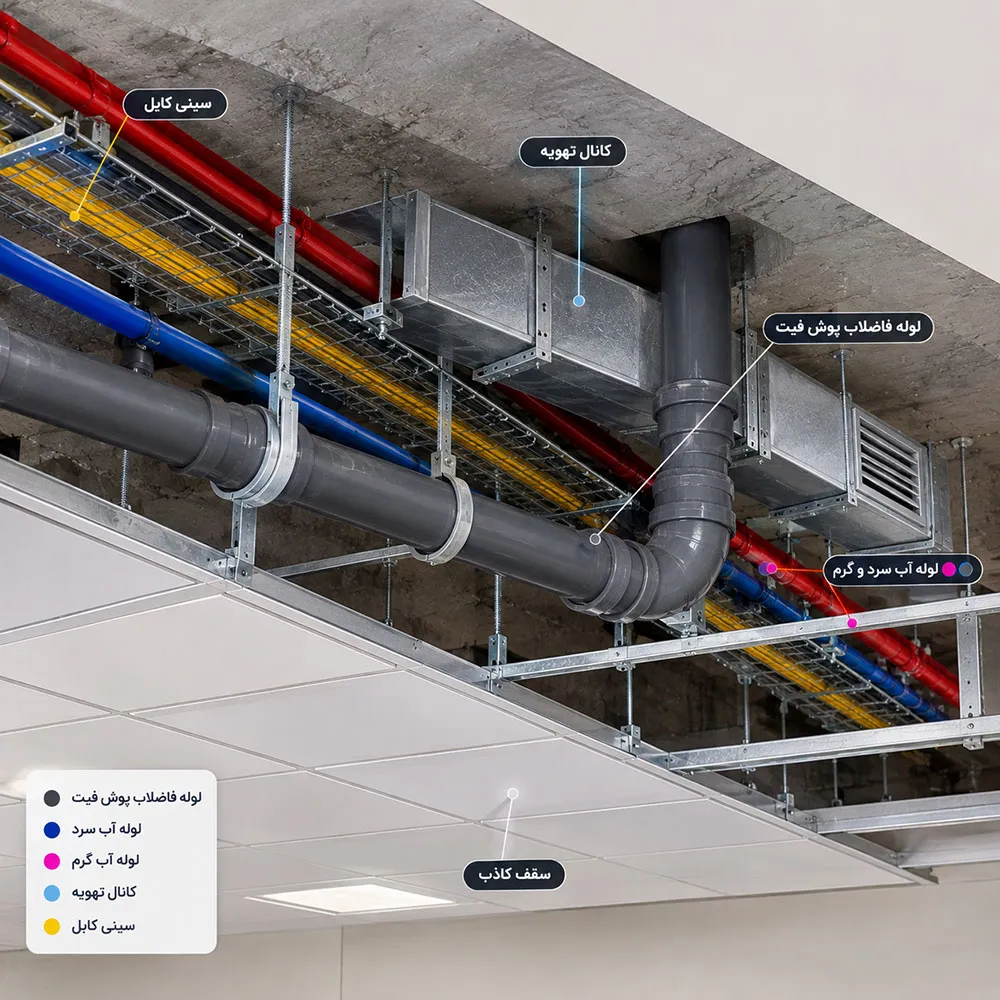

چگونه از تداخل لوله پوش‌فیت با سایر تأسیسات جلوگیری کنیم؟
برای جلوگیری از تداخل لوله پوش‌فیت با سایر تأسیسات، مسیر فاضلاب باید پیش از اجرای سقف کاذب با نقشه تأسیسات مکانیکی، برقی و معماری تطبیق داده شود. اجرای هر سیستم به‌صورت مستقل، بدون بررسی فضای مشترک، یکی از عوامل اصلی ایجاد مشکل در سقف‌های کاذب است.
تداخل با کانال‌های تهویه
کانال‌های تهویه معمولاً فضای قابل‌توجهی را اشغال می‌کنند و مسیر آنها ممکن است با لوله‌های فاضلاب تلاقی داشته باشد.
در چنین شرایطی، به جای تغییر تصادفی مسیر لوله، باید موقعیت هر دو سیستم روی نقشه بررسی شود و بهترین آرایش با توجه به محدودیت ارتفاع و مسیرهای دسترسی انتخاب شود.
تداخل با لوله‌های آب و گرمایش
لوله‌های آب سرد، گرم و گرمایش نیز ممکن است در همان فضای سقف کاذب اجرا شوند.
در زمان جانمایی باید از ایجاد مسیرهایی که اجرای یک سیستم، دسترسی یا نگهداری سیستم دیگر را دشوار می‌کند جلوگیری شود.
تداخل با کابل و سینی کابل
مسیر کابل‌های برق و سینی کابل نیز باید در هماهنگی تأسیسات سقف کاذب لحاظ شود.
به‌خصوص در فضاهای محدود، عبور تصادفی لوله و کابل می‌تواند باعث افزایش تعداد تقاطع‌ها و دشوار شدن عملیات نصب شود.

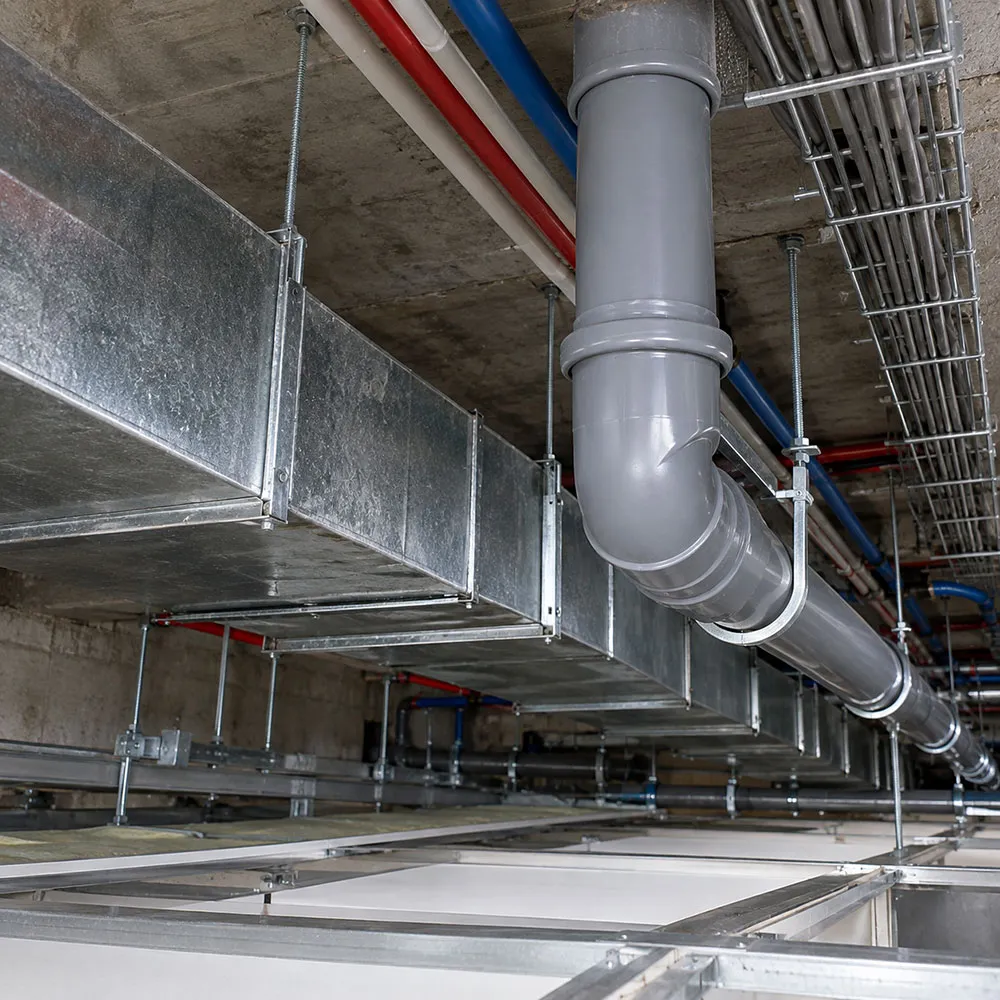

هماهنگی مسیرهای تأسیسات در فضای محدود
بهترین روش، تهیه یا بررسی نقشه هماهنگ تأسیسات پیش از اجرای سقف است.
در این هماهنگی باید حداقل این موارد بررسی شوند:
| سیستم | مورد مهم در هماهنگی |
| فاضلاب | مسیر، شیب، اتصالات و دسترسی |
| تهویه | ابعاد کانال و مسیر عبور |
| آب و گرمایش | مسیر لوله‌ها و نقاط اتصال |
| برق | کابل‌ها و سینی کابل |
| معماری | ارتفاع نهایی و محل بازشوها |
| سقف کاذب | سازه، پنل و دریچه‌های دسترسی |
دسترسی و امکان نگهداری لوله پوش‌فیت در سقف کاذب
اجرای لوله فاضلاب در سقف کاذب نباید به شکلی باشد که تمام مسیر و نقاط حساس آن پس از تکمیل سقف غیرقابل دسترسی شوند. دسترسی مناسب، هزینه و زمان تعمیرات آینده را کاهش می‌دهد و امکان بررسی بخش‌های حساس شبکه را فراهم می‌کند.
دسترسی به اتصالات و نقاط حساس
تمام نقاط مسیر به یک اندازه نیازمند دسترسی نیستند؛ اما در طراحی باید محل‌هایی که احتمال بررسی، تعمیر یا بازدید آنها بیشتر است، شناسایی شوند.
این موضوع به‌خصوص در محل‌هایی مانند:
- تغییرات مسیر
- انشعابات
- نقاط اتصال به بخش‌های دیگر شبکه
- محل‌های پیش‌بینی‌شده برای بازدید
- نقاطی که در طراحی نیازمند کنترل هستند
اهمیت بیشتری دارد.

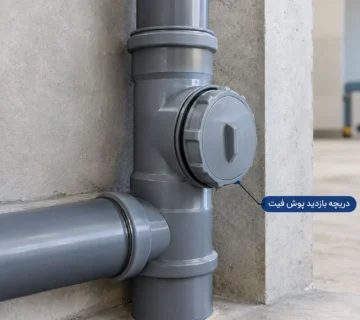

محل مناسب دریچه‌های بازدید
اگر نقطه‌ای از شبکه نیازمند دسترسی دوره‌ای باشد، باید امکان دسترسی از طریق دریچه مناسب در طراحی سقف پیش‌بینی شود.
دریچه بازدید نباید صرفاً به دلیل وجود لوله در سقف کاذب انتخاب شود؛ محل آن باید با نقطه‌ای که واقعاً نیازمند دسترسی است هماهنگ باشد.
اهمیت دسترسی برای تعمیر و رفع گرفتگی
در صورت گرفتگی یا نیاز به بررسی شبکه، غیرقابل‌دسترس بودن مسیر می‌تواند باعث شود بخشی از سقف کاذب باز شود.
این مسئله علاوه بر افزایش زمان تعمیر، ممکن است هزینه‌های مربوط به بازسازی سقف و پوشش‌های معماری را نیز افزایش دهد.
چرا نباید مسیر فاضلاب کاملاً غیرقابل‌دسترسی شود؟
زیرا تأسیسات فاضلاب بخشی از سیستم بهره‌برداری ساختمان است و باید امکان بررسی و تعمیر نقاط حساس آن در نظر گرفته شود.
هدف، باز گذاشتن کل مسیر نیست؛ هدف، پیش‌بینی دسترسی منطقی به نقاطی است که در زمان بهره‌برداری یا تعمیرات اهمیت دارند.
اشتباهات رایج در اجرای لوله پوش‌فیت در سقف کاذب
بسیاری از مشکلات لوله فاضلاب در سقف کاذب نه به خود لوله، بلکه به جانمایی و هماهنگی ضعیف پیش از اجرای سقف مربوط می‌شوند.

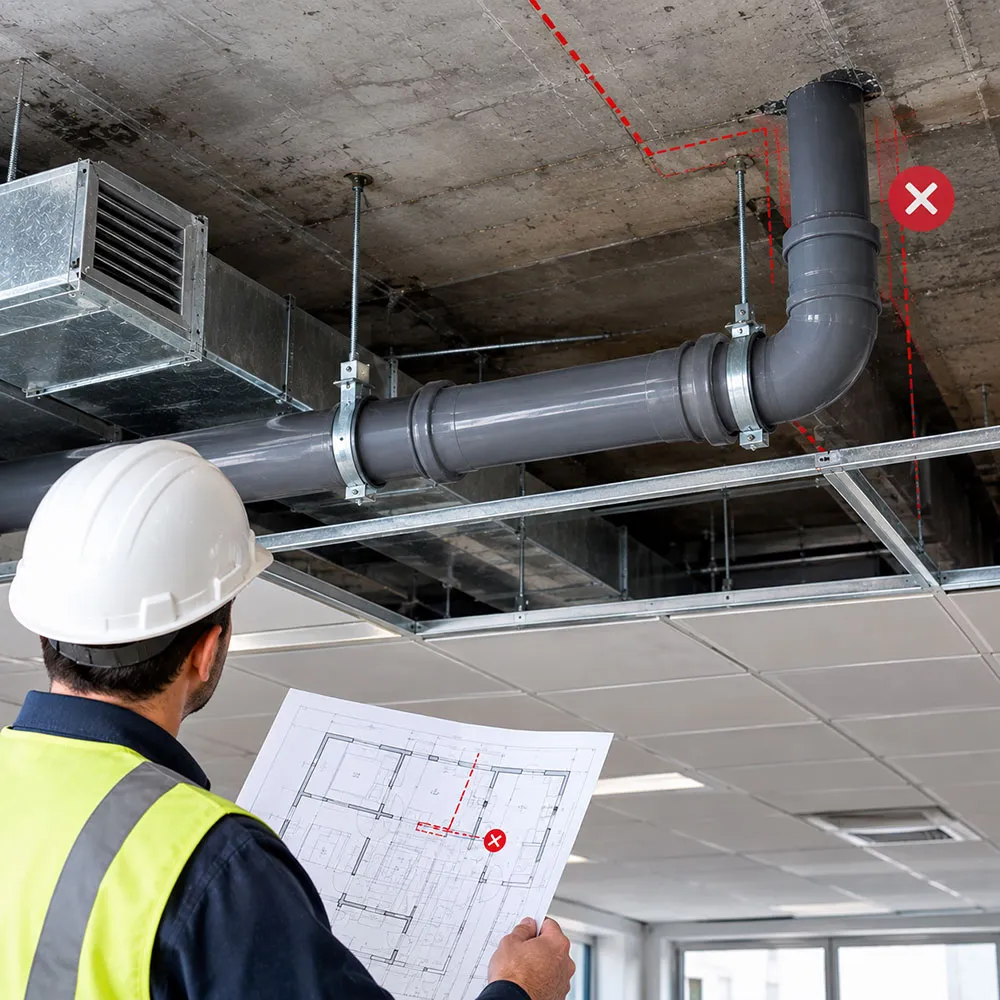

اجرای مسیر بدون هماهنگی با نقشه معماری
اگر مسیر فاضلاب بدون توجه به ارتفاع نهایی سقف و اجزای معماری اجرا شود، ممکن است در مرحله اجرای سقف مشخص شود که فضای کافی وجود ندارد.
نادیده گرفتن فضای موردنیاز اتصالات
در نظر گرفتن فضای لوله بدون توجه به زانوها، سه‌راهی‌ها و سایر اتصالات می‌تواند باعث کمبود فضای اجرایی شود.
ایجاد تداخل با سایر تأسیسات
عبور فاضلاب از مسیر کانال تهویه، سینی کابل یا سایر تجهیزات می‌تواند اجرای یکی از سیستم‌ها را دشوار کند.
دشوار کردن دسترسی به اتصالات
قرار دادن اتصالات در محل‌هایی که پس از اجرای سقف کاملاً بسته می‌شوند، می‌تواند تعمیرات آینده را پرهزینه‌تر کند.
اجرای مسیرهای پیچیده و غیرضروری
تغییر مسیرهای متعدد، علاوه بر افزایش تعداد اتصالات، هماهنگی با سایر تأسیسات را دشوارتر می‌کند.
مسیر باید تا حد امکان منطقی و متناسب با طراحی شبکه باشد؛ البته کاهش اتصالات نباید به قیمت نقض الزامات طراحی، شیب یا عملکرد شبکه انجام شود.
بستن سقف پیش از کنترل نهایی
یکی از مهم‌ترین اشتباهات، پوشاندن کامل تأسیسات قبل از انجام کنترل‌های نهایی است.
پیش از بستن سقف باید مسیر، اتصالات، دسترسی‌ها و هماهنگی با سایر تأسیسات بررسی شوند.
چک‌لیست کنترل لوله پوش‌فیت قبل از بستن سقف کاذب
پیش از اجرای نهایی سقف، این چک‌لیست می‌تواند برای کنترل مسیر تأسیسات فاضلاب داخل سقف کاذب استفاده شود:
| مورد کنترل | وضعیت |
| مسیر مطابق نقشه اجرا شده است | ☐ |
| فضای کافی برای لوله و اتصالات وجود دارد | ☐ |
| مسیر با سایر تأسیسات تداخل ندارد | ☐ |
| محل اتصالات و تغییر مسیرها بررسی شده است | ☐ |
| نقاط موردنیاز برای دسترسی مشخص شده‌اند | ☐ |
| مسیرهای غیرضروری حذف یا اصلاح شده‌اند | ☐ |
| وضعیت اتصالات و آب‌بندی بررسی شده است | ☐ |
| کنترل نهایی پیش از پوشاندن سقف انجام شده است | ☐ |
یک کنترل ساده اما مهم
قبل از بستن سقف، بهتر است مسیر اجراشده لوله پوش فیت با نقشه نهایی تأسیسات مقایسه شود.
این مقایسه می‌تواند مغایرت‌هایی را مشخص کند که پس از بسته‌شدن سقف، اصلاح آنها دشوارتر خواهد بود.
جمع‌بندی
لوله پوش‌فیت در سقف کاذب زمانی عملکرد مناسبی خواهد داشت که مسیر آن از ابتدا با محدودیت‌های معماری و سایر تأسیسات هماهنگ شود. برای اجرای موفق، صرفاً عبور دادن لوله از فضای بالای سقف کافی نیست؛ بلکه باید فضای موردنیاز، محل اتصالات، مسیر عبور، دسترسی و وضعیت سایر تأسیسات نیز بررسی شوند.
مهم‌ترین اصول را می‌توان در چند نکته خلاصه کرد:
- مسیر فاضلاب را پیش از اجرای سقف کاذب مشخص کنید.
- فضای موردنیاز لوله و اتصالات را هم‌زمان در نظر بگیرید.
- مسیر فاضلاب را با سایر تأسیسات هماهنگ کنید.
- نقاط حساس و موردنیاز برای دسترسی را از ابتدا مشخص کنید.
- پیش از پوشاندن تأسیسات، کنترل نهایی انجام دهید.
- برای تمام پروژه‌ها یک ارتفاع ثابت و عمومی برای سقف کاذب تعیین نکنید؛ شرایط واقعی پروژه باید مبنا قرار گیرد.
پرسش‌های متداول درباره لوله پوش‌فیت در سقف کاذب
در این بخش، به پرسش‌های رایج درباره اجرای لوله پوش‌فیت در سقف کاذب، جانمایی مسیر، دسترسی و نکات مهم کنترل و نگهداری پاسخ می‌دهیم.
آیا می‌توان لوله پوش‌فیت را در سقف کاذب اجرا کرد؟
بله، در صورت فراهم بودن فضای مناسب و رعایت الزامات طراحی و اجرای شبکه فاضلاب، می‌توان بخش‌هایی از مسیر فاضلاب را در فضای سقف کاذب عبور داد.
برای اجرای لوله فاضلاب در سقف کاذب چه ارتفاعی لازم است؟
ارتفاع ثابت و یکسانی برای تمام پروژه‌ها وجود ندارد. قطر لوله، اتصالات، مسیر، شیب موردنیاز، سازه سقف و سایر تأسیسات باید هم‌زمان بررسی شوند.
مهم‌ترین مشکل اجرای لوله پوش‌فیت در سقف کاذب چیست؟
کمبود فضای اجرایی و تداخل با سایر تأسیسات از مشکلات رایج هستند؛ همچنین اگر دسترسی به نقاط حساس پیش‌بینی نشود، تعمیرات آینده دشوارتر خواهد شد.
آیا تمام مسیر لوله فاضلاب در سقف کاذب باید قابل دسترسی باشد؟
خیر. هدف، دسترسی به نقاط حساس و محل‌هایی است که برای بازدید، تعمیر یا رفع مشکل اهمیت دارند، نه باز گذاشتن تمام مسیر.
آیا قبل از بستن سقف کاذب باید لوله‌های فاضلاب کنترل شوند؟
بله. مسیر، اتصالات، آب‌بندی، هماهنگی با سایر تأسیسات و نقاط دسترسی باید پیش از پوشاندن تأسیسات کنترل شوند.
آیا می‌توان لوله فاضلاب را بدون هماهنگی با کانال تهویه اجرا کرد؟
خیر. فضای سقف کاذب مشترک است و مسیر فاضلاب باید با کانال‌های تهویه و سایر تأسیسات هماهنگ شود تا در زمان اجرا یا تعمیرات تداخل ایجاد نشود.
