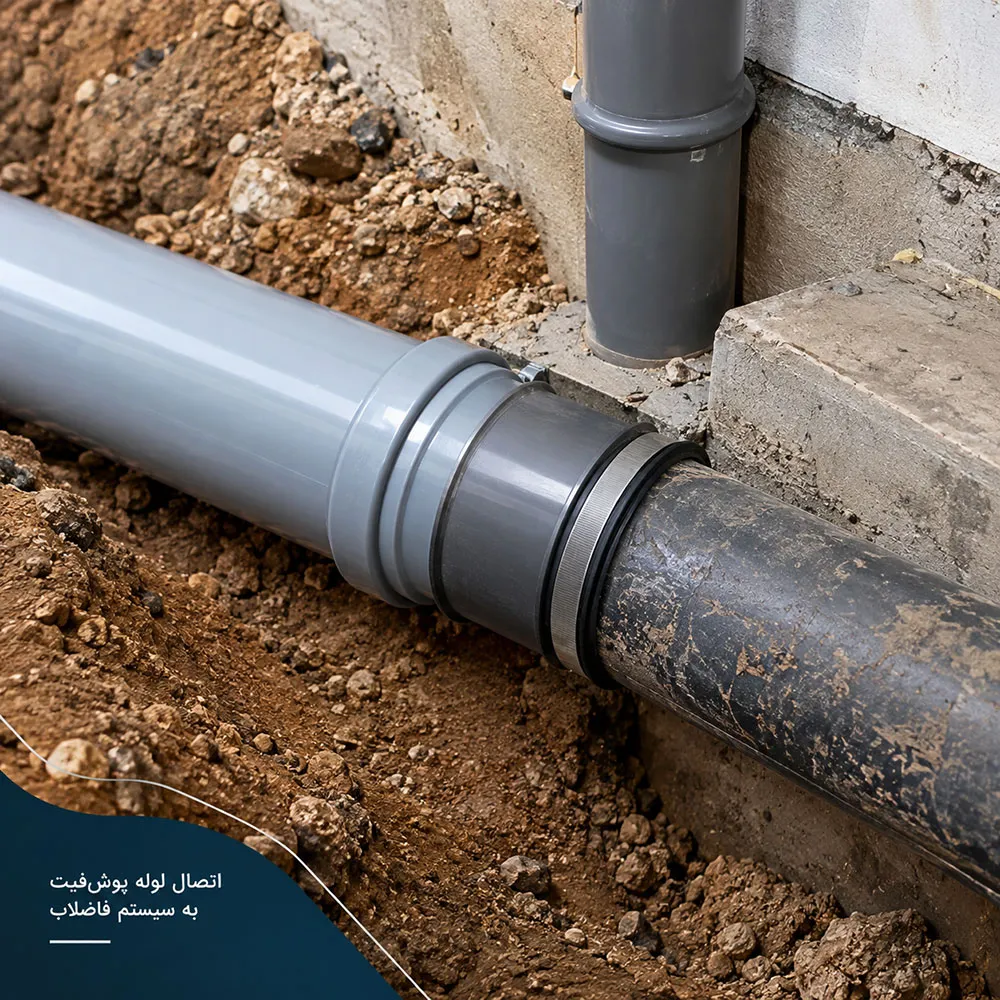

اتصال لوله پوش‌فیت به سیستم فاضلاب زمانی ضروری است که شبکه جدید باید به لوله، رایزر، انشعاب یا تجهیزات موجود متصل شود. در این نقاط، برای ایجاد یک اتصال مطمئن باید جنس و ابعاد لوله‌ها، نوع اتصال، روش آب‌بندی، هم‌راستایی و شرایط حرکتی دو بخش شبکه با یکدیگر سازگار باشند.

این موضوع به‌ویژه در پروژه‌های بازسازی، توسعه ساختمان، تعویض بخشی از شبکه فاضلاب و اتصال سیستم جدید به شبکه قدیمی اهمیت دارد؛ زیرا تفاوت جنس یا ابعاد لوله‌ها ممکن است امکان اتصال مستقیم را از بین ببرد و استفاده از رابط یا قطعه انتقال مناسب را ضروری کند.

بنابراین، انتخاب روش اتصال نباید صرفاً بر اساس قطر اسمی لوله انجام شود. ابتدا باید مشخصات واقعی دو سیستم و وضعیت محل اتصال بررسی و سپس براساس دستورالعمل سازنده، رابط و روش آب‌بندی مناسب انتخاب شود. در راهنماهای فنی برخی سیستم‌های فاضلابی نیز برای اتصال لوله‌های با جنس‌های متفاوت، مانند چدن، پلی‌اتیلن و PVC، از آداپتور و قطعات انتقال اختصاصی استفاده شده است.

نکته مهم: هیچ رابط یا روش اجرایی را نمی‌توان برای تمام لوله‌های پوش‌فیت و شبکه‌های فاضلاب قدیمی به‌صورت عمومی تجویز کرد؛ جزئیات اتصال باید متناسب با مشخصات دو سیستم و دستورالعمل فنی محصول تعیین شود.

اتصال لوله پوش‌فیت به سایر بخش‌های شبکه فاضلاب چه زمانی ضروری است؟

اتصال پوش‌فیت به سایر بخش‌های شبکه فاضلاب زمانی انجام می‌شود که شبکه جدید قرار است به یک سیستم موجود، لوله‌ای با جنس متفاوت، رایزر قدیمی، انشعاب قبلی یا تجهیزات فاضلابی متصل شود.

در یک پروژه کاملاً جدید ممکن است تمام شبکه از یک سیستم لوله و اتصالات ساخته شود؛ اما در بسیاری از پروژه‌های واقعی، شبکه فاضلاب ترکیبی از بخش‌های قدیمی و جدید است.

اتصال به شبکه موجود

یکی از رایج‌ترین سناریوها، اجرای بخشی از شبکه با لوله پوش‌فیت و باقی‌ماندن بخشی از لوله‌کشی قدیمی است.

برای مثال، ممکن است در یک ساختمان قدیمی فقط بخشی از مسیر فاضلاب نیاز به تعویض داشته باشد. در این شرایط، حذف کامل شبکه موجود همیشه منطقی یا امکان‌پذیر نیست و بخش جدید باید به قسمت سالم شبکه قبلی متصل شود.

پیش از انتخاب روش اتصال باید موارد زیر بررسی شود:

• جنس لوله موجود
• قطر واقعی و ابعاد محل اتصال
• وضعیت ظاهری و سلامت لوله قدیمی
• نوع اتصال فعلی
• میزان دسترسی به محل اتصال
• شرایط حرکتی دو بخش شبکه
• امکان اجرای آب‌بندی مطمئن

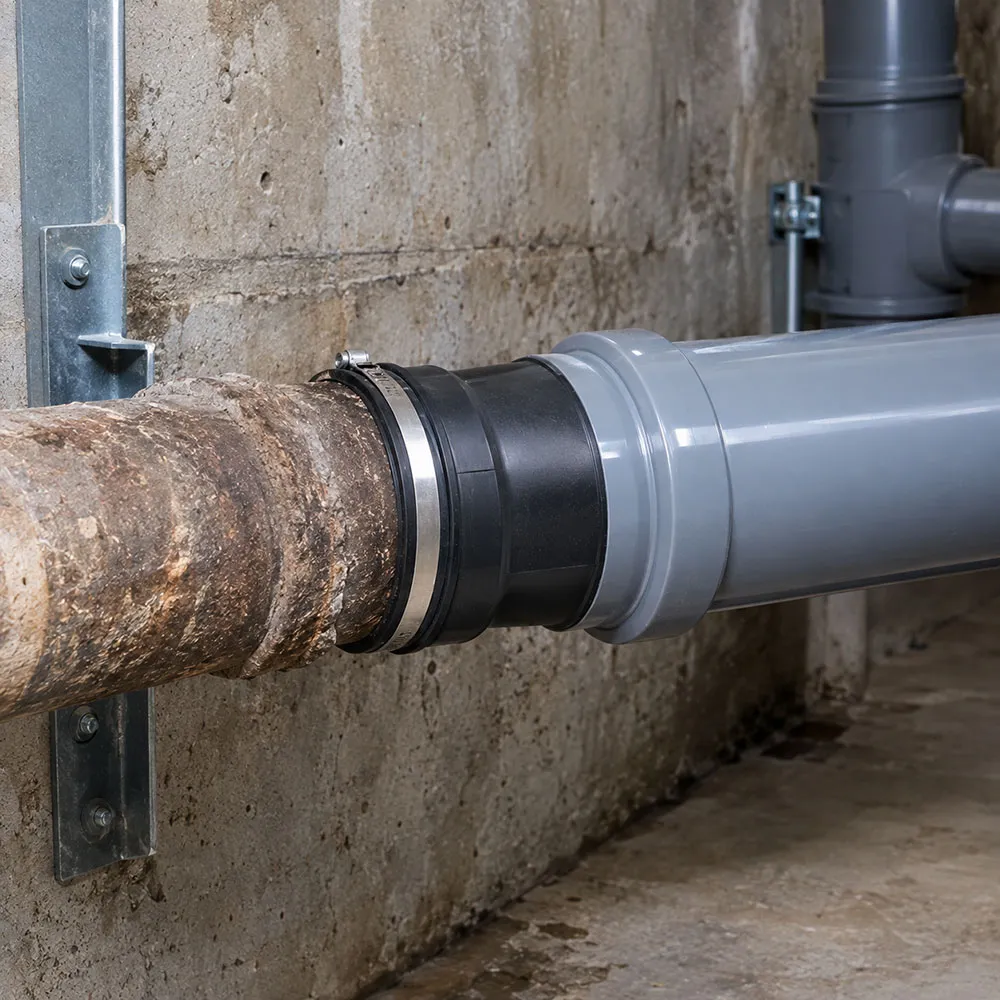

اتصال در پروژه‌های بازسازی و توسعه

در پروژه‌های بازسازی، تغییرات معماری یا توسعه ساختمان ممکن است باعث شود مسیر فاضلاب جدید با شبکه موجود تلاقی پیدا کند.

در این وضعیت، محل اتصال باید پیش از اجرای لوله‌کشی مشخص شود. اگر اتصال پس از اجرای کامل شبکه طراحی شود، ممکن است فضای کافی برای نصب رابط، اصلاح مسیر یا اجرای ساپورت وجود نداشته باشد.

به همین دلیل، نقطه تغییر سیستم باید بخشی از طراحی اولیه مسیر فاضلاب باشد، نه یک تصمیم لحظه‌ای در زمان اجرا.

تفاوت اتصال داخل سیستم و بین دو سیستم

این دو وضعیت نباید با یکدیگر اشتباه گرفته شوند.

وضعیت	مفهوم	مسئله اصلی
اتصال داخل یک سیستم	اتصال لوله و اتصال هم‌خانواده	سازگاری قطعات و اجرای صحیح اتصال
اتصال دو سیستم مشابه	اتصال دو سیستم با مشخصات نزدیک اما متفاوت	بررسی ابعاد و قطعه انتقال
اتصال دو جنس متفاوت	اتصال لوله‌های دارای جنس یا ابعاد متفاوت	انتخاب رابط و روش آب‌بندی
اتصال به شبکه قدیمی	اتصال سیستم جدید به بخش موجود	سلامت لوله، ابعاد و شرایط محل
اتصال به تجهیزات	ارتباط لوله با تجهیز فاضلابی	سازگاری خروجی تجهیز و آب‌بندی

راهنماهای فنی سازندگان نیز برای اتصال سیستم‌های مختلف، قطعات انتقال اختصاصی معرفی می‌کنند؛ بنابراین «اتصال دو لوله» الزاماً به معنی اتصال مستقیم آنها نیست.

نکات مهم طراحی محل اتصال پوش‌فیت به سیستم فاضلاب

محل اتصال باید به‌گونه‌ای طراحی شود که علاوه بر ایجاد اتصال آب‌بند، مسیر جریان، ابعاد، راستای لوله و شرایط حرکتی سیستم را نیز حفظ کند.

بررسی جنس و وضعیت لوله

اولین مرحله، شناسایی دقیق دو طرف اتصال است.

ممکن است لوله جدید از جنس پلی‌پروپیلن باشد اما لوله موجود از PVC، چدن، پلی‌اتیلن یا جنس دیگری ساخته شده باشد. حتی اگر قطر اسمی دو لوله یکسان به نظر برسد، شکل سر لوله، ضخامت جداره یا نوع اتصال می‌تواند متفاوت باشد.

در منابع فنی سیستم‌های فاضلابی، اتصال سیستم‌های پلاستیکی به چدن، PVC، HDPE و سایر سیستم‌ها با استفاده از قطعات انتقال اختصاصی یا رابط‌های مناسب توضیح داده شده است.

همچنین لوله قدیمی باید از نظر موارد زیر بررسی شود:

• ترک یا شکستگی
• تغییر شکل
• خوردگی یا فرسودگی
• آلودگی سطح اتصال
• آسیب‌دیدگی محل برش
• باقی‌ماندن مواد یا رسوبات در محل اتصال

اگر خود لوله موجود از نظر مکانیکی سالم نباشد، استفاده از یک رابط جدید مشکل اصلی را برطرف نمی‌کند.

تطبیق قطر و ابعاد

مهم‌ترین اصل در اتصال دو سیستم، تطبیق واقعی ابعاد محل اتصال است، نه صرفاً برابر بودن عدد قطر اسمی.

باید مشخص شود:

• قطر خارجی یا داخلی واقعی چقدر است؟
• ضخامت جداره دو لوله چقدر است؟
• محل اتصال سوکتی است یا ساده؟
• قطعه رابط برای همین ابعاد طراحی شده است؟
• آیا کاهش ناگهانی سطح مقطع ایجاد می‌شود؟

برای نمونه، در راهنمای فنی Geberit Silent-PP، برای انتقال به سیستم‌های دیگر جدول‌های مشخصی برای ابعاد و آداپتورهای مربوط به هر اتصال ارائه شده است.

بنابراین انتخاب رابط صرفاً بر اساس عبارت «لوله ۱۱۰» یا «لوله ۷۵» بدون بررسی مشخصات واقعی دو سیستم، رویکرد دقیقی نیست.

انتخاب رابط یا تبدیل

رابط اتصال پوش‌فیت به فاضلاب باید قطعه‌ای باشد که برای اتصال موردنظر و ابعاد واقعی دو سیستم طراحی شده باشد.

بسته به شرایط پروژه ممکن است از مواردی مانند:

• رابط انتقال
• آداپتور
• تبدیل
• کوپلینگ
• بوش یا قطعه واسط
• رابط مخصوص اتصال به لوله قدیمی

استفاده شود.

اما نوع قطعه را نمی‌توان بدون شناخت دو طرف اتصال تعیین کرد.

در سیستم‌های حرفه‌ای، سازنده معمولاً برای انتقال به سیستم‌های دیگر، قطعات مشخصی ارائه می‌کند. برای مثال، در مستندات Geberit برای اتصال Silent-PP به PVC، ABS و چدن، قطعات انتقال مشخص و روش نصب مربوط به آنها ارائه شده است.



آب‌بندی

آب‌بندی نقطه اتصال باید با همان سیستم آب‌بندی و قطعه‌ای انجام شود که سازنده برای آن اتصال تأیید کرده است.

استفاده از چسب، نوار یا مواد آب‌بندی متفرقه بدون بررسی سازگاری آنها می‌تواند عملکرد اتصال را تغییر دهد.

در سیستم‌های سوکتی، آب‌بند بخشی اساسی از اتصال است. برای نمونه، در سیستم Silent-PP از آب‌بندهای EPDM برای ایجاد اتصال آب‌بندی‌شده استفاده می‌شود.

قبل از نصب باید محل آب‌بندی:

• تمیز باشد؛
• آسیب ندیده باشد؛
• فاقد پلیسه و لبه تیز باشد؛
• با روان‌کننده یا ماده مورد تأیید سیستم آماده‌سازی شود؛
• تا عمق توصیه‌شده وارد قطعه شود.

روش دقیق آماده‌سازی باید از دستورالعمل همان محصول برداشت شود.

هم‌راستایی و تنش

دو طرف اتصال باید در راستای مناسب قرار بگیرند و رابط نباید برای جبران انحراف شدید مسیر استفاده شود.

اگر دو لوله در زمان اتصال تحت فشار جانبی یا کشش قرار داشته باشند، این تنش می‌تواند به محل اتصال منتقل شود.

بنابراین پیش از اتصال باید:

1. مسیر دو لوله مشخص شود.
2. لوله‌ها در راستای مناسب قرار گیرند.
3. ساپورت‌های لازم ایجاد شوند.
4. رابط بدون اعمال نیروی اضافی نصب شود.
5. امکان حرکت مجاز سیستم بررسی شود.

مسیر جریان

محل اتصال نباید باعث ایجاد مانع یا تغییر نامناسب در مسیر جریان شود.

به‌خصوص در اتصال لوله‌هایی با ابعاد متفاوت، باید از ایجاد:

• پله داخلی شدید،
• کاهش ناگهانی سطح مقطع،
• برآمدگی آب‌بندی داخل مسیر،
• لبه تیز،
• تغییر جهت غیرضروری

جلوگیری شود.

راهنمای فنی Uponor برای اتصال سیستم فاضلاب به شبکه‌های موجود نیز بر سه اصل مهم تأکید می‌کند: اتصال باید آب‌بند باشد، اجزای اتصال تمیز باشند و محل اتصال نباید محدودیتی ایجاد کند که جریان را کاهش دهد.

اتصال پوش‌فیت به لوله‌های قدیمی و اجزای متفاوت شبکه چگونه انجام می‌شود؟

اتصال پوش‌فیت به لوله قدیمی یک فرایند انتخاب رابط و آماده‌سازی محل اتصال است؛ روش دقیق آن به جنس، قطر، وضعیت و نوع اتصال لوله موجود بستگی دارد.

به همین دلیل، نمی‌توان یک روش واحد را برای تمام پروژه‌های بازسازی توصیه کرد.

لوله قدیمی

اگر لوله موجود قرار است حفظ شود، ابتدا باید وضعیت آن بررسی شود.

لوله‌ای که ترک‌خورده، تغییرشکل‌داده یا به‌شدت فرسوده است، نقطه مناسبی برای اتصال نیست؛ حتی اگر قطر آن با لوله جدید مطابقت داشته باشد.

پس از تأیید سلامت بخش موجود، محل اتصال باید برای نصب رابط آماده شود.

در این مرحله، اندازه‌گیری واقعی محل اتصال اهمیت بیشتری از اطلاعات قدیمی نقشه دارد؛ زیرا ممکن است لوله موجود در طول زمان تغییر شکل داده یا مشخصات آن با نقشه اولیه متفاوت شده باشد.

لوله با جنس متفاوت

برای اتصال پوش‌فیت به لوله‌ای با جنس متفاوت، استفاده از رابط انتقال مناسب معمولاً راهکار اصلی است.

برای مثال، در برخی سیستم‌های فاضلابی، اتصال پلی‌پروپیلن به PVC، HDPE یا چدن با آداپتور یا رابط مخصوص انجام می‌شود. راهنمای نصب Geberit نمونه‌هایی از چنین انتقال‌هایی را ارائه می‌کند و برای هر حالت قطعات مشخصی را معرفی کرده است.

این موضوع نشان می‌دهد که انتخاب رابط باید بر مبنای زوج اتصال انجام شود؛ یعنی مشخص باشد یک طرف رابط دقیقاً به چه سیستمی و طرف دیگر به چه سیستمی متصل خواهد شد.

رایزر و مسیرهای موجود

در ساختمان‌های در حال بازسازی، ممکن است لوله جدید به یک رایزر قدیمی یا بخشی از شبکه عمودی موجود متصل شود.

در این حالت، علاوه بر آب‌بندی، باید بار مکانیکی و وضعیت مهار دو بخش بررسی شود.

نقطه اتصال نباید به محلی تبدیل شود که وزن یک بخش بلند از شبکه روی رابط متمرکز شود.

بنابراین، در صورت نیاز باید ساپورت‌های دو طرف اتصال پیش از اجرای نهایی مشخص شوند.

مرز این مقاله: طراحی کامل رایزر، فاصله عمومی بست‌ها یا کنترل انبساط حرارتی موضوع این مقاله نیست؛ در اینجا فقط اثر آنها بر نقطه اتصال بررسی می‌شود. این تفکیک برای جلوگیری از هم‌پوشانی محتوایی با مقالات تخصصی دیگر سایت اهمیت دارد.

تجهیزات فاضلابی

اتصال لوله پوش‌فیت به تجهیزات فاضلابی نیز باید با توجه به خروجی واقعی تجهیز انجام شود.

تجهیزات موردنظر می‌توانند شامل مواردی مانند:

• کف‌شور،
• سیفون،
• خروجی توالت،
• دریچه یا تجهیزات دسترسی،
• تجهیزات جمع‌آوری و انتقال فاضلاب

باشند.

در این نقاط باید مشخص شود که خروجی تجهیز برای اتصال مستقیم به سیستم طراحی شده یا به یک قطعه واسط نیاز دارد.

جدول انتخاب رویکرد اتصال بر اساس وضعیت پروژه

وضعیت موجود	اولویت بررسی	رویکرد مناسب
پوش‌فیت به پوش‌فیت	سازگاری قطعات	استفاده از اتصال هم‌خانواده
پوش‌فیت به PVC	قطر و نوع اتصال	رابط/قطعه انتقال تأییدشده
پوش‌فیت به چدن	ابعاد و آب‌بندی	رابط مخصوص انتقال
پوش‌فیت به HDPE	ابعاد و نوع اتصال	آداپتور یا رابط مناسب سیستم
پوش‌فیت به لوله قدیمی	سلامت لوله	بررسی وضعیت + رابط مناسب
پوش‌فیت به تجهیز فاضلابی	نوع خروجی تجهیز	اتصال یا قطعه واسط سازگار
دو سیستم با ابعاد متفاوت	تطبیق ابعاد	تبدیل یا رابط متناسب

این جدول یک چارچوب تصمیم‌گیری است و جایگزین دستورالعمل نصب محصول یا مشخصات فنی قطعه رابط نیست.

اشتباهات رایج در اتصال پوش‌فیت به شبکه فاضلاب

اشتباهات رایج در اتصال پوش‌فیت به شبکه فاضلاب معمولاً شامل انتخاب نادرست رابط، عدم تطابق قطر و جنس لوله‌ها، آب‌بندی نامناسب، هم‌راستا نبودن لوله‌ها و بی‌توجهی به شرایط حرکتی اتصال است که در ادامه به آن ها می پردازیم.

خطاهای انتخاب رابط | انتخاب رابط فقط بر اساس قطر اسمی

برابر بودن قطر اسمی دو لوله الزاماً به معنی امکان اتصال مستقیم آنها نیست.

استفاده از رابط نامتناسب با جنس لوله

رابط باید برای اتصال مشخص طراحی شده باشد. استفاده از قطعه‌ای که صرفاً از نظر ظاهری مناسب است، تضمین‌کننده آب‌بندی و عملکرد صحیح نیست.

حذف قطعه انتقال

گاهی برای کاهش تعداد اتصالات، دو لوله متفاوت مستقیماً به یکدیگر متصل می‌شوند؛ درحالی‌که تفاوت ابعاد یا نوع اتصال چنین کاری را مجاز نمی‌کند.

خطاهای آب‌بندی | نصب آب‌بند روی سطح آلوده

وجود گردوغبار، رسوب یا آلودگی در محل آب‌بندی می‌تواند عملکرد اتصال را مختل کند.

استفاده از مواد متفرقه

چسب یا مواد آب‌بندی نامتناسب ممکن است با جنس لوله یا آب‌بند سازگار نباشد.

واردکردن ناقص لوله

اتصال سوکتی باید تا عمق تعیین‌شده در دستورالعمل همان سیستم انجام شود. راهنماهای فنی سازندگان معمولاً برای این مرحله روش و نشانه‌گذاری مشخصی ارائه می‌کنند.

خطاهای اجرایی و طراحی |ایجاد تنش در زمان اتصال

رابط نباید برای کشیدن دو لوله به سمت یکدیگر یا جبران خطای شدید مسیر استفاده شود.

بی‌توجهی به جریان

اتصال نباید پله یا مانعی در مسیر داخلی ایجاد کند.

انتقال بار اضافی به رابط

وزن یک مسیر بلند لوله نباید بدون طراحی مناسب روی نقطه اتصال متمرکز شود.

طراحی نقطه اتصال در محل غیرقابل دسترس

اتصال‌هایی که پس از اجرای دیوار، کف یا سقف کاملاً غیرقابل دسترس می‌شوند، باید از ابتدا با دقت بیشتری انتخاب و کنترل شوند.

چک‌لیست کنترل اتصال لوله پوش‌فیت به سیستم فاضلاب

قبل از نهایی‌کردن هر نقطه تغییر سیستم، این موارد را بررسی کنید:

مشخصات دو طرف اتصال

• جنس هر دو لوله مشخص است.
• قطر و ابعاد واقعی هر دو طرف اندازه‌گیری شده است.
• وضعیت فیزیکی لوله موجود بررسی شده است.
• نوع اتصال هر دو سیستم مشخص است.

انتخاب قطعه اتصال

• رابط یا آداپتور متناسب با دو سیستم انتخاب شده است.
• ابعاد رابط با دو طرف اتصال تطبیق دارد.
• دستورالعمل سازنده برای اتصال بررسی شده است.
• قطعه برای شرایط کاربرد پروژه مناسب است.

اجرای اتصال

• محل اتصال تمیز است.
• آب‌بند سالم و صحیح نصب شده است.
• لوله‌ها هم‌راستا هستند.
• اتصال تحت تنش مکانیکی قرار ندارد.
• عمق ورود لوله مطابق دستورالعمل رعایت شده است.
• مسیر جریان بدون مانع باقی مانده است.

کنترل نهایی

• محل اتصال از نظر ظاهری بررسی شده است.
• ساپورت دو طرف اتصال مناسب است.
• حرکت موردنیاز سیستم محدود نشده است.
• محل اتصال در صورت نیاز قابل دسترسی است.
• کنترل نهایی مطابق الزامات پروژه انجام شده است.

جمع‌بندی اتصال لوله پوش‌فیت به سیستم فاضلاب

اتصال لوله پوش‌فیت به سیستم فاضلاب یک نقطه حساس در شبکه است، زیرا هم‌زمان باید سازگاری ابعادی، جنس، آب‌بندی، هم‌راستایی، مسیر جریان و شرایط مکانیکی دو بخش را تأمین کند.

در اتصال پوش‌فیت به لوله قدیمی یا جنس متفاوت، راهکار مناسب معمولاً با شناسایی دقیق دو طرف اتصال و انتخاب رابط یا آداپتور متناسب آغاز می‌شود. منابع فنی سازندگان نیز نشان می‌دهند که برای انتقال بین سیستم‌هایی مانند PP، PVC، HDPE و چدن، قطعات انتقال اختصاصی و روش‌های نصب مشخص مورد استفاده قرار می‌گیرند.

بنابراین، بهترین روش این است که نقطه تغییر سیستم پوش فیت فاضلاب از مرحله طراحی شناسایی شود و قبل از اجرای لوله، جنس، ابعاد، رابط، آب‌بندی، راستا و وضعیت مهار اتصال مشخص شود.

پرسش‌های متداول اتصال لوله پوش‌فیت به سیستم فاضلاب

در این بخش، به پرسش‌های رایج درباره اتصال لوله پوش‌فیت به شبکه فاضلاب و نکات مهم انتخاب و اجرای آن پاسخ می‌دهیم.

آیا اتصال لوله پوش‌فیت به لوله فاضلاب قدیمی امکان‌پذیر است؟

بله، در بسیاری از پروژه‌های بازسازی امکان اتصال وجود دارد؛ اما روش اتصال به جنس، قطر، وضعیت و نوع اتصال لوله قدیمی بستگی دارد و ممکن است به رابط یا آداپتور مخصوص نیاز باشد.

آیا می‌توان لوله پوش‌فیت را مستقیماً به PVC متصل کرد؟

این موضوع به ابعاد و طراحی دو سیستم بستگی دارد. در صورت نبود سازگاری مستقیم، باید از قطعه انتقال مورد تأیید سازنده استفاده شود. برخی سیستم‌های فاضلابی برای اتصال PP به PVC، رابط‌ها و قطعات مشخصی ارائه می‌کنند.

بهترین رابط اتصال پوش‌فیت به فاضلاب چیست؟

یک رابط واحد برای تمام شرایط وجود ندارد. بهترین گزینه رابطی است که برای جنس، قطر و نوع اتصال دو سیستم موردنظر طراحی و توسط سازنده تأیید شده باشد.

آیا اتصال دو سیستم فاضلابی با جنس متفاوت باعث نشتی می‌شود؟

خود تفاوت جنس الزاماً باعث نشتی نمی‌شود؛ مشکل زمانی ایجاد می‌شود که رابط، ابعاد، آب‌بندی یا روش اجرای اتصال با دو سیستم سازگار نباشد.

در اتصال پوش‌فیت به لوله قدیمی چه چیزی مهم‌تر است؟

سلامت بخش موجود، تطبیق ابعاد، انتخاب رابط مناسب و ایجاد یک اتصال آب‌بند و بدون تنش از مهم‌ترین عوامل هستند.

آیا محل اتصال می‌تواند باعث کاهش جریان فاضلاب شود؟

بله. اگر محل اتصال باعث ایجاد پله، برآمدگی یا کاهش نامناسب سطح مقطع شود، می‌تواند بر مسیر جریان اثر بگذارد. به همین دلیل محل اتصال باید از نظر هندسه داخلی نیز کنترل شود.

آیا اتصال لوله پوش‌فیت به تجهیزات فاضلابی نیز به رابط نیاز دارد؟

بسته به نوع تجهیز و خروجی آن ممکن است اتصال مستقیم یا استفاده از قطعه واسط امکان‌پذیر باشد. مشخصات خروجی تجهیز و دستورالعمل سازنده باید بررسی شود.

آیا می‌توان برای تمام لوله‌های قدیمی از یک رابط استفاده کرد؟

خیر. جنس، قطر، شکل اتصال و شرایط محل می‌تواند متفاوت باشد؛ بنابراین انتخاب رابط باید برای هر نقطه اتصال به‌صورت مشخص انجام شود.

آیا اتصال پوش‌فیت به سیستم موجود فقط در پروژه‌های بازسازی کاربرد دارد؟

خیر. علاوه بر بازسازی، در توسعه ساختمان، اصلاح بخشی از شبکه، تغییر مسیر تأسیسات و اتصال یک سیستم جدید به بخش‌های موجود نیز چنین نقاطی ایجاد می‌شوند.
