ساپورت‌گذاری لوله پوش‌فیت به مجموعه اقداماتی گفته می‌شود که برای نگهداری، تثبیت و کنترل مسیر لوله‌ها در بخش‌های افقی و عمودی شبکه فاضلاب انجام می‌شود. بست‌ها و نگهدارنده‌ها باید به‌گونه‌ای انتخاب و نصب شوند که وزن خط، اتصالات و محتویات آن به شکل کنترل‌شده به سازه منتقل شود و مسیر اجراشده دچار افتادگی یا جابه‌جایی ناخواسته نشود.
در سیستم‌های پوش‌فیت، صرف اتصال صحیح لوله و اتصال برای اجرای مناسب شبکه کافی نیست؛ نحوه نگهداری مکانیکی مسیر نیز اهمیت دارد. در راهنماهای فنی سیستم‌های فاضلاب پلیمری نیز بر استفاده از بست‌های مناسب، پشتیبانی کافی در مسیر و توجه به نقاط اتصال تأکید شده است.
سیستم MasterFit راوند پلیمر نیز یک سیستم لوله و اتصالات فاضلابی از جنس پلی‌پروپیلن است که در قطرهای مختلف برای کاربردهای ساختمانی عرضه شده است.
انواع ساپورت و بست مورد استفاده برای لوله پوش‌فیت
نوع نگهدارنده باید با محل نصب، قطر لوله، وضعیت مسیر و دستورالعمل فنی سیستم هماهنگ باشد.

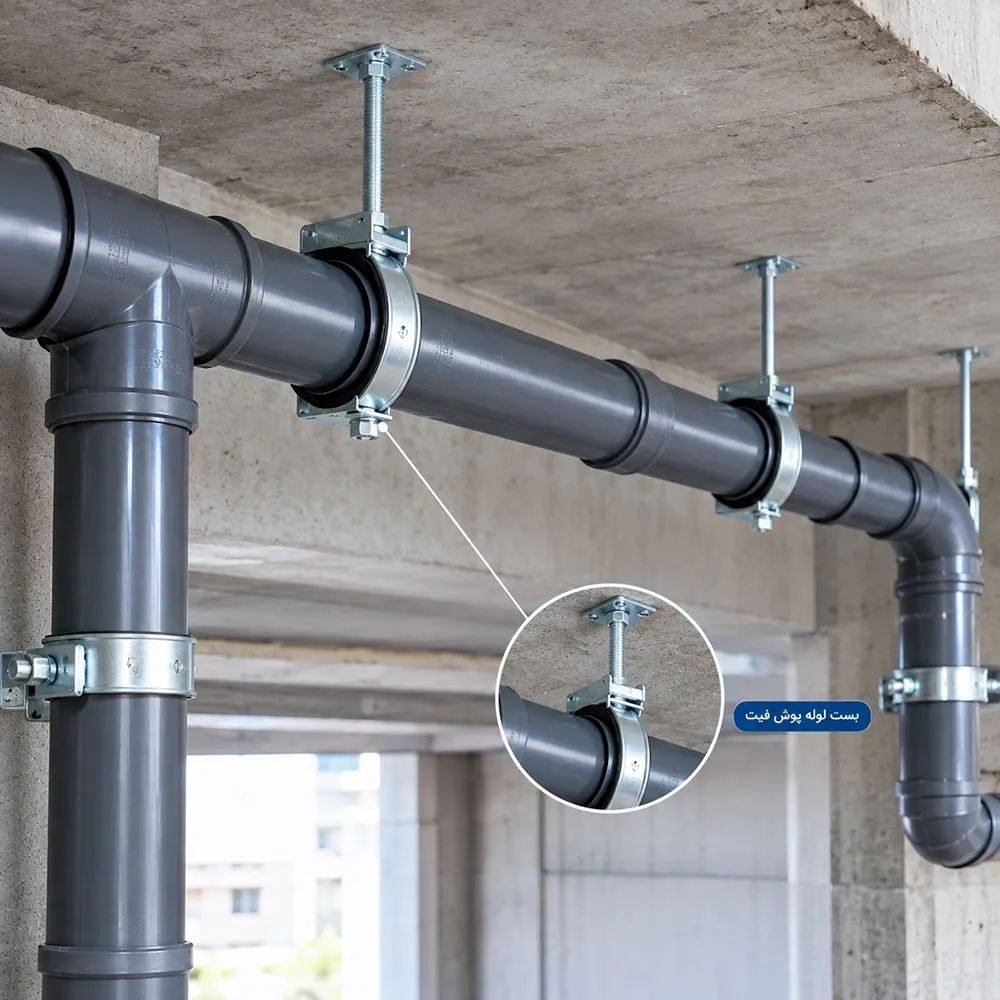

بست‌های نگهدارنده لوله
بست‌های لوله برای نگه‌داشتن مسیر و جلوگیری از حرکت‌های ناخواسته استفاده می‌شوند. هنگام انتخاب و نصب بست باید توجه داشت که نیروی بست نباید باعث آسیب یا فشار نامناسب به بدنه لوله شود. در راهنمای Wavin نیز تأکید شده است که بست نباید در اثر سفت‌شدن به سطح خارجی لوله آسیب وارد کند.
ساپورت‌های فلزی و سیستم‌های نگهدارنده
در مسیرهای زیر سقف یا فضاهای تأسیساتی، ممکن است از راد رزوه‌ای، براکت، ریل و مجموعه‌های نگهدارنده استفاده شود. نمونه‌های فنی سیستم‌های فاضلاب پلیمری، هم ساپورت مستقیم لوله و هم سیستم‌های آویز از سقف را برای مسیرهای مختلف معرفی می‌کنند.
بست‌های مورد استفاده برای مسیرهای عمودی
در رایزرها، ساپورت علاوه بر تثبیت مسیر باید بتواند وزن بخش عمودی لوله و محتویات آن را نیز به شکل مناسبی تحمل کند. به همین دلیل، جزئیات مهار رایزر با مسیرهای افقی یکسان نیست.

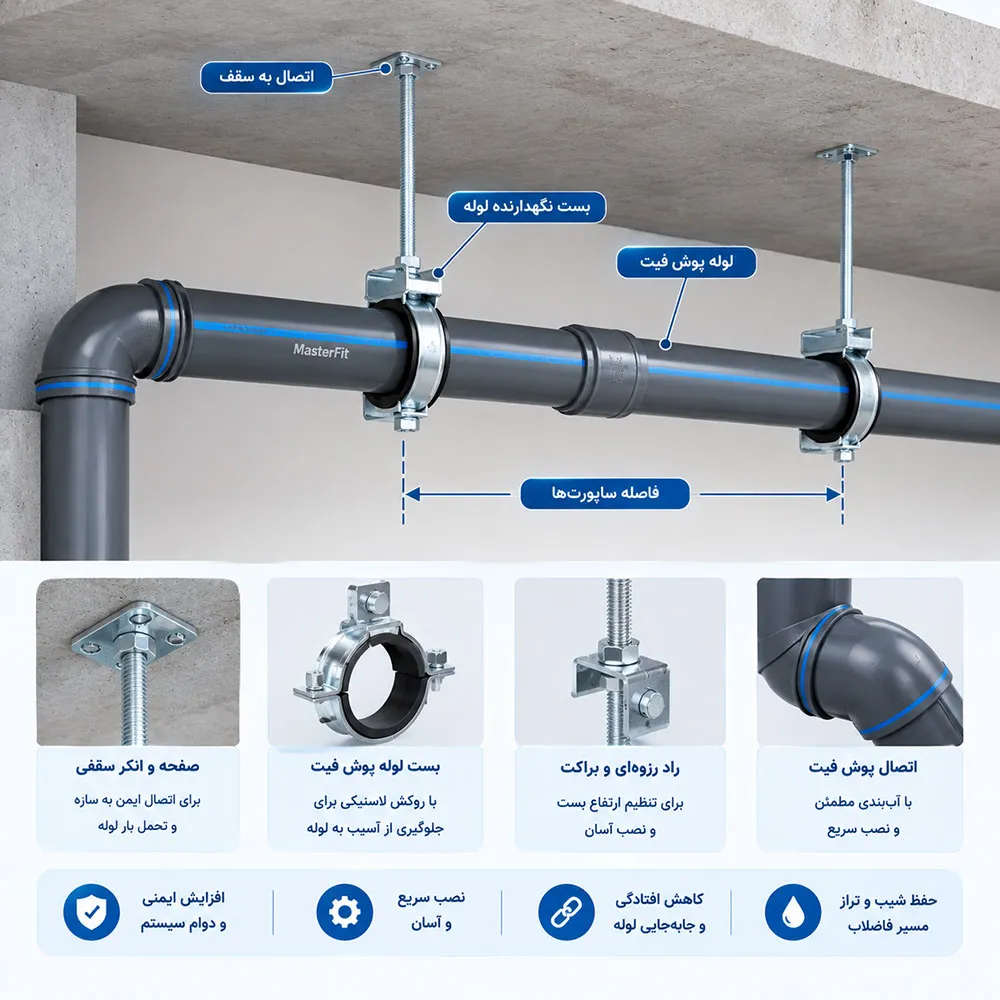

محل نصب ساپورت در مسیر لوله پوش‌فیت را چگونه تعیین کنیم؟
محل ساپورت‌گذاری نباید صرفاً بر اساس فاصله‌ای ثابت تعیین شود. قطر لوله، جهت مسیر، وزن، محل اتصالات، تغییر مسیر و دستورالعمل سازنده از عواملی هستند که باید در تعیین نقاط نگهداری در نظر گرفته شوند.
ساپورت‌گذاری مسیرهای افقی
در مسیرهای افقی، هدف اصلی جلوگیری از افتادگی لوله بین دو نقطه نگهداری و حفظ مسیر طراحی‌شده است.
اگر فاصله بین ساپورت‌ها بیش از مقدار مجاز سیستم باشد، وزن لوله و محتویات آن می‌تواند باعث تغییر شکل یا افتادگی مسیر شود. راهنماهای فنی سازندگان نیز معمولاً برای قطرها و جهت‌های مختلف، حداکثر فاصله مجاز بین ساپورت‌ها را مشخص می‌کنند.
بنابراین استفاده از یک عدد ثابت برای تمام قطرها و تمام سیستم‌ها توصیه نمی‌شود.
ساپورت‌گذاری مسیرهای عمودی
در مسیرهای عمودی، علاوه بر تثبیت جانبی، موضوع انتقال وزن و جلوگیری از حرکت رو به پایین اهمیت بیشتری پیدا می‌کند.
در برخی سیستم‌های فاضلابی، سازندگان توصیه می‌کنند در مسیرهای عمودی حداقل در هر طبقه یک نقطه نگهداری مناسب وجود داشته باشد؛ اما این عدد را نباید بدون تطبیق با دستورالعمل MasterFit به‌عنوان الزام عمومی این سیستم در نظر گرفت.
ساپورت‌گذاری در نزدیکی اتصالات و نقاط تغییر مسیر
زانوها، سه‌راهی‌ها، انشعابات و سایر نقاط تغییر مسیر می‌توانند نیروها و بارهای متفاوتی را به مسیر وارد کنند. به همین دلیل، محل این اجزا باید هنگام طراحی ساپورت‌ها در نظر گرفته شود.
در راهنماهای فنی سیستم‌های فاضلاب پلیمری نیز قرارگیری ساپورت در نزدیکی اتصالات و نقاط مهم مسیر مورد توجه قرار گرفته است.

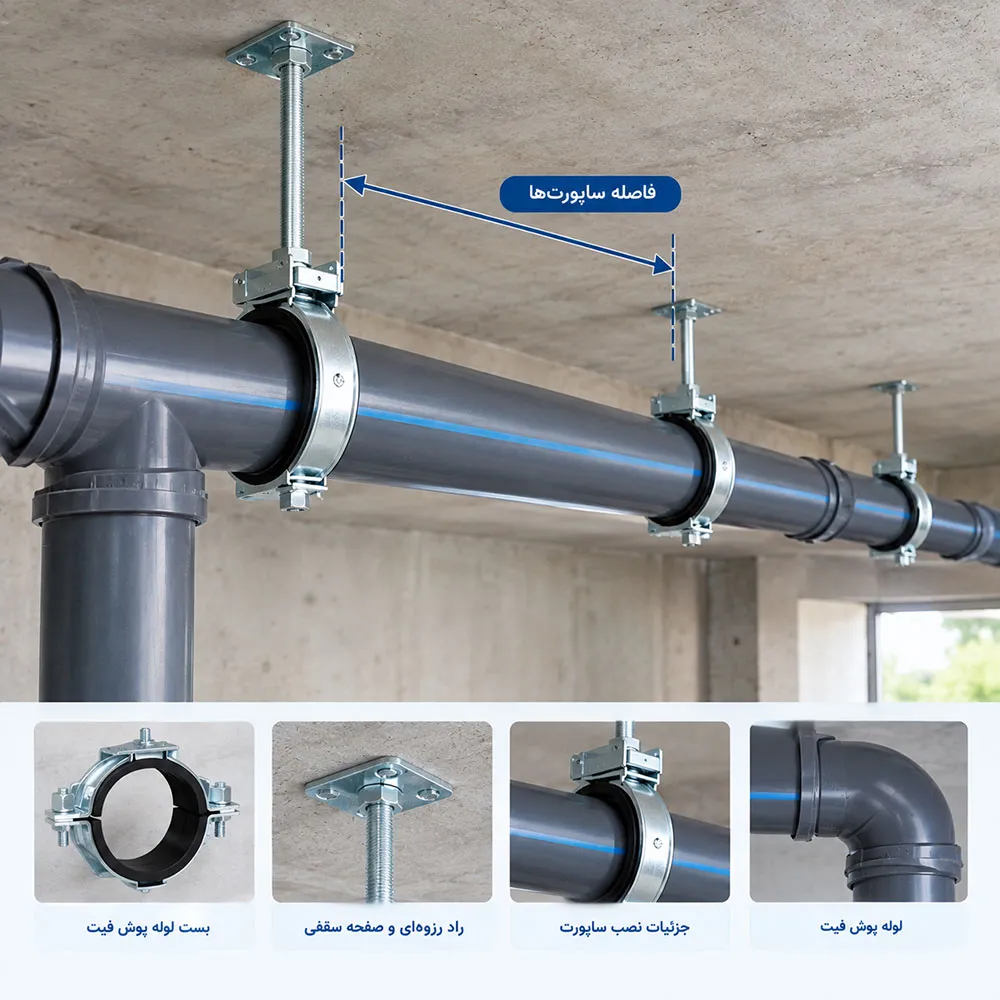

فاصله ساپورت‌های لوله پوش‌فیت چگونه تعیین می‌شود؟
فاصله ساپورت لوله پوش‌فیت یک عدد ثابت و عمومی برای تمام شرایط نیست. این فاصله باید با توجه به مشخصات سیستم، قطر لوله، جهت نصب و شرایط اجرایی تعیین شود.
چه عواملی فاصله بست‌ها را تعیین می‌کنند؟
مهم‌ترین عوامل عبارت‌اند از:
- قطر لوله
- افقی یا عمودی بودن مسیر
- وزن لوله و محتویات آن
- محل قرارگیری اتصالات
- نوع و شرایط نصب
- وضعیت سازه محل نصب
- دستورالعمل فنی سازنده
برای مثال، در یک راهنمای فنی Wavin، حداکثر فاصله ساپورت برای قطرهای مختلف در مسیر افقی و عمودی متفاوت تعیین شده است. این موضوع نشان می‌دهد که نمی‌توان یک فاصله واحد را برای همه لوله‌ها در نظر گرفت.
چرا فاصله بست برای تمام قطرها یکسان نیست؟
با افزایش قطر و تغییر شرایط مسیر، وزن و رفتار مکانیکی خط نیز تغییر می‌کند. از طرف دیگر، مسیر افقی و عمودی نیازهای متفاوتی دارند.
بنابراین در پروژه واقعی، دستورالعمل نصب همان سیستم و مشخصات فنی محصول باید مرجع اصلی تعیین فاصله ساپورت باشد.
ساپورت‌گذاری رایزر فاضلاب پوش‌فیت؛ اصول مهار مسیر عمودی
رایزر فاضلاب یکی از بخش‌هایی است که ساپورت‌گذاری آن به دلیل ارتفاع مسیر و انتقال وزن در راستای عمودی، نیازمند توجه ویژه است.
محل قرارگیری ساپورت‌ها در رایزر
محل بست‌ها باید به‌گونه‌ای تعیین شود که مسیر عمودی پایدار بماند و بار آن به شکل مناسبی به سازه منتقل شود.
کنترل وزن و حرکت عمودی رایزر
در رایزرهای چندطبقه، صرفاً جلوگیری از حرکت جانبی کافی نیست؛ وزن مسیر و اجزای متصل به آن نیز باید در طراحی مهار در نظر گرفته شود.
نکات مهار رایزر در طبقات مختلف
در پروژه‌های چندطبقه، نقاط نگهداری باید با شرایط سازه و مسیر تأسیسات هماهنگ باشند. جزئیات دقیق نصب باید بر اساس دستورالعمل سیستم مورد استفاده تعیین شود.
ساپورت‌گذاری لوله پوش‌فیت در سقف کاذب و فضاهای محدود
اجرای لوله پوش‌فیت در زیر سقف یا داخل سقف کاذب معمولاً با محدودیت فضای نصب همراه است. در این شرایط، علاوه بر نگهداری لوله، باید مسیر به شکلی اجرا شود که شیب، تراز و دسترسی موردنیاز برای تعمیر و بازرسی مختل نشود.
حفظ تراز و شیب مسیر
ساپورت‌ها نباید باعث ایجاد نقاط افتادگی در مسیر شوند. تنظیم ارتفاع نگهدارنده‌ها باید با شیب موردنیاز خط هماهنگ باشد.
جلوگیری از افتادگی لوله بین ساپورت‌ها
فاصله نامناسب بین بست‌ها می‌تواند باعث ایجاد شکم یا افتادگی در مسیر افقی شود؛ بنابراین فاصله نگهدارنده‌ها باید بر اساس مشخصات فنی سیستم تعیین شود.
جلوگیری از انتقال بار به اتصالات
اتصالات نباید به‌عنوان تکیه‌گاه نامناسب برای تحمل وزن بخش‌های طولانی لوله استفاده شوند. وظیفه اصلی ساپورت، انتقال کنترل‌شده بار مسیر به سازه است.پ

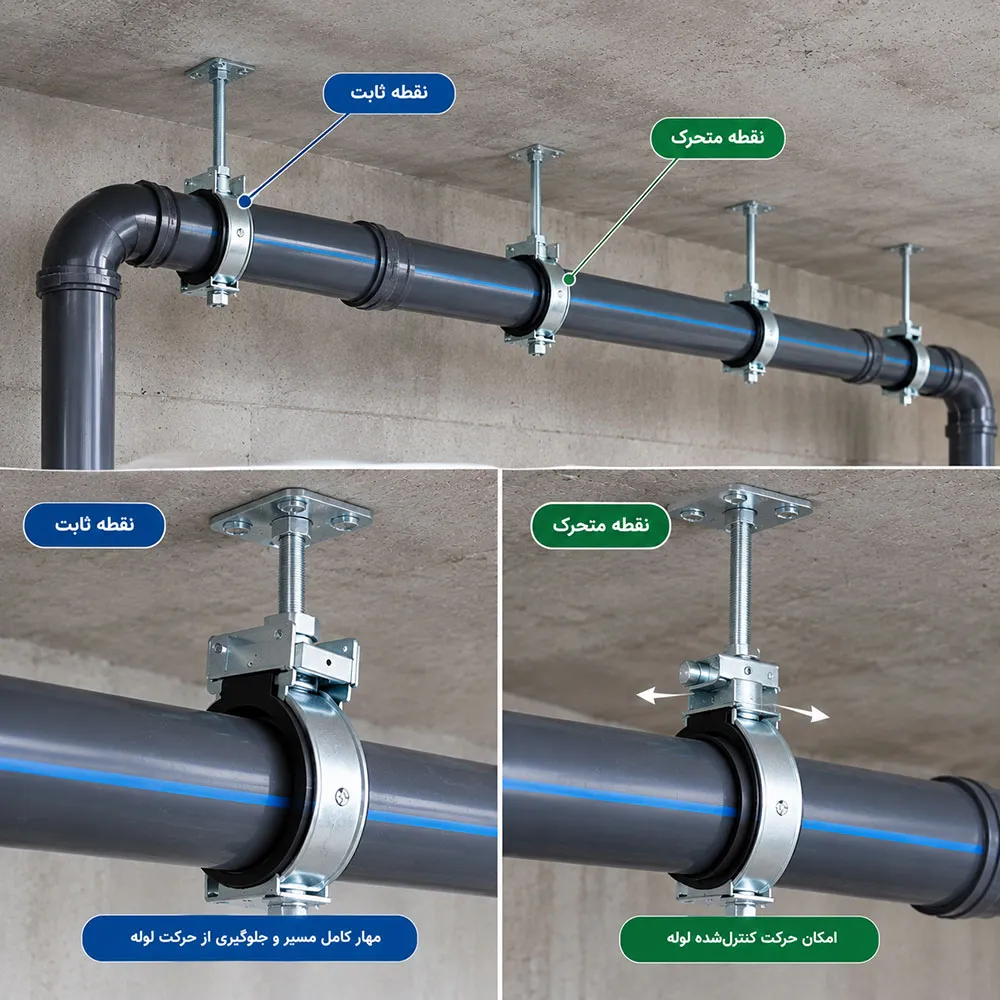

نقاط ثابت و متحرک در ساپورت‌گذاری لوله پوش‌فیت چه تفاوتی دارند؟
یکی از مفاهیم مهم در ساپورت‌گذاری سیستم‌های لوله‌کشی، تفاوت بین نقطه ثابت و نقطه‌ای است که اجازه حرکت کنترل‌شده دارد.
نقطه ثابت چه وظیفه‌ای دارد؟
کنترل موقعیت لوله و محدودکردن حرکت آن در بخش مشخصی از مسیر، از مهم‌ترین وظایف نقطه ثابت محسوب می‌شود.
نقطه متحرک چه کاربردی دارد؟
امکان حرکت کنترل‌شده لوله در طول مسیر را فراهم می‌کند تا لوله بتواند تغییرات طولی ناشی از شرایط کاری را بدون ایجاد فشار اضافی تحمل کند.
چرا مهار کامل مسیر همیشه رویکرد مناسبی نیست؟
بستن تمام مسیر به شکل کاملاً ثابت می‌تواند با رفتار حرارتی و مکانیکی طراحی‌شده سیستم سازگار نباشد. در سیستم‌های دارای اتصال سوکتی، نوع ساپورت و محل قرارگیری آن باید با نحوه جذب حرکت در اتصال هماهنگ باشد. راهنماهای فنی برخی سیستم‌های پوش‌فیت نیز میان نقاط ثابت و نگهدارنده‌هایی که امکان حرکت را فراهم می‌کنند تفاوت قائل می‌شوند.
ساپورت‌گذاری چه ارتباطی با انبساط حرارتی لوله پوش‌فیت دارد؟
ساپورت‌گذاری و انبساط حرارتی دو موضوع مرتبط اما متفاوت هستند.
وظیفه ساپورت، نگهداری و کنترل مسیر است؛ در حالی که انبساط حرارتی به تغییر طول لوله در اثر تغییر دما مربوط می‌شود.
بنابراین هنگام اجرای ساپورت باید مشخص باشد که کدام نقاط برای تثبیت مسیر در نظر گرفته شده‌اند و کدام نقاط باید امکان حرکت کنترل‌شده داشته باشند.
برای بررسی فرمول محاسبه تغییر طول، عوامل مؤثر بر انبساط و روش‌های کنترل حرکت حرارتی، به مقاله تخصصی انبساط حرارتی لوله پوش‌فیت مراجعه کنید.
این تفکیک باعث می‌شود مقاله حاضر روی ساپورت‌گذاری متمرکز بماند و با مقاله انبساط حرارتی همپوشانی ایجاد نکند.
تأثیر ساپورت‌گذاری بر شیب و مسیر لوله فاضلاب
ساپورت‌گذاری صحیح فقط به تحمل وزن محدود نمی‌شود؛ بلکه باید به حفظ هندسه مسیر نیز کمک کند.
حفظ شیب طراحی‌شده
بست‌ها باید طوری نصب شوند که مسیر پس از اجرا دچار تغییر تراز ناخواسته نشود.
جلوگیری از افتادگی لوله
در مسیرهای افقی، فاصله نامناسب ساپورت‌ها می‌تواند باعث افتادگی بین دو نقطه نگهداری شود.
کنترل تراز مسیر پس از نصب ساپورت‌ها
پس از نصب بست‌ها، بررسی تراز، شیب و وضعیت اتصالات بخشی از کنترل اجرای شبکه است.
۷ اشتباه رایج در ساپورت‌گذاری لوله پوش‌فیت
در این بخش، ۷ اشتباه رایج در ساپورت‌گذاری لوله پوش‌فیت بررسی می‌شود؛ از انتخاب نادرست بست و فاصله نامناسب ساپورت‌ها تا مهار غیراصولی رایزر، ایجاد افتادگی و انتقال بار اضافی به اتصالات.
۱. انتخاب فاصله نامناسب بین بست‌ها
استفاده از یک فاصله ثابت بدون توجه به قطر، جهت مسیر و دستورالعمل سیستم می‌تواند باعث نگهداری نامناسب شود.
۲. مهار بیش‌ازحد مسیر
تمام نقاط مسیر الزاماً نباید به شکل یکسان و کاملاً ثابت مهار شوند.
۳. مهار نامناسب در محل تغییر مسیر
زانوها، انشعابات و تغییرات مسیر باید در طراحی نقاط نگهداری مورد توجه قرار گیرند.
۴. تثبیت نامناسب رایزر
رایزر به دلیل ارتفاع و وزن مسیر، نیازمند بررسی جداگانه برای مهار عمودی و جانبی است.
۵. انتقال بار اضافی به اتصالات
اتصالات نباید بدون طراحی مناسب، بار بخش‌های طولانی لوله را تحمل کنند.
۶. ایجاد افتادگی و تغییر شیب مسیر
فاصله نامناسب یا نصب نادرست بست‌ها می‌تواند هندسه مسیر را تغییر دهد.
۷. اجرا بدون توجه به دستورالعمل فنی سازنده
حتی اگر یک روش در سیستم دیگری رایج باشد، نمی‌توان آن را بدون بررسی مشخصات همان محصول به MasterFit تعمیم داد.
یک مثال ساده از ساپورت‌گذاری لوله پوش‌فیت در پروژه
فرض کنید یک خط افقی فاضلاب پوش‌فیت در زیر سقف اجرا می‌شود.
پیش از نصب بست‌ها، باید مسیر، قطر لوله، محل اتصالات، تغییر مسیرها و شرایط سازه‌ای بررسی شود. سپس نقاط نگهداری و فاصله آن‌ها بر اساس دستورالعمل فنی سیستم مشخص می‌شوند.
در مرحله پایانی نیز مواردی مانند شیب مسیر، تراز لوله، استحکام ساپورت‌ها و وضعیت اتصالات کنترل می‌شوند.
این فرآیند نشان می‌دهد که ساپورت‌گذاری صرفاً نصب چند بست روی لوله نیست؛ بلکه بخشی از کنترل مکانیکی مسیر فاضلاب است.
چک‌لیست ساپورت‌گذاری لوله پوش‌فیت قبل از تحویل پروژه
| مورد بررسی | وضعیت |
| فاصله ساپورت‌ها مطابق دستورالعمل بررسی شده | ☐ |
| نقاط ثابت و متحرک مشخص شده‌اند | ☐ |
| رایزر به‌درستی مهار شده است | ☐ |
| شیب مسیر حفظ شده است | ☐ |
| بار اضافی به اتصالات وارد نمی‌شود | ☐ |
| مسیر حرکت طراحی‌شده مسدود نشده است | ☐ |
| وضعیت بست‌ها و اتصالات بررسی شده است | ☐ |
سوالات متداول درباره ساپورت‌گذاری لوله پوش‌فیت
بخش سؤالات متداول درباره ساپورت‌گذاری لوله پوش‌فیت به پرسش‌های رایج درباره انواع بست و ساپورت، فاصله نصب، مهار رایزر، نقاط ثابت و متحرک و اصول صحیح نگهداری لوله‌های پوش‌فیت پاسخ می‌دهد.
ساپورت‌گذاری لوله پوش‌فیت چیست؟
ساپورت‌گذاری مجموعه اقداماتی برای نگهداری، تثبیت و کنترل مسیر لوله‌های پوش‌فیت در بخش‌های افقی و عمودی شبکه فاضلاب است.
فاصله ساپورت‌های لوله پوش‌فیت چگونه تعیین می‌شود؟
فاصله ساپورت به عواملی مانند قطر لوله، جهت مسیر، شرایط نصب، وزن خط و دستورالعمل سازنده بستگی دارد و نباید یک عدد عمومی برای تمام سیستم‌ها در نظر گرفت.
آیا لوله پوش‌فیت در مسیر افقی به بست نیاز دارد؟
بله، مسیرهای افقی باید مطابق مشخصات سیستم و شرایط نصب به شکل مناسب نگهداری شوند تا از افتادگی و جابه‌جایی ناخواسته جلوگیری شود.
ساپورت رایزر فاضلاب چگونه تعیین می‌شود؟
در رایزر باید علاوه بر کنترل جانبی، وزن مسیر عمودی و نحوه انتقال بار به سازه نیز در نظر گرفته شود.
تفاوت نقطه ثابت و متحرک در لوله پوش‌فیت چیست؟
نقطه ثابت برای کنترل موقعیت لوله استفاده می‌شود، در حالی که نگهدارنده متحرک می‌تواند امکان حرکت کنترل‌شده لوله را فراهم کند.
چرا نباید لوله پوش‌فیت بیش‌ازحد مهار شود؟
زیرا نوع مهار باید با رفتار مکانیکی و حرارتی سیستم هماهنگ باشد و نباید بدون دلیل حرکت طراحی‌شده لوله را محدود کند.
در محل زانو و تغییر مسیر چه نکاتی برای ساپورت‌گذاری وجود دارد؟
محل تغییر مسیر باید در طراحی نقاط نگهداری در نظر گرفته شود تا مسیر پایدار بماند و بار نامناسب به اتصالات وارد نشود.
ساپورت‌گذاری چه ارتباطی با انبساط حرارتی دارد؟
ساپورت‌ها باید طوری طراحی شوند که ضمن نگهداری مسیر، با حرکت حرارتی پیش‌بینی‌شده سیستم نیز سازگار باشند. جزئیات محاسبات انبساط حرارتی موضوع مقاله‌ای جداگانه است.
