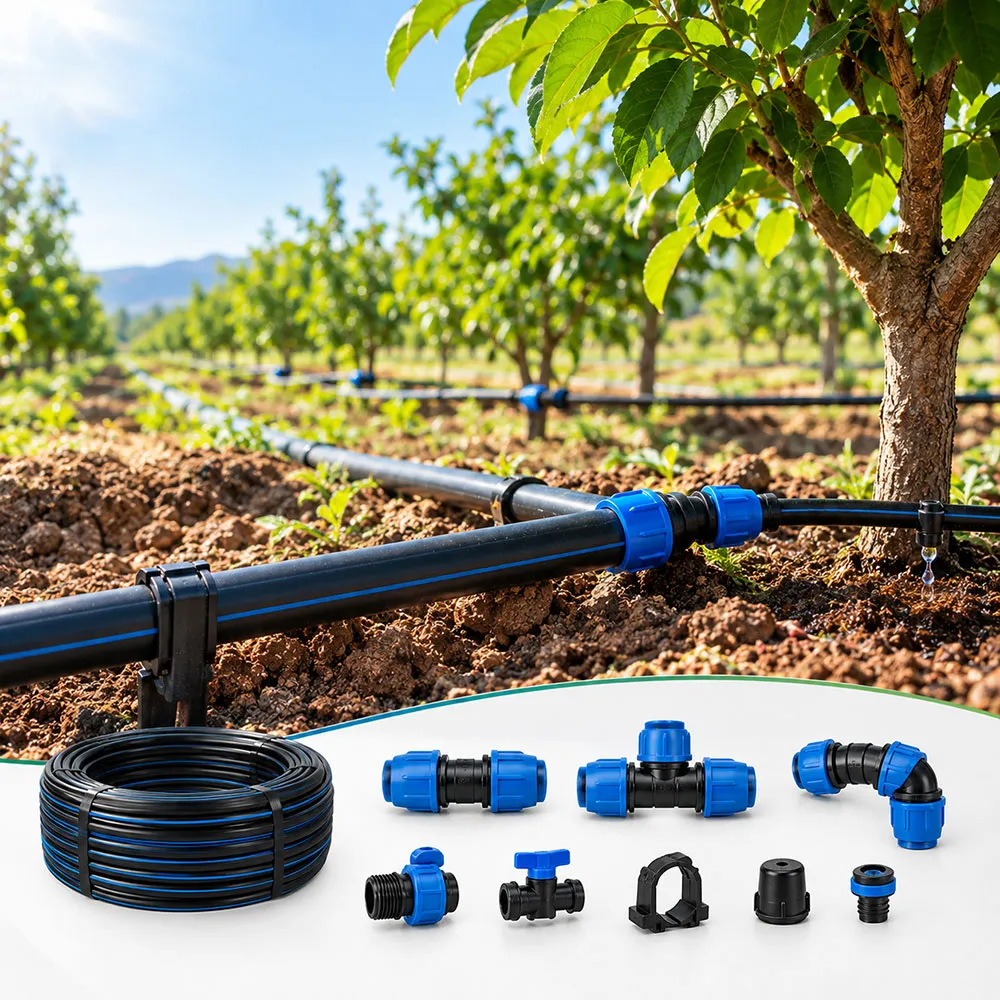

لوله و اتصالات آبیاری قطرهای در کنار تجهیزات کنترل فشار، فیلتراسیون و قطره‌چکان‌ها، شبکه‌ای را تشکیل می‌دهند که آب را از منبع به محل مصرف منتقل و در نقاط مختلف توزیع می‌کند. اگرچه در نگاه اول لوله بخش اصلی شبکه به نظر می‌رسد، اما کیفیت و سازگاری اتصالات نیز مستقیماً بر آب‌بندی، امکان انشعاب، تعمیرپذیری و عملکرد شبکه تأثیر می‌گذارد.
در یک سیستم آبیاری قطرهای، رابط برای اتصال دو قطعه لوله، سه‌راهی برای ایجاد انشعاب، بست یا نگهدارنده برای تثبیت مسیر و کورکن برای پایان‌دادن یا مسدودکردن یک مسیر استفاده می‌شود. بسته به ساختار شبکه، ممکن است زانو، آداپتور، گِرومت، خروجی، شیر، اتصال انتهایی و تجهیزات شست‌وشو نیز مورد استفاده قرار گیرند. تولیدکنندگان تجهیزات آبیاری نیز اتصالاتی مانند کوپلینگ، زانو، سه‌راهی و اتصال انتهایی را به‌عنوان اجزای اصلی شبکه‌های لوله و دریپ‌لاین معرفی می‌کنند.
نکته مهم این است که انتخاب اتصال نباید صرفاً بر اساس شکل ظاهری یا قیمت انجام شود. قطر و جنس لوله، نوع اتصال، فشار کاری، روش نصب، شرایط محیطی، امکان بازکردن اتصال و نیاز به شست‌وشوی خطوط باید هم‌زمان بررسی شوند.
در این مقاله، به‌جای تکرار مباحث مربوط به طراحی عمومی یا معرفی انواع لوله‌های آبیاری، تمرکز اصلی بر شناخت اتصالات آبیاری قطرهای و نقش هرکدام در ساخت شبکه است.
لوله و اتصالات آبیاری قطرهای چه اجزایی دارند؟
به‌طور کلی، شبکه آبیاری قطرهای را می‌توان به چند بخش تقسیم کرد:
| بخش | وظیفه |
| لوله اصلی | انتقال آب از منبع یا واحد کنترل |
| لوله فرعی | انتقال آب به بخش‌های مختلف زمین |
| لوله جانبی یا لترال | رساندن آب در امتداد ردیف گیاهان |
| قطره‌چکان یا خروجی | تحویل کنترل‌شده آب به خاک |
| رابط | اتصال دو قطعه لوله |
| سه‌راهی | ایجاد انشعاب |
| زانو | تغییر جهت مسیر |
| آداپتور | اتصال دو نوع یا دو سیستم اتصال متفاوت |
| گِرومت و خروجی | ایجاد نقطه انشعاب از لوله |
| بست یا نگهدارنده | تثبیت لوله در مسیر |
| کورکن | مسدودکردن انتهای مسیر یا یک خروجی |
| شیر | کنترل جریان یا جداسازی یک بخش |
| اتصال شست‌وشو | فراهم‌کردن امکان تخلیه و شست‌وشوی خطوط |
بنابراین، اصطلاح «اتصالات آبیاری قطرهای» فقط به یک نوع قطعه محدود نیست و مجموعه‌ای از قطعات اتصال، انشعاب، تغییر مسیر، آب‌بندی و پایان خط را شامل می‌شود.
رابط آبیاری قطرهای چیست و چه کاربردی دارد؟
رابط آبیاری قطرهای یا کوپلینگ قطعه‌ای است که برای اتصال دو بخش از یک لوله یا نوار آبیاری استفاده می‌شود.
به عنوان مثال، اگر یک قسمت از لوله آسیب دیده باشد یا طول مسیر به بیش از یک حلقه لوله نیاز داشته باشد، می‌توان از رابط سازگار با همان لوله برای اتصال دو بخش استفاده کرد.
مهم‌ترین کاربردهای رابط
- اتصال دو قطعه لوله
- تعمیر قسمت آسیب‌دیده
- افزایش طول یک مسیر
- اتصال لوله‌های هم‌اندازه
- در برخی مدل‌ها اتصال لوله‌هایی با مشخصات متفاوت
رابط‌های فشاری، خاردار و برخی انواع رزوه‌ای از روش‌های متداول اتصال هستند. برای نمونه، اتصالات فشاری مخصوص لوله‌های پلی‌اتیلن در اندازه‌های مختلف طراحی می‌شوند و بدون نیاز به چسب یا بست فلزی می‌توانند اتصال ایجاد کنند.
نکته مهم هنگام انتخاب رابط
رابط باید با قطر واقعی لوله و نوع اتصال آن سازگار باشد.
استفاده از رابط صرفاً به دلیل مشابه‌بودن اندازه اسمی دو قطعه، بدون بررسی مشخصات فنی، می‌تواند باعث نشتی یا جداشدن اتصال شود.
سه‌راهی آبیاری قطرهای چیست؟
سه‌راهی یکی از مهم‌ترین اتصالات برای ایجاد انشعاب در شبکه آبیاری قطرهای است.
این قطعه معمولاً زمانی استفاده می‌شود که بخواهیم یک مسیر آب را به دو مسیر دیگر تقسیم کنیم.
به‌صورت ساده:
خط اصلی یا فرعی → سه‌راهی → دو مسیر آبیاری
سه‌راهی‌ها ممکن است به شکل‌های مختلف تولید شوند؛ برای مثال سه‌راهی خاردار، فشاری یا رزوه‌ای.
در برخی سیستم‌ها نیز سه‌راهی می‌تواند برای اتصال لوله‌هایی با قطرهای متفاوت یا اتصال یک خروجی رزوه‌ای به خط آبیاری استفاده شود.
تولیدکنندگان تجهیزات آبیاری، سه‌راهی را برای ایجاد آرایش‌های سه‌طرفه در لوله‌های پلی‌اتیلن و لوله‌های آبیاری قطرهای ارائه می‌کنند.
سه‌راهی کجا استفاده می‌شود؟
- ایجاد انشعاب از یک خط
- تقسیم یک مسیر به دو مسیر
- ایجاد آرایش شبکه‌ای
- اتصال یک خط جانبی به مسیر اصلی
- ساخت مسیرهای چندشاخه در باغ یا گلخانه
اشتباه رایج
یکی از اشتباهات رایج این است که سه‌راهی را صرفاً بر اساس قطر ظاهری لوله انتخاب کنیم.
در انتخاب سه‌راهی باید مشخص شود:
- قطر لوله در هر سه طرف چیست؟
- نوع اتصال چگونه است؟
- فشار کاری سیستم چقدر است؟
- آیا سه‌راهی نیاز به آب‌بندی جداگانه دارد؟
- آیا اتصال برای شرایط محیطی پروژه مناسب است؟
بست آبیاری قطرهای چیست؟
اصطلاح بست آبیاری قطرهای می‌تواند برای قطعات مختلفی که وظیفه تثبیت یا نگه‌داشتن لوله را دارند استفاده شود؛ بنابراین هنگام خرید باید کاربرد دقیق قطعه مشخص شود.
بست یا نگهدارنده ممکن است برای:
- ثابت‌کردن لوله روی زمین
- جلوگیری از جابه‌جایی لترال
- نگه‌داشتن لوله در نزدیکی ردیف کشت
- کنترل مسیر لوله
- تثبیت لوله در نقاط مشخص
استفاده شود.
در برخی سیستم‌های قطرهای، علاوه بر بست، از پایه یا استیک برای ثابت نگه‌داشتن لوله استفاده می‌شود. تولیدکنندگان تجهیزات میکروآبیاری نیز این قطعات را برای تثبیت تیوب و خطوط آبیاری ارائه می‌کنند.
بست چه نقشی در عملکرد سیستم دارد؟
بست مستقیماً وظیفه انتقال آب را ندارد؛ اما می‌تواند از جابه‌جایی لوله، تغییر مسیر ناخواسته یا جداشدن آن از موقعیت طراحی‌شده جلوگیری کند.
این موضوع به‌خصوص در خطوط سطحی اهمیت دارد؛ زیرا جابه‌جایی لوله می‌تواند محل خروج آب نسبت به ردیف گیاه را تغییر دهد.
کورکن آبیاری قطرهای چیست؟
کورکن یا اتصال انتهایی برای مسدودکردن انتهای لوله یا یک مسیر استفاده می‌شود.
در یک خط آبیاری، آب پس از عبور از طول مسیر باید در نقطه مشخصی متوقف یا تخلیه شود. به همین دلیل، انتهای خطوط معمولاً به یک قطعه مناسب برای بستن، بازکردن یا شست‌وشو نیاز دارد.
کورکن‌ها در انواع مختلفی مانند:
- کورکن ساده
- درپوش انتهایی
- کورکن حلقه‌ای
- کورکن رزوه‌ای
- اتصال انتهایی قابل بازشدن
وجود دارند.
برخی تولیدکنندگان، اتصال انتهایی را به‌گونه‌ای طراحی می‌کنند که امکان بازکردن آن برای شست‌وشو و تخلیه خط وجود داشته باشد.
چرا کورکن قابل بازشدن اهمیت دارد؟
اگر انتهای خط کاملاً بسته باشد و امکان تخلیه مناسب وجود نداشته باشد، عملیات شست‌وشوی خط دشوارتر خواهد شد.
در طراحی سیستم‌های میکروآبیاری، پیش‌بینی امکان شست‌وشوی خطوط اهمیت دارد و استاندارد فنی NRCS نیز استفاده از تجهیزات شست‌وشو و تخلیه در انتهای خطوط را مورد توجه قرار می‌دهد.
بنابراین، کورکن فقط یک قطعه برای بستن لوله نیست؛ در برخی سیستم‌ها بخشی از برنامه نگهداری شبکه محسوب می‌شود.
زانو آبیاری قطرهای چیست؟
زانو برای تغییر جهت مسیر لوله استفاده می‌شود.
برای مثال، اگر مسیر لوله باید ۹۰ درجه تغییر کند، استفاده از زانو می‌تواند مسیر را بدون ایجاد خم شدید در خود لوله تغییر دهد.
کاربردهای زانو
- تغییر جهت خط
- عبور از گوشه‌ها
- ایجاد مسیر منظم
- اتصال دو لوله در زاویه مشخص
- جلوگیری از خم‌کردن بیش از حد لوله
در برخی سیستم‌ها، زانو می‌تواند خاردار، فشاری یا دارای اتصال رزوه‌ای باشد. انتخاب مدل باید با نوع لوله و روش اتصال آن هماهنگ باشد.
آداپتور آبیاری قطرهای چیست؟
آداپتور زمانی کاربرد دارد که لازم باشد دو نوع اتصال متفاوت را به یکدیگر متصل کنیم.
برای مثال ممکن است یک طرف اتصال برای لوله طراحی شده باشد و طرف دیگر دارای رزوه باشد تا به یک شیر، خروجی یا تجهیز دیگر متصل شود.
آداپتور چه زمانی مورد نیاز است؟
- اتصال لوله به شیر
- اتصال لوله به قطعه رزوه‌ای
- تبدیل نوع اتصال
- ایجاد ارتباط بین تجهیزات با استاندارد اتصال متفاوت
- اتصال لوله به برخی تجهیزات کنترلی
در نتیجه، آداپتور نقش «پل ارتباطی» بین دو نوع اتصال را ایفا می‌کند.
گِرومت و اتصال خروجی چیست؟
در بسیاری از شبکه‌های آبیاری، لازم است از یک لوله بزرگ‌تر یک مسیر کوچک‌تر برای تغذیه لترال یا خط جانبی ایجاد شود.
در این حالت ممکن است از ترکیبی شامل:
سوراخ مناسب + گِرومت یا واشر آب‌بندی + اتصال خروجی
استفاده شود.
وظیفه گِرومت ایجاد آب‌بندی در محل سوراخ‌شده لوله است.
چرا کیفیت این اتصال مهم است؟
محل انشعاب یکی از نقاطی است که در صورت انتخاب نامناسب قطعه یا ایجاد سوراخ نادرست می‌تواند دچار نشتی شود.
بنابراین:
- قطر سوراخ باید با اتصال سازگار باشد.
- محل سوراخ نباید ترک‌خورده یا آسیب‌دیده باشد.
- گِرومت باید کاملاً در جای خود قرار گیرد.
- اتصال باید متناسب با قطر و جنس لوله انتخاب شود.
انواع لوله و اتصالات آبیاری قطرهای بر اساس روش اتصال
یکی از کاربردی‌ترین روش‌های دسته‌بندی اتصالات، توجه به روش اتصال آن‌ها به لوله است.
| نوع اتصال | ویژگی | کاربرد |
| خاردار | دارای خار برای درگیری با جداره لوله | لوله‌های انعطاف‌پذیر و لترال |
| فشاری | اتصال با فشار و درگیری مکانیکی | برخی لوله‌های پلی‌اتیلن |
| رزوه‌ای | اتصال با رزوه داخلی یا خارجی | اتصال به شیر و تجهیزات رزوه‌دار |
| تبدیلی | تغییر قطر یا نوع اتصال | اتصال دو بخش متفاوت |
| گِرومت‌دار | ایجاد خروجی از لوله | ایجاد انشعاب |
| انتهایی | پایان مسیر | کورکردن یا شست‌وشوی خط |
اتصالات خاردار و فشاری هر دو در شبکه‌های قطرهای کاربرد دارند، اما روش نصب و سازگاری آن‌ها با لوله یکسان نیست. برخی سازندگان نیز مدل‌های متنوعی از کوپلینگ، سه‌راهی، زانو و اتصال انتهایی را متناسب با نوع تیوب ارائه می‌کنند.
تفاوت رابط، سه‌راهی، زانو و کورکن چیست؟
این چهار قطعه ممکن است از نظر ظاهری شبیه به هم به نظر برسند، اما وظیفه متفاوتی دارند.
| قطعه | وظیفه اصلی |
| رابط | اتصال دو مسیر در امتداد یکدیگر |
| سه‌راهی | ایجاد انشعاب |
| زانو | تغییر جهت |
| کورکن | بستن یا پایان‌دادن مسیر |
یک مثال ساده:
فرض کنید لوله از منبع به سمت باغ حرکت می‌کند. اگر بخواهید:
- طول مسیر را افزایش دهید → رابط
- مسیر را به دو ردیف تقسیم کنید → سه‌راهی
- مسیر را ۹۰ درجه تغییر دهید → زانو
- انتهای مسیر را ببندید → کورکن
به این ترتیب، انتخاب اتصال بر اساس کاری که باید در شبکه انجام شود صورت می‌گیرد، نه صرفاً ظاهر قطعه.
چگونه اتصال مناسب را برای لوله آبیاری قطرهای انتخاب کنیم؟
انتخاب اتصال باید هم‌زمان بر اساس چند معیار انجام شود.
۱. قطر لوله
اولین معیار، قطر واقعی لوله است.
برای مثال، اتصال یک لوله با قطر مشخص به رابطی که برای اندازه دیگری طراحی شده، حتی اگر ظاهراً نزدیک باشد، انتخاب مناسبی نیست.
۲. جنس لوله
نوع ماده و ساختار لوله می‌تواند روی انتخاب اتصال اثر بگذارد.
لوله‌های پلی‌اتیلن، لترال، دریپ‌لاین و تیپ الزاماً از یک نوع اتصال استفاده نمی‌کنند.
۳. نوع اتصال
باید مشخص شود که سیستم شما به اتصال:
- خاردار
- فشاری
- رزوه‌ای
- تبدیلی
- گِرومت‌دار
نیاز دارد.
۴. فشار کاری
اتصال باید برای فشار واقعی سیستم مناسب باشد.
نباید صرفاً بر اساس این تصور که «لوله تحمل فشار را دارد» فرض کرد که تمام اتصالات نیز برای همان شرایط مناسب هستند.
مشخصات فنی سازنده باید معیار نهایی باشد.
۵. شرایط محیطی
در خطوط سطحی، مقاومت در برابر تابش خورشید و شرایط محیطی اهمیت بیشتری پیدا می‌کند.
در سیستم‌های زیرسطحی نیز مقاومت مکانیکی، سازگاری با دفن و امکان تعمیر باید بررسی شود.
۶. امکان تعمیر
اتصال باید تا حد امکان به گونه‌ای انتخاب شود که در صورت نیاز بتوان آن را بازدید، تعمیر یا تعویض کرد.
۷. امکان شست‌وشو
اگر سیستم به شست‌وشوی دوره‌ای نیاز دارد، انتخاب اتصال انتهایی قابل بازشدن می‌تواند عملیات نگهداری را ساده‌تر کند.
آیا هر اتصالی برای هر لوله آبیاری مناسب است؟
خیر.
این یکی از مهم‌ترین نکاتی است که هنگام خرید باید در نظر گرفته شود.
یک اتصال ممکن است از نظر ظاهری با لوله سازگار به نظر برسد، اما عواملی مانند:
- قطر خارجی
- قطر داخلی
- ضخامت جداره
- جنس لوله
- روش اتصال
- فشار کاری
- نوع کاربرد
می‌توانند سازگاری واقعی را تعیین کنند.
برای نمونه، برخی اتصالات فشاری فقط برای محدوده مشخصی از قطر لوله طراحی می‌شوند و سازندگان، سازگاری دقیق آن‌ها را در مشخصات محصول اعلام می‌کنند.
نتیجه
اتصال را بر اساس لوله انتخاب کنید، نه لوله را صرفاً بر اساس اتصال موجود.
نقش اتصالات در آب‌بندی شبکه آبیاری
یکی از نقاط حساس هر شبکه آبیاری، محل اتصال دو یا چند قطعه است.
در یک شبکه بزرگ، تعداد زیادی اتصال وجود دارد و هر اتصال می‌تواند یک نقطه بالقوه برای:
- نشتی
- جداشدگی
- افت فشار موضعی
- ورود آلودگی
- نیاز به تعمیر
باشد.
به همین دلیل، استفاده از اتصال سازگار با لوله و نصب صحیح آن اهمیت زیادی دارد.
اتصالات مناسب باید بتوانند اتصال مکانیکی مطمئن و آب‌بندی متناسب با شرایط سیستم ایجاد کنند. برای نمونه، برخی اتصالات فشاری برای ایجاد اتصال آب‌بند در لوله‌های پلی‌اتیلن طراحی شده‌اند.
اتصالات و شست‌وشوی سیستم آبیاری قطرهای
شست‌وشوی خطوط یکی از بخش‌های مهم نگهداری شبکه است.
حتی با وجود فیلتراسیون مناسب، ذراتی ممکن است وارد شبکه شوند و در خطوط تجمع پیدا کنند. به همین دلیل، در طراحی سیستم باید امکان تخلیه و شست‌وشوی خطوط پیش‌بینی شود.
استاندارد فنی NRCS برای میکروآبیاری نیز بر وجود تجهیزات شست‌وشو در انتهای لترال‌ها و امکان تخلیه خطوط تأکید می‌کند. این منبع همچنین شست‌وشوی دوره‌ای را بخشی از نگهداری سیستم می‌داند.
بنابراین هنگام انتخاب اتصال انتهایی به این سؤال پاسخ دهید:
آیا این اتصال فقط برای بستن خط است یا امکان بازکردن و شست‌وشوی خط را نیز فراهم می‌کند؟
برای سیستم‌هایی که نیاز به شست‌وشوی دوره‌ای دارند، پاسخ این سؤال اهمیت زیادی دارد.
اتصالات مناسب برای تعمیر لوله آبیاری قطرهای
در صورت آسیب‌دیدگی بخشی از خط، معمولاً لازم نیست کل مسیر تعویض شود.
در صورت مناسب‌بودن شرایط لوله و اتصال، می‌توان بخش آسیب‌دیده را جدا و دو طرف باقی‌مانده را با یک رابط مناسب به یکدیگر متصل کرد.
مراحل کلی تعمیر
- جریان آب را قطع کنید.
- فشار داخل خط را تخلیه کنید.
- بخش آسیب‌دیده را مشخص کنید.
- قسمت معیوب را با برش تمیز جدا کنید.
- دو سر لوله را بررسی کنید.
- رابط مناسب را انتخاب کنید.
- اتصال را مطابق دستورالعمل سازنده نصب کنید.
- سیستم را با فشار مناسب راه‌اندازی کنید.
- محل تعمیر را از نظر نشتی بررسی کنید.
نکته
اگر لوله در چندین نقطه آسیب دیده باشد یا جداره آن فرسوده شده باشد، تعمیر نقطه‌ای ممکن است راه‌حل مناسبی نباشد و باید وضعیت کل خط بررسی شود.
آیا اتصالات آبیاری قطرهای در سیستم زیرسطحی هم استفاده می‌شوند؟
در برخی پروژه‌های زیرسطحی، اتصالات مخصوص می‌توانند در نقاط مختلف شبکه مورد استفاده قرار گیرند؛ اما هر اتصال سطحی را نمی‌توان صرفاً با دفن‌کردن، برای کاربرد زیرسطحی مناسب دانست.
در سیستم زیرسطحی، دسترسی به اتصال پس از دفن دشوارتر است. بنابراین انتخاب تجهیزات باید با توجه به شرایط نصب، فشار، دوام، امکان تعمیر و الزامات سازنده انجام شود.
این موضوع با مقاله تخصصی آبیاری قطرهای زیرسطحی در خوشه محتوایی راوند پلیمر متفاوت است؛ در آن مقاله تمرکز بر طراحی و اجرای خطوط مدفون، عمق، فاصله خطوط و الزامات بهره‌برداری است، در حالی که این مقاله نقش و انتخاب اتصالات را بررسی می‌کند.
لوله و اتصالات آبیاری قطرهای برای باغ
در باغ، شبکه معمولاً شامل یک یا چند خط اصلی، خطوط فرعی و خطوط نزدیک به ردیف درختان است.
در این شرایط، اتصالات می‌توانند برای:
- انشعاب هر ردیف
- تغییر مسیر
- اتصال لترال
- پایان خطوط
- تعمیر
- جداسازی بخش‌های شبکه
- اتصال به شیرها
استفاده شوند.
تعداد و نوع اتصالات به آرایش باغ، طول خطوط، تعداد بلوک‌های آبیاری و طراحی شبکه بستگی دارد.
بنابراین نمی‌توان برای تمام باغ‌ها تعداد مشخصی رابط یا سه‌راهی تعیین کرد.
لوله و اتصالات آبیاری قطرهای در گلخانه
در گلخانه معمولاً نظم مسیرها و امکان کنترل هر بخش اهمیت بیشتری پیدا می‌کند.
در چنین شرایطی، سه‌راهی‌ها، رابط‌ها، شیرها و اتصالات خروجی باید به گونه‌ای انتخاب شوند که:
- مسیرها منظم باشند.
- هر بخش قابلیت کنترل داشته باشد.
- اتصالات به‌راحتی قابل شناسایی باشند.
- تعمیرات سریع‌تر انجام شود.
- احتمال نشتی کاهش پیدا کند.
برای خطوط متعدد گلخانه، بهتر است پیش از خرید تعداد زیادی اتصال، نقشه شبکه و تعداد واقعی انشعاب‌ها مشخص شود.
لوله و اتصالات آبیاری قطرهای برای کشت ردیفی
در کشت‌های ردیفی، لترال‌ها معمولاً در امتداد ردیف گیاه قرار می‌گیرند.
در این سیستم‌ها، اتصالاتی مانند:
- رابط
- سه‌راهی
- اتصال شروع
- کورکن
- بست و نگهدارنده
نقش مهمی دارند.
در صورت استفاده از تیپ یا لوله‌های جدار نازک، باید اتصال مخصوص همان محصول انتخاب شود؛ زیرا ضخامت و ساختار تیپ با بسیاری از لوله‌های پلی‌اتیلن معمولی یکسان نیست.

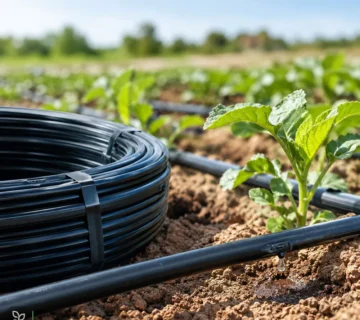

اشتباهات رایج در خرید لوله و اتصالات آبیاری قطرهای
برای جلو گیری از اشتباه در انتخاب لوله و اتصالات آبیاری قطرهای موارد زیر را به دقت مطالعه کنید.
۱. انتخاب اتصال فقط بر اساس قیمت
اتصال ارزان‌تر الزاماً انتخاب اقتصادی‌تری نیست.
اگر اتصال موجب نشتی یا خرابی زودهنگام شود، هزینه تعمیر و توقف سیستم می‌تواند بیشتر شود.
۲. بی‌توجهی به قطر واقعی لوله
قطر اسمی، قطر خارجی و قطر داخلی را نباید بدون بررسی مشخصات فنی معادل یکدیگر در نظر گرفت.
۳. مخلوط‌کردن اتصالات نامتناسب
استفاده از قطعاتی که برای سیستم‌های متفاوت طراحی شده‌اند، می‌تواند باعث اتصال ضعیف یا نشتی شود.
۴. استفاده از سه‌راهی در محل نامناسب
انشعاب‌های بیش از حد یا جانمایی نامناسب می‌تواند آرایش شبکه را پیچیده و نگهداری آن را دشوار کند.
۵. حذف اتصال شست‌وشو
اگر خط به‌گونه‌ای بسته شود که تخلیه و شست‌وشوی آن دشوار باشد، نگهداری سیستم پیچیده‌تر می‌شود.
۶. سوراخ‌کاری نامناسب لوله
در محل ایجاد خروجی، سوراخ بیش از اندازه یا نامتناسب می‌تواند آب‌بندی را مختل کند.
۷. انتخاب بست نامناسب
بست باید متناسب با نوع لوله و محل نصب باشد و نباید باعث فشار یا آسیب به جداره لوله شود.
۸. دفن‌کردن اتصال بدون بررسی مشخصات آن
در کاربردهای زیرسطحی، باید الزامات محصول و شرایط پروژه بررسی شود.
چک‌لیست خرید لوله و اتصالات آبیاری قطرهای
قبل از خرید، این موارد را بررسی کنید:
مشخصات لوله
- جنس لوله مشخص است.
- قطر لوله مشخص است.
- ضخامت جداره مشخص است.
- فشار کاری موردنیاز مشخص شده است.
- سطحی یا زیرسطحی بودن کاربرد مشخص است.
- نوع لوله؛ پلی‌اتیلن، لترال، دریپ‌لاین یا تیپ مشخص شده است.
مشخصات اتصالات
- رابط متناسب با قطر لوله انتخاب شده است.
- تعداد سه‌راهی‌ها مشخص است.
- زانوهای موردنیاز مشخص شده‌اند.
- اتصالات شروع و خروجی مشخص شده‌اند.
- گِرومت و واشرهای لازم تهیه شده‌اند.
- بست یا نگهدارنده متناسب انتخاب شده است.
- کورکن‌های انتهایی تهیه شده‌اند.
- امکان شست‌وشوی خطوط پیش‌بینی شده است.
- اتصال‌ها با روش اتصال لوله سازگارند.
کنترل نهایی
- مشخصات فنی سازنده بررسی شده است.
- فشار مجاز اتصال با سیستم تطابق دارد.
- قطر اتصال با لوله مطابقت دارد.
- قطعات تبدیلی در صورت نیاز تهیه شده‌اند.
- تعداد قطعات بر اساس نقشه شبکه محاسبه شده است.
جدول سریع انتخاب اتصالات
| اگر این کار را می‌خواهید انجام دهید | اتصال مناسب برای بررسی |
| اتصال دو لوله در امتداد هم | رابط |
| ایجاد دو مسیر از یک مسیر | سه‌راهی |
| تغییر جهت مسیر | زانو |
| اتصال دو نوع اتصال متفاوت | آداپتور |
| ایجاد خروجی از لوله اصلی | گِرومت + اتصال خروجی |
| تثبیت لوله روی زمین | بست یا نگهدارنده |
| بستن انتهای خط | کورکن یا اتصال انتهایی |
| بستن خط با امکان تخلیه | اتصال انتهایی قابل بازشدن |
| اتصال لوله به تجهیز رزوه‌ای | آداپتور رزوه‌ای مناسب |
| تعمیر یک بخش از لوله | رابط یا اتصال تعمیراتی مناسب |
چگونه تعداد اتصالات موردنیاز را محاسبه کنیم؟
برای خرید دقیق، ابتدا باید نقشه شبکه مشخص باشد.
برای مثال، اگر یک باغ دارای چند ردیف آبیاری باشد، نمی‌توان تعداد سه‌راهی‌ها را صرفاً بر اساس متراژ زمین تعیین کرد.
باید مشخص شود:
- چند خط اصلی وجود دارد؟
- چند خط فرعی داریم؟
- چند لترال به هر خط فرعی متصل می‌شود؟
- چند تغییر مسیر وجود دارد؟
- چند نقطه تعمیر یا اتصال لازم است؟
- انتهای چند خط باید بسته شود؟
- کدام خطوط به شیر مستقل نیاز دارند؟
فرمول ساده برای برآورد اولیه
می‌توان تعداد هر قطعه را از روی نقشه اجرایی شبکه استخراج کرد.
برای مثال:
- تعداد رابط = تعداد محل‌های اتصال دو قطعه لوله
- تعداد سه‌راهی = تعداد نقاط انشعاب سه‌طرفه
- تعداد کورکن = تعداد انتهای خطوطی که باید بسته شوند
این محاسبه اولیه است و در پروژه‌های حرفه‌ای باید با نقشه و تجهیزات واقعی تطبیق داده شود.
آیا اتصالات روی فشار و عملکرد آبیاری اثر دارند؟
بله، اما باید بین دو موضوع تفاوت قائل شد.
خود اتصال، در صورت انتخاب و نصب صحیح، نباید به نقطه‌ای برای نشتی یا افت غیرضروری تبدیل شود. از طرف دیگر، طراحی کل شبکه، قطر لوله، طول مسیر، اختلاف ارتفاع، دبی و تجهیزات کنترل فشار روی عملکرد هیدرولیکی سیستم اثر می‌گذارند.
بنابراین نباید مشکل طراحی هیدرولیکی را صرفاً با تعویض یک اتصال برطرف‌شده فرض کرد.
در شبکه‌های میکروآبیاری، فشار و جریان باید در محدوده متناسب با طراحی و مشخصات سازنده تجهیزات کنترل شوند.
رابطه اتصالات با فیلتراسیون و نگهداری سیستم
اتصالات به‌تنهایی نمی‌توانند از گرفتگی قطره‌چکان‌ها جلوگیری کنند.
برای عملکرد مناسب سیستم باید مجموعه‌ای از عوامل در نظر گرفته شود:
کیفیت آب → فیلتراسیون → کنترل فشار → توزیع آب → شست‌وشوی خطوط → پایش عملکرد
NRCS نیز بر اهمیت کیفیت آب، فیلتراسیون، نگهداری و کنترل گرفتگی در سیستم‌های میکروآبیاری تأکید می‌کند.
بنابراین، خرید اتصالات باکیفیت بدون توجه به فیلتراسیون و نگهداری، به‌تنهایی تضمین‌کننده عملکرد مطلوب شبکه نیست.
تفاوت لوله آبیاری قطرهای با اتصالات آبیاری چیست؟
این دو مفهوم نباید با یکدیگر اشتباه گرفته شوند.
لوله مسیر انتقال آب را ایجاد می‌کند.
اتصال امکان ساخت، تغییر، انشعاب، تعمیر یا پایان‌دادن این مسیر را فراهم می‌کند.
به زبان ساده:
لوله، مسیر حرکت آب است و اتصال، نحوه ساخت و مدیریت این مسیر را تعیین می‌کند.
این تفکیک برای انتخاب تجهیزات بسیار مهم است.
نکات اجرایی مهم برای نصب اتصالات
قبل از نصب
- قطر لوله را بررسی کنید.
- نوع اتصال را مشخص کنید.
- محل دقیق نصب را علامت‌گذاری کنید.
- ابزار مناسب را آماده کنید.
- قطعات آب‌بندی موردنیاز را بررسی کنید.
هنگام نصب
- لوله را بیش از حد خم نکنید.
- اتصال را با فشار و روش مناسب نصب کنید.
- از آسیب‌زدن به جداره لوله جلوگیری کنید.
- اتصال را تحت کشش قرار ندهید.
- محل اتصال را تا حد امکان قابل دسترس نگه دارید.
بعد از نصب
- سیستم را با فشار کاری مناسب راه‌اندازی کنید.
- تمام اتصالات را بررسی کنید.
- نشتی‌ها را شناسایی کنید.
- اتصالات ضعیف را اصلاح کنید.
- عملکرد خطوط را بررسی کنید.
دو سناریوی واقعی برای انتخاب اتصالات
سناریوی اول: باغ با چند ردیف درخت
فرض کنید یک باغ دارای چندین ردیف درخت است و برای هر ردیف یک خط آبیاری در نظر گرفته شده است.
در این شرایط ممکن است به:
- اتصالات شروع
- سه‌راهی
- رابط
- کورکن
- بست یا نگهدارنده
- شیرهای کنترلی
نیاز باشد.
در این پروژه، اولویت اصلی ایجاد یک شبکه منظم و قابل نگهداری است.
سناریوی دوم: کشت ردیفی فصلی
در کشت ردیفی، ممکن است از تیپ یا لوله‌های سبک‌تر استفاده شود.
در این حالت، نوع اتصال باید با ساختار و ضخامت لوله سازگار باشد و انتخاب رابط یا کورکن لوله‌های ضخیم‌تر نمی‌تواند بدون بررسی مشخصات، به‌صورت خودکار برای تیپ نیز مناسب فرض شود.
آیا خرید لوله و اتصالات به‌صورت یکجا بهتر است؟
در بسیاری از پروژه‌ها، خرید هماهنگ لوله و اتصالات می‌تواند احتمال ناسازگاری قطعات را کاهش دهد؛ اما مهم‌تر از یکجا خریدن، هماهنگ‌بودن مشخصات فنی قطعات است.
هنگام تهیه تجهیزات بهتر است مشخص شود:
- لوله از چه نوعی است؟
- قطر دقیق آن چقدر است؟
- اتصال با چه روشی نصب می‌شود؟
- فشار کاری سیستم چقدر است؟
- آیا تمام قطعات با یکدیگر سازگارند؟
- آیا قطعات یدکی برای تعمیرات آینده در دسترس هستند؟
سوالات متداول درباره لوله و اتصالات آبیاری قطرهای
در این بخش سوالات شما درباره اتصالات آبیاری قطره ای را پاسخ داده ایم.
بهترین اتصال برای لوله آبیاری قطرهای چیست؟
یک اتصال واحد را نمی‌توان برای تمام پروژه‌ها بهترین دانست. انتخاب باید بر اساس قطر و جنس لوله، روش اتصال، فشار کاری، شرایط محیطی و کاربرد واقعی شبکه انجام شود.
رابط آبیاری قطرهای چه کاربردی دارد؟
رابط برای اتصال دو قطعه لوله در امتداد یکدیگر استفاده می‌شود و در افزایش طول مسیر یا تعمیر بخش آسیب‌دیده نیز کاربرد دارد.
سه‌راهی آبیاری قطرهای برای چیست؟
سه‌راهی برای ایجاد انشعاب و تقسیم یک مسیر آب به دو یا چند مسیر استفاده می‌شود.
کورکن آبیاری قطرهای چیست؟
کورکن یا اتصال انتهایی برای بستن انتهای خط یا یک مسیر استفاده می‌شود. برخی مدل‌ها قابلیت بازشدن برای تخلیه و شست‌وشوی خط را نیز دارند.
بست آبیاری قطرهای چه کاربردی دارد؟
بست یا نگهدارنده برای ثابت‌کردن لوله و جلوگیری از جابه‌جایی آن در مسیر استفاده می‌شود.
آیا هر رابطی به هر لوله آبیاری قطرهای متصل می‌شود؟
خیر. قطر، جنس، ضخامت و روش اتصال لوله باید با مشخصات رابط سازگار باشد.
آیا می‌توان اتصالات لوله آبیاری قطرهای را زیر خاک دفن کرد؟
این موضوع به نوع اتصال، مشخصات سازنده و شرایط پروژه بستگی دارد. هر اتصال سطحی الزاماً برای دفن طراحی نشده است.
آیا کورکن باید قابلیت شست‌وشو داشته باشد؟
در سیستم‌هایی که شست‌وشوی دوره‌ای خطوط موردنیاز است، استفاده از اتصال انتهایی قابل بازشدن می‌تواند عملیات تخلیه و شست‌وشو را ساده‌تر کند. طراحی سیستم باید از ابتدا امکان شست‌وشوی مناسب را در نظر بگیرد.
آیا اتصالات نامناسب باعث نشتی می‌شوند؟
بله. ناسازگاری قطر، نصب نادرست، آسیب به لوله، آب‌بندی ضعیف یا انتخاب اتصال نامناسب می‌تواند احتمال نشتی را افزایش دهد.
برای اتصال لوله به شیر از چه قطعه‌ای استفاده می‌شود؟
بسته به نوع شیر و لوله، ممکن است از آداپتور یا اتصال تبدیلی رزوه‌ای استفاده شود.
آیا تعداد زیاد اتصالات باعث کاهش کیفیت شبکه می‌شود؟
صرف تعداد اتصالات معیار مناسبی نیست. اتصالات باید بر اساس طراحی صحیح شبکه، نیاز واقعی انشعاب‌ها و قابلیت نگهداری انتخاب شوند.
جمع‌بندی لوله و اتصالات آبیاری قطرهای
لوله و اتصالات آبیاری قطرهای یک مجموعه به‌هم‌پیوسته هستند و عملکرد مناسب شبکه فقط به انتخاب لوله وابسته نیست.
رابط برای اتصال دو مسیر، سه‌راهی برای ایجاد انشعاب، زانو برای تغییر جهت، بست و نگهدارنده برای تثبیت مسیر و کورکن برای پایان‌دادن یا تخلیه خطوط از مهم‌ترین اتصالات مورد استفاده در شبکه‌های آبیاری قطرهای هستند.
در کنار این قطعات، آداپتورها، گِرومت‌ها، اتصالات شروع، شیرها و تجهیزات شست‌وشو نیز بسته به طراحی شبکه مورد استفاده قرار می‌گیرند.
مهم‌ترین اصل در انتخاب این تجهیزات، خرید بر اساس قطر و جنس لوله، روش اتصال، فشار کاری، شرایط محیطی، نوع کشت و الزامات نگهداری است.
بنابراین به جای اینکه صرفاً بپرسیم «کدام اتصال بهتر است؟»، باید بپرسیم:
این اتصال برای کدام لوله، در کدام بخش شبکه و با چه شرایط کاری انتخاب می‌شود؟
پاسخ به همین سؤال، انتخاب فنی و اقتصادی‌تری ایجاد می‌کند.
اگر برای اجرای یک شبکه آبیاری قطرهای به انتخاب لوله و اتصالات نیاز دارید، پیش از خرید بهتر است ابتدا ساختار شبکه، قطر لوله‌ها، تعداد انشعاب‌ها و شرایط کاری مشخص شود. بررسی این موارد کمک می‌کند اتصالات موردنیاز دقیق‌تر انتخاب شوند و از خرید قطعات ناسازگار یا اضافی جلوگیری شود.
در صورت نیاز، می‌توانید مشخصات پروژه، نوع کشت، طول مسیر و ساختار شبکه را برای بررسی تجهیزات مناسب در اختیار کارشناسان تأمین‌کننده قرار دهید.
No comment
