در زیرساختهای نوین ساختمانی، انتخاب اتصالات پرسی لوله پنج لایه به اندازه انتخاب خود لوله اهمیت دارد. سیستمهای آبرسانی، سرمایشی و گرمایشی،به ویژه گرمایش از کف
تحت فشار و دمای متغیر قرار دارند و کوچکترین نشت در اتصال لوله پنج لایه میتواند منجر به خسارات جبرانناپذیر شود. در این میان، اتصالات پرسی لوله پنج لایه به دلیل فناوری پیشرفته خود، به عنوان بهترین روش آببندی و نصب شناخته میشوند.
نقش اتصالات پرسی لوله پنج لایه در تاسیسات مدرن
اتصالات پنج لایه قطعاتی هستند که وظیفه اتصال دو قطعه لوله پنج لایه به یکدیگر یا اتصال لوله به شیرآلات و تجهیزات دیگر را بر عهده دارند.
- اهمیت آببندی در سیستمهای پرفشار و پرحرارت: لولههای پنج لایه در دماهای بالا (مانند آب گرم پکیج) و فشارهای بالا کار میکنند. بنابراین، اتصال لوله پنج لایه باید بتواند در برابر انبساط و انقباض حرارتی و همچنین فشار مداوم، کاملاً آببندی خود را حفظ کند.

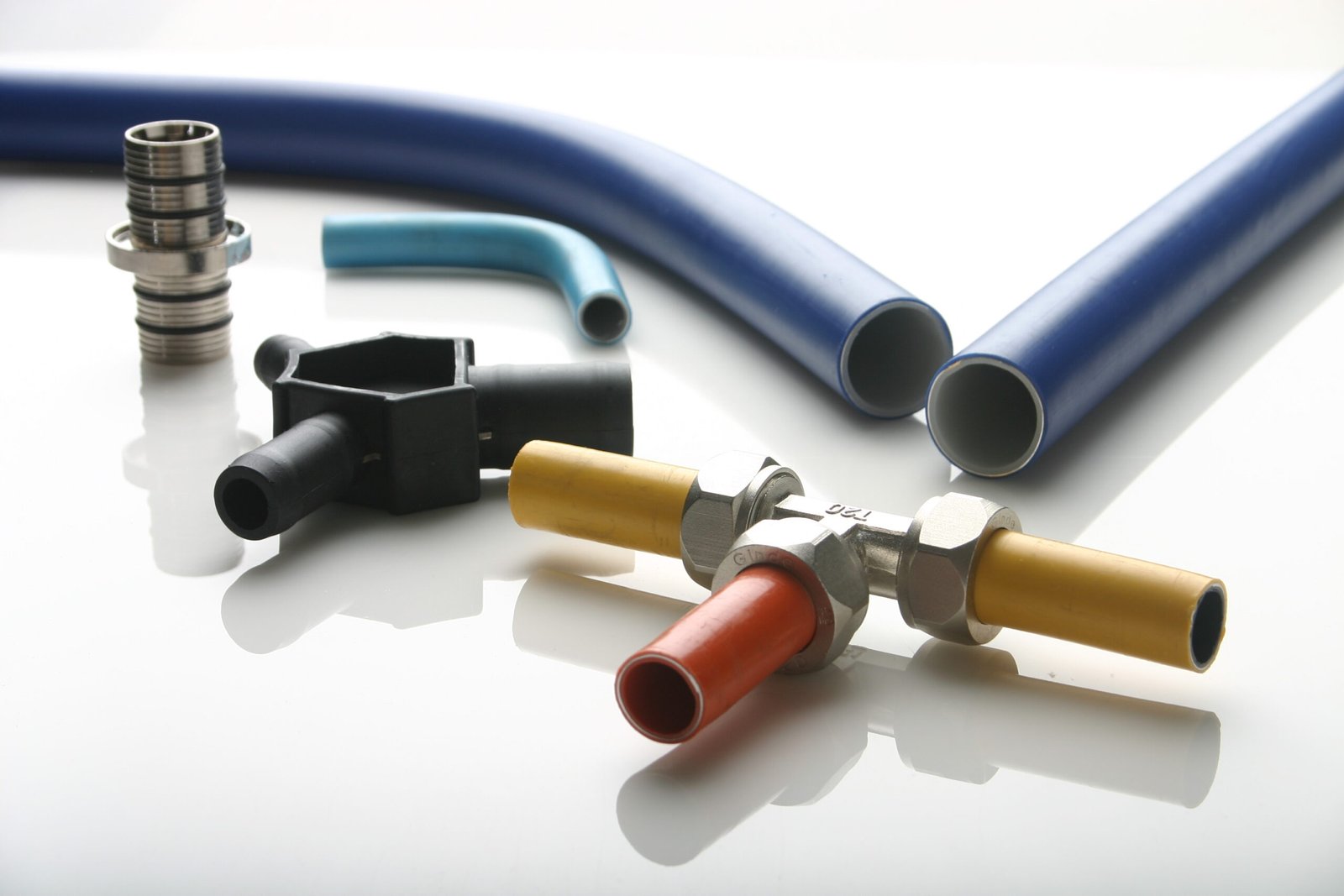

- مروری بر انواع اتصالات لولههای پنج لایه: به طور کلی سه روش رایج برای اتصال لوله پنج لایه وجود دارد: رزوهای (پیچی)، کوپلی (Collet Type) و اتصالات پرسی (Press Fitting).
چرا سیستمهای سنتی در اتصال لوله پنج لایه ناکارآمد هستند؟
در گذشته، اتصالات رزوهای یا کوپلی که بر پایه فشردهسازی مکانیکی عمل میکردند، رایج بودند. مشکل اصلی این اتصالات، وابستگی شدید به مهارت مجری در سفت کردن مهره و احتمال شل شدن تدریجی آنها در اثر لرزش یا تغییرات دمایی است. این عوامل ریسک نشتی را به طور قابل توجهی بالا میبرد.
اتصالات پرسی لوله پنج لایه: فناوری آببندی دائم
اتصالات پرسی لوله پنج لایه یک انقلاب در صنعت تأسیسات ایجاد کرد. این روش، یک اتصال لوله پنج لایه دائم و غیرقابل برگشت ایجاد میکند که امنیت آن با گذشت زمان کاهش نمییابد.
- آشنایی با مکانیزم پرس و حلقه استیل: در این روش، لوله به داخل اتصال قرار گرفته و سپس یک حلقه استیل (فولاد ضد زنگ) که روی بدنه اتصال قرار دارد، توسط دستگاه پرس هیدرولیک یا مکانیکی، با فشار زیاد به دور لوله فشرده میشود. این پرس، اتصال را به صورت پلاستیک و دائم قفل میکند.
- چرا اتصالات پرسی لولههای پنج لایه بالاترین ضریب اطمینان را دارند؟ این روش، یک پیوند مولکولی-مکانیکی ایجاد میکند که در برابر لرزش، تنشهای حرارتی و فشار هیدرولیک، مقاومتر از هر نوع اتصال دیگری است.
مزایای اصلی اتصالات پرسی لوله پنج لایه نسبت به کوپلی
اتصالات پرسی پنج لایه به دلایل زیر به انتخاب اول مهندسان تبدیل شدهاند:
- سرعت نصب فوقالعاده و صرفهجویی در زمان اجرا: نصب هر اتصال پرسی لولههای پنج لایه تنها چند ثانیه طول میکشد، در حالی که بستن اتصالات کوپلی زمانبر است. این صرفهجویی در پروژههای بزرگ بسیار چشمگیر است.
- کاهش خطای انسانی و وابستگی کمتر به مهارت مجری: دستگاه پرس، نیروی لازم را به صورت یکنواخت و استاندارد وارد میکند. این امر احتمال خطا در آببندی به دلیل کم یا زیاد سفت کردن را به صفر میرساند.

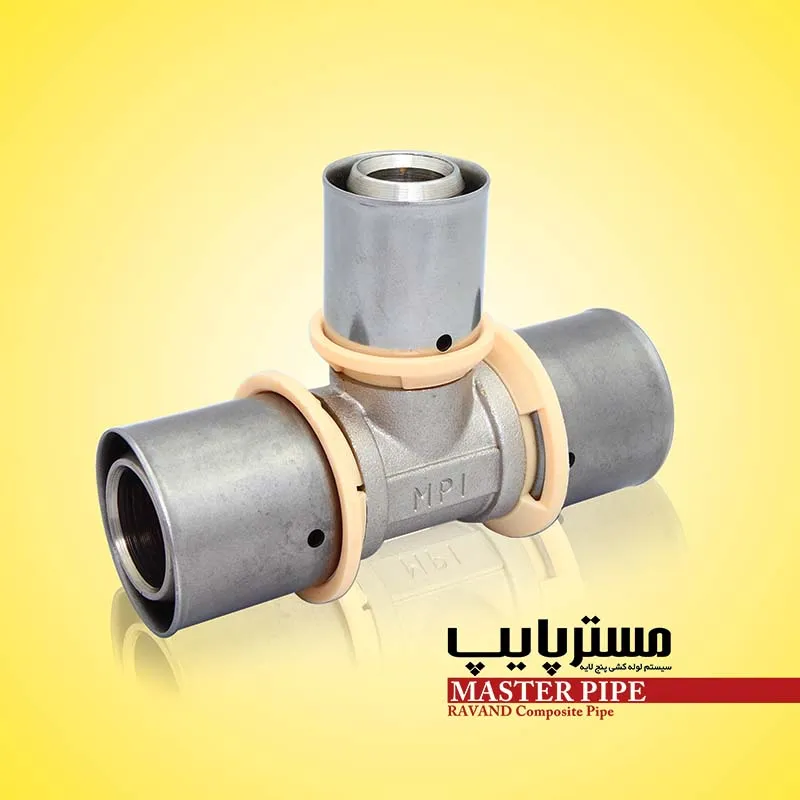

قطعات تشکیلدهنده اتصالات پرسی پنج لایه
هر اتصال پرسی لوله پنج لایه از قطعات مهندسیشدهای تشکیل شده است که عملکرد سیستم را تضمین میکنند:
- نقش اورینگها و حلقه استیل در آببندی دائم: اورینگهای EPDM یا NBR داخل اتصال، وظیفه آببندی اولیه را دارند، در حالی که حلقه استیل خارجی (Sleeve) فشرده میشود تا اتصال را به صورت دائم و غیرقابل بازگشت قفل کند.
- معرفی ابزار مورد نیاز: دستگاه پرس و کالیبراتور: برای نصب صحیح اتصالات پرسی پنج لایه، به دستگاه پرس (برقی یا دستی) و لقمههای پرس مناسب و همچنین کالیبراتور (برای شکلدهی و پخ زدن لبه لوله) نیاز است.
راهنمای گام به گام نصب اتصالات پرسی لوله های پنج لایه
اجرای صحیح مراحل زیر برای ایمنی اتصال لوله پنج لایه حیاتی است:
- برش لوله و کالیبره کردن (ضروری ترین کار): لوله باید با قیچی یا ابزار مخصوص به صورت عمود برش داده شود. سپس لبه داخلی لوله حتماً باید توسط کالیبراتور پخ زده و گرد شود. این کار از آسیب دیدن اورینگهای داخل اتصال جلوگیری میکند.

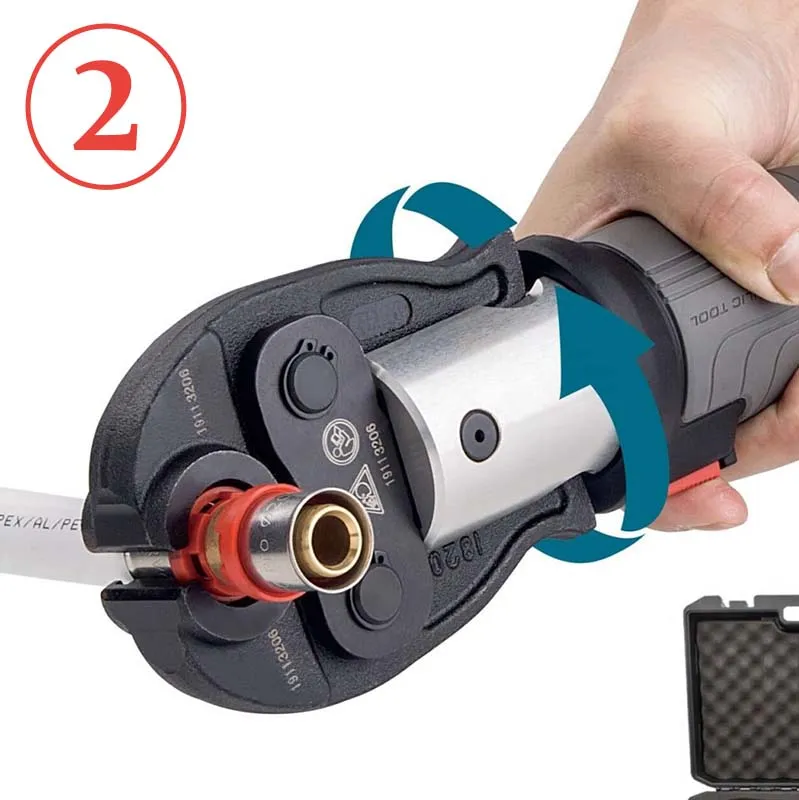

- قرار دادن لقمه دستگاه پرس و اجرای پرس نهایی: لوله را به طور کامل تا انتها وارد اتصال کنید. لقمه مناسب را در دستگاه پرس قرار داده و عملیات پرس را انجام دهید تا حلقه استیل به طور کامل و یکنواخت فشرده شود.
کاربرد اتصالات پرسی لوله پنج لایه در سیستمهای حیاتی
به دلیل ضریب امنیت بالا، اتصالات پرسی لوله های پنج لایه در حیاتیترین بخشهای تأسیسات استفاده میشوند:
- استفاده در سیستم آبرسانی شرب: متریال استفاده شده در اتصالات پنج لایه پرسی (معمولاً برنج با آبکاری نیکل) باید دارای استانداردهای بهداشتی برای آب آشامیدنی باشد.
- بهترین گزینه برای اتصال لوله پنج لایه در گرمایش از کف: این سیستمها به دلیل دمای بالا و قرارگیری زیر بتن، نیازمند اتصالی هستند که اطمینان از عدم نشتی در طول ۵۰ سال را بدهد، که اتصالات پرسی پنج لایه این نیاز را برآورده میکنند.
جمعبندی اتصالات پرسی
در نهایت، انتخاب اتصالات پرسی لوله پنج لایه، یک سرمایهگذاری هوشمندانه بر روی امنیت بلندمدت پروژه شماست. با کاهش شدید خطرات نشتی و سرعت بالای نصب، این اتصالات به طور قطع بهترین انتخاب برای آببندی مطمئن سیستمهای پنج لایه هستند.
