اتصالات پنج لایه چیست؟پاسخ این سؤال در درک نحوهی تعامل اجزای حیاتی یک سیستم تأسیساتی مدرن قرار دارد. مهندسان سیستمهای لولهکشی چندلایه (Multilayer Pipe Systems)، بهویژه ساختارهای PEX-AL-PEX، را بهعنوان راهحلی پیشرفته طراحی کردهاند تا بر محدودیتهای ذاتی فلزات سنتی و پلاستیکهای رایج غلبه کنند.
محور اصلی عملکرد این سیستمها، اتصالات پنج لایه است که اجزایی مهندسیشده با وظیفه تضمین یکپارچگی حرارتی، مکانیکی و هیدرولیکی (Hydraulic Integrity) کل شبکه هستند. درک علمی و عملی از ماهیت اتصالات پنج لایه، کلید دستیابی به طول عمر طراحیشده (Design Life) با کمترین افت عملکرد در تأسیسات پیشرفته است.

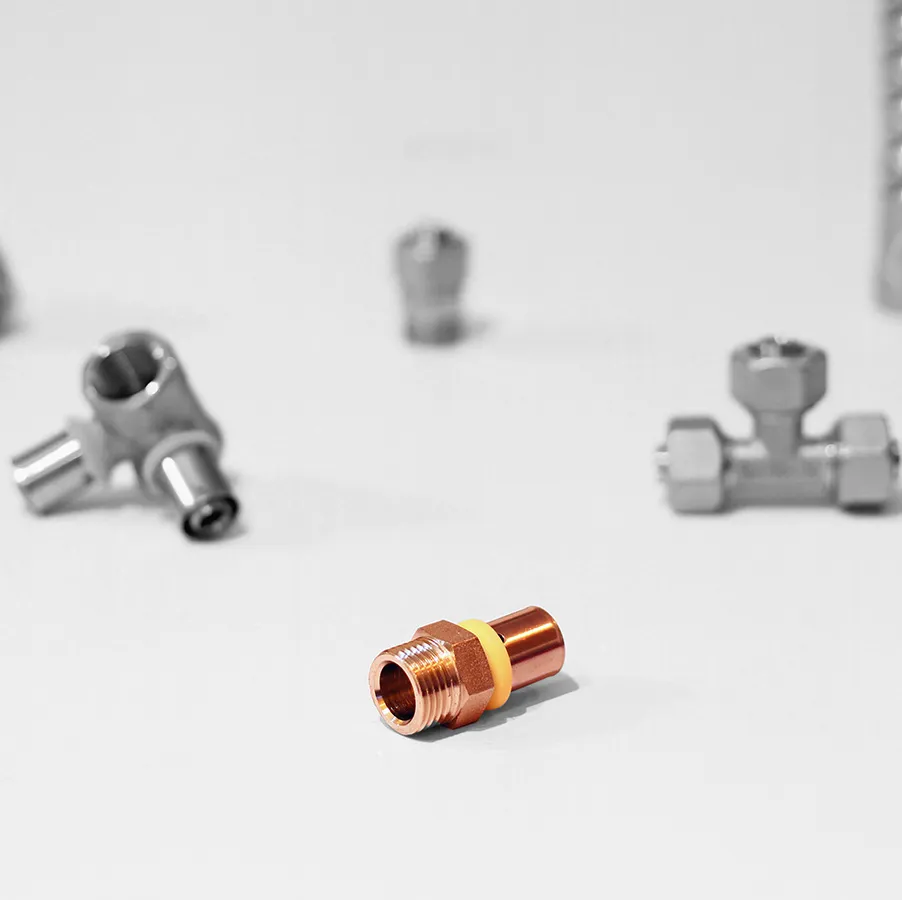

اتصالات پنج لایه چیست و چرا تکمیلکننده ساختار لولهای PEX-AL-PEX هستند؟
وقتی میپرسیم اتصالات پنج لایه چیست، به مجموعهای از یراقآلات دقیق اطلاق میکنیم که برای برقراری پیوند مستحکم بین قطعات لوله کامپوزیت و انشعابگیری طراحی شدهاند. ماهیت این اتصالات باید بهطور کامل با دو ویژگی کلیدی لولههای چندلایه همخوانی داشته باشد:
- ضریب انبساط حرارتی خطی بالا: به دلیل وجود هسته میانی آلومینیومی که نیاز به تحمل جابجاییهای طولی دارد.
- حفظ لایهبندی سهگانه: اطمینان از عدم آسیب به لایههای PEX داخلی (تماس با سیال) و PEX خارجی (حفاظت مکانیکی).
وظیفه اصلی یک اتصال استاندارد، ایجاد آببندی با ضریب اطمینان بالا (High-Reliability Sealing) است. این اتصال باید در برابر دو عامل مخرب پایدار بماند:
1-فشار هیدرواستاتیک لحظهای (Surge Pressure)
2-تنشهای ناشی از سیکلهای مکرر حرارتی (Thermal Cycling).
اتصالات باید بهنحوی طراحی شوند که از هرگونه سایش یا آسیبزدگی بر روی لایههای داخلی PEX که مستقیماً وظیفه انتقال سیال بهداشتی را بر عهده دارند، جلوگیری نمایند.
دستهبندی تخصصی مکانیزم پیوند در اتصالات پنج لایه چیست (Joining Mechanism)
انتخاب روش اتصال مستقیماً بر میزان دائمی بودن نصب (Permanency)، مقاومت در برابر خزش (Creep Resistance) و سهولت بازرسی و نگهداری سیستم تأثیر میگذارد.

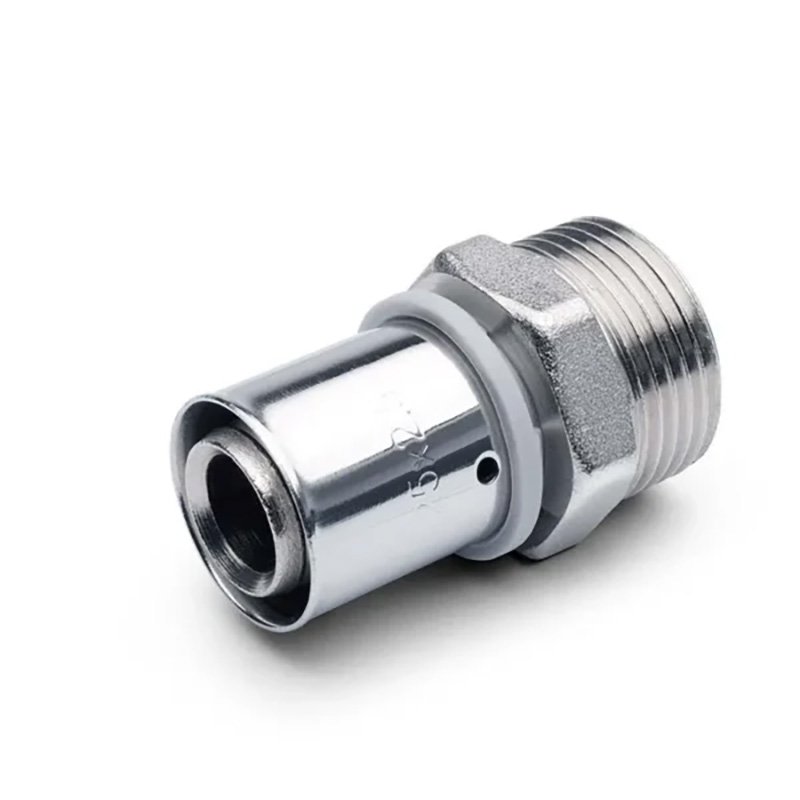

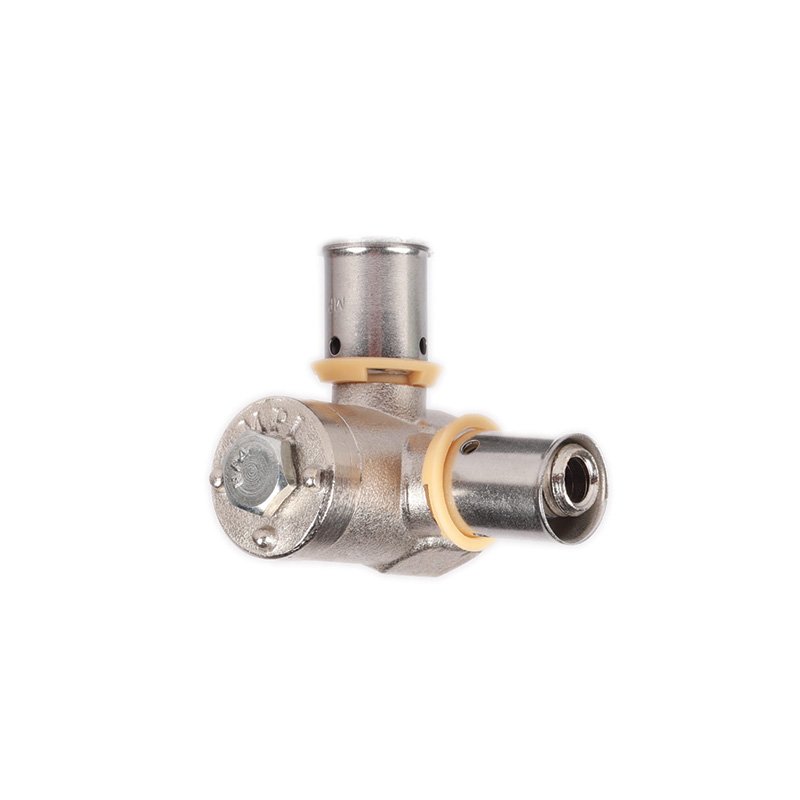

۱. سیستمهای پرسی (Crimping Systems): تثبیت مکانیکی و مقاومت برشی
این اتصالات، اتصال را از طریق ایجاد تغییر شکل پلاستیک دائمی (Permanent Plastic Deformation) در بوش یا حلقه فلزی (معمولاً از آلیاژهای برنجی یا مس با خلوص بالا) برقرار میکنند.
- مکانیزم عمل: ابزار پرس هیدرولیک یا الکتریکی، با اعمال نیروی فشاری کالیبره شده، حلقه را بر روی لایه بیرونی PEX و لایه آلومینیومی فشرده میکند. این فرآیند، لایه PEX را تحت تنش مکانیکی قرار داده و آن را به هسته آلومینیومی میچسباند تا یک همبندی مکانیکی (Mechanical Interlock) قوی ایجاد شود.
- مزیت فنی: ایجاد اتصال با مقاومت برشی مطلق که برای کاربردهای بحرانی مانند لولهکشیهای مدفون زیر کف یا داخل دیوارها (Concealed Installations) استاندارد طلایی محسوب میشود.

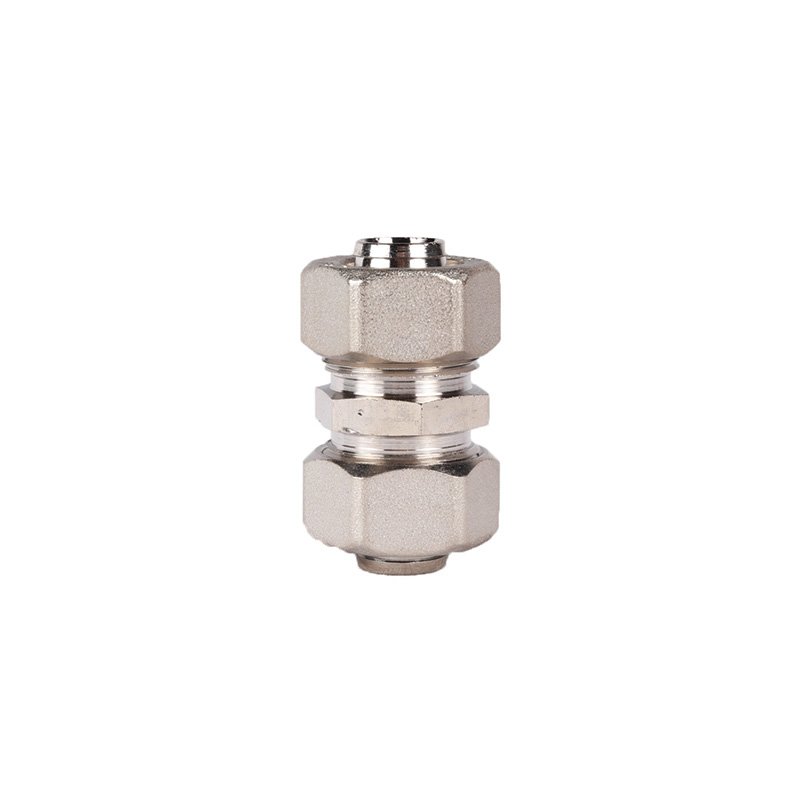

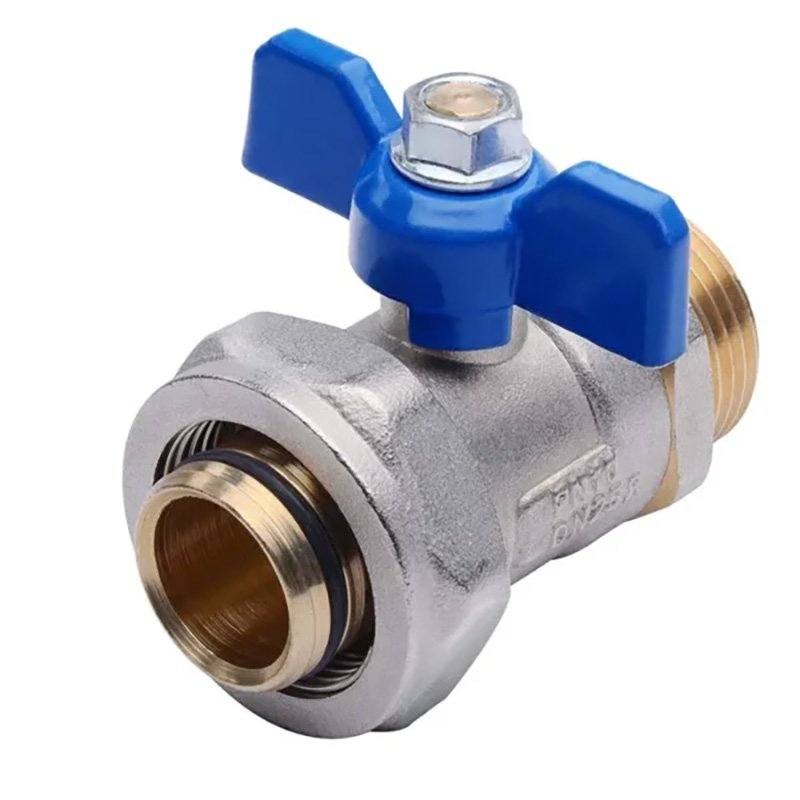

۲. اتصالات رزوهای/فشاری (Compression Fittings): قابلیت بازرسی و کنترل گشتاور
این روش متکی بر عملکرد یک مهره ماسوره و یک حلقه یا بوش (Ferrule) است که با اعمال گشتاور کنترلشده (Torque Control)، اورینگهای آببندی را در موقعیت نهایی خود محکم میسازند.
- مکانیزم عمل: نیروی محوری تولید شده توسط سفت کردن مهره، باعث فشردهسازی اورینگ (که غالباً از جنس EPDM مقاوم به حرارت یا NBR است) شده و یک آببندی هرمی (Conical Seal) بین لوله و بدنه اتصال ایجاد میگردد.
- ملاحظه فنی: اجرای این روش نیازمند دقت بالا در تنظیم گشتاور اعمالی (Torque Value) مطابق با کاتالوگ سازنده است تا از تخریب زودرس اورینگ (به دلیل بیش از حد سفت کردن) یا نشت (به دلیل کم بودن گشتاور) جلوگیری شود.
۳. اتصالات کوپلی سریع (Push-Fit Technology): بهینهسازی زمان اجرا
اتصالات کوپلی سریع از سیستمهای داخلی فنر و گیره فلزی (معمولاً استیل ضدزنگ یا برنج آبکاری شده) بهره میبرد که نصب را بهشدت سرعت میبخشند.
- اهمیت کالیبراسیون: این نوع اتصال به کالیبره بودن کامل و دقیق دهانه لوله پس از برش وابسته است. گیرهها باید بدون ایجاد خراش یا پارگی در لایه PEX داخلی، به طور مؤثر به دیواره خارجی چفت شده و بار مکانیکی را منتقل کنند.
برتریهای فنی و مهندسی اتصالات پنج لایه در مقایسه با روشهای سنتی
برتریهای اتصالات پنج لایه چیست و در مقایسه با روشهای قدیمی چه عملکردی دارند؟
انتخاب اتصالات پنج لایه را میتوان یک تصمیم استراتژیک و مهندسی هوشمندانه دانست؛ تصمیمی که بر پایهی بهبود همهجانبهی پارامترهای عملکردی و افزایش ماندگاری سیستمهای لولهکشی در بلندمدت اتخاذ میشود. در حالیکه روشهای قدیمی از جمله اتصالات فلزی سنتی یا جوشپلیمری محدودیتهای قابلتوجهی در مقاومت حرارتی و آببندی دارند، اتصالات پنج لایه با ترکیب فناوریهای کامپوزیتی و اتصالات چندسطحی، توانستهاند عملکردی بسیار پایدارتر در برابر فشار، تغییرات دما و خوردگی ارائه دهند.
حفظ راندمان جریان سیال (Hydraulic Efficiency)
به دلیل طراحی داخلی فوقالعاده صاف و حذف نواحی تلاطم (Turbulence Zones) یا نقاط تیز (بر خلاف جوشهای ضخیم در لولههای پلیپروپیلن یا اتصالات جوشی فلزی)، افت هد (Head Loss) در طول مسیر به حداقل میرسد. این امر بهطور مستقیم بر افزایش راندمان سیستمهای توزیع آب گرم و بهویژه سیستمهای گرمایش از کف (Underfloor Heating) تأثیر میگذارد.
مقاومت چندگانه در برابر تخریب شیمیایی و گالوانیک در اتصالات پنج لایه چیست؟
اتصالات فلزی مورد استفاده باید از آلیاژهای برنج بدون سرب (Lead-Free Brass) یا فولاد ضدزنگ گرید ۳۰۴/۳۱۶ ساخته شوند. پوششدهی سطوح خارجی (مانند آبکاری نیکل یا کروم) مقاومت لازم را در برابر محیطهای قلیایی یا اسیدی رایج در محیطهای ساختمانی و همچنین جلوگیری از خوردگی گالوانیک در تماس با فلزات دیگر فراهم میآورد.
پایداری در برابر تنشهای حرارتی تکراری
با توجه به ضریب انبساط طولی بالای لوله پنج لایه، اتصالات باید این توانایی را داشته باشند که جابجاییهای محوری چند میلیمتری ناشی از تغییرات دمای سیال را جذب کنند، بدون آنکه تمرکز تنش (Stress Concentration) بر روی اورینگها یا نقاط جوش (در سیستمهای خاص) منجر به گسیختگی (Failure) شود.
الزامات اجرای حرفهای و رعایت استانداردها در نصب اتصالات
نصب صحیح اتصالات پنج لایه نیازمند پایبندی دقیق به پروتکلهای مهندسی و استفاده از تجهیزات کالیبره شده است:
- برش، برادهبرداری و کالیبراسیون: پیش از هرگونه نصب، بهخصوص در سیستم پرسی، برش لوله باید توسط کاتر مخصوص انجام شود. سپس، استفاده از ابزار کالیبراتور برای بازگرداندن دقیق دهانه لوله به قطر اسمی ضروری است تا از آسیب به لایه PEX داخلی و تخریب اورینگ در هنگام ورود به اتصال جلوگیری شود.
- تأیید آببندی (NDT): پس از تکمیل نصب اتصالات پرسی، اجرای تست فشار هیدرولیک (Hydrostatic Pressure Test) طبق الزامات استاندارد مرجع (نظیر EN 12266) برای تأیید نهایی عدم وجود نشتی، یک الزام فنی است.
- کنترل محیطی: در نزدیکی اتصالات، بهویژه مواردی که دارای اورینگ پلیمری هستند، باید حداقل فاصله ایمنی از منابع حرارتی مستقیم (مانند لولههای آب گرم با دمای بالاتر از حد مجاز برای اورینگ) رعایت شود تا عمر مفید الاستومرها حفظ گردد.
نتیجهگیری نهایی: اتصالات پنج لایه؛ عامل تضمینکننده زیرساخت تأسیساتی
در پاسخ به این سوال که اتصالات پنج لایه چیست، باید گفت که مؤلفههای دانشبنیانی هستند که عملکرد، ایمنی و طول عمر عملیاتی یک زیرساخت تأسیساتی را بهطور مستقیم تعیین میکنند. انتخاب اتصالات با آلیاژهای استاندارد و ابعاد دقیق، که توسط گواهینامههای بینالمللی تأیید شدهاند، تنها راه مطمئن برای محافظت از سرمایهگذاری در برابر ریسکهای ذاتی نشت، رسوبگیری (Scaling) و خوردگیهای شیمیایی در طول سالیان متمادی است.
