مبانی و اهمیت ضخامت سیستم گرمایش از کف (نقطه شروع هر پروژه موفق)
ضخامت سیستم گرمایش از کف یکی از پارامترهای حیاتی است که اغلب نادیده گرفته میشود، اما تعیینکننده عملکرد بلندمدت، راحتی و هزینههای انرژی شماست. فهمیدن چرایی این اهمیت، اولین گام برای اجرای یک سیستم حرفهای است.

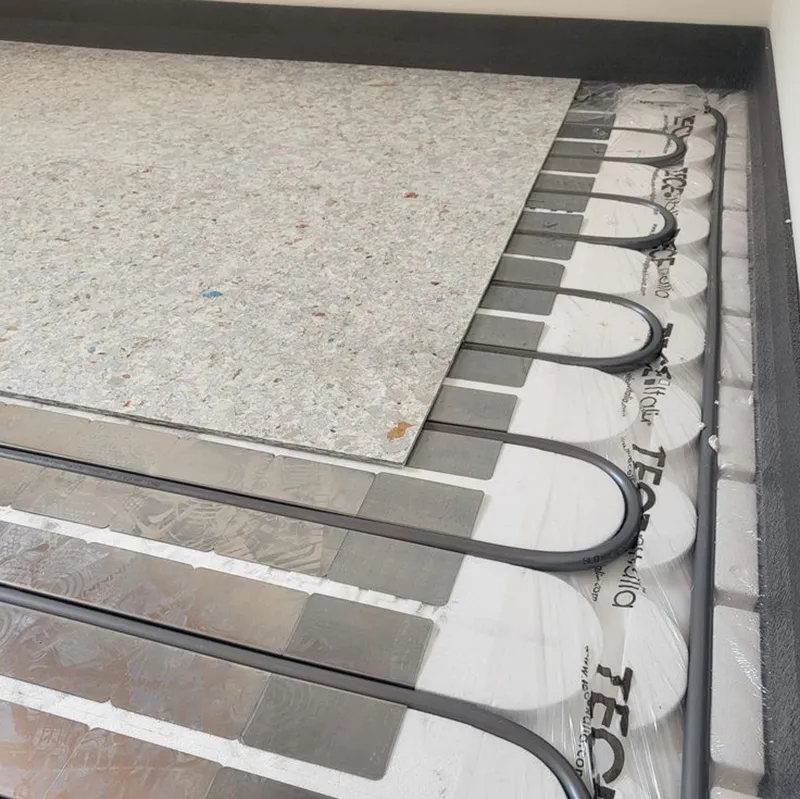

ضخامت سیستم گرمایش از کف چیست و چرا مهم است؟
این سیستم یک مجموعه لایه-لایه است و ضخامت کل، نتیجه جمع شدن ابعاد تمام این لایههاست.
تعریف اجزای تشکیلدهنده در محاسبه ضخامت کلی
برای محاسبه دقیق ارتفاع نهایی، باید ضخامت هر جزء را بشناسیم:
- لایه زیرین: شامل عایق حرارتی و زیرسازی (در صورت وجود).
- لولهکشی: قطر لوله و فاصله نصب آن (گام).
- ملات یا بتن: پوشش روی لولهها که نقش اصلی را در انتقال حرارت دارد.
- کف نهایی: پوشش رویی مانند سرامیک، پارکت یا سنگ.

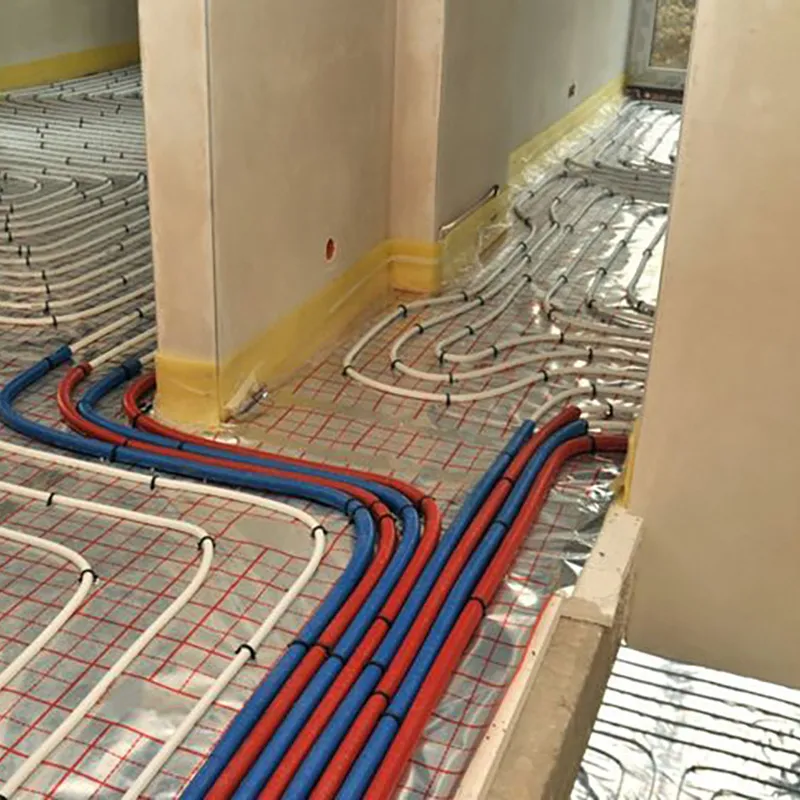

تأثیر مستقیم ضخامت سیستم گرمایش از کف بر راندمان حرارتی (نقطه دید عملکردی)
راندمان گرمایش از کف رابطه مستقیمی با ضخامت بتن روی لولهها دارد. اگر این لایه نازک باشد، حرارت به سرعت و به صورت متمرکز به سطح منتقل میشود (ایجاد نقاط داغ) و اگر بیش از حد ضخیم باشد، زمان زیادی طول میکشد تا گرما به سطح برسد که منجر به تأخیر حرارتی و افزایش مصرف انرژی میشود.
ضخامت و تأثیر آن بر زیباییشناسی و ارتفاع نهایی کف
در پروژههای بازسازی، هر میلیمتر اهمیت دارد. محاسبه ارتفاع کف گرم باید به دقت انجام شود تا از تداخل با دربها، پلهها و ارتفاع سقف طبقات جلوگیری شود. این ملاحظات زیباییشناختی و معماری، ضخامت سیستم را به یک متغیر طراحی تبدیل میکند.
اشتباهات رایج در برآورد ضخامت و پیامدهای آن
نادیده گرفتن اصول ضخامتبندی میتواند پروژههای شما را با چالشهای فنی و مالی مواجه کند.
مشکلات رایج در پروژههای با ضخامت کم (مشکلات اجرایی و حرارتی)
اجرای ضخامت کمتر از حد استاندارد (معمولاً کمتر از ۳ تا ۴ سانتیمتر بتن روی لوله) باعث میشود:
- شکست حرارتی: لوله در معرض آسیب و خوردگی قرار گیرد.
- توزیع حرارتی نامناسب: سطح کف دچار نوسانات دمایی شدید شود.
- ترکخوردگی ملات: به دلیل پوشش ناکافی و فشار.
چالشهای استفاده از ضخامت بیش از حد مورد نیاز (هزینه و زمان)
افزایش بیمورد ضخامت سیستم گرمایش از کف نیز معایبی دارد:
- افزایش هزینه مواد: مصرف بیش از حد بتن و ملات.
- افزایش بار مرده سازه: افزایش فشار وارده بر اسکلت ساختمان، به خصوص در ساختمانهای قدیمی.
- طولانی شدن زمان رسیدن به دمای مطلوب: افزایش زمان پاسخدهی سیستم.
اجزای تشکیلدهنده و تأثیر هر لایه بر ضخامت نهایی (راهنمای فنی تخصصی)
برای کنترل دقیق ضخامت کف گرم، باید نقش هر لایه را در جدول کلی وزن و ضخامت درک کرد.

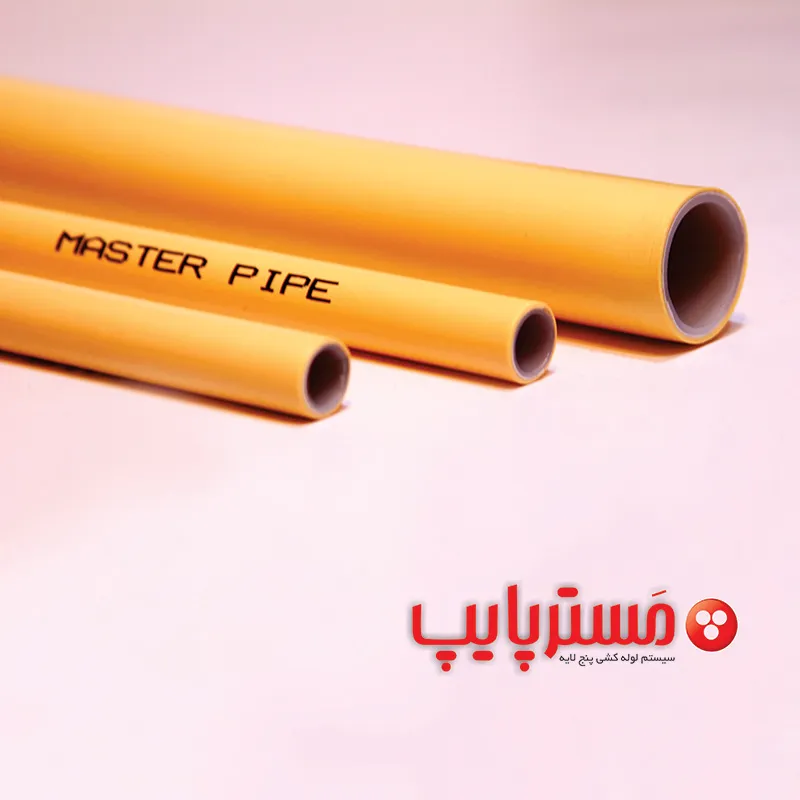

لایههای کلیدی در تعیین ضخامت کل
هر جزء، نقشی مهندسی در عملکرد نهایی سیستم ایفا میکند.
ضخامت لوله (PEX/PE-RT): تأثیر قطر و فاصله نصب (گام لوله) بر پوشش مورد نیاز
انتخاب لوله با قطر بزرگتر (مثلاً ۲۰ میلیمتر به جای ۱۶ میلیمتر) در یک گام ثابت، نیازمند افزایش ضخامت ملات برای پوشش کامل است تا از تمرکز حرارت جلوگیری شود. گام لوله نزدیکتر (مثلاً ۱۵ سانتیمتر) چگالی حرارت را بالا میبرد و نیازمند حداقل ضخامت پوششی استاندارد است.
ضخامت بتن یا ملات پوششی (Screed): اهمیت حداقل ضخامت برای محافظت از لولهها و انتقال حرارت یکنواخت
این لایه حامل اصلی گرماست. ضخامت استاندارد معمولاً ۵ سانتیمتر از سطح رویی لوله در نظر گرفته میشود.
مقایسه ملاتهای پایه سیمانی در مقابل ملاتهای خاص (خودتراز شونده)
- ملات سیمانی سنتی: ارزانتر است اما نیاز به دقت بیشتری در اجرا دارد و ممکن است نوسان ضخامت بیشتری داشته باشد.
- ملاتهای خودتراز شونده: هزینه بالاتری دارند اما به دلیل روانی بیشتر، پوشش یکنواختتری بر روی لولهها ایجاد میکنند و در کاهش زمان اجرای ضخامت مؤثرند.
ضخامت عایق حرارتی (زیر لولهها): نقش حیاتی عایق در هدایت حرارت رو به بالا و جلوگیری از اتلاف به سمت پایین
عایق با ضخامت مناسب (معمولاً ۳ تا ۵ سانتیمتر یونولیت دانسیته بالا) نقش ضد اتلاف را بازی میکند. ضخامت کم عایق باعث میشود بخش زیادی از گرمایش به سمت فونداسیون یا طبقه زیرین هدایت شود که مستقیماً راندمان گرمایش از کف را کاهش میدهد.
ضخامت کف نهایی (Overburden): تأثیر سنگ، سرامیک، پارکت یا موکت بر ضخامت کلی
هرچند این لایه مستقیماً بخشی از مدار گرمایشی نیست، اما بر زمان پاسخدهی تأثیرگذار است:
- کفپوشهای سنگی/سرامیکی: رسانایی حرارتی بالا، به کاهش زمان پاسخدهی کمک میکنند.
- پارکت/موکت: عایق طبیعی هستند و برای جبران، نیاز به افزایش دمای آب ورودی یا کاهش ضخامت بتن روی لوله (با رعایت حداقل مجاز) وجود دارد.
محاسبات استاندارد ضخامت سیستم گرمایش از کف برای سیستمهای مختلف
برای اطمینان از کیفیت، باید به استانداردهای تعریف شده مراجعه کرد.
حداقل ضخامت مجاز بر اساس استانداردها (مثلاً اروپایی یا ملی)
در اغلب مراجع، حداقل ضخامت بتن روی لوله نباید از ۳ سانتیمتر کمتر باشد تا از آسیب لوله و توزیع حرارت ناهمگون جلوگیری شود.
فرمولهای پایه برای محاسبه ضخامت بتن بر روی لولهها
فرمولهای مهندسی معمولاً بر اساس نسبت فاصله لولهها به ضخامت بتن (تقریباً ۱.۵ برابر فاصله لولهها) محاسبه میشوند تا نقطه داغ میانی کمتر از ۸۰ درصد دمای سطح لوله باشد.
بررسی سناریوهای کاربردی (یافتن ضخامت متناسب با پروژه شما)
انتخاب ضخامت به نوع ساختمان و هدف کاربری بستگی دارد.
راهنمای انتخاب ضخامت برای پروژههای نوسازی (بازسازی)
در پروژههایی که محدودیتهای سازهای و ارتفاعی وجود دارد، بهینهسازی ارتفاع کف گرم حیاتی است.
چالشها و محدودیتهای ارتفاع در پروژههای بازسازی
اغلب، امکان اضافه کردن بیش از ۵ تا ۷ سانتیمتر به ارتفاع کلی کف وجود ندارد. این امر مستلزم استفاده از سیستمهای خاص است.
معرفی سیستمهای کمضخامت (مانند سیستمهای خشک یا با پنلهای از پیش ساخته)
برای این پروژهها، استفاده از سیستمهای گرمایش از کف خشک (Dry Systems) که در آنها از پنلهای کامپوزیت با شیار لوله از پیش تعبیه شده استفاده میشود، راه حل طلایی است. این سیستمها ضخامت کلی را به شدت کاهش میدهند.
ضخامت بهینه در سازههای جدید
در پروژههای ساختمانی جدید، به دلیل وجود متریال های جدید دست شما برای بهینهسازی ضخامت سیستم گرمایش از کف بازتر است.
ملاحظات ضخامت در سازههای با بار بالا (تجاری)
در کاربریهای تجاری که بارهای ترافیکی سنگین است، استفاده از بتن با مقاومت فشاری بالا و حداقل ضخامت بتن پوششی (معمولاً ۵ سانتیمتر به بالا) برای افزایش دوام و جلوگیری از شکست در اثر بارهای نقطهای الزامی است.
بهینهسازی ضخامت در سازههای سبک و کم ارتفاع (مسکونی)
در ساختمانهای مسکونی، هدف اصلی دستیابی به راندمان حرارتی بالا با حداقل بار مرده است. اغلب، استفاده از عایق با دانسیته بالا و بتنریزی دقیق، امکان کار با ضخامت کلی ۴ تا ۶ سانتیمتر را فراهم میآورد.
تأثیر نوع پوشش نهایی بر طراحی ضخامت
نحوه پوشش رویی، پارامتر مهمی در تنظیمات نهایی سیستم است.
ضخامت مناسب زیر پارکتهای چوبی (حساسیت به رطوبت و دما)
پارکتها به تغییرات دمایی حساساند. توصیه میشود دمای آب در مدارهای زیر پارکت از ۴۵ درجه سانتیگراد فراتر نرود و ضخامت ملات به گونهای تنظیم شود که سطح نهایی پارکت بیش از ۲۷ درجه سانتیگراد نشود.
ضخامت ایدهآل برای کفپوشهای سنگی و سرامیکی (تأخیر حرارتی)
به دلیل هدایت حرارتی خوب، میتوان از ملاتهایی با کمی ضخامت کمتر (یا با چگالی بالاتر) استفاده کرد تا زمان پاسخدهی سیستم به سرعت انجام شود.
راهنمای عملی و چکلیستهای ضخامت سیستم گرمایش از کف
دانستن تئوری کافی نیست؛ کنترل اجرایی ضخامت حیاتی است.
چکلیست اجرایی: اطمینان از ضخامت صحیح در محل پروژه
برای جلوگیری از انحراف از طرح، این مراحل را دنبال کنید:
ابزارهای لازم برای اندازهگیری و کنترل ضخامت ملات
- تراز لیزری یا اپتیکال: برای تنظیم ارتفاع نهایی سقف کاذب یا کف نهایی.
- ریسمانکشی دقیق: برای تعیین ارتفاع دقیق سطح بتن جدید بر اساس تراز لولهها.
- قالبهای تنظیم ضخامت (Screed Rails): استفاده از ترازهای فلزی یا آلومینیومی برای اطمینان از یکنواختی لایه ملات.
نحوه همکاری با تیم بتنریزی برای حفظ ضخامت ثابت
آموزش پرسنل اجرا در مورد حداقل ضخامت بتن روی لوله و جلوگیری از جابجایی لولهها در حین بتنریزی، اصلیترین قدم است. همچنین، از مخلوطهای بتنی خیلی روان (با نسبت آب به سیمان بالا) که باعث شناور شدن لولهها میشود، پرهیز کنید.
راهنمای عیبیابی: اگر ضخامت سیستم اشتباه شد، چه کنیم؟
همیشه پیشبینیهایی برای اصلاح وجود دارد.
راهکارهای اصلاحی برای ضخامت کم (جبران از طریق توان حرارتی تجهیزات)
اگر ضخامت بتن کمتر از حد مطلوب شد، تنها راهکار عملی، افزایش دمای آب ورودی به سیستم گرمایش از کف است. اما این امر باید با احتیاط و با در نظر گرفتن محدودیت دمای کف نهایی انجام شود.
مدیریت اتلاف حرارت در صورت عدم استفاده از عایق کافی در ضخامت پایین
اگر عایقبندی ضعیف باشد، حتی با ضخامت بتن مناسب، اتلاف حرارت به سمت پایین خواهد بود. در این شرایط، افزایش ضخامت عایق حرارتی در بازسازیهای بعدی یا افزایش توان تجهیزات (پمپ حرارتی/بویلر) برای غلبه بر اتلاف، ضروری است.
