با انتخاب لولهکشی ساختمان با لوله پنجلایه، شما نه تنها یک قدم، بلکه یک جهش بزرگ به سمت مدرنترین و مطمئنترین سیستمهای تأسیساتی برداشتهاید. این راهنما دقیقاً برای شماست؛ تا مطمئن شوید که از تمام مزایای بینظیر این تکنولوژی پیشرفته، بهترین و درستترین استفاده را در پروژههایتان خواهید برد.
مزایای لولهکشی ساختمان با لوله پنجلایه
انتخاب لوله پنجلایه صرفاً یک ترند نیست؛ بلکه یک ارتقاء فنی در لولهکشی پنجلایه ساختمان محسوب میشود.
مقایسه لوله پنجلایه با لولههای فلزی و پلاستیکی سنتی
شما دیگر دغدغههای سیستمهای قدیمی را نخواهید داشت.
مقاومت شیمیایی و جلوگیری از رسوبگذاری
در سیستمهای لولهکشی سنتی، زنگزدگی و رسوب آهک دیواره داخلی لوله را مسدود میکند و قطر مؤثر را کاهش میدهد. اما در لولهکشی ساختمان با لوله پنجلایه، سطح داخلی صاف PEX مانع تشکیل رسوب و رشد باکتریها میشود. این امر، افت فشار را به حداقل میرساند و نیاز به نگهداری دورهای را از بین میبرد.
تأثیر بر کیفیت آب شرب در لولهکشی آب مصرفی
لایه داخلی PEX بهداشتی بوده و هیچگونه ماده مضری را به آب شرب منتقل نمیکند. در حالی که لولههای فلزی ممکن است باعث جذب یونهای فلزی و تغییر طعم آب شوند، لولههای پنجلایه خلوص آب را تا انتها حفظ میکنند.
دوام و طول عمر بالا در برابر شرایط محیطی
لایه آلومینیومی میانی، استحکام مکانیکی فوقالعادهای به سیستم میبخشد و لولهها را در برابر نفوذ اشعه ماوراء بنفش (UV) تا حد زیادی مقاوم میسازد. این ترکیب باعث میشود که دوام سیستم لولهکشی پنجلایه ساختمان تا ۵۰ سال یا بیشتر تضمین شود .
عایقبندی حرارتی و کاهش اتلاف انرژی در سیستم گرمایش
لایه آلومینیومی، در کنار خاصیت عایق بودن PEX، ضریب هدایت حرارتی پایینی ایجاد میکند. این به معنای کاهش چشمگیر اتلاف انرژی در سیستمهای توزیع آب گرم و به ویژه در گرمایش از کف است. شما مستقیماً در هزینههای انرژی صرفهجویی خواهید کرد.
انعطافپذیری بالا و کاهش نقاط اتصال در لولهکشی ساختمان
انعطافپذیری بالای لوله پنجلایه به شما این امکان را میدهد که مسیرهای طولانی را بدون نیاز به اتصالات متعدد اجرا کنید. هرچه تعداد اتصالات (فیتینگها) کمتر باشد، ریسک نشت در کل پروژه لولهکشی ساختمان به صورت تصاعدی کاهش مییابد.
ساختار لوله پنجلایه و استانداردهای مورد نیاز
برای اجرای حرفهای، باید ساختار داخلی لوله را به طور کامل بشناسید.

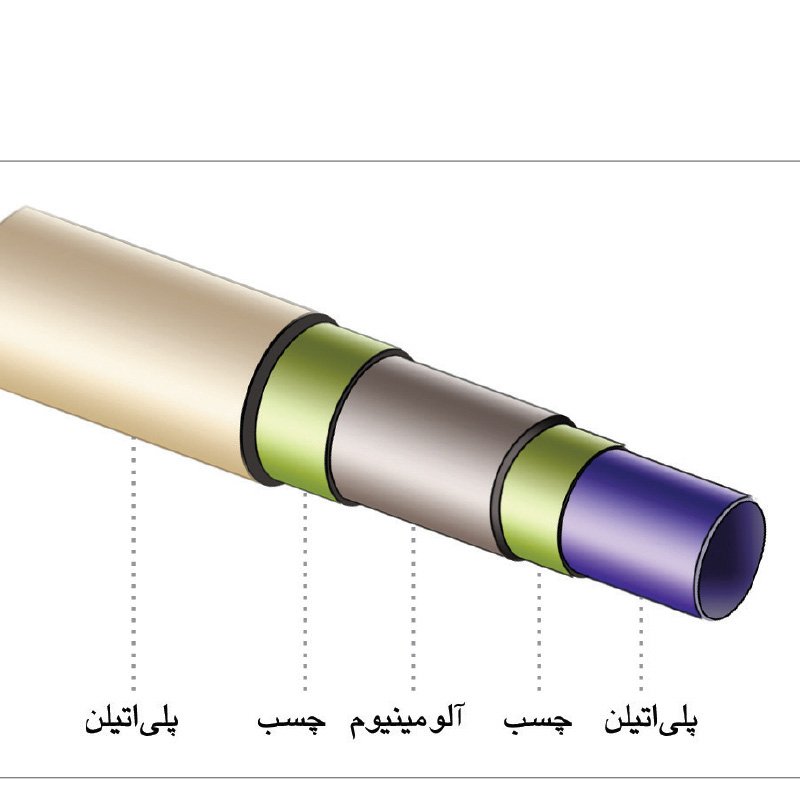

تشریح دقیق لایههای تشکیلدهنده (PEX، آلومینیوم، PEX)
هر لوله پنجلایه شامل سه بخش اصلی است که هر کدام وظیفهای حیاتی دارند:
- لایه داخلی و خارجی (PEX): بخش انتقال سیال، مقاوم در برابر حرارت و فشار.
- لایه میانی آلومینیومی: تأمین استحکام، جلوگیری از نفوذ اکسیژن و حفظ شکل هندسی.
نقش لایه آلومینیومی در جلوگیری از نفوذ اکسیژن (O2 Barrier)
این لایه، که اغلب با جوش طولی یا همپوشانی به هم متصل میشود، مهمترین مانع در برابر اکسیژن است. نفوذ اکسیژن به آب، باعث خوردگی قطعات فلزی سیستم مانند دیگهای بخار یا مبدلهای حرارتی شده و عمر مفید آنها را به شدت کاهش میدهد. در لولهکشی پنجلایه ساختمان این مشکل حذف میشود.
انواع مواد پلیمری مورد استفاده (PEX-A، PEX-B، PE-RT)
انتخاب نوع PEX بر عملکرد سیستم تأثیرگذار است. PEX-A بالاترین مقاومت را در برابر ترکخوردگی تنشی دارد، در حالی که PE-RT برای سیستمهای گرمایش از کف با دمای بالاتر، انعطافپذیری بیشتری ارائه میدهد. شما باید بر اساس کاربری، مواد مناسب را انتخاب نمایید.
استانداردهای ملی و بینالمللی لازمالاجرا
مرجع استاندارد ملی ایران در لولهکشی پنجلایه
همیشه اطمینان حاصل کنید که لولههای مورد استفاده شما مطابق با استاندارد ملی ایران (مانند IRI 12753 یا استانداردهای مرجع آن) تولید شده باشند ،کیفیت مواد اولیه و ضخامت لایهها باید در محدوده تأیید شده باشد تا بتوانید ضمانت عملکرد صحیح لولهکشی ساختمان با لوله پنجلایه را ارائه دهید.
ابعاد و سایزبندی استاندارد برای کاربردهای مختلف
در لولهکشی پنجلایه ساختمان، سایزبندی بر اساس قطر اسمی لوله (مثلاً ۱۶، ۲۰، ۲۵، ۳۲ میلیمتر) انجام میشود. به یاد داشته باشید که قطر داخلی لولههای پنجلایه به دلیل وجود لایه آلومینیومی، در اکثر موارد از لولههای تکلایه همسایز، بیشتر است که این خود یک مزیت در دبی جریان است.

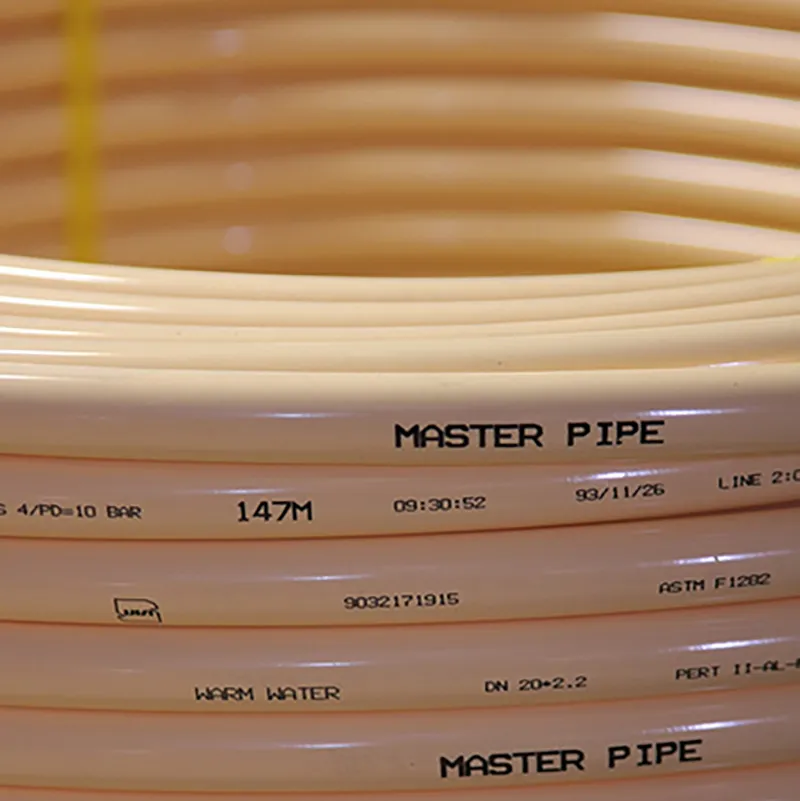

کاربردهای تخصصی لولهکشی ساختمان با لوله پنجلایه
تطبیقپذیری لوله پنجلایه، آن را برای بخشهای مختلف پروژه ایدهآل میسازد.
اجرای سیستم لولهکشی آب سرد و گرم مصرفی
این رایجترین کاربرد پس از گرمایش از کف است.
اصول طراحی شبکه انشعابی در مجتمعهای مسکونی
در این بخش، شما باید از سیستم انشعابی (Branch System) استفاده کنید که در آن هر واحد یا حتی هر شیر مصرفی، مسیر لولهکشی مستقل خود را از کلکتور اصلی دریافت میکند. این کار، توزیع فشار را متعادل میکند و تعمیرات احتمالی را به یک واحد محدود میسازد.
لولهکشی پنجلایه در سیستمهای گرمایش از کف (رایجترین کاربرد)
اینجا نقطه قوت اصلی لوله پنجلایه است.
نحوه اجرای لوله در کف با کمترین میزان خمخوردگی
هنگام اجرای لوله در کف، مسیر لوله باید به صورت مارپیچ (حلزونی) یا رفت و برگشت (مندری) اجرا شود. هدف اصلی این است که از ایجاد زوایای تیز و خمهای ناگهانی جلوگیری شود، زیرا هر خم تیز باعث افزایش شدید افت فشار در مدار میشود و راندمان گرمایش از کف را کاهش میدهد.
کاربرد در سیستمهای تهویه مطبوع و خطوط انتقال حرارت
علاوه بر مصارف معمول، لولههای پنجلایه به دلیل مقاومت حرارتی مناسب، برای خطوط توزیع آب در چیلرها و بویلرها (در محدودههای دمایی مجاز) گزینهای کارآمد هستند.
مراحل گامبهگام لولهکشی ساختمان با لوله پنجلایه
اجرای صحیح، کلید موفقیت در لولهکشی ساختمان با لوله پنجلایه است.
مرحله طراحی و نقشهکشی اولیه شبکه
محاسبه دقیق افت فشار و تعیین سایز لوله
شما باید بر اساس دبی مورد نیاز هر مصرفکننده و طول مسیر لولهکشی، محاسبات مربوط به افت فشار را انجام دهید. اگر افت فشار در طولانیترین مسیر از حد مجاز (معمولاً کمتر از ۱ بار) فراتر رود، شما باید سایز لولهها را ارتقا دهید.

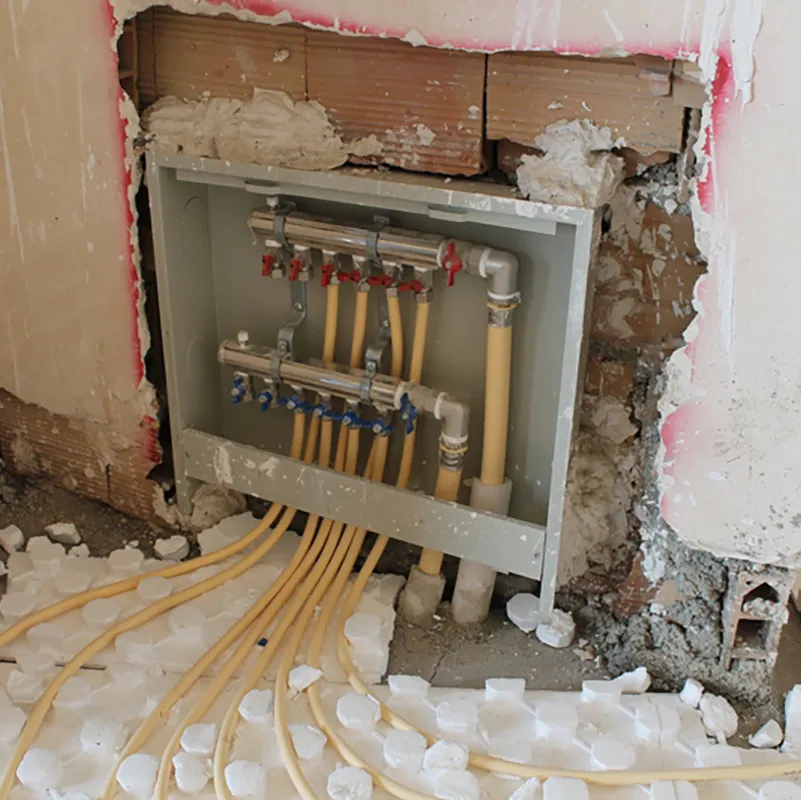

طراحی مسیرهای انشعاب و کلکتورها
شما باید کلکتور اصلی را در محل مرکزی و قابل دسترس نصب کنید. تمام شیرهای قطع و وصل را باید بر روی کلکتورها نصب نمایید تا در صورت نیاز به سرویس، کل سیستم قطع نشود.
آمادهسازی و برشکاری لولهها
ابزارهای برش لوله پنجلایه و نکات پلیسهگیری
برای برش، حتماً از کاتر یا قیچی مخصوص لولههای چندلایه استفاده کنید تا برش کاملاً عمود بر محور لوله باشد. بلافاصله پس از برش، با استفاده از ابزار پلیسهگیری (Reamer)، شما باید لبه داخلی لوله را به حالت اولیه بازگردانید تا سطح مقطع دایرهای کامل شده و از آسیب به واشر و اُرینگهای اتصال جلوگیری شود. این مرحله در لولهکشی پنجلایه ساختمان حیاتی است.
اجرای اتصالات و فیتینگها (بررسی اجمالی)
انتخاب روش اتصال مناسب برای هر نقطه (پرسی/کوپلی)
انتخاب شما باید بر اساس میزان دسترسی، نوع فشار کاری و دقت نصب باشد. تولیدکنندگان معمولاً اتصالات پرسی را برای مسیرهای اصلی و دفنی توصیه میکنند، در حالی که اتصالات کوپلی (یا رزوه ای در برخی موارد) را برای نقاطی که نیاز به باز و بسته شدن دارند، مناسبتر میدانند.
تست و بازرسی سیستم قبل از پوشش نهایی
اصول تست فشار استاندارد برای تأیید آببندی کامل
قبل از اینکه هرگونه بتنریزی روی لولهها انجام دهید، شما باید کل شبکه لولهکشی ساختمان با لوله پنجلایه را با آب (و نه هوا) تحت فشار قرار دهید. فشار تست باید ۱.۵ برابر فشار کاری اسمی سیستم (معمولاً بین ۸ تا ۱۰ بار) باشد و شما باید این فشار را حداقل به مدت ۲۴ ساعت بدون افت محسوس حفظ کنید.
نکات اجرایی تخصصی در لولهکشی پنجلایه ساختمان
این بخش، تفاوت بین یک نصب معمولی و یک نصب حرفهای را رقم میزند.
ملاحظات نصب در مسیرهای زیرزمینی و مدفون
محافظت از لولهها در برابر ضربه و مواد شیمیایی
اگرچه لوله پنجلایه مقاوم است، اما شما باید از تماس مستقیم با مواد قلیایی قوی یا اسیدی موجود در خاک (در صورت آلودگی) جلوگیری کنید. در مسیرهایی که احتمال ضربه وجود دارد (مانند زیر کف پارکینگ)، شما باید استفاده از غلاف محافظ (Sleeve) را الزامی کنید.
فاصله مجاز از منابع حرارتی و الکتریکی
هرگز شما نباید لوله پنجلایه را در فاصله کمتر از ۱۵ سانتیمتر از دودکشها، لولههای آب داغ با دمای بالا (بالاتر از ۹۰ درجه سانتیگراد) و کابلهای برق فشار قوی نصب کنید. این نزدیکی میتواند باعث نرم شدن لایه PEX و تغییر شکل دائمی شود.
نحوه اجرای لولهها در دیوارهها و مسیرهای تأسیساتی
در هنگام عبور از دیوار، حتماً از بوشن یا بوش فلزی استفاده کنید. این کار از سایش لایه بیرونی لوله در اثر لرزش ساختمان یا نشست اولیه جلوگیری میکند و دوام سیستم لولهکشی پنجلایه ساختمان را تضمین مینماید.
جلوگیری از انبساط و انقباض حرارتی در طولانیمدت
لوله پنجلایه، مانند سایر پلاستیکها، در اثر تغییر دما دچار انبساط و انقباض طولی میشود. در مسیرهای طولانی و مستقیم (به ویژه در سقفها)، شما باید استفاده از بستهای مناسب که امکان حرکت طولی محدود لوله را فراهم کنند، الزامی کنید. بست نباید لوله را کاملاً قفل کند.
ابزار و تجهیزات ضروری برای اجرای حرفهای
استفاده از ابزار نامناسب، کیفیت نهایی لولهکشی ساختمان با لوله پنجلایه شما را به شدت تحت تأثیر قرار میدهد.
دستگاهها و قالبهای پرس
اهمیت کالیبراسیون و سلامت دستگاه پرس
شما به عنوان مجری باید هر دستگاه پرس را به صورت دورهای (طبق دستور سازنده) کالیبره کنید. اگر نیروی پرس کافی نباشد، اتصال شل شده و نشتی رخ میدهد؛ اگر بیش از حد باشد، لایه آلومینیومی بیش از حد فشرده شده و لوله آسیب میبیند.
ابزارهای برش و پلیسهگیری با کیفیت
سرمایهگذاری روی یک کاتر با کیفیت و یک ابزار پلیسهگیری دقیق، تضمین میکند که شما آمادهسازی سر لوله برای اتصال را به بهترین شکل ممکن انجام دهید.
نگهداری و کالیبراسیون دورهای ابزارها
به عنوان مجری حرفهای، شما مسئول نگهداری از ابزار هستید. بازرسی منظم قالبهای پرس و تمیز نگه داشتن تیغههای برش، عمر ابزار و کیفیت اجرای شما را بالا میبرد.
مشکلات رایج در لولهکشی پنجلایه و راهکارهای رفع آنها
شما با دانش فنی این بخش، میتوانید از بروز بحرانهای اجرایی جلوگیری کنید.
دلایل نشت آب در اتصالات و راهحلهای فوری
شایعترین دلیل، عدم پلیسهگیری صحیح قبل از پرس (آسیب به اُرینگ) یا استفاده از قالب پرس اشتباه است. در صورت نشت، شما باید بلافاصله فشار را تخلیه کرده و اتصال را با ابزار مناسب مجدداً پرس کنید.
مشکل خمخوردگی بیش از حد لوله و کاهش جریان
خمیدگی با زاویه کمتر از ۹۰ درجه در لوله پنجلایه قابل قبول است، اما خمهای تیز (که معمولاً ناشی از عبور نادرست از گوشه است) باعث ایجاد تنش و کاهش شدید سطح مقطع میشود. شما باید از فنر خمکننده لوله برای ایجاد زوایای نرم استفاده کنید.
زرد شدن یا تخریب لایه خارجی در مجاورت حرارت بالا
اگر لولهها در معرض تابش مستقیم خورشید (UV) یا گرمای بیش از حد محیط نگهداری یا نصب شوند، ممکن است لایه بیرونی پلیمری دچار تخریب زودرس شود. شما باید محیط به درستی مدیریت کنید.
تفاوت کیفیت لولههای موجود در بازار و نحوه تشخیص اصالت
متأسفانه، لولههای بیکیفیت در بازار وجود دارند که ضخامت آلومینیوم آنها کم است. برای اطمینان در لولهکشی پنجلایه ساختمان، همیشه از برندهای معتبر و شناخته شده (مانند برندهایی که در بازار ایران نامی برای خود دست و پا کردهاند) و دارای گواهینامههای فنی مشخص خرید کنید.
جمعبندی و دیدگاه آینده در صنعت لولهکشی ساختمان
لولهکشی ساختمان با لوله پنجلایه آینده تأسیسات است.
نقش لولهکشی ساختمان با لوله پنجلایه در هوشمندسازی و بهینهسازی مصرف انرژی
این لولهها، با ایجاد شبکهای کارآمد و با افت فشار کم، بهترین زیرساخت را برای سیستمهای مدیریت هوشمند ساختمان (BMS) و کنتورهای هوشمند انرژی فراهم میکنند.
توصیههای نهایی به مهندسان ناظر و مجریان تاسیسات
همیشه بر مطابقت مراحل نصب، به ویژه پلیسهگیری و تست فشار، با دستورالعملهای سازنده لوله و استانداردهای ملی نظارت کنید. اجرای دقیق شما، ضامن رضایت کارفرما در سالهای آتی است.
سوالات متداول در مورد لولهکشی پنجلایه
آیا میتوان از لوله پنجلایه برای گازرسانی استفاده کرد؟
پاسخ: خیر. شما نباید از لوله پنجلایه برای گازرسانی استفاده کنید و باید فقط آن را در سیستمهای آب سرد، گرم مصرفی و گرمایش از کف به کار بگیرید.
بهترین روش دفن لولههای پنجلایه در کف ساختمان چیست؟
پاسخ: بهترین روش این است که شما لولهها را به صورت مارپیچی (حلزونی) با فاصله حداقل ۱۵ سانتیمتر از یکدیگر اجرا کرده و آنها را کاملاً با ملات یا بتن مناسب پوشش دهید تا از آسیب ناشی از نشست یا انبساط حرارتی جلوگیری کنید.
تفاوت قیمت اجرای لولهکشی ساختمان با لوله پنجلایه چقدر است؟
پاسخ: اگرچه هزینه اولیه خرید خود لوله پنجلایه ممکن است کمی بالاتر از لولههای پلاستیکی رایج باشد، اما به دلیل کاهش شدید تعداد اتصالات، کاهش زمان نصب و حذف هزینههای تعمیرات ناشی از نشت یا زنگزدگی در بلندمدت، شما مشاهده خواهید کرد که هزینه نهایی اجرای پروژه با لوله پنجلایه عموماً رقابتی یا حتی ارزانتر تمام میشود.
